網路

7.1. 通訊埠

DME 有四個通訊埠。有關各個連接埠的具體信息，請參閱「後面板」。

註

目前，ISOLATED 接頭即使連接也無法運作（介於裝置韌體版本 3.0.0）。
此問題將在未來的更新中解決。

7.2. 網路模式

將 DME 連接到 Dante 網路有兩種方法：冗餘連接和菊花鏈連接。搭配控制線路設定（合併/分離），可選擇四種網路模式。使用 Dante Controller 變更網路模式設定。

進行變更時，請注意不要形成網路迴路。

Control（控制）
選擇是分離還是疊加 Dante 線路和控制線路。

Separated（分離）
Dante 線路和控制線路分離

Merged（合併）
Dante 線路與控制線路疊加。

Dante Secondary Port（Dante 備用連接埠）

Redundant（冗餘）

1.Redundant
- Control Separated 模式
network redundant separated

2.Redundant
- Control Merged 模式
network redundant merged

Daisy Chain（菊花鏈）

3.Daisy Chain
- Control Separated 模式
network daisy separated

4.Daisy Chain
- Control Merged 模式
network daisy merged

1.Redundant - Control Separated 模式（預設值）

network redundant separated

在此模式下，控制線路、Dante 主線路和 Dante 備用線路均為獨立線路。
將每條線路連接到其對應的連接埠。

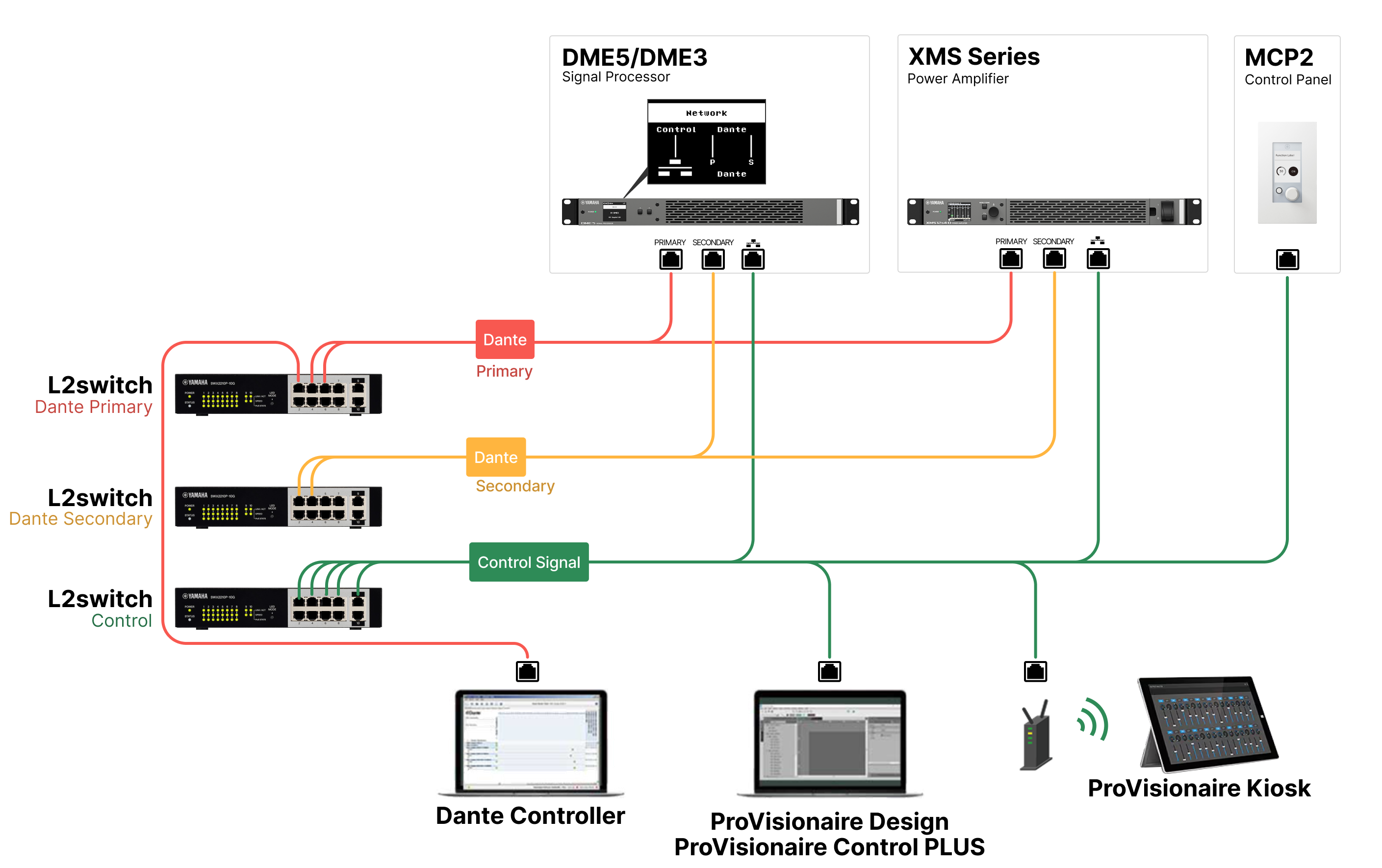

連接範例： Redundant - Control Separated 模式

2.Redundant - Control Merged 模式

network redundant merged

此模式將控制線路疊加到 Dante 主線路上。
將控制線路疊加在 Dante 主線路上的電纜連接到 NETWORK 接頭或 Dante [PRIMARY] 接頭。
將 Dante 備用線路連接到 Dante [SECONDARY] 接頭。

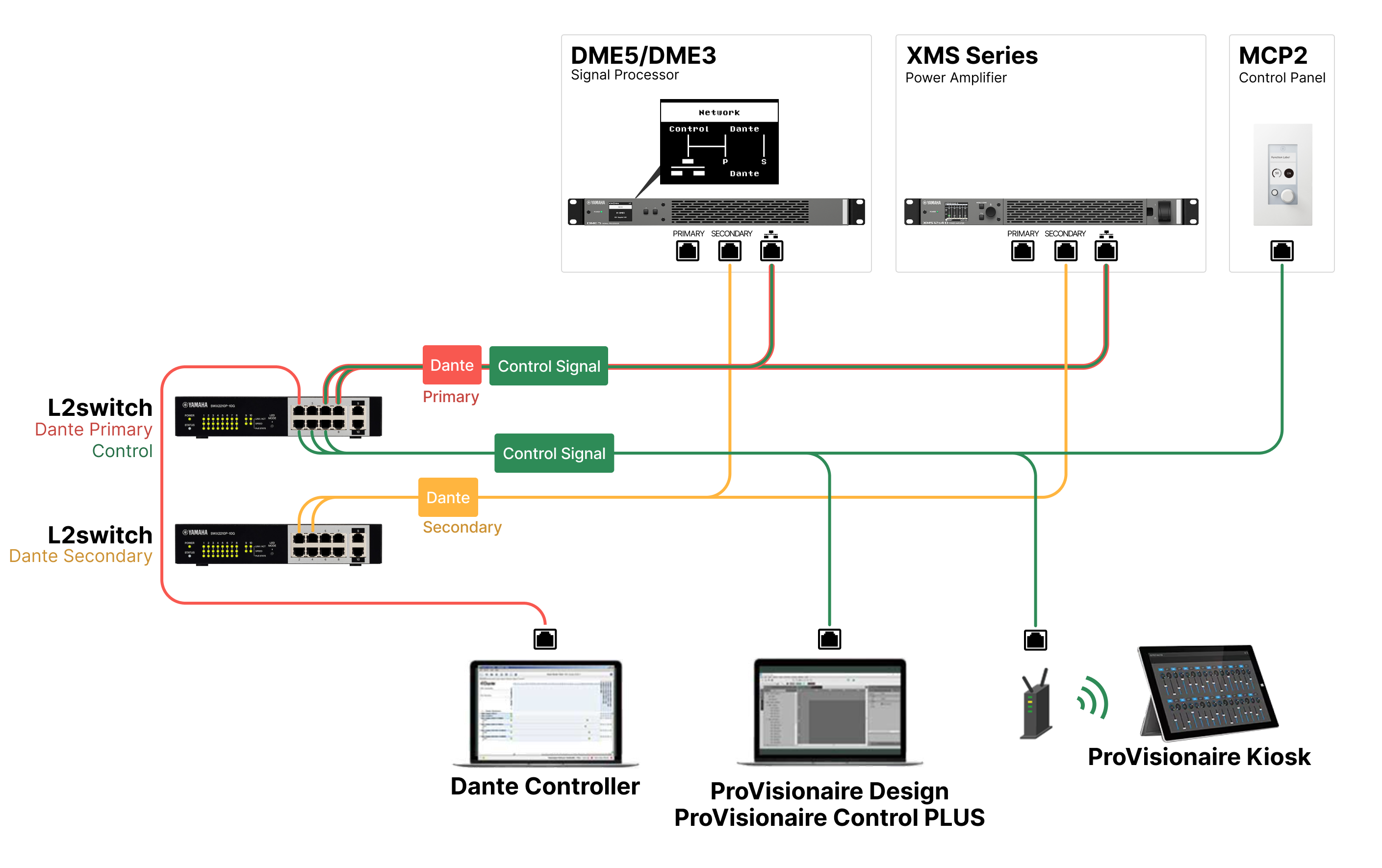

連接範例： Redundant - Control Merged 模式

3.Daisy Chain - Control Separated 模式

network daisy separated

控制線路和 Dante 線路分離，且 Dante 設定為菊花鏈連接模式。
將 Dante 線路連接到 Dante [PRIMARY] 接頭或 Dante [SECONDARY] 接頭。將控制線路連接到 NETWORK 接頭。

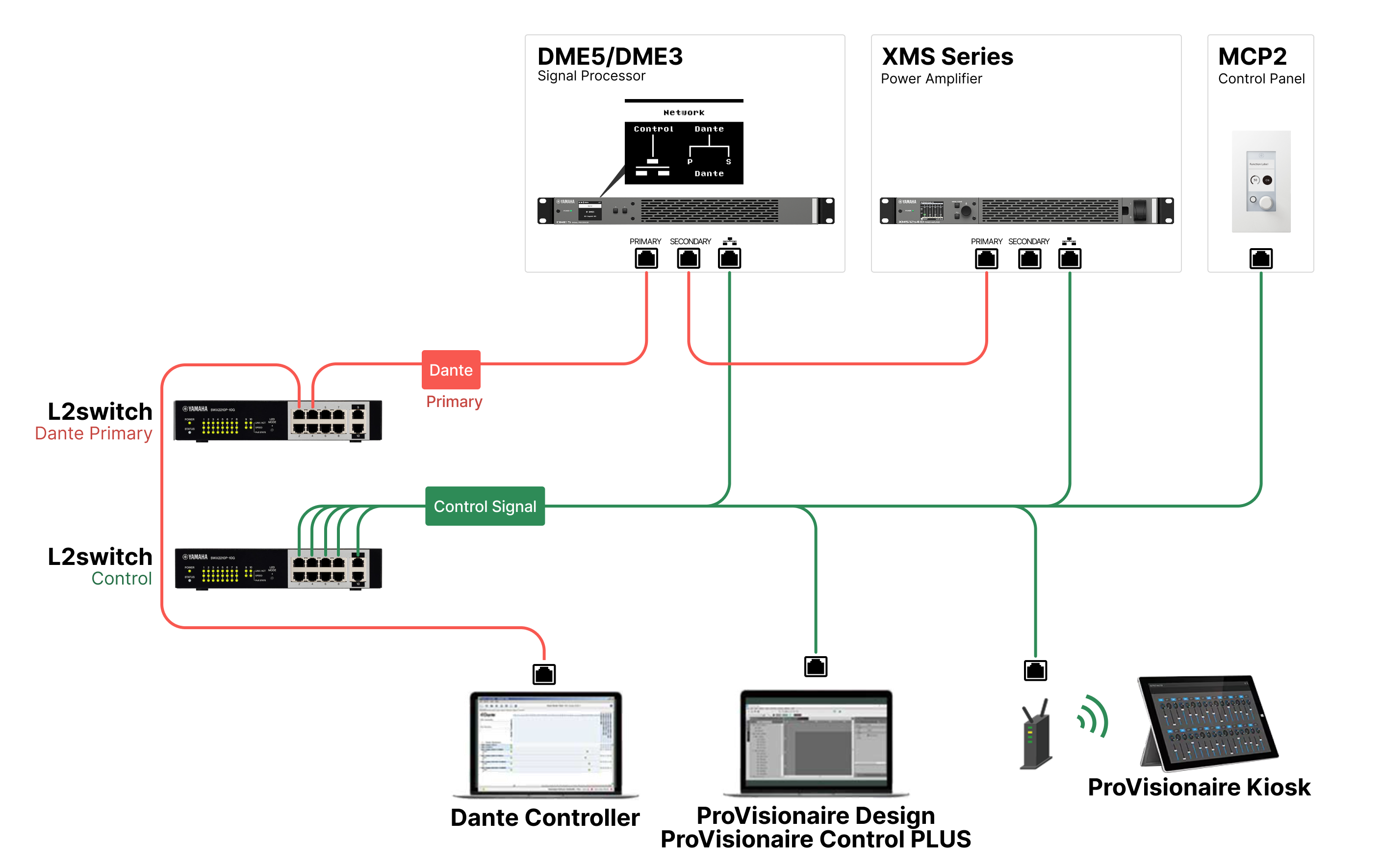

連接範例： Daisy Chain - Control Separated 模式

4.Daisy Chain - Control Merged 模式

network daisy merged

此模式將控制線路疊加在 Dante 線路上，Dante 以菊花鏈方式連接。
將帶有控制線路的電纜連接到 Dante 線路，控制線路疊加在 Dante 線路上，然後連接到 NETWORK 接頭、Dante [PRIMARY] 接頭或 [SECONDARY] 接頭。

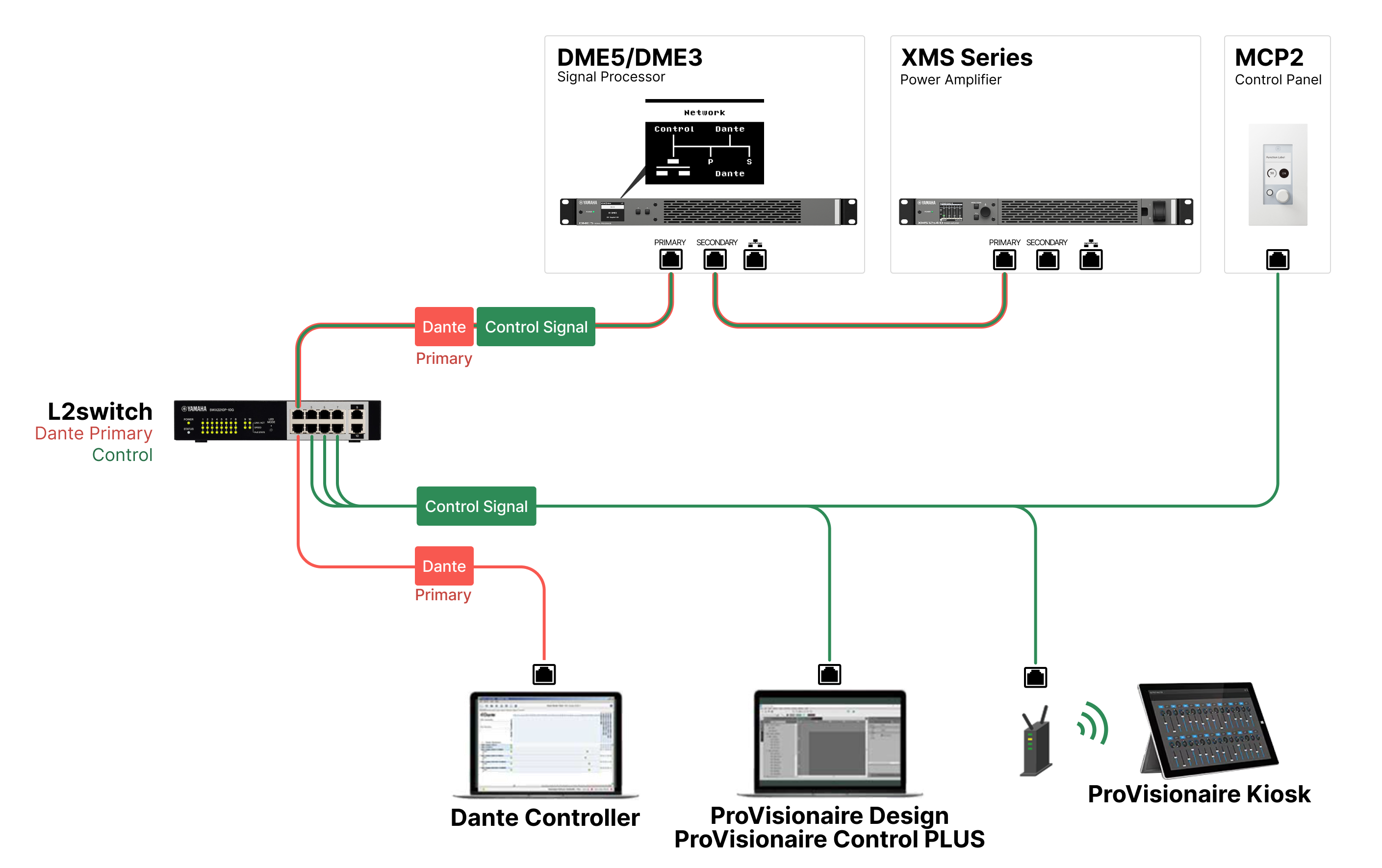

連接範例： Daisy Chain - Control Merged 模式

7.3. 關於 Dante

DME 使用 Dante 通訊協定傳輸數位音訊訊號。Dante 是由 Audinate 開發的網路音訊通訊協定。在支援吉比特乙太網路的網路環境中，其優勢在於可在同一網路內傳輸多組不同取樣頻率/位元率的音訊訊號，以及裝置控制訊號。

有關 Dante 的更多信息，請造訪 Audinate 網站。
http://www.audinate.com/
還可在 Yamaha Pro Audio 網站上找到其他各種資訊。
https://www.yamahaproaudio.com/

註

請勿在 Dante 網路中使用網路交換器的 EEE 功能(*)。
EEE 功能可能會導致時鐘同步效能差，進而造成音訊中斷。
因此，請注意以下事項：
- 如果您使用管理型交換器，請關閉所有用於 Dante 流量的連接埠的 EEE 功能。請勿使用無法關閉 EEE 功能的交換器。
- 如果您使用非管理型交換器，請勿使用支援 EEE 功能的交換器。在這種開關中，EEE 功能無法關閉。

  * EEE（節能乙太網路）功能：一種在網路流量較低時降低乙太網路裝置功耗的技術。它也被稱為綠色乙太網路或 IEEE802.3az。

■ 延遲與跳數的關係
透過 Dante 音訊網路發送和接收的訊號的適當延遲設定因連接方式和規模而異。本節說明如何根據連接到 DME 的啟用 Dante 的裝置連線狀態來設定延遲。

Dante 音訊網路的延遲設定取決於該網路中的跳數。
跳數是指 Dante 裝置最遠連接之間所經過的的交換器數量。除了交換集線器之外，交換器也內建於 DME 和 I/O 裝置中。跳數可以幫助您了解應該設定的延遲。下面列出了不同跳數下的典型延遲設定。

跳數	延遲 (ms)
最多 3	0.25
最多 5	0.5
最多 10	1.0
最多 20	2.0
21 或以上（或出現問題時）	5.0

7.4. 連接範例

7.4.1. 冗餘連接

Dante 的冗餘連接創造了一個比使用菊花鏈建構的網路更能抵抗網路故障的環境。冗餘連接是一種由兩條線路組成的連接方式：一條主線路（主）和一條子線路（備用）。正常情況下，通訊會透過主線路進行，但如果主線路出現斷線等問題，通訊將自動切換到備用線路。

Control Separated

註

建置如上所示的系統時，將 DME 網路模式設定為「Redundant - Control Separated 模式」。

Control Merged

註

建置如上所示的系統時，將 DME 網路模式設定為「Redundant - Control Merged 模式」。
如果您在同一台電腦上運行 Dante 音訊網路和 ProVisionaire Design 網絡，我們建議使用多個網卡來隔離這些網路。

7.4.2. 菊花鏈連接

菊花鏈連接是一種將裝置串聯起來的方法。它簡化了網路建置，減少了所需的網路交換器數量。
然而，隨著連接的裝置越來越多，鏈路兩端裝置之間的傳輸延遲也會增加。為防止 Dante 網路出現音訊中斷，必須設定更高的 Dante 延遲設定。此外，如果電纜斷開或損壞，網路將在該點被分割，與下游裝置的通訊將遺失。

如果 Dante 延遲設定為預設值（1.0 毫秒），確保兩個最遠的 Dante 裝置之間的交換器數量不超過 10。除了交換集線器之外，交換器也內建於 DME 和 I/O 裝置中。如果交換器的數量超過 10 個，網路內部的通訊延遲將會增加，並且可能會出現音訊中斷。為避免這種情況，請將 Dante 延遲設定為更大的值，或使用 L2 交換器（與吉比特乙太網路相容）來分割網路。
