パフォーマンスの観測

1. 機能概要

本製品は、システムのパフォーマンスを定常的に観測する仕組みを提供します。
機能概要を以下に示します。

本製品では、以下の3種類のデータを定常的に観測します。

  1. リソースの使用量: CPU, メモリの使用量

  2. トラフィック量　: 通信ポートの帯域使用量 (送受信)

  3. 消費電力量　　　: リンク速度、PoE給電量、FAN回転数から推測した消費電力量

観測した結果をもとに、以下の変動データを 製品内部に 1年分蓄積します。

  • 時間変動 : 時刻ごと(e.g. 0:00, 1:00, …)の変化

  • 日変動　 : 何月何日ごと(e.g. 1/1, 1/2, …)の変化

  • 曜日変動 : 曜日ごと(e.g. SUN, MON, …)の変化

  • 月変動　 : 月ごと(e.g. Jan, Feb, …)の変化

蓄積したデータは、 SDカードにバックアップすることが可能です。
保守者は　本製品に Web GUI アクセスすることで、ライブデータを含めた各変動データをダッシュボードに表示、また、蓄積した結果を PCに取得することも可能です。
取得したデータは CSV フォーマット であるため、PCの表計算ソフトで加工することも可能です。
保守者は、本機能を使うことで以下のように活用することができます。

  • 短期的な通信状況を把握する

  • 長期的なネットワーク設備の需要を予測する

  • 現状の消費電力量を把握することで、無駄な電力消費の発生に気づく

2. 用語の定義

特になし

3. 機能詳細

3.1. リソース・トラフィック使用量の観測

本装置は、起動直後から自動で 毎秒、CPU・メモリ、ポート毎の送信・受信スループットを観測します。
観測データは、 移動平均処理でノーマライズしたものを採用 し、 1年分のデータを RAM に保存 します。

3.2. 観測データのバックアップ

観測データのバックアップは、Web GUI でのみ設定することができます。
観測データのバックアップは、本装置に SDカードが挿入されていることが前提 となっています。
バックアップが有効に設定されていると、有効時点から毎時(e.g. 1:00, 2:00 …) 直近1時間の観測データをSDカードに保存します。
保存したデータは、本装置専用のバイナリデータとなっています。
SDカードの保存先、バックアップデータのファイル名について、以下に示します。

  1. リソース情報

    1. 時間変動データ
      /[機種名]/data/resource/YYYYMM_smsys_res_monitor_hour.bin

    2. 日変動データ (日毎のデータ)
      /[機種名]/data/resource/YYYYMM_smsys_res_monitor_day.bin

    3. 曜日変動データ
      /[機種名]/data/resource/YYYYMM_smsys_res_monitor_week.bin

    4. 月変動データ
      /[機種名]/data/resource/YYYY_smsys_res_monitor_month.bin

  2. トラフィック情報

    1. 時間変動データ
      /[機種名]/data/trf/YYYYMM_trf_bandwidth_hour.bin

    2. 日変動データ
      /[機種名]/data/trf/YYYYMM_trf_bandwidth_day.bin

    3. 曜日変動データ
      /[機種名]/data/trf/YYYYMM_trf_bandwidth_week.bin

    4. 月変動データ
      /[機種名]/data/trf/YYYY_trf_bandwidth_month.bin

  3. 消費電力情報

    1. 時間変動データ
      /[機種名]/data/power/YYYYMM_smsys_pwr_monitor_hour.bin

    2. 日変動データ
      /[機種名]/data/power/YYYYMM_smsys_pwr_monitor_day.bin

    3. 曜日変動データ
      /[機種名]/data/power/YYYYMM_smsys_pwr_monitor_week.bin

    4. 月変動データ
      /[機種名]/data/power/YYYY_smsys_pwr_monitor_month.bin

  • [機種名] には以下が設定されます。

    • SWX2320-16MT の場合: swx2320

    • SWX2322P-16M の場合: swx2322p

    • SWX3220-16MT/16TMs の場合: swx3220

    • SWX3200-28GT/52GT の場合: swx3200

    • SWX3100-10G/18GT の場合: swx3100

    • SWX2310P-10G/18G/28GT の場合: swx2310p

    • SWX2310-10G/18GT/28GT/52GT の場合: swx2310

  • YYYY: 西暦, MM: 月 が設定されます。

  • ヤマハ独自フォーマットであるため、参照することはできません。

3.3. 観測データのエクスポートデータ

観測データのPCへのエクスポートは、Web GUI でのみ実行することができます。
エクスポートしたデータは、 複数の CSV ファイル が zip形式で圧縮されています。
圧縮ファイルの構成について、以下に示します。

  1. リソース観測データをエクスポートした場合

    • zipファイル名: YYYYMMDDhhmmss_resource_csv.zip

    • フォルダ構成

      YYYYMMDDhhmmss_resource_csv
    +- 20170922_resource_hour.csv (1)
    +-     :
    +- 20170925_resource_hour.csv (2)
    +- 201709_resource_day.csv (3)
      1 2017/9/22のCPU・メモリ・時間変動データ
      2 2017/9/25のCPU・メモリ・時間変動データ
      3 2017/9のCPU・メモリ・日変動データ

  2. 送信トラフィック観測データをエクスポートした場合

    • zipファイル名: YYYYMMDDhhmmss_trf_tx_csv.zip

    • フォルダ構成

      YYYYMMDDhhmmss_trf_tx_csv
    +- 20170922_trf_tx_hour.csv (1)
    +-     :
    +- 20170925_trf_tx_hour.csv (2)
    +- 201709_trf_tx_day.csv (3)
      1 2017/9/22の送信トラフィック・時間変動データ
      2 2017/9/25の送信トラフィック・時間変動データ
      3 2017/9の送信トラフィック・日変動データ

  3. 受信トラフィック観測データをエクスポートした場合

    • zipファイル名: YYYYMMDDhhmmss_trf_rx_csv.zip

    • フォルダ構成

      YYYYMMDDhhmmss_trf_rx_csv
    +- 20170922_trf_rx_hour.csv (1)
    +-     :
    +- 20170925_trf_rx_hour.csv (2)
    +- 201709_trf_rx_day.csv (3)
      1 2017/9/22の受信トラフィック・時間変動データ
      2 2017/9/25の受信トラフィック・時間変動データ
      3 2017/9の受信トラフィック・日変動データ

  4. 消費電力観測データをエクスポートした場合

    • zipファイル名: YYYYMMDDhhmmss_pwr_csv.zip

    • フォルダ構成

      YYYYMMDDhhmmss_pwr_csv
    +- 20170922_pwr_hour.csv (1)
    +-     :
    +- 20170925_pwr_hour.csv (2)
    +- 201709_pwr_day.csv (3)
      1 2017/9/22の消費電力・時間変動データ
      2 2017/9/25の消費電力・時間変動データ
      3 2017/9の消費電力・日変動データ

  • YYYYMMDDhhmmss には、エクスポートを実行した日時(ファイルを生成した日時)が設定される。

4. 関連コマンド

本機能は、コマンドでの設定に対応していません。

5. Web GUI による設定

パフォーマンスの観測は、Web GUI の 以下のページより制御することができます。

  • リソース使用量の参照

    • [ダッシュボード] の [リソース情報(グラフ)] で参照できます。

  • トラフィック使用量の参照

    • [ダッシュボード] の [トラフィック情報(グラフ)] で参照できます。

  • 消費電力量の参照

    • [ダッシュボード] の [消費電力情報(グラフ)] で参照できます。

  • 観測データのバックアップ・クリア・エクスポート

    • [管理] 選択後、 [保守] - [統計情報の管理] より設定できます。
      (クリア・エクスポートは [ダッシュボード] の各ガジェットの メニューボタン ( image )から行うこともできます)

各画面の参照・設定方法については、Web GUI のヘルプより参照することができます。

5.1. リソース使用量の参照

リソース情報(グラフ)の画面を以下に示します。

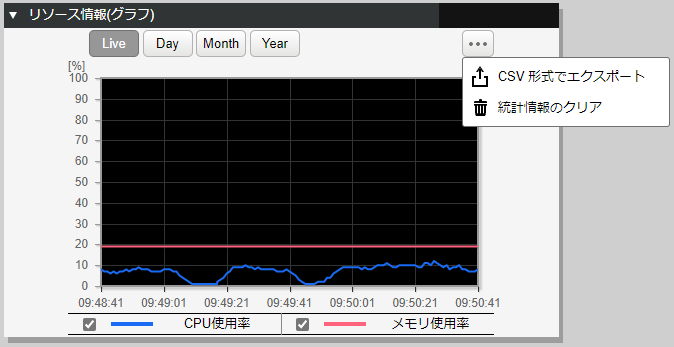

  • リソース情報(グラフ) Live 選択時の例


  1. グラフの描画は、以下からボタンにて変更することができます。

    • 現在の状況: Live
      現時点の各使用率を1秒おきに取得しグラフに表示します。

    • 時間変動　: Day
      指定した日にちの各使用率を1時間単位でグラフに表示します。
      日にちの指定は、ガジェット右上の日付指定ボックスより行って下さい。

    • 日変動　　: Month
      指定した月の各使用率を1日単位で表示します。
      月の指定は、ガジェット右上の月指定ボックスより行って下さい。

    • 月変動　　: Year
      指定した年の各使用率を1ヶ月単位に表示します。
      年の指定はガジェット右上のセレクトボックスで行って下さい。

    • 現在、曜日変動は参照することができません。

  2. CPU、メモリ使用率は、使用率が 80% を超えると、 ダッシュボード上に警告メッセージが表示されます。
    80%を超えた後、80%を下回ると、警告が自動的に解除されます。

5.2. トラフィック使用量の参照

トラフィック使用量(グラフ)の画面を以下に示します。

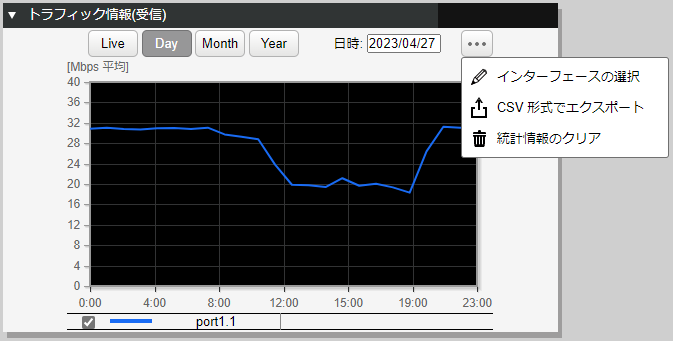

  • トラフィック使用量(グラフ) Day 選択時・ 受信トラフィック の例


  1. 各ポートのトラフィック使用量を 送信 、 受信 別々に表示することができます。

  2. グラフの描画は、以下からボタンにて変更することができます。

    • 現在の状況: Live
      現時点の各使用率を1秒おきに取得しグラフに表示します。
      取得したデータは 直近 2分 のデータを保持し、グラフに描画します。

    • 時間変動　: Day
      指定した日にちの各使用率を1時間単位でグラフに表示します。
      日にちの指定は、ガジェット右上の日付指定ボックスより行って下さい。

    • 日変動　　: Month
      指定した月の各使用率を1日単位で表示します。
      月の指定は、ガジェット右上の月指定ボックスより行って下さい。

    • 月変動　　: Year
      指定した年の各使用率を1ヶ月単位に表示します。
      年の指定はガジェット右上のセレクトボックスで行って下さい。

    • 現在、曜日変動は参照することができません。

  3. 描画するインターフェースは、 メニューボタン ( image ) で [インターフェースの選択] をクリック後、以下の画面で選択します。


  4. トラフィック使用率は、使用率が 60% を超えると、 ダッシュボード上に警告メッセージが表示されます。
    60%を超えた後、50%を下回ると、警告が自動的に解除されます。

5.3. 消費電力量の参照

消費電力情報(グラフ)の画面を以下に示します。

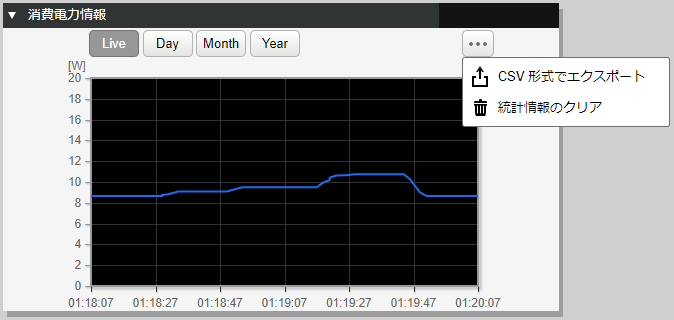

  • 消費電力情報(グラフ) Live 選択時の例


  1. グラフの描画は、以下からボタンにて変更することができます。

    • 現在の状況: Live
      現時点の各消費電力量を1秒おきに取得しグラフに表示します。

    • 時間変動　: Day
      指定した日にちの各消費電力量を1時間単位でグラフに表示します。
      日にちの指定は、ガジェット右上の日付指定ボックスより行って下さい。

    • 日変動　　: Month
      指定した月の各消費電力量を1日単位で表示します。
      月の指定は、ガジェット右上の月指定ボックスより行って下さい。

    • 月変動　　: Year
      指定した年の各消費電力量を1ヶ月単位に表示します。
      年の指定はガジェット右上のセレクトボックスで行って下さい。

    • 現在、曜日変動は参照することができません。

  2. 消費電力を抑えるためには、以下のような方法が推奨されます。

    • 帯域使用量が少ないポートのリンク速度を落とす

    • スケジュール実行機能を使って、深夜や休日に使用していないポートをシャットダウンしたり、PoE 給電を停止する

5.4. 観測データのバックアップ・クリア・エクスポート

観測データのバックアップ・クリア・エクスポートは、 [管理] - [保守] - [統計情報の管理] より行います。
(クリア・エクスポートは [ダッシュボード] の各ガジェットの メニューボタン ( image ) から行うこともできます)
統計情報の管理画面を以下に示します。

  • 統計情報の管理画面 (トップページ)


5.4.1. 観測データのバックアップ設定

観測データのバックアップ設定は、 [トップページ] - [集計データのバックアップ設定] より行います。
[設定] ボタン押下後に表示される画面を以下に示します。

  • 観測データのバックアップ設定画面


  • バックアップを有効化する集計データのチェックボックスにチェックを入れ、 [確認] ボタンを押下してください。
    押下後、以下の画面が表示されます。


  • 本設定をキャンセルする場合は、各画面の [戻る] ボタンを押下してください。

5.4.2. 観測データのクリア

観測データのクリアは、 [トップページ] - [集計データのクリア] より行います。
( [ダッシュボード] の各ガジェットの メニューボタン ( image ) から行うこともできます)
[進む] ボタン押下後に表示される画面を以下に示します。

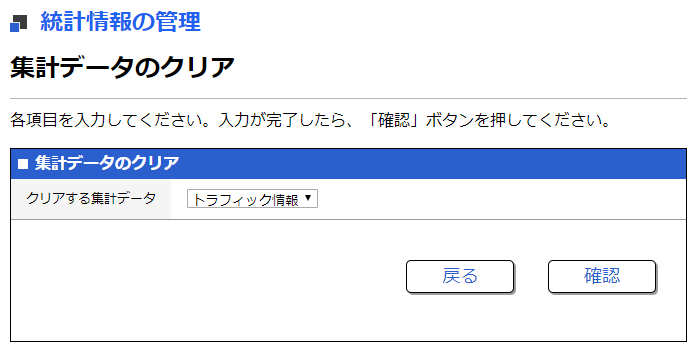

  • 観測データのクリア画面


  • クリアする集計データをセレクトボックスから選択し、 [確認] ボタンを押下してください。
    押下後、以下の画面が表示されます。


  • 本操作をキャンセルする場合は、各画面の [戻る] ボタンを押下してください。

5.4.3. 観測データのエクスポート

観測データのエクスポートは、 統計情報の管理の [トップページ] - [集計データのエクスポート] より行います。
( [ダッシュボード] の各ガジェットの メニューボタン ( image ) から行うこともできます)
[進む] ボタン押下後に表示される画面を以下に示します。

  • 観測データのエクスポート画面


  • Web GUI アクセスしている PC にエクスポートする観測データをセレクトボックスから選択し、エクスポートする観測データの期間を選択します。
    選択後、 [実行] ボタンを押下すると、zip ファイルがダウンロードされます。

  • 本操作をキャンセルする場合は、 [戻る] ボタンを押下してください。

6. 注意事項

特になし

7. 関連文書

特になし
