Verbindung mit Android-Geräten

Im Folgenden wird erläutert, wie dieses Gerät mit Strom versorgt und mit einem Android-Gerät verbunden wird. Für die Verbindung mit einem Android-Gerät ist eine externe Stromversorgung erforderlich.

Notwendiges Zubehör

  • USB-Netzteil oder mobiler USB-Akku (mindestens 5 V, 1 A)
  • USB-Kabel (handelsüblich, zur Stromversorgung)
  • 4-adriges 3,5-mm-Stereo-Ministeckerkabel
HINWEIS
  • Dieses Gerät kann kein Audio über das USB-Kabel ein-/ausgeben.
  • Das an das Android-Gerät gesendete Audiosignal ist mono.
  • Wird dieses Gerät zum Streamen oder anderweitig für längere Zeit eingesetzt, ein Netzteil für die Stromversorgung des Android-Geräts bereithalten.

Verbindung erstellen

  1. Sicherstellen, dass die Lautstärke an diesem Gerät und am angeschlossenen Gerät ganz heruntergedreht ist.
  1. Ein handelsübliches USB-Netzteil, einen mobilen USB-Akku oder ein ähnliches Gerät mit dem USB-Port [5V DC IN] an der Rückseite des Geräts verbinden.
  1. Prüfen, ob die Betriebsanzeige dieses Geräts leuchtet.

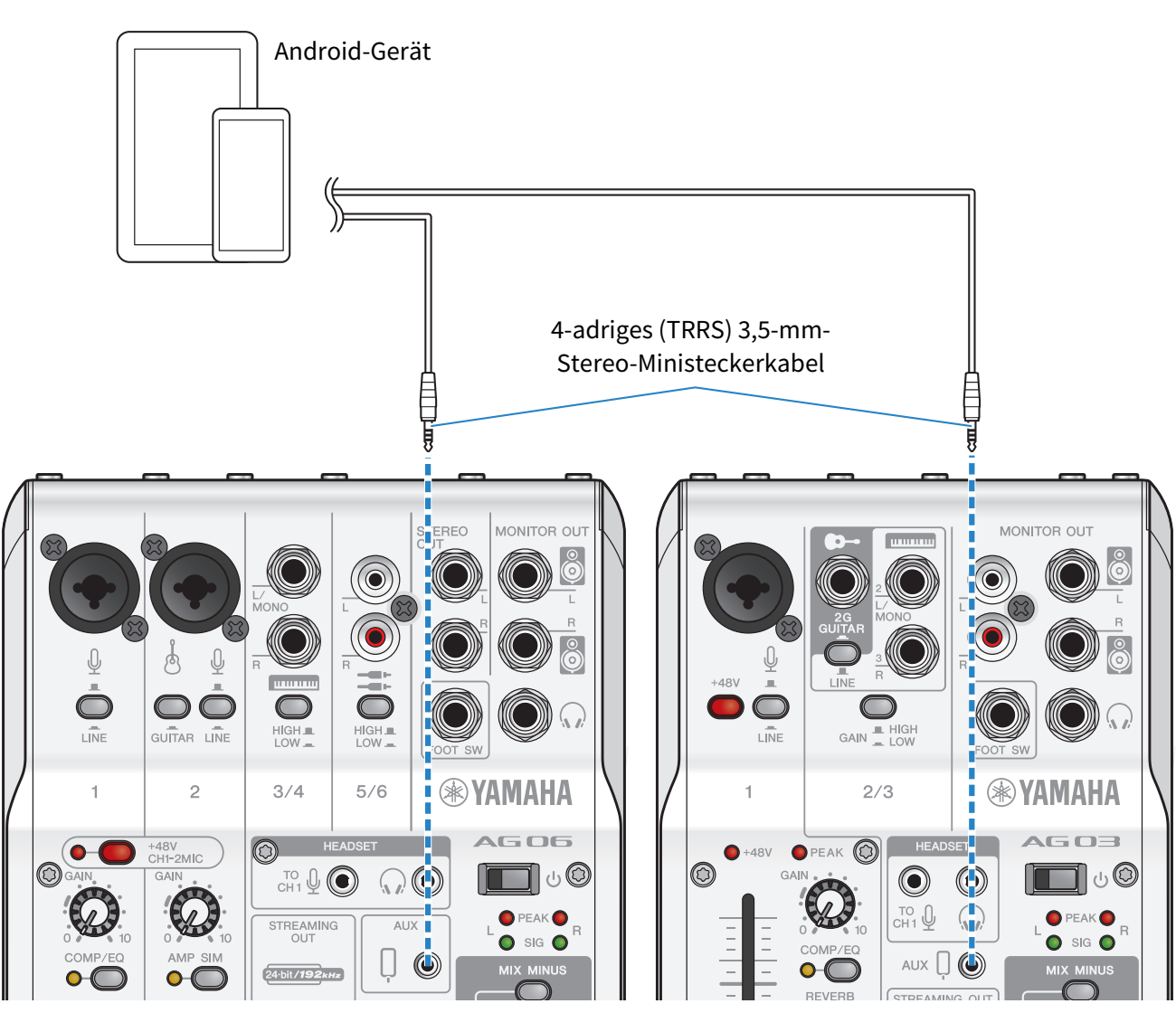

  1. Die Smartphone-Eingangs-/Ausgangsbuchse [P] dieses Geräts über ein vieradriges 3,5-mm-Stereo-Ministeckerkabel mit der Headset-Buchse des Android-Geräts verbinden.
HINWEIS
  • Weist das Android-Gerät keine Stereo-Mini-Buchse auf, ist ein Adapterkabel erforderlich. Beispielsweise bei Android-Geräten, die für die Ein-/Ausgabe von Audio einen USB-C-Port verwenden, wird ein Adapterkabel von USB-C auf 4-poligen (TRRS) 3,5-mm-Kopfhörerstecker benötigt.
  • Ein vieradriges (TRRS) Stereo-Ministeckerkabel, kein zwei- oder dreiadriges (TS/TRS) Kabel verwenden.
  • Nach der Verbindung mit der Musikwiedergabe- oder Aufnahme-App testen, ob das Audio ein- und ausgegeben wird.
