Подключение к устройствам Android

В данном разделе даны инструкции по обеспечению питания аппарата, в том числе посредством подключения к устройству Android. Для подключения к устройству Android требуется внешний источник питания.

Необходимые компоненты

  • USB-адаптер питания или мобильный USB-аккумулятор (минимум 5 В, 1 А)
  • USB-кабель (продается отдельно, для подключения к источнику питания)
  • Стереофонический 4-жильный кабель с мини-штекером 3,5 мм
ПРИМЕЧАНИЕ
  • Данный продукт не может передавать входной и выходной аудиосигнал через USB-кабель.
  • Аудиосигнал, передаваемый на устройство Android, является монофоническим.
  • При использовании данного продукта для прямых трансляций или иных целей в течение длительных периодов времени обеспечьте источник питания для устройства Android.

Подключение

  1. Убедитесь, что на данном продукте и на подключенных устройствах установлен максимально низкий уровень громкости.

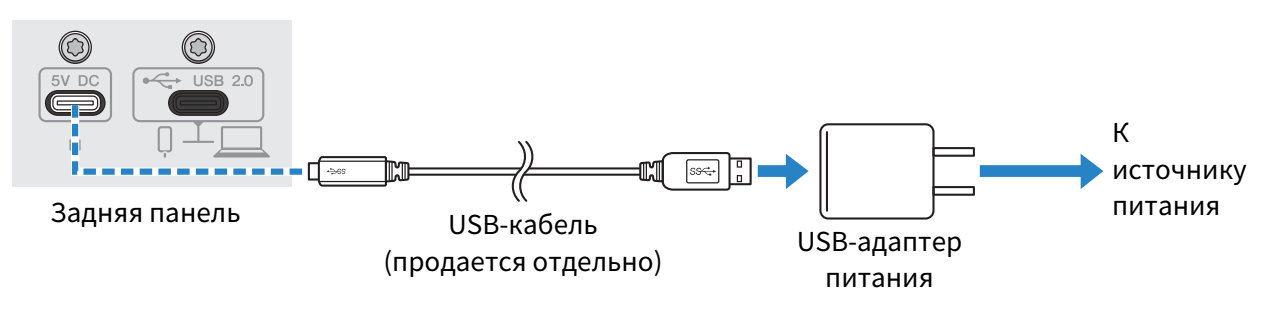

  1. Подключите имеющийся в продаже USB-адаптер питания, мобильный USB-аккумулятор или аналогичное устройство к USB-порту [5V DC IN] на задней стороне аппарата.
  1. Проверьте, горит ли индикатор питания на данном продукте.

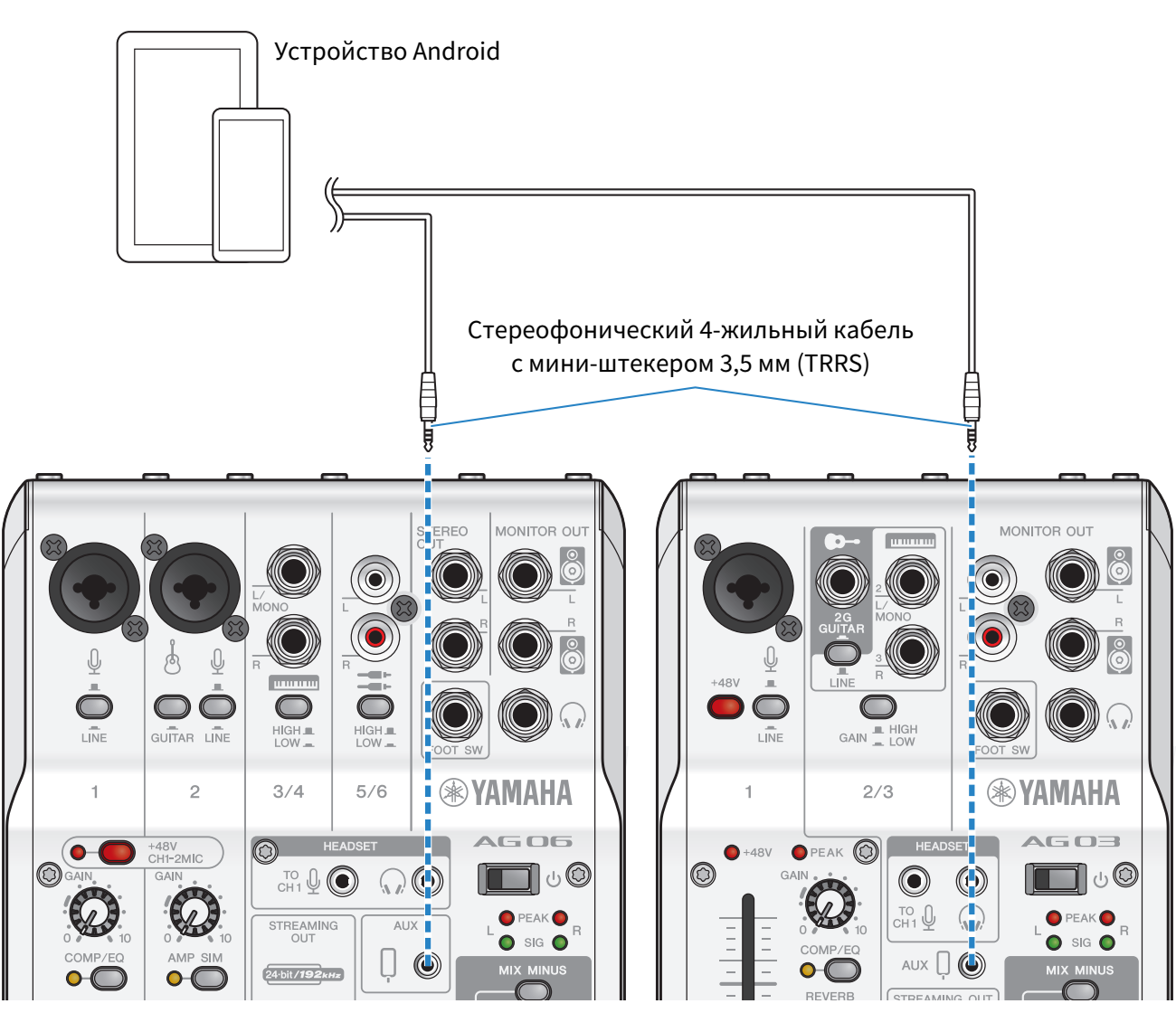

  1. С помощью стереофонического четырехжильного кабеля с мини-штекером 3,5 мм подключите разъем ввода-вывода [P] для смартфона на данном продукте к разъему для гарнитуры на устройстве Android.
ПРИМЕЧАНИЕ
  • Если устройство Android не имеет разъема для подключения стереофонических мини-штекеров, потребуется адаптер-переходник. Например, для устройств Android, которые используют порт USB-C для ввода-вывода аудиосигнала, потребуется адаптер-переходник USB-C – четырехжильный разъем для наушников 3,5 мм (TRRS).

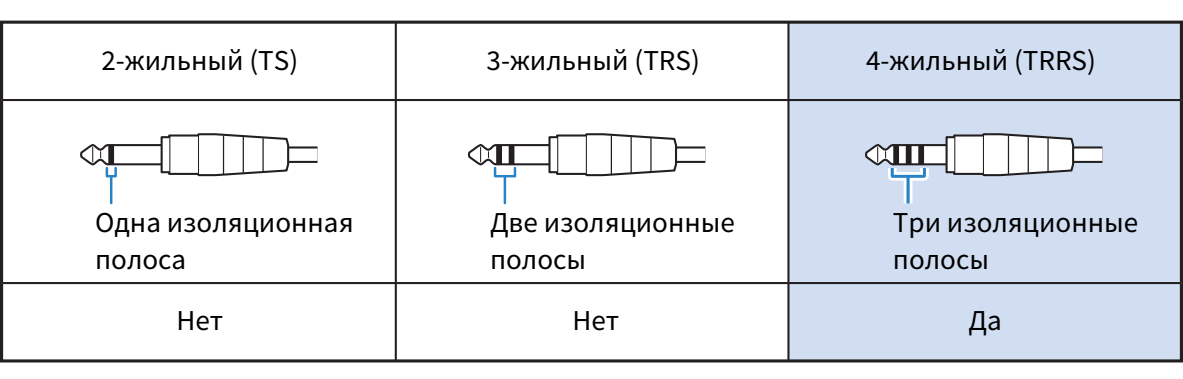

  • Используйте стереофонический четырехжильный кабель с мини-штекером (TRRS), а не двух- или трехжильный кабель (TS/TRS).
  • После подключения используйте приложение для воспроизведения или записи музыки, чтобы проверить, что выполняется ввод и вывод аудиосигнала.
