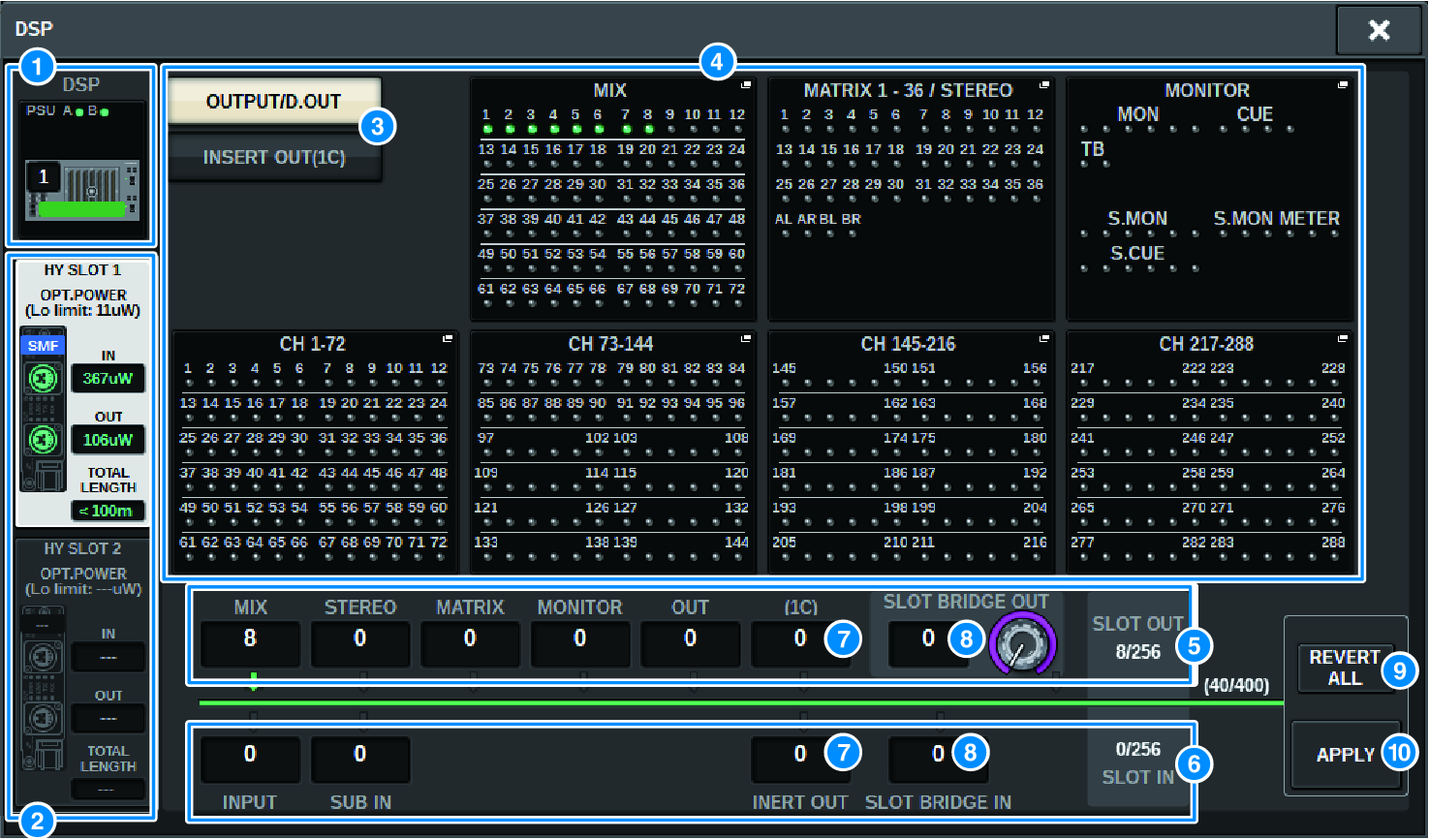

DSP-Einblendfenster

Dieser Bildschirm enthält die folgenden Elemente.

a

DSP Engine-Anzeige

Diese Schaltfläche repräsentiert die am System angeschlossene DSP Engine. Die Zeile oberhalb der Schaltfläche zeigt den Status der Netzteile POWER A und B an (grün: eingeschaltet, rot: ausgeschaltet). Das Gerätesymbol zeigt den Gerätestatus an (grün: normal; gelb: anormal, rot: kritischer Fehler).

b

HY SLOT-Auswahltasten

Mit diesen Schaltflächen können Sie den HY SLOT (TWINLANe-Netzwerk) auszuwählen, dem Sie Kanäle zuweisen möchten. (Sie können nur HY SLOT1 für das CSD-R7 auswählen.) Die Anzeige der optischen Empfangsleistung und deren Wert im TWINLANe-Netzwerk werden ebenfalls hier angezeigt.

HY SLOT1 ist für das Hauptnetzwerk und HY SLOT2 für das Sub-Netzwerk.

Grün: Normal

Gelb: Die optische Empfangsleistung wird geringer.

Rot „LOW“: Die optische Empfangsleistung ist zu niedrig für die Kommunikation.

Er zeigt auch die Art der HY-Karten (MMF:HY256-TL; SMF:HY256-TL-SMF) und die Gesamtlänge der Kabel an.

c

Display-Schaltflächen für den Bereich mit den Einblendschaltfläche für die Kanalzuordnung

Mit diesen Schaltflächen können Sie die Kanäle auswählen, die dem TWINLANe zugewiesen werden: Ausgangs-Bus/Direktausgabe oder Insert-Ausgang.

d

Einblendschaltfläche für die Kanalzuordnung

Wenn Sie eine Schaltfläche drücken, erscheint ein TWINLANe-CONFIGURATION-Einblendfenster, in dem Sie den Direktausgang dem TWINLANe-Netzwerk zuweisen können.

Die Anzahl der Kanäle hängt von der jeweiligen Systemkonfiguration ab.

e

SLOT OUT-Kanalzuordnung

Dieser Bereich zeigt die Anzahl der Ausgangskanäle an, die momentan vom TWINLANe-Netzwerk verwendet werden.

f

SLOT IN-Kanalzuweisung

Dieser Bereich zeigt die Anzahl der Eingangskanäle an, die momentan vom TWINLANe-Netzwerk verwendet werden.

g

TWINLANe-Ressourcenbereich

Zeigt die Gesamtanzahl der Kanäle an, die momentan vom TWINLANe-Netzwerk verwendet werden.

- SLOT OUT-Ressourcenzähler: Die maximale Anzahl der Kanäle beträgt 256.

- SLOT IN-Ressourcenzähler: Die maximale Anzahl der Kanäle beträgt 256.

- TWINLANNe-Netzwerkressourcenzähler: Die maximale Anzahl der Kanäle beträgt 400.

Sie können nicht mehr als die maximale Anzahl von Kanälen zuweisen.

h

REVERT-ALL-Schaltfläche

Wenn Sie diese Schaltfläche drücken, werden alle Änderungen der Kanalzuweisungen, die Sie bis zu diesem Zeitpunkt vorgenommen haben, verworfen, und es wird der Zustand vor den Änderungen wieder hergestellt.

i

APPLY-Schaltfläche

Wenn Sie diese Schaltfläche drücken, werden die vorgenommenen Änderungen der Kanalzuweisungen auf das TWINLANe-Netzwerk angewendet.
