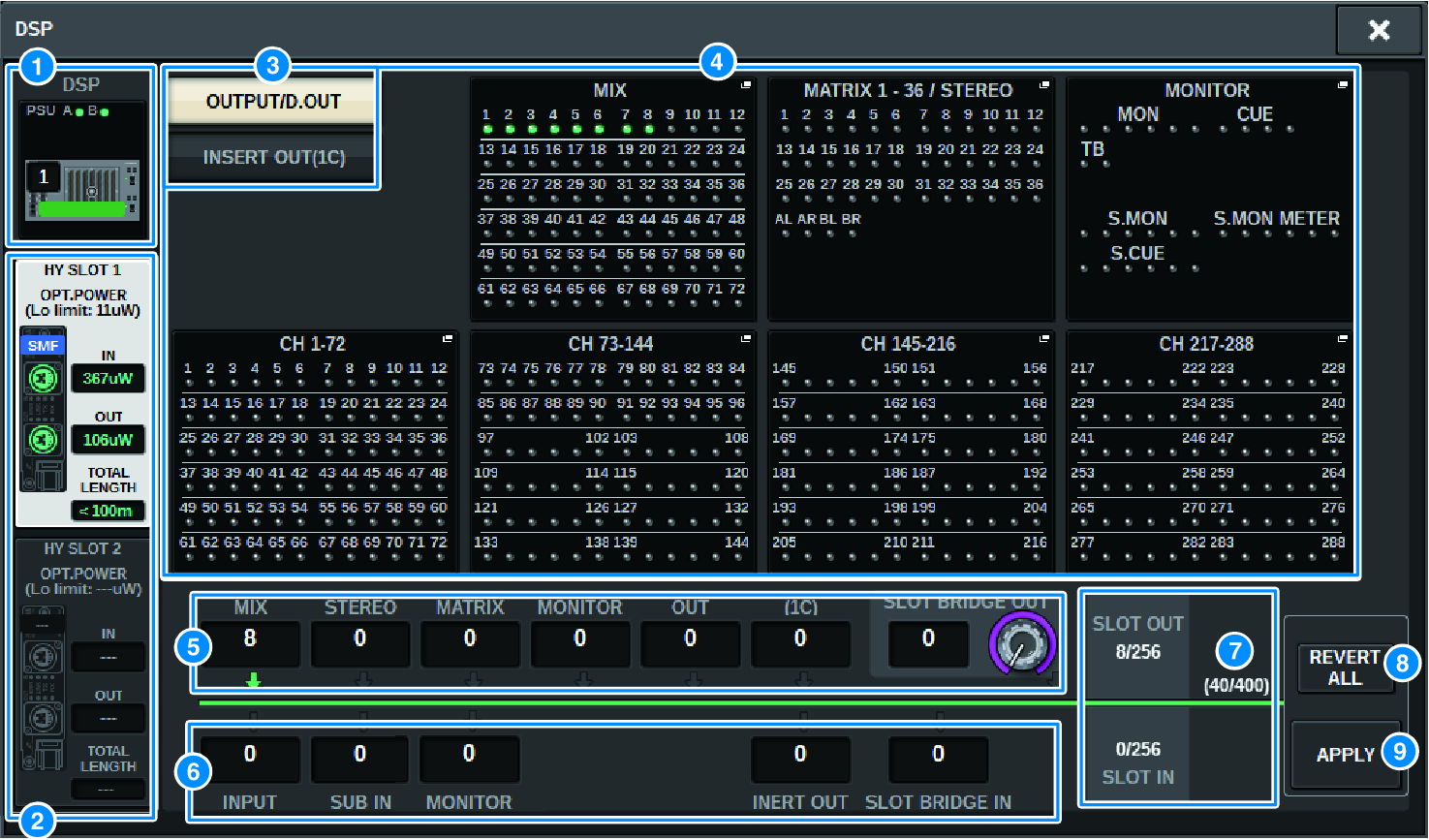

DSPポップアップ画面

DSPエンジン表示

システムに接続されているDSPエンジンが表示されます。ボタンの上段は、POWER A、Bそれぞれの電源の状態を表示します(緑：電源オン、赤：電源オフ)。 機器のアイコン上で機器の状態(緑：正常、黄：異常、赤：致命的エラー)をインジケータ表示します。

HY SLOT選択ボタン

チャンネル割り当ての対象となるHY SLOT（TWINLANeネットワーク）を選択できます（CSD-R7はHY SLOT 1のみ）。また、TWINLANeネットワークでの通信の光受信パワーの状態と値を表示します。

HY SLOT1がメインネットワーク 、HY SLOT2がサブネットワークです。

緑色：正常

黄色：受光パワーのマージンが少ない

赤色「LOW」： 受光パワーが低く通信ができていない

また、HYカードの種類(MMF：HY256-TL、SMF：HY256-TL-SMF)やケーブル長の合計が表示されます。

チャンネルアサインポップアップボタンエリアの表示切替えボタン

アウトプットバス/ダイレクトアウトまたはインサートアウトのどちらに対してTWINLANeへの割り当て設定を行うか切り替えます。

チャンネルアサインポップアップボタン

押すと、TWINLANeネットワークに割り当てるための「TWINLANe CONFIGURATIONポップアップ画面」が表示されます。

チャンネル数はシステムの構成によって変わります。

SLOT OUT チャンネル割り当て表示

TWINLANeネットワークカードで現在使用されている出力チャンネル数を表示します。

SLOT IN チャンネル割り当て表示

TWINLANeネットワークカードで現在使用されている入力チャンネル数を表示します。

TWINLANeリソース表示

TWINLANeネットワークで現在使用されているチャンネル数の合計を表示します。

・SLOT OUTリソースカウンタ 最大チャンネル数は256チャンネルです。

・SLOT INリソースカウンタ 最大チャンネル数は256チャンネルです。

・TWINLANeネットワークリソースカウンタ 最大チャンネル数は400チャンネルです。

最大チャンネルを超える設定はできません。

REVERT ALLボタン

押すと、これまでに行なったチャンネル割り当ての変更をキャンセルし、変更前の状態に戻します。

APPLYボタン

押すと、割り当てを変更したチャンネル数がTWINLANeネットワークに反映されます。
