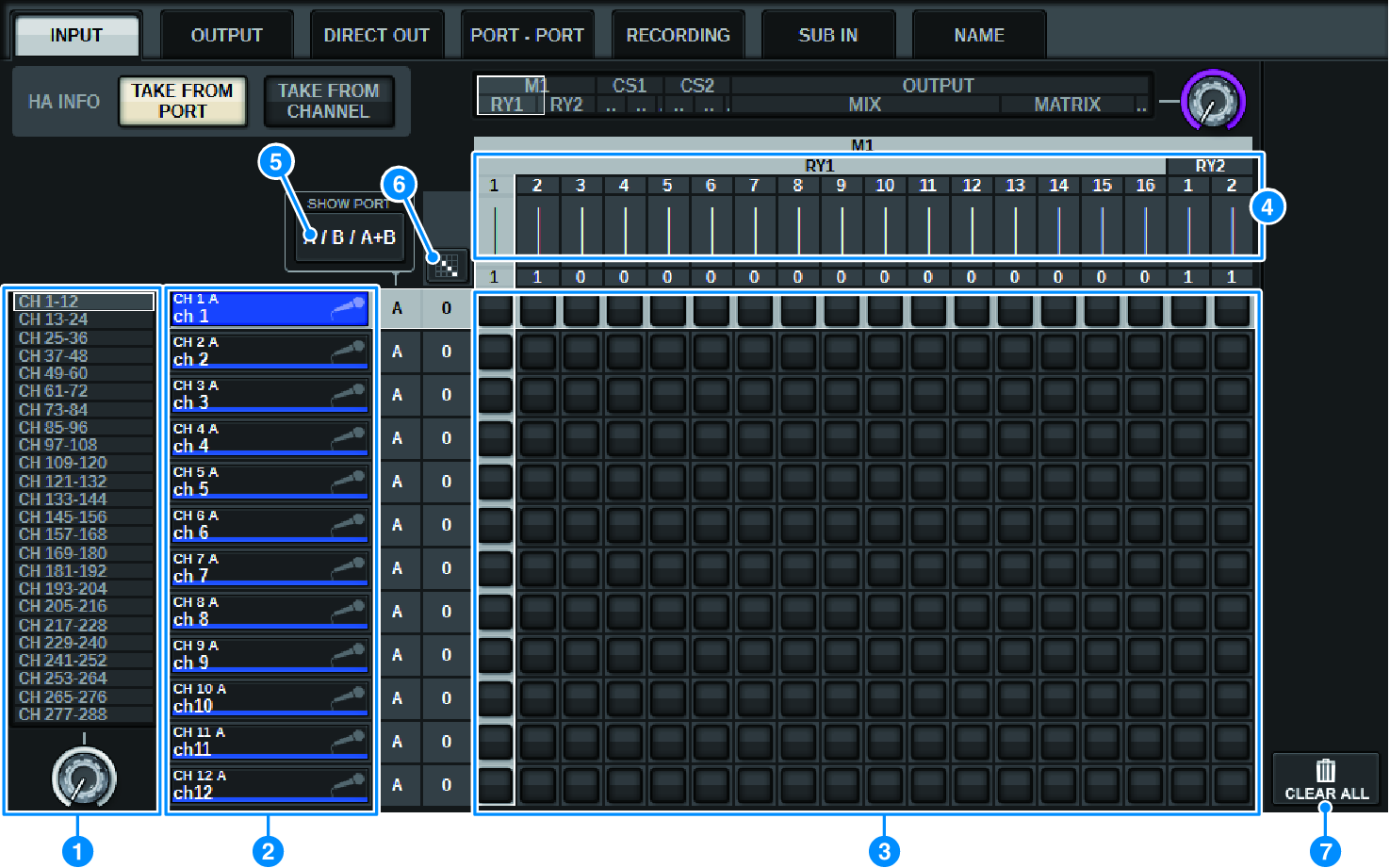

INPUTパッチ画面

この画面に含まれる項目は以下のとおりです。

a

選択リスト(インプットチャンネル)

パッチ先となるインプットチャンネルの番号です。

b

チャンネル表示

入力端子に割り当てるチャンネルを表示します。

c

グリッド

入力端子(横列)をインプットチャンネル(縦列)にパッチするグリッドです。現在パッチされているグリッドは白で表示されます。任意のグリッドを押す(またはクリックする)ことで、パッチの設定/解除が切り替わります。

d

INPUT COMPONENT/SLOT/CH (入力用コンポーネント/スロット/チャンネル)

上から順に、入力用コンポーネントの種類と、スロットの番号、入力端子のチャンネル番号を示します。

表示される略号の意味は、次のとおりです。

  • M1～M8、S1～S8 .........I/Oラック1～8
  • CS1、CS2...........................コントロールサーフェス
  • DSP........................................DSPエンジン
  • PLUG-IN ...............................PLUG-IN[SEND]にマウント済のエフェクトプラグイン

ご注意

  • 下側の数字はパッチされているチャンネル数です。この背景が赤いとき　パッチしても音が出ません(HY144-Dを使用していてROUTING MODEがMODE1になっているときなど)。

e

SHOW PORTボタン

グリッドに表示するポートをA、B、A+Bで切り替えます。

f

連続パッチボタン

連続パッチボタンを押して、右上の選択ノブを回すと、対象のチャンネルを1対1で連続 的にパッチします。 連続パッチボタンを押すと、ボタンとボタンが表示されます。 ボタンを押すと、選択した連続パッチが確定します。ボタンを押すと、変更した連続 パッチを元に戻します。

g

CLEAR ALLボタン

押すと、すべてのパッチを解除します。

h

HA INFOボタン

インプットパッチを変更するときに、パッチしたポートが保持しているHA設定がそのまま使用さ れるか（TAKE FROM PORT）、チャンネルが保持しているHA設定がパッチしたポートにコピー されるか（TAKE FROM CHANNEL）を選択できます。

TAKE FROM CHANNELボタンが選択された場合、チャンネル側から下記のHA設定がパッチしたポートにコピーされます。これらの設定を持たない（HAのない）入力からインプットチャンネルのパッチを行なうと、初期値が設定されます。

HA設定と初期値

HAゲイン(-6 dB)

HPF ON/OFF (OFF)

+48V ON/OFF (OFF)

GC ON/OFF (OFF)

φON/OFF (OFF)

HPF周波数(80 Hz)

SILK ON/OFF (OFF)

SILK RED/BLUE (RED)

SILK (0.0)

M/S ON/OFF (OFF)

M/S S-GAIN (STEREO)
