3. Procedura di installazione

Installare il prodotto seguendo la procedura descritta di seguito.

3.1. Installazione

3.2. Connessione

3.3. Accensione dell’alimentazione

3.4. Setup

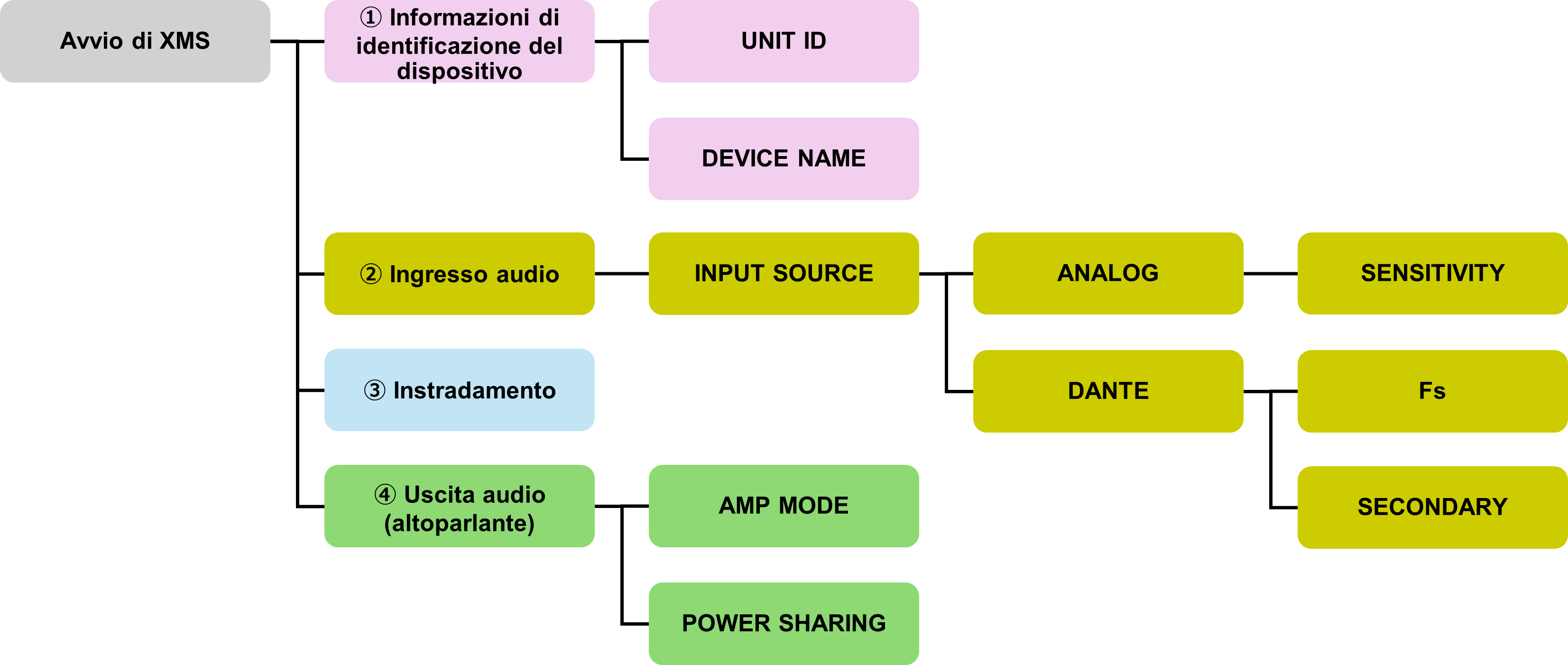

3 0 image it

3.1. Installazione

Montare il dispositivo XMS in un rack.

3.1.1. Precauzioni per l’installazione in rack

L’intervallo di temperature ambiente di funzionamento garantite per questo prodotto è compreso tra 0 e 40 °C. Se la temperatura all’interno del rack aumenta, le prestazioni del prodotto potrebbero risentirne negativamente. Assicurarsi di garantire un’adeguata ventilazione e di montare il prodotto in modo da evitare l’accumulo di calore al suo interno.

  • Posizionare il rack (su cui è montato il prodotto) ad almeno 10 cm di distanza da qualsiasi parete o soffitto e lasciare il lato posteriore aperto. Se non è possibile lasciare aperto il lato posteriore del rack, utilizzare un kit di ventilazione disponibile in commercio o un altro sistema di ventilazione forzata.
    *Se si installa un kit di ventilazione, si noti che in alcuni casi chiudere il lato posteriore del rack può migliorare la dissipazione del calore. Per maggiori informazioni, fare riferimento ai manuali di istruzioni del rack e del kit di ventilazione.

  • Questo prodotto è progettato per aspirare l’aria dalle prese di ventilazione frontali e per espellerla dal retro. Evitare di installarlo insieme ad altri dispositivi che aspirano aria dal retro espellendola dal davanti.

  • In caso di montaggio del prodotto con un amplificatore di potenza di terzi o altri dispositivi che tendono a generare calore (escluse le unità DME5 e DME3), lasciare almeno un’unità di spazio tra il prodotto e gli altri dispositivi. Per garantire un’adeguata ventilazione, installare un pannello di ventilazione in tali spazi vuoti, oppure lasciarli del tutto aperti.

  • Nel caso si intenda montare il prodotto insieme a processori di segnale DME5 e DME3 in un rack EIA standard, è possibile montare e utilizzare più unità senza lasciare alcuno spazio intermedio.

  • Se si monta il prodotto in un rack diverso da quelli conformi allo standard EIA, o se non si utilizza alcun rack, assicurarsi che intorno al prodotto sia disponibile il seguente spazio.

    • Modello a 4 canali: almeno 10 cm sopra, 10 cm dietro e 5 cm su entrambi i lati

    • Modello a 8 canali: almeno 10 cm sopra e 10 cm dietro

3.2. Connessione

3.2.1. Connessione al connettore [INPUT]

3 3 01 connectinputterminal

Collegare l’uscita analogica di un mixer o di un altro dispositivo al connettore [INPUT].
Per il collegamento, assicurarsi di utilizzare la spina Euroblock con linguette in dotazione (passo 3,5 mm, 3 pin).

Elementi da utilizzare
  • Spina Euroblock a 3 pin (inclusa)

  • Fascetta per cavi (inclusa)

  • Cacciavite a testa piatta

  • Cavo da collegare (maneggiare il cavo come segue).

Gestione dei cavi

3 3 02 cablestrip it

Quando si collega un cavo a una spina Euroblock, spelare il cavo come mostrato nell’illustrazione.

  • Nei cablaggi con connettore Euroblock, il peso e le vibrazioni del cavo possono causare affaticamento del metallo, rendendo il cavo più soggetto a rotture. Fissare il cavo alla linguetta della spina Euroblock mediante la fascetta per cavi inclusa.

  • Quando si monta il prodotto in un rack, utilizzare una barra fermacavi o simili per fissare i cavi.

3 3 03 cablestrip it

Se si utilizzano apparecchiature portatili e si collegano e scollegano frequentemente i cavi, si consiglia di utilizzare un terminale a puntale con guaina isolante o un terminale a bussola. Utilizzare un terminale a puntale con parte conduttrice dal diametro esterno di 1,3 mm o inferiore e lunghezza di circa 5 mm (come ad esempio il modello AI 0,5 - 6 WH prodotto da Phoenix Contact).

caution ATTENZIONE

  • Se si utilizza un cavo a trefoli, non stagnare il conduttore.

Procedura di connessione
  1. Allentare le viti dei connettori.

    3 3 04 euroblock it
  2. Inserire il cavo.

    3 3 05 euroblock
  3. Serrare le viti del connettore in sicurezza.
    Tirare il cavo per assicurarsi che non si scolleghi accidentalmente.

  4. Utilizzare la fascetta fermacavi inclusa per assicurare il cavo alla linguetta.

    3 3 06 euroblock
  5. Fissare le spine Euroblock ai connettori [INPUT] sull’unità.

    3 3 07 euroblock

Per il collegamento di un cavo non bilanciato al connettore [INPUT], connettere le estremità "−" e "G" dell’Euroblock con un filo di collegamento.

3 3 08 euroblock

3.2.2. Connessione al connettore [SPEAKERS]

3 3 09 connectspeakersterminal

Collegare un altoparlante utilizzando un connettore Euroblock (passo 7,62 mm, 8 pin).
Per i collegamenti, assicurarsi di utilizzare le spine Euroblock incluse.

Elementi da utilizzare
  • Spina Euroblock a 8 pin (inclusa)

  • Cacciavite

  • Cavo da collegare

Procedura di connessione

Inserire la punta di un cacciavite nel foro quadrato situato sul lato superiore dell’apertura per l’inserimento del cavo. Inserendo il cacciavite e sollevando la molla interna è possibile inserire o rimuovere il cavo.

3 3 10 euroblock

warning AVVERTENZA

Non toccare né cortocircuitare i pin sui canali non utilizzati. È presente alta tensione anche sui pin non utilizzati.

Collegamento degli altoparlanti

Questo prodotto è compatibile sia con linee ad alta impedenza (100 V/70 V) che a bassa impedenza (4 Ω/8 Ω).

Connessione ad alta impedenza

Connessione a bassa impedenza

3 3 11 high impedance

3 3 12 low impedance

Connessione ad alta impedenza

■ Numero di sistemi di altoparlanti pilotabili
È possibile collegare in parallelo un numero qualsiasi di sistemi di altoparlanti, purché il valore totale della potenza nominale in ingresso dei sistemi utilizzati rientri nella potenza di uscita dell’amplificatore.
Per le connessioni ad alta impedenza, la potenza di ingresso nominale dei sistemi di altoparlanti è determinata dal sistema di altoparlanti stesso e dalle impostazioni del trasformatore per altoparlanti utilizzato.
Quando si utilizza l’unità XMS12s4-D con una potenza di uscita di 1.200 W con un sistema di altoparlanti con potenza nominale in ingresso impostata su 20 W mediante l’installazione di un trasformatore per altoparlanti, se la potenza è distribuita uniformemente a ciascun canale, teoricamente ( ) è possibile collegare fino a 15 sistemi di altoparlanti per canale e fino a 60 sistemi di altoparlanti in totale su tutti e quattro i canali.
È possibile collegare tra loro anche sistemi di altoparlanti con ingressi nominali diversi. (
) Si consiglia di lasciare un margine del 20% circa per compensare eventuali variazioni dell’impedenza primaria del trasformatore, future modifiche al tap del trasformatore e l’aggiunta di altoparlanti.

Connessioni SE (SINGLE END) e BTL (Balanced Transformer Less)

Se AMP MODE è impostato su 8 Ω e la potenza è impostata su oltre 300 W, la connessione passerà automaticamente alla modalità BTL. Quando si utilizza la connessione BTL, la potenza di uscita viene raddoppiata, poiché due canali dell’amplificatore vengono utilizzati come un unico canale. Quando la connessione viene commutata su BTL, sulla schermata comparirà un’icona.

3 3 13 sebtl

important AVVISO

Si noti che l’uscita dell’amplificatore è collegata a ciascuno dei terminali positivo e negativo, pertanto il contatto con altri terminali o con il telaio potrebbe causare malfunzionamenti.

3.2.3. Stabilire la connessione di rete

3 3 14 connectnetworkterminal

Utilizzare un cavo Ethernet per collegare il connettore [NETWORK] al computer su cui è installato ProVisionaire Design. Viene utilizzato principalmente per monitorare e controllare più dispositivi connessi da ProVisionaire Design.
Per i modelli Dante, l’impostazione CONTROL (MERGED/SEPARATED) consente una progettazione flessibile adatta al sistema audio, come la condivisione o la distribuzione delle funzioni tramite i connettori Dante.

important AVVISO

Per evitare interferenze elettromagnetiche, utilizzare un cavo STP (cavo a coppie intrecciate schermate) di categoria CAT5e o superiore per il collegamento al connettore NETWORK.

Impostazioni dell’indirizzo IP

Per monitorare e controllare questo prodotto da ProVisionaire Design, impostare l’indirizzo IP di controllo e l’indirizzo IP del proprio computer.
Si consiglia di impostare IP SETTINGS su DHCP per ottenere automaticamente gli indirizzi IP (se non è presente un server DHCP, verrà assegnato un indirizzo link-local).
Per maggiori dettagli, consultare la Guida alla configurazione di New CIS Ecosystem (Edition).

3.2.4. Per i modelli Dante: connessione di Dante

3 3 15 connectdanteterminal

Utilizzare un cavo Ethernet per collegare il connettore [PRIMARY]/[SECONDARY] di Dante al dispositivo Dante.

important AVVISO

Per evitare interferenze elettromagnetiche, utilizzare un cavo STP (cavo a coppie intrecciate schermate) di categoria CAT5e o superiore per il collegamento al connettore di rete.

■ Panoramica di Dante
I modelli Dante utilizzano Dante come protocollo per la trasmissione dei segnali audio. Dante è un protocollo sviluppato da Audinate. In un ambiente di rete compatibile con Gigabit Ethernet, questo protocollo ha il vantaggio di poter gestire simultaneamente più segnali audio con diverse frequenze di campionamento/bit rate, nonché segnali di controllo del dispositivo.

important AVVISO

Non utilizzare la funzione EEE (*) degli switch di rete in una rete Dante.
La funzione EEE potrebbe causare una scarsa sincronizzazione dell’orologio, con conseguenti interruzioni audio.
Pertanto, raccomandiamo vivamente di:

  • Se si utilizzano switch gestiti, disattivare la funzione EEE su tutte le porte utilizzate per il traffico di Dante. Non utilizzare un interruttore che non consenta di disattivare la funzione EEE.

  • Se si utilizzano switch non gestiti, non utilizzare uno switch che supporti la funzione EEE. Questi interruttori non possono disattivare la funzione EEE.

* Funzione EEE (Energy Efficient Ethernet): una tecnologia che riduce il consumo energetico dei dispositivi Ethernet quando il traffico di rete è basso. Questa tecnologia è nota anche come Green Ethernet o IEEE802.3az.

note NOTA

  • Quando i modelli Dante della XMS Series vengono utilizzati in combinazione con gli switch di rete Yamaha, le impostazioni dello switch ottimizzate per Dante vengono configurate automaticamente.
    Le impostazioni includono QoS, IGMP snooping, disabilitazione del controllo del flusso e disabilitazione dell’EEE. Per maggiori dettagli su queste impostazioni, fare riferimento a quanto segue.
    https://www.yamaha.com/2/how-to-choose-a-network-switch/

● Informazioni sui metodi di connessione

Per connettere il modello Dante alla rete Dante, esistono due metodi: connessione ridondante e collegamento a cascata. È possibile utilizzare questi metodi in combinazione. Oltre all’impostazione della linea CONTROL (MERGED/SEPARATED), è possibile selezionare tra quattro tipi di sistemi di rete.

Connessione ridondante

La connessione ridondante crea un ambiente più resistente ai guasti di rete rispetto alla rete con collegamento a cascata. La connessione ridondante è un metodo di connessione costituito da due linee: una linea principale (primaria) e una sotto-linea (secondaria). Normalmente, la comunicazione avviene tramite la linea principale. Tuttavia, se si verifica un problema, come un’interruzione sulla linea principale, la comunicazione passerà automaticamente alla linea secondaria.

■ Quando il controllo è impostato su Separated

important AVVISO

Mantenere il numero di dispositivi Dante connessi alla stessa rete inferiore a 80. Quando si collegano 80 o più dispositivi, è necessario separare le sottoreti.

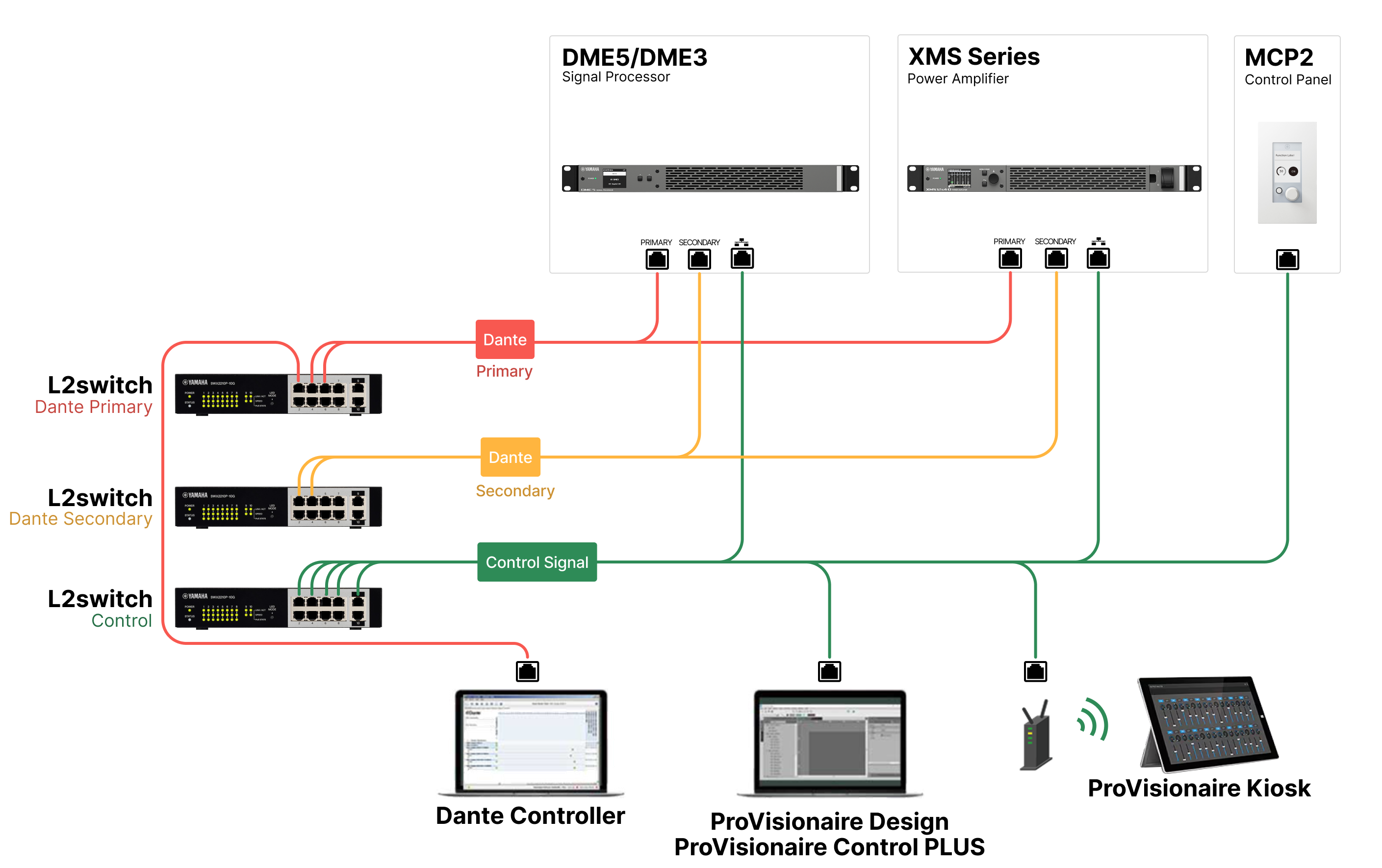

Redundant Control separated

important AVVISO

Se si utilizzano Dante Controller e ProVisionaire Design sullo stesso computer, è necessario utilizzare schede di rete separate per la connessione.

■ Quando Control è impostato su Merged

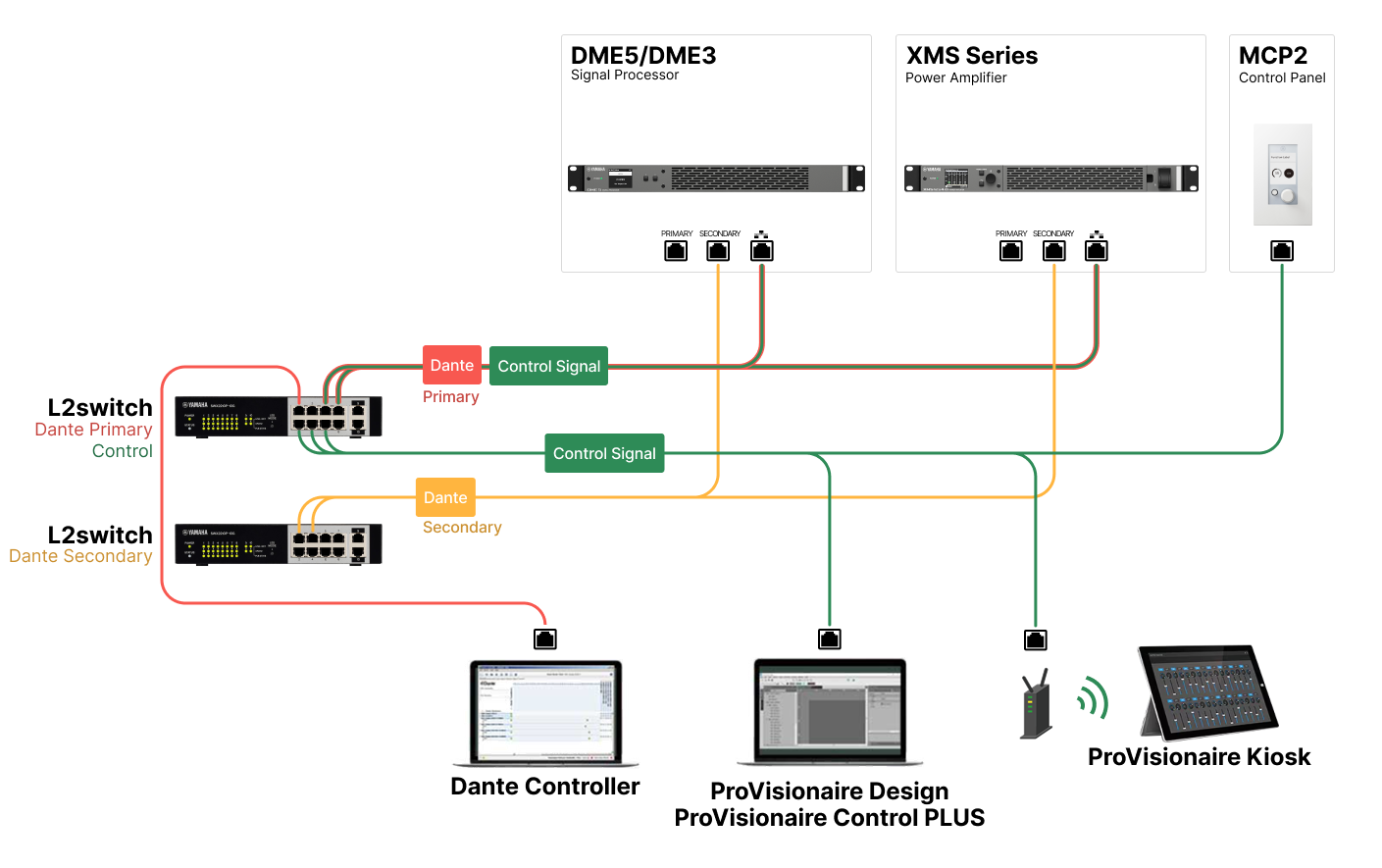

Redundant Control merged
Collegamento a cascata

Un collegamento a cascata è un metodo che consente di collegare dispositivi in modo da formare una catena in cui ogni dispositivo si collega al successivo. Consente di creare facilmente una rete e non richiede uno switch di rete.
Con l’aumentare del numero di dispositivi connessi, aumenta anche il ritardo di trasmissione tra i dispositivi finali. Per evitare interruzioni audio sulla rete Dante, è necessario impostare una latenza più elevata. Inoltre, se si verifica un guasto del sistema a causa di un cavo rotto o per altri motivi, la rete verrà interrotta in quel punto, impedendo la trasmissione ai dispositivi oltre tale punto.
Il numero di dispositivi Dante che possono essere collegati in un singolo collegamento a cascata può arrivare fino a cinque quando la latenza è impostata sul valore predefinito (0,5 ms). Se sono collegati più di sei dispositivi, i ritardi di comunicazione all’interno della rete potrebbero aumentare, interrompendo l’audio. Per evitare questa interruzione, impostare la LATENCY di Dante su un valore maggiore oppure utilizzare uno switch L2 (compatibile con Gigabit Ethernet) per suddividere la rete.

■ Quando il controllo è impostato su Separated

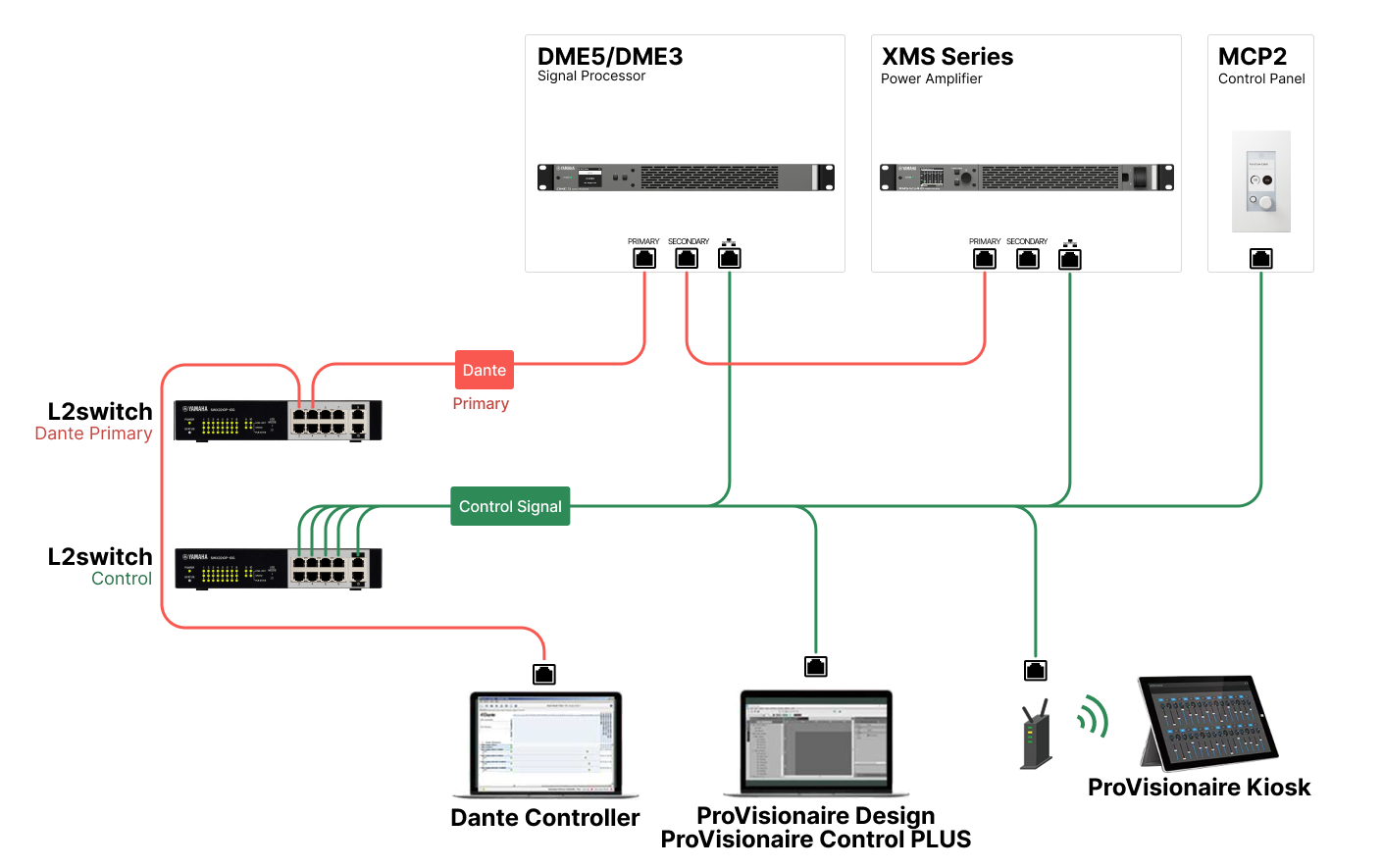

Daisy chain Control separated

important AVVISO

Non collegare più connettori allo stesso switch esterno, poiché ciò creerebbe un loop di rete.

■ Quando Control è impostato su Merged

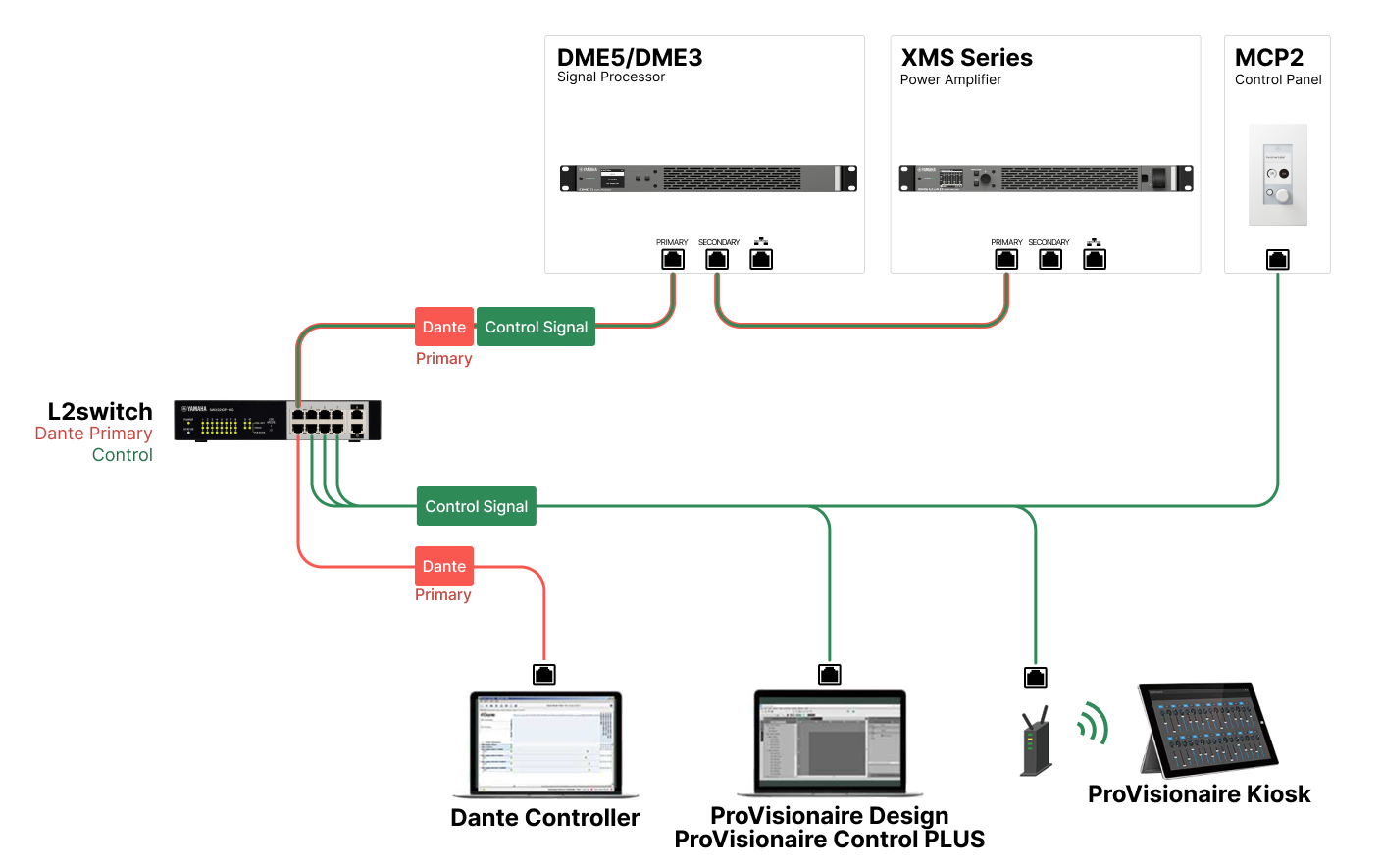

Daisy chain Control merged

In sintesi, le differenze tra le caratteristiche sono illustrate nella tabella sottostante.

CONTROL
Selezionare se mescolare o separare le linee di controllo nelle linee di Dante.

MERGED
Mescola le linee di Dante e le linee di controllo.

SEPARATED
Separa le linee di Dante dalle linee di controllo.

Porta SECONDARY

REDUNDANT

  • La comunicazione di controllo remoto può essere sovrapposta alla linea primaria Dante. In questo caso, collegarsi al connettore [PRIMARY] di Dante o al connettore [NETWORK].

  • Collegare la linea secondaria di Dante al connettore [SECONDARY] di Dante.

  • Collegare la linea di Dante al connettore [PRIMARY] di Dante o al connettore [SECONDARY] di Dante, rispettivamente .

  • Collegare la linea di controllo al connettore [NETWORK].

DAISY CHAIN

  • La comunicazione di controllo remoto può essere sovrapposta alla linea primaria Dante. In questo caso, collegarsi al connettore [PRIMARY], [SECONDARY] o [NETWORK] di Dante.

  • Collega la linea primaria Dante al connettore [PRIMARY] o al connettore [SECONDARY] di Dante.

  • Collegare la linea di controllo al connettore [NETWORK].

Informazioni su Dante Controller

Dante Controller è un software applicativo per la configurazione di reti Dante e l’instradamento audio. Quando ci si connette a un dispositivo Dante diverso dai mixer digitali Yamaha che supportano l’integrazione con la XMS Series, o quando si configurano impostazioni più dettagliate, utilizzare Dante Controller.
Scaricare l’ultima versione di Dante Controller dal seguente sito web.
https://www.audinate.com/

Il computer su cui installare Dante Controller deve disporre di un connettore Ethernet che supporti Gigabit Ethernet.
Dante Controller consente principalmente di configurare le seguenti impostazioni:
• Impostazioni di assegnazione di ingressi/uscite nella scheda Routing della vista Network
• Impostazioni del Leader Clock nella scheda Clock Status della vista Network
• Impostazioni della frequenza di campionamento nella scheda Device Config della vista Device

Impostazioni di Dante Controller

Quando si avvia Dante Controller, la prima cosa che si apre è la vista Network.
Configura l’instradamento audio tra i dispositivi Dante nella vista Network. Questa schermata visualizza tutti i dispositivi Dante presenti sulla rete. Fare clic sulla cella [+] all’intersezione dei dispositivi trasmettitore e ricevitore per visualizzare tutti i canali. Successivamente, impostare il percorso audio. Una volta stabilito il percorso, apparirà un’icona di spunta verde.

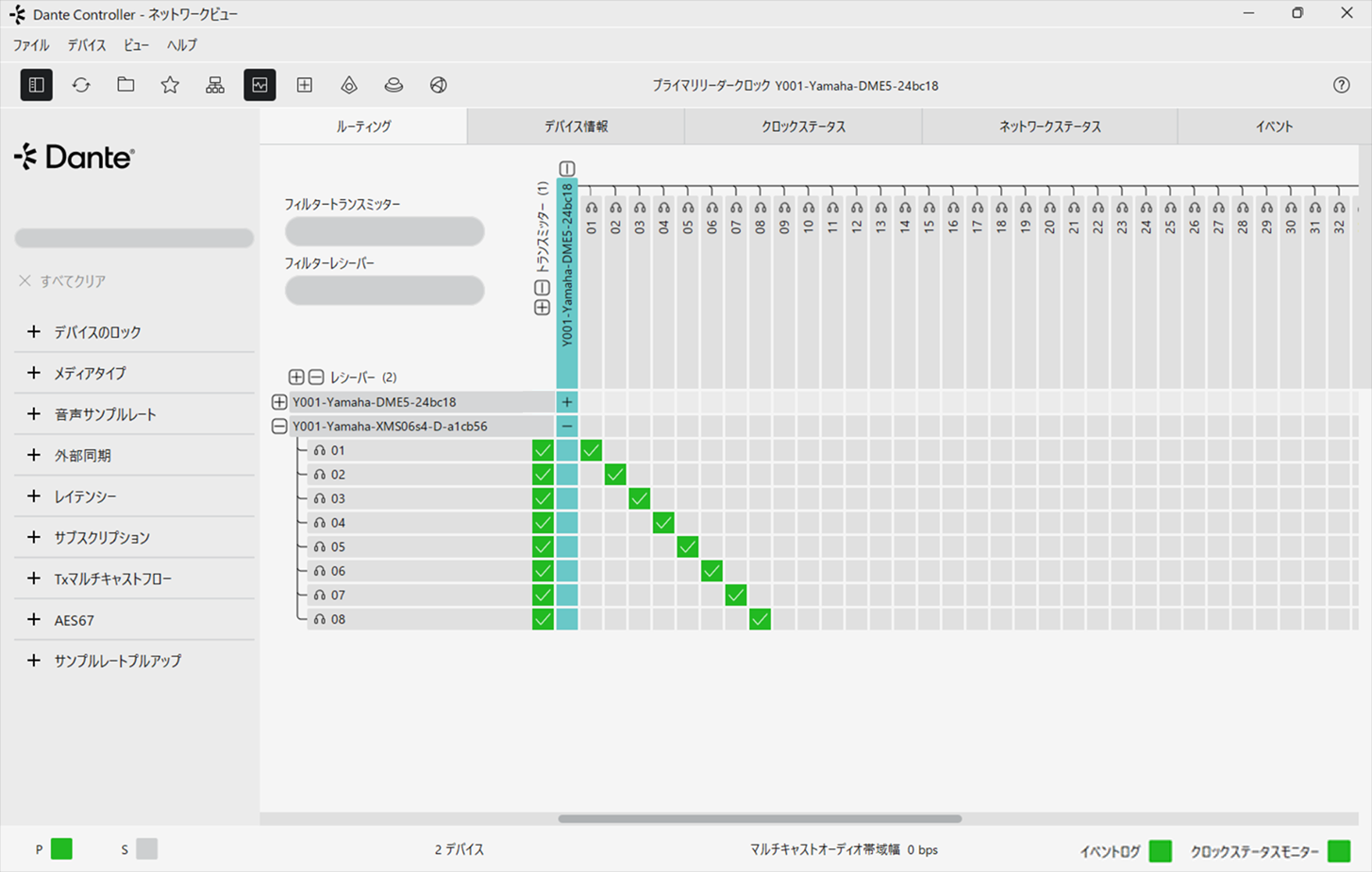

DC 04

Per maggiori dettagli, consultare la Guida per l’utente di Dante Controller.
Per informazioni sui canali di Dante a cui è assegnata l’uscita di un dispositivo trasmettitore (come un mixer digitale), consultare il manuale del dispositivo trasmettitore e altri riferimenti.

3.2.5. Per il controllo esterno: connettore [REMOTE] e connettore [FAULT OUTPUT]

3 3 18 connectremoteterminal

Questa sezione spiega come utilizzare e collegare il connettore [REMOTE] e il connettore [FAULT OUTPUT] sul pannello posteriore.

I tre pin a sinistra sono il connettore [REMOTE], mentre i tre pin a destra sono il connettore [FAULT OUTPUT].

3 3 19 remotefaultoutputterminal
■ Come utilizzare il connettore [REMOTE] (Euroblock a 3 pin)

Collegando un interruttore al connettore [REMOTE] sul pannello posteriore, è possibile disattivare o riattivare a distanza l’audio di tutti i canali e commutare l’alimentazione tra modalità di sospensione e modalità di accensione. Il connettore [REMOTE] è composto, da sinistra a destra, da MUTE ALL, SLEEP e GND. Il connettore [REMOTE] utilizza una spina Euroblock (passo 3,5 mm, 3 pin). Per informazioni dettagliate su come collegare le spine Euroblock, fare riferimento alla sezione " Collegamento al connettore [REMOTE] e al connettore [FAULT OUTPUT] ".

Per silenziare o riattivare l’audio di tutti i canali

3 3 20 allchannelmute

note NOTA

Se tutti i canali sono silenziati tramite il connettore [REMOTE], non è possibile utilizzare i pulsanti o le manopole sul pannello frontale per silenziare o riattivare l’audio dei canali.

Per commutare l’alimentazione tra sospensione e accensione

3 3 21 standbyon

note NOTA

Se l’alimentazione viene impostata sulla modalità di sospensione tramite il connettore [REMOTE], entrerà in modalità di sospensione anche quando si accende l’interruttore di alimentazione sul pannello frontale.

■ Come utilizzare il connettore [FAULT OUTPUT] (Euroblock a 3 pin)

È possibile collegare una lampada o un altro dispositivo al connettore [FAULT OUTPUT] sul pannello posteriore per essere avvisati di eventuali anomalie.

3 3 22 faultoutputterminal

Il connettore [FAULT OUTPUT] è costituito da NO (Normally Open, normalmente aperto), C (Common, comune) e NC (Normally Close, normalmente chiuso). Il connettore [FAULT OUTPUT] è un circuito a relè che funziona nel modo seguente:

Stato normale Stato anomalo Stato di spegnimento

NO

Aperto

Chiuso

Chiuso

NC

Chiuso

Aperto

Aperto

Il connettore [FAULT OUTPUT] utilizza una spina Euroblock. Per informazioni dettagliate su come collegare le spine Euroblock, fare riferimento alla sezione " Collegamento al connettore [REMOTE] e al connettore [FAULT OUTPUT] ".

3 3 24 xmsconnectionexample

caution ATTENZIONE

Il carico nominale del contatto del relè è di 1 A, 30 V CC con un carico resistivo. Non applicare un carico superiore a questo valore.

■ Collegamento al connettore [REMOTE] e al connettore [FAULT OUTPUT]

Assicurarsi di utilizzare i connettori Euroblock inclusi per collegare il connettore [REMOTE] e il connettore [FAULT OUTPUT]. Se si smarrisce la spina, contattare il centro assistenza o il negozio presso cui è stato acquistato il prodotto.

Elementi da utilizzare
  • Spina Euroblock a 3 pin (inclusa)

  • Fascetta per cavi (inclusa)

  • Cavo da collegare (maneggiare il cavo come segue).

Gestione dei cavi

3 3 25 cablestrip it

Quando si collega un cavo a una spina Euroblock, spelare il cavo come mostrato nell’illustrazione.

  • Nei cablaggi con connettore Euroblock, il peso e le vibrazioni del cavo possono causare affaticamento del metallo, rendendo il cavo più soggetto a rotture. Fissare il cavo alla linguetta della spina Euroblock mediante la fascetta per cavi inclusa.

  • Quando si monta il prodotto in un rack, utilizzare una barra fermacavi o simili per fissare i cavi.

3 3 03 cablestrip it

Se si utilizzano apparecchiature portatili e si collegano e scollegano frequentemente i cavi, si consiglia di utilizzare un terminale a puntale con guaina isolante o un terminale a bussola. Utilizzare un terminale a puntale con parte conduttrice dal diametro esterno di 1,3 mm o inferiore e lunghezza di circa 5 mm (come ad esempio il modello AI 0,5 - 6 WH prodotto da Phoenix Contact).

caution ATTENZIONE

  • Se si utilizza un cavo a trefoli, non stagnare il conduttore.

Procedura di connessione

La procedura è identica alla Procedura di connessione del connettore INPUT.

3 3 26 ferritecore
Fissaggio del nucleo di ferrite

Per evitare interferenze elettromagnetiche, collegare il nucleo in ferrite incluso ai cavi del connettore [REMOTE] e del connettore [FAULT OUTPUT] seguendo i passaggi descritti di seguito.

Elementi da utilizzare
  • Nucleo in ferrite (incluso)

  • Fascetta per cavi (inclusa)

Metodo di installazione
  1. Tirare le linguette.

    3 3 27 ferritecore
  2. Aprire il nucleo di ferrite.

    3 3 28 ferritecore
  3. Far passare il cavo attraverso il nucleo in ferrite come mostrato nell’illustrazione.

    3 3 29 ferritecore
  4. Chiudere il nucleo di ferrite.
    Assicurarsi che entrambe le linguette del nucleo in ferrite siano bloccate.

    3 3 30 ferritecore
  5. Utilizzare la fascetta per cavi per assicurare il cavo alla linguetta.
    Tagliare le parti superflue della fascetta per cavi, se necessario.

    3 3 31 ferritecore

3.2.6. Collegamento del cavo di alimentazione

important AVVISO

Spegnere l’interruttore di alimentazione prima di collegare il cavo di alimentazione.

Collegare il cavo di alimentazione incluso nell’ordine seguente.

  1. Collega la spina del cavo di alimentazione in dotazione al connettore AC IN.

  2. Collegare la spina all’altra estremità del cavo di alimentazione a una presa di corrente.

warning AVVERTENZA

  • Questo prodotto è progettato per essere collegato alla messa a terra. Per evitare scosse elettriche e danni al dispositivo, utilizzare il cavo di alimentazione incluso nella confezione per garantire un collegamento alla messa a terra affidabile. Se non si è sicuri di come effettuare la connessione, contattare il centro di assistenza tecnica.

  • Assicurarsi di utilizzare il cavo di alimentazione fornito con il prodotto. L’utilizzo di un altro cavo di alimentazione potrebbe causare surriscaldamento o scosse elettriche.

Quando si scollega il cavo di alimentazione, staccare prima la spina dalla presa di corrente, quindi scollegare il cavo di alimentazione dall’unità principale.

3.3. Accensione dell’alimentazione

caution ATTENZIONE

Prima di accendere l’apparecchio, assicurarsi che non sia presente alcun segnale audio nel connettore di ingresso analogico. Se è presente un segnale audio, all’accensione potrebbe essere applicato un input eccessivo agli altoparlanti, con il rischio di danneggiare il sistema di altoparlanti o causare affaticamento uditivo a causa del volume elevato. Inoltre, qualora si verificasse un’anomalia negli altoparlanti o nel cablaggio, il circuito di protezione si attiverà immediatamente all’accensione. Controllare se ci siano eventuali problemi con il cablaggio, ecc.

Accendere l’apparecchio utilizzando l’interruttore di alimentazione sul pannello frontale.

2 1 02 powerswitch

Quando l’interruttore di alimentazione è acceso, è possibile passare anche alla modalità di sospensione a risparmio energetico ( POWER SUPPLY ). Per riattivare il dispositivo dalla modalità di sospensione, premere la manopola principale per visualizzare la schermata di conferma, quindi selezionare OK.

note NOTA

  • È possibile impostare se, quando si preme l’interruttore di alimentazione, avviare l’unità sempre nello stato di accensione, oppure avviarla nello stesso stato dell’ultima volta (unità accesa o in modalità sospensione) ( POWER ON DEFAULT ).

Le impostazioni vengono salvate allo spegnimento (quando il cavo viene scollegato dalla presa di corrente). Quando si riaccende l’alimentazione, il prodotto si avvierà con i valori di impostazione salvati.

3.4. Setup

note NOTA

È possibile configurare XMS anche in ProVisionaire Design. Per maggiori dettagli, consultare i manuali riportati di seguito.

ProVisionaire Design User Guide
Questa guida illustra le impostazioni generali disponibili in ProVisionaire Design.

Guida alla configurazione di New CIS Ecosystem (Workflow Edition)
Questa guida illustra il flusso di lavoro per la creazione di un sistema utilizzando i prodotti New CIS Ecosystem, tra cui la XMS Series e ProVisionaire Design.

3.4.1. Informazioni di identificazione del dispositivo

Impostazione dello UNIT ID

Quando ci si connette a ProVisionaire Design, è necessario impostare un ID per identificare la XMS Series sulla rete. L’impostazione predefinita di fabbrica è 01. Se gli stessi modelli sono presenti in una rete, assicurarsi che gli ID non si sovrappongano. Lo UNIT ID impostato diventerà effettivo dopo il riavvio del prodotto.

  1. Spostare il cursore su UNIT ID nella schermata HOME e premere la manopola principale.

    3 5 02 1D
  2. Selezionare “UNIT ID” e premere la manopola principale.

    3 5 03 1D
  3. Ruotare la manopola principale per selezionare il carattere che si desidera immettere e premere la manopola principale per confermare il carattere.

  4. Nella schermata di conferma del riavvio, selezionare YES. Dopo il riavvio, lo UNIT ID impostato verrà visualizzato nella schermata HOME.

Impostazione del DEVICE NAME

Quando ci si connette a ProVisionaire Design, assegnare un nome del dispositivo per questo prodotto in modo da poterlo identificare nell’app. L’impostazione predefinita è una combinazione del nome del modello e di un numero.

  1. Spostare il cursore su DEVICE NAME nella schermata HOME e premere la manopola principale.

    3 5 08 1D
  2. Selezionare “NAME” e premere la manopola principale.

    3 5 03 1D
  3. Impostare il nome del dispositivo per questo prodotto.

    note NOTA

    • È possibile inserire un nome lungo fino a 32 caratteri.

    • I caratteri che è possibile inserire sono i seguenti:
      ABCDEFGHIJKLMNOPQRSTUVWXYZ
      abcdefghijklmnopqrstuvwxyz
      0123456789
      ! “ # $ % & ‘ ( ) * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | } ~ (spazio)

    • Altri caratteri inseriti in ProVisionaire Design verranno visualizzati come un simbolo “□”.

  4. Nella schermata di conferma del riavvio, selezionare YES. Dopo il riavvio, il nome del dispositivo impostato verrà visualizzato nella schermata HOME.

3.4.2. Ingresso audio

Impostazione della commutazione degli ingressi

Aprire la schermata delle impostazioni selezionando MENU → SETUP → INPUT SETTINGS → INPUT SOURCE SELECT , e impostare la sorgente di ingresso per ciascun canale.

3 5 01 1D

Inoltre, verificare che le seguenti impostazioni siano appropriate:
● Per analogico
・SENSITIVITY (Sensibilità in ingresso)
Schermata MENU → SETUP → INPUT SETTINGS → INPUT SENSITIVITY

4 7 03 1D

● Per Dante
・Fs (frequenza di campionamento in ingresso/uscita di Dante)
Schermata MENU → NETWORK → Dante → Fs
L’impostazione predefinita è 96 kHz.

・SECONDARY (connessione ridondante/collegamento a cascata)
Schermata MENU → NETWORK → Dante → SECONDARY
L’impostazione predefinita è la connessione ridondante.

4 7 16 1D

3.4.3. Instradamento

Imposta l’instradamento del segnale audio. È possibile sommare più segnali di ingresso.
Per le impostazioni, andare alla schermata MENU → PROCESSING → ROUTER.

4 8 05 1D

Verificare la sorgente di ingresso (IN1-8 o IN1-4) e la destinazione di uscita (OUTPUT) e impostare [ icon arrow ] nel punto di intersezione.
Per impostazione predefinita, i segnali provenienti da tutti i connettori di ingresso vengono emessi dall’altoparlante con lo stesso numero di canale.

3.4.4. Uscita audio (altoparlante)

Verificare che la modalità di amplificazione e l’allocazione della potenza (Power Sharing) siano appropriate per gli altoparlanti da collegare.
L’impostazione predefinita per la modalità amplificatore è 8 Ω. Per impostare il valore a 4 Ω o utilizzare una connessione ad alta impedenza, è necessario modificare l’impostazione.
Le impostazioni predefinite di condivisione della potenza per ciascun canale sono le seguenti:
・XMS24s8/-D, XMS12s4/-D: 300 W
・XMS12s8/-D, XMS06s4/-D: 150 W

Per l’impostazione, andare alla schermata MENU → SETUP → AMP SETTINGS → MODE/POWER-SHARING.

4 7 09 2D

● Impostazione della modalità dell’amplificatore
Selezionare tra 4 Ω, 8 Ω, 70 V o 100 V in base all’impedenza dell’altoparlante da collegare.

● Impostazione del Power Sharing
Impostare la potenza richiesta per ciascun canale. L’assegnazione è definita da un gruppo di quattro canali.
Per maggiori dettagli, fare riferimento alla sezione "POWER SHARING" all’inizio di questo manuale e alla spiegazione della schermata MODE/POWER SHARING .

3.4.5. Controllo del cablaggio

Questa sezione spiega come modificare il valore del volume e la modalità di attivazione/disattivazione dell’audio, operazioni necessarie per verificare il cablaggio. Prima di verificare i collegamenti, si consiglia di impostare il volume di tutti i canali al minimo per evitare danni agli altoparlanti e altri problemi. Verificare il cablaggio mentre i segnali audio vengono emessi da un mixer o da un altro dispositivo collegato al connettore di ingresso analogico.

note NOTA

Controllare l’indicatore INPUT SOURCE (Redundant) & SIGNAL nella schermata HOME per confermare che i segnali di ingresso vengano ricevuti correttamente.

● Modifica del volume
Selezionare il volume nella schermata HOME e regolarlo ruotando la manopola principale.

3 6 01 1D

● Procedura per silenziare e riattivare l’audio
Per silenziare o riattivare l’audio di ciascun canale, spostare il cursore sul canale desiderato nella schermata HOME e premere contemporaneamente la manopola principale e il pulsante [ back key ] (Indietro).
Quando un canale è silenziato, l’icona Mute sulla schermata si illumina di rosso.

note NOTA

Anche se non è facile verificare l’uscita del segnale perché l’altoparlante è installato in una posizione remota, è possibile utilizzare la funzione OUTPUT METER nella schermata HOME per controllare se all’altoparlante sia applicata tensione.
