3. Creazione dei collegamenti

3.1. Accensione/spegnimento

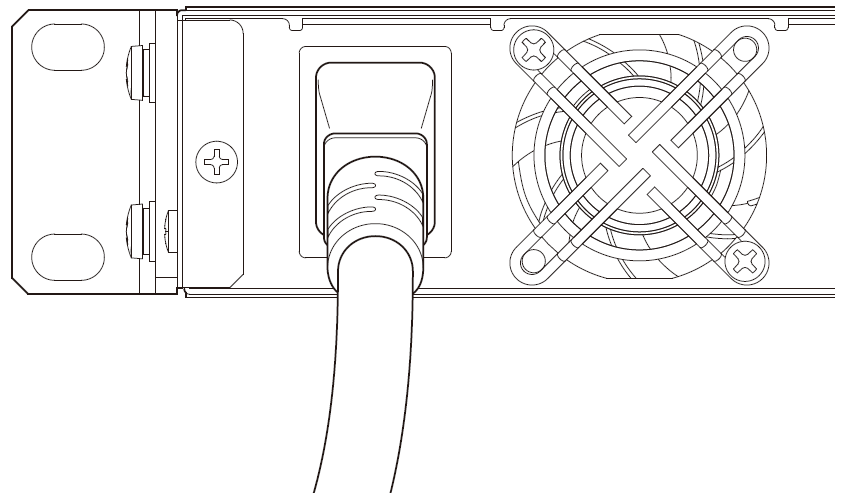

  1. Per accendere, collegare innanzitutto il cavo di alimentazione all’unità, quindi inserire la spina del cavo nella presa di corrente CA.

  2. Per spegnere, scollegare il cavo di alimentazione dalla presa di corrente CA.

Il DME5/DME3 non dispone di un interruttore di alimentazione. Accendere/spegnere collegando e scollegando il cavo di alimentazione.
power on off

caution Attenzione

  • Dopo aver spento l’alimentazione, attendere almeno 5 secondi prima di riaccenderla. In caso contrario, si possono verificare malfunzionamenti.

3.2. Installazione del gancio di tenuta

Per prevenire lo scollegamento accidentale del cavo USB, procedere come indicato di seguito per installare il gancio di tenuta del cavo in dotazione.

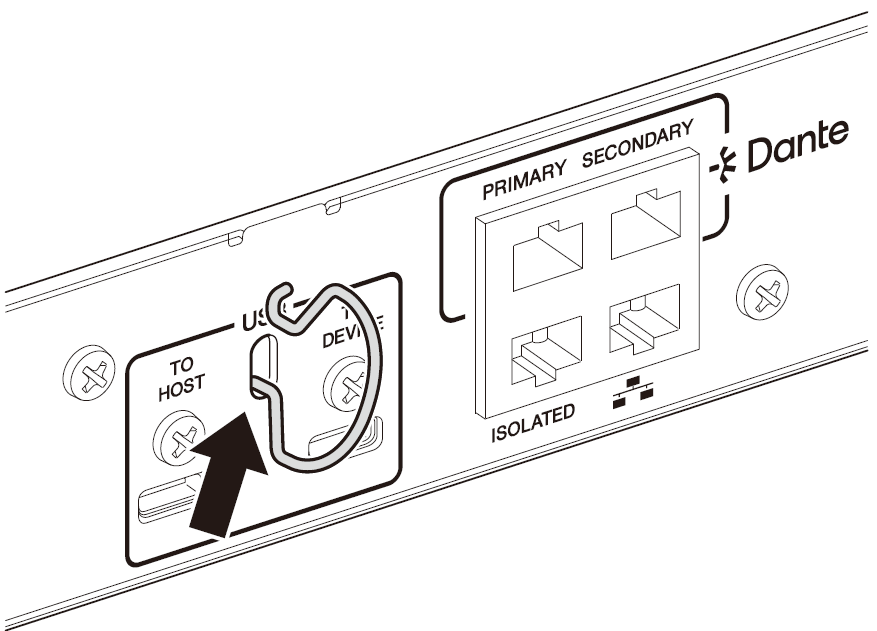

  1. Inserire un’estremità del gancio di tenuta nella parte bassa dello slot di sicurezza, situato tra i connettori USB sul pannello posteriore.

fook1

  1. Inserire l’altra estremità del gancio di tenuta nella parte alta dello slot di sicurezza.

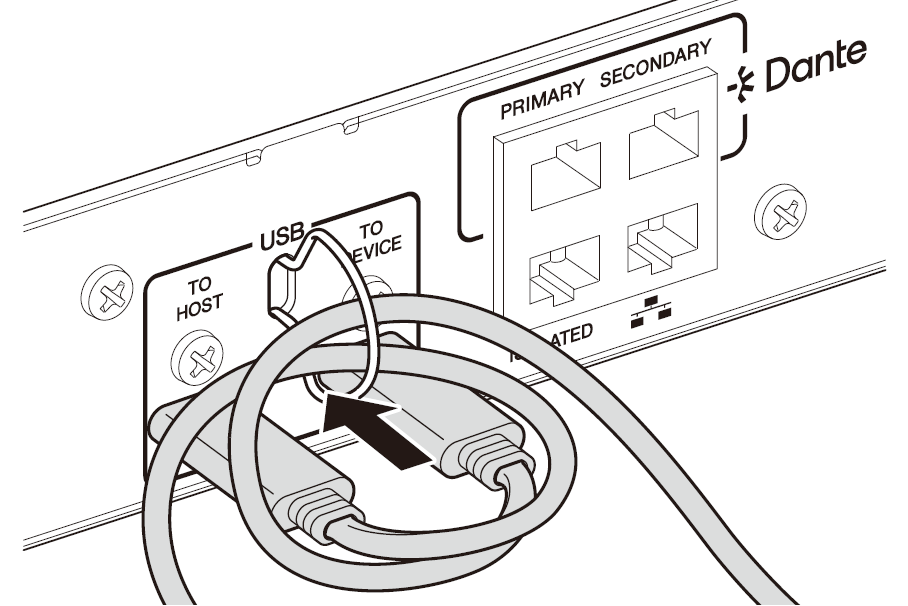

  1. Far passare il cavo USB attraverso il gancio di tenuta e collegarlo al connettore USB.

fook2

3.3. Installazione dei connettori Euroblock

Utilizzare i connettori Euroblock in dotazione per collegarsi ai connettori [INPUT], [OUTPUT], o [GPI].

3.3.1. Preparazione e impiego dei cavi

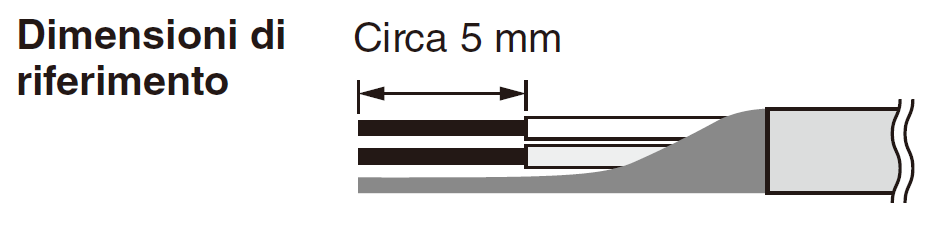

Spellare il cavo da collegare al connettore Euroblock come mostrato nell’immagine seguente e collegare i cavi conduttori. Si noti che il peso o la vibrazione dei cavi connessi all’Euroblock possono causare la rottura dei conduttori dovuta alla sollecitazione dei metalli. Fissare il cavo alla linguetta del connettore Euroblock mediante la fascetta fermacavi inclusa.

5mm

caution Attenzione

  • Se Euroblock è connesso con fili conduttori, non saldarne le estremità.

Se i collegamenti vengono inseriti e disinseriti
frequentemente, si consiglia di utilizzare terminali pin dotati di manicotti di isolamento. Utilizzare i connettori pin come quello di seguito mostrato.

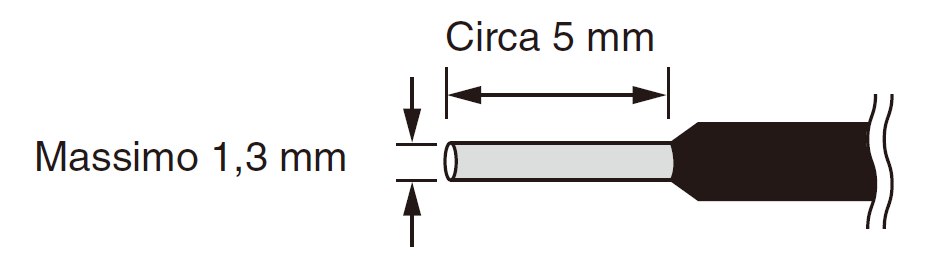

Utilizzare un modello con un diametro massimo di 1,3 mm e lunghezza di circa 5 mm (come ad esempio il modello AI0, 5-6WH prodotto da Phoenix Contact).

1.3mm

3.3.2. Fissaggio di un connettore Euroblock

In questa sezione, viene utilizzato un connettore Euroblock a 3 pin per i connettori [INPUT]/[OUTPUT] quale esempio per spiegare come fissare un connettore Euroblock.

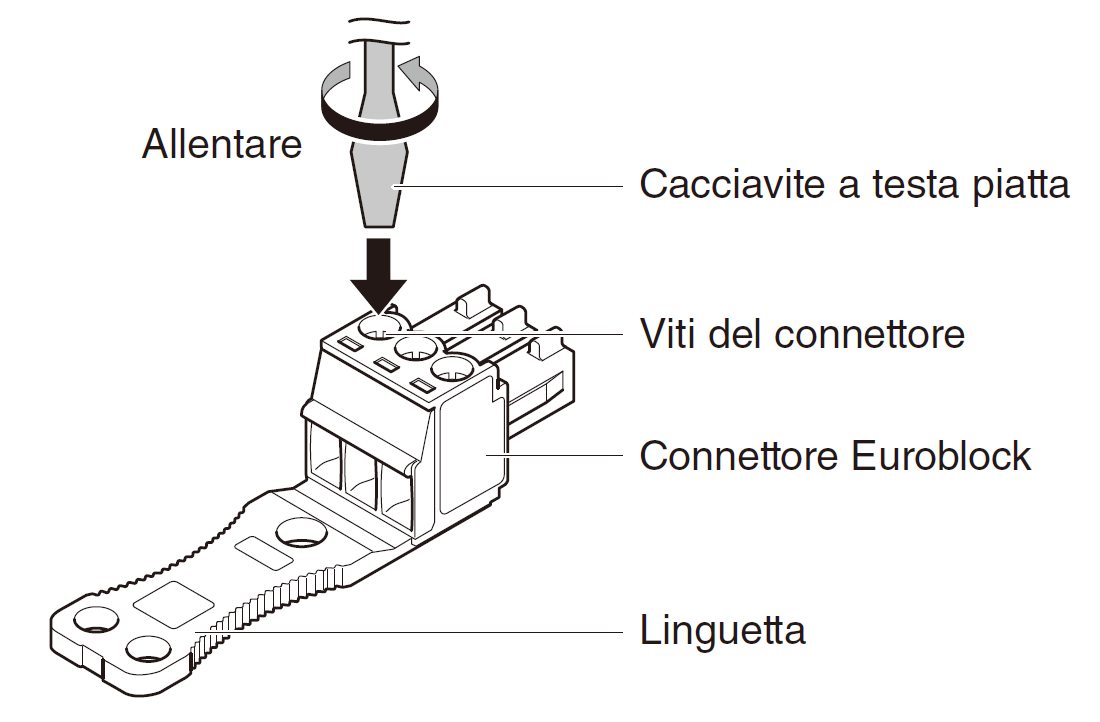

  1. Allentare le viti dei connettori.

    euro step1

note NOTA

  • Utilizzare un cacciavite a testa piatta con una lama larga 2 mm o meno per le spine Euroblock (16 pin) per i connettori [GPI] e 3 mm o meno per le spine Euroblock (3 pin) per i connettori [INPUT]/[OUTPUT] ([Ingresso]/[Uscita]).

  1. Inserire il cavo.

euro step2

  1. Serrare le viti del connettore in sicurezza.
    Tirare il cavo per assicurarsi che non si scolleghi accidentalmente.

  2. Utilizzare la fascetta fermacavi inclusa per assicurare il cavo alla linguetta.

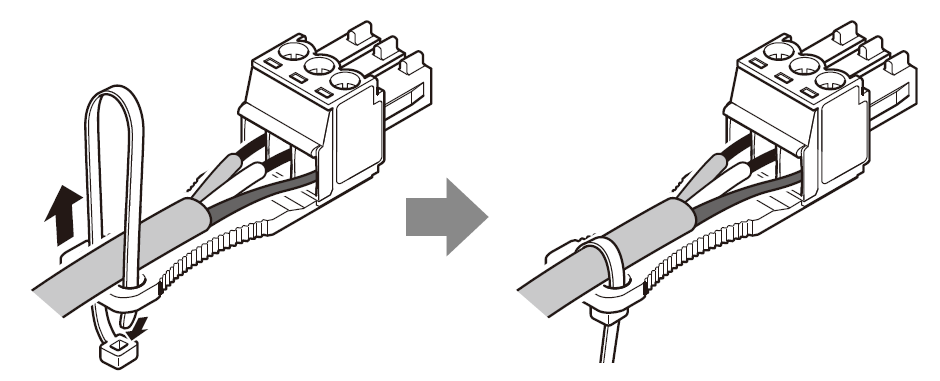

    Per connettori [INPUT]/[OUTPUT] (a 3 pin)

    euro step4 1

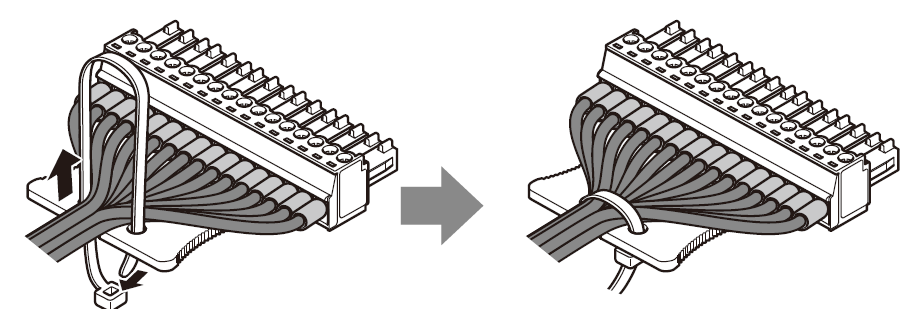

    Per connettori [GPI] (a 16 pin)

    euro step4 2

    note NOTA

    • Rimuovere eventuali sezioni inutili della fascetta fermacavi.

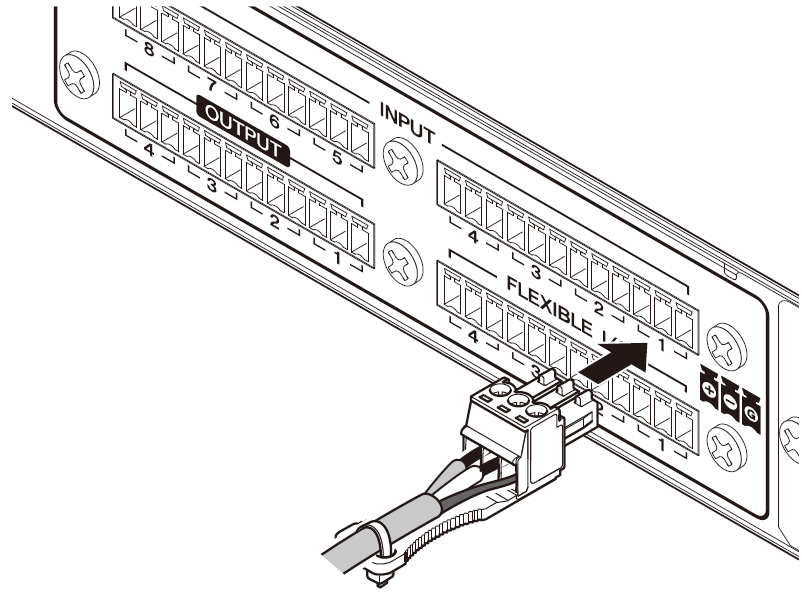

  3. Fissare il connettore Euroblock al connettore [GPI] o al connettore [INPUT] o [OUTPUT] sull’unità.

euro step5 1

note NOTA

  • Per il collegamento di un cavo non bilanciato al connettore [INPUT] (Ingresso), connettere le estremità "-" e "G" dell’Euroblock con un filo di collegamento.

euro step5 2

3.4. Collegamento a un connettore [GPI]

Connettere i dispositivi GPI (Generale  Scopo  Interfaccia) ai connettori [GPI] sul pannello posteriore. Il GPI viene utilizzato per immettere e inviare segnali di controllo da e verso dispositivi esterni, come i controller.

gpi connection

Ogni connettore [GPI] del DME5 ha 16 porte di ingresso e 8 porte di uscita.
Ogni connettore [GPI] del DME3 ha 8 porte di ingresso e 4 porte di uscita.

  • La tensione di uscita di ciascun terminale +5 V CC è 5 V. La corrente massima che può essere prelevata dai due terminali +5 V CC è 100 mA in totale.
    Quando si utilizzano contemporaneamente un interruttore/resistore variabile e un LED/relè, collegare l’interruttore/resistore variabile a un terminale e il LED/relè all’altro terminale.

  • I connettori [IN] da 1 a 15 del DME5 e i connettori [IN] da 1 a 7 del DME3 rilevano tensioni comprese tra 0 e 5 V.
    Solo il connettore [IN] 16 del DME5 e il connettore [IN] 8 del DME3 supportano l’ingresso +24 V, rilevando tensioni comprese tra 2,5 e 24 V come alte e tensioni inferiori a 2,5 V come basse.

  • I connettori [OUT] sono uscite a collettore aperto che commutano tra aperto o terra. La tensione massima applicabile è +12 V. La corrente massima applicabile è 75 mA per porta.
    Utilizzare ProVisionaire Design per assegnare parametri ai controller GPI e configurare altre impostazioni.

note NOTA

  • Specificare dei canali di ingresso/uscita in ProVisionaire  Design consente di richiamare le preimpostazioni da un dispositivo esterno GPI collegato, di modificare i parametri e di inviare segnali a dispositivi GPI esterni. Per il metodo di configurazione, fare riferimento a "Guida per l’utente di ProVisionaire Design".
