7. Rete
Questa sezione spiega le specifiche di rete e le connessioni del DME.
7.1. Porte di comunicazione

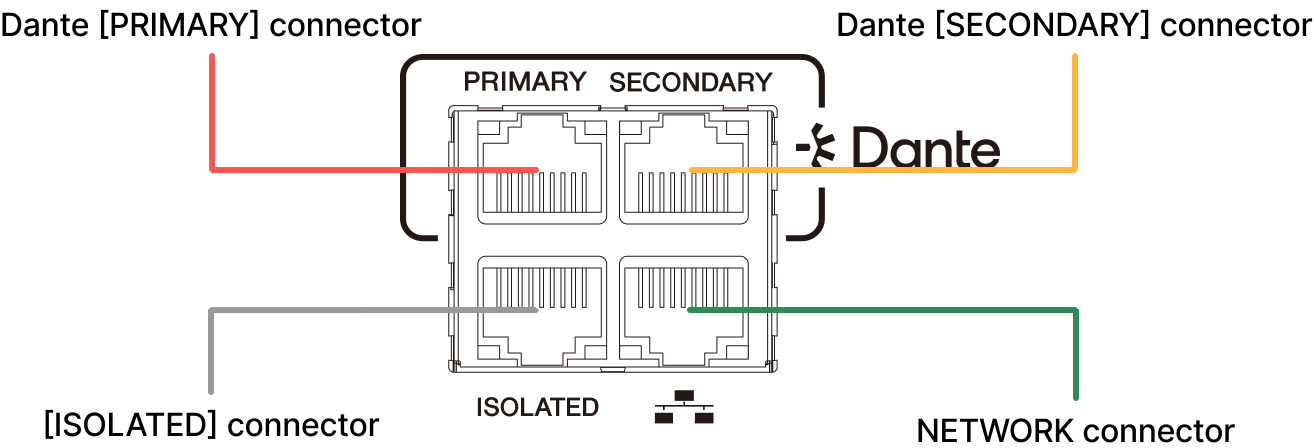

Il DME ha quattro porte di comunicazione. Per informazioni sulle singole porte, fare riferimento al "Pannello posteriore".
NOTA
-
Attualmente, il connettore ISOLATED (Isolato) non funziona anche se connesso (a partire dalla versione firmware del dispositivo 3.0.0).
Questo problema verrà affrontato in un futuro aggiornamento.
7.2. Modalità di rete
Esistono due modi per connettere un DME a una rete Dante: connessione ridondante e connessione daisy chain. Oltre all’impostazione della linea di controllo (unita/separata), è possibile scegliere tra quattro modalità di rete. Utilizzare Dante Controller per modificare le impostazioni della modalità di rete.
| Quando si apportano modifiche, fare attenzione a non creare un loop di rete. |
|
Control (Controllo)
|
|||
|
Separated (Separato)
|
Merged (Unito)
|
||
|
Dante Secondary Port (Porta secondaria Dante) |
Redundant (Ridondante) |
1. Redundant
|
2. Redundant
|
|
Daisy Chain |
3. Daisy Chain
|
4. Daisy Chain
|
|
1. Redundant - Modalità di Control Separated (valore predefinito)
|
|
In questa modalità, la linea di controllo, la linea Dante Primary e la linea Dante Secondary sono tutte separate.
|
2. Redundant - Modalità di Control Merged
|
|
Questa modalità sovrappone la linea di controllo alla linea Dante Primary.
|
3. Daisy Chain - Modalità di Control Separated
|
|
La linea di controllo e la linea Dante sono separate e Dante è impostato sulla modalità di connessione daisy chain.
|
4. Daisy Chain - Modalità di Control Merged
|
|
Questa modalità sovrappone la linea di controllo alla linea Dante e Dante è collegato in una connessione daisy chain.
|
7.3. Informazioni su Dante
Il DME utilizza Dante come protocollo per la trasmissione dei segnali audio digitali. Dante è un protocollo audio di rete sviluppato da Audinate. In un ambiente di rete compatibile con Gigabit Ethernet, offre il vantaggio di poter trasmettere più segnali audio con diverse frequenze di campionamento/velocità in bit, nonché segnali di controllo del dispositivo, all’interno della stessa rete.
Per maggiori informazioni su Dante, visitare il sito web di Audinate.
http://www.audinate.com/
Ulteriori informazioni sono disponibili sul sito web Yamaha Pro Audio.
https://www.yamahaproaudio.com/
NOTA
-
Non utilizzare la funzione EEE(*) degli switch di rete in una rete Dante.
La funzione EEE potrebbe causare scarse prestazioni di sincronizzazione dell’orologio, con conseguenti interruzioni dell’audio.
Pertanto, tenere presente quanto segue:-
Se si utilizzano switch gestiti, disattivare la funzione EEE di tutte le porte utilizzate per il traffico Dante. Non utilizzare switch che non possono disattivare la funzione EEE.
-
Se si utilizzano switch non gestiti, non utilizzare quelli che supportano la funzione EEE. In tali interruttori la funzione EEE non può essere disattivata.
* Funzione EEE (Energy Efficient Ethernet): una tecnologia che riduce il consumo energetico dei dispositivi Ethernet quando il traffico di rete è basso. È anche nota come Green Ethernet o IEEE802.3az.
-
■ Relazione tra latenza e numero di hop
L’impostazione di latenza appropriata per i segnali inviati e ricevuti sulla rete audio di Dante varia a seconda del metodo di connessione e della scala. Questa sezione spiega come impostare la latenza in base allo stato di connessione dei dispositivi abilitati per Dante connessi al DME.
L’impostazione della latenza per la rete audio di Dante dipende dal numero di hop in quella rete.
Il numero di hop è il numero di switch tra le connessioni più lontane dei dispositivi Dante. Oltre agli hub di commutazione, gli switch sono integrati anche nei dispositivi DME e I/O. Il numero di hop fornisce un’idea della latenza da impostare. Di seguito sono riportate le impostazioni di latenza tipiche per vari numeri di hop.
| Numero di hop | Latenza (ms) |
|---|---|
|
Fino a 3 |
0,25 |
|
Fino a 5 |
0,5 |
|
Fino a 10 |
1,0 |
|
Fino a 20 |
2,0 |
|
21 o più
|
5,0 |
7.4. Esempi di connessione
7.4.1. Connessione ridondante
Le connessioni ridondanti di Dante creano un ambiente più resistente ai guasti di rete rispetto alle reti costruite utilizzando catene daisy chain. Una connessione ridondante è un metodo di connessione costituito da due linee: una linea principale (primaria) e una sotto-linea (secondaria). Normalmente la comunicazione avviene sulla linea primaria, ma se si verifica un problema sulla linea primaria, come una disconnessione, la comunicazione passa automaticamente alla linea secondaria.

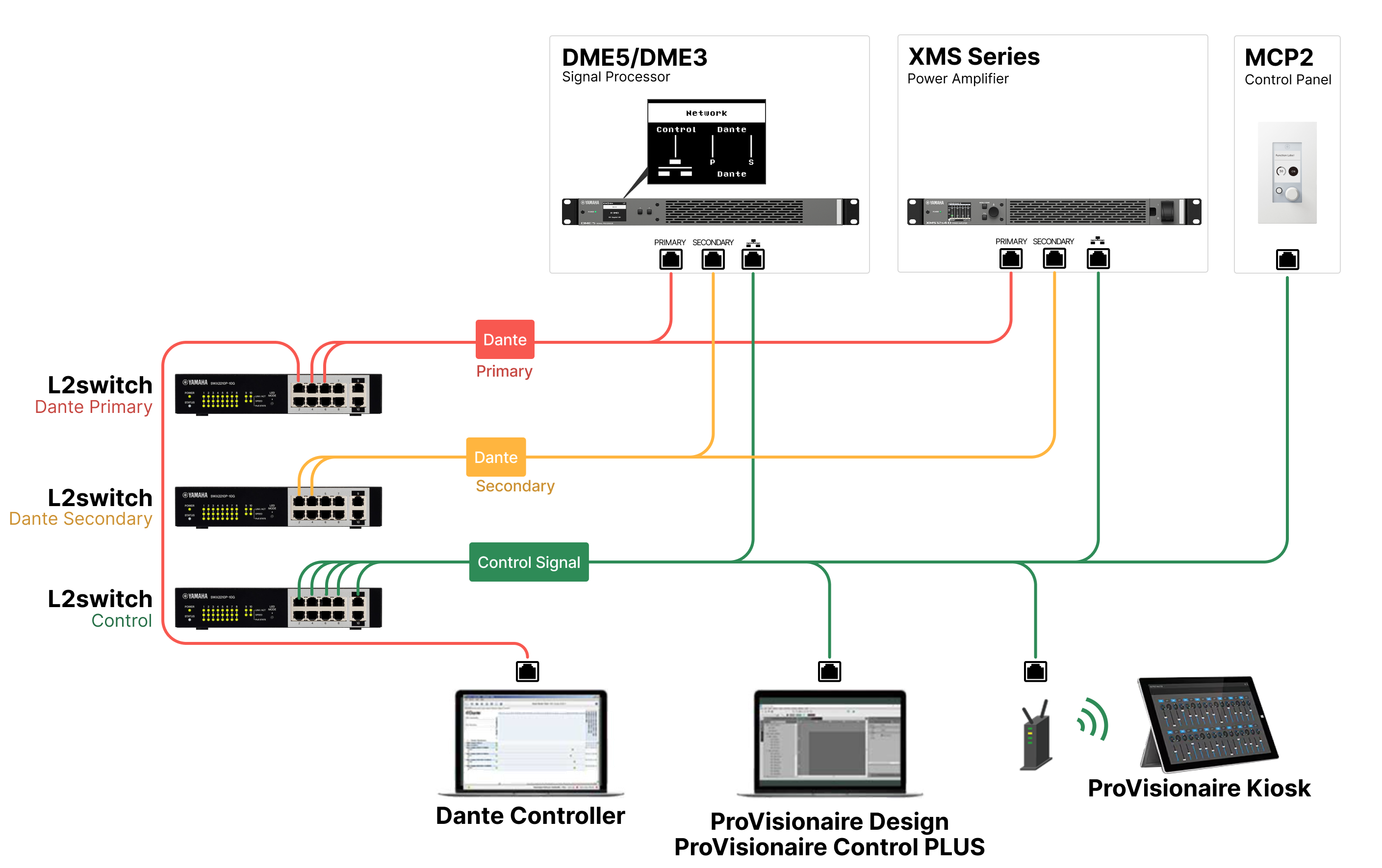

Control Separated
NOTA
-
Quando si realizza un sistema come quello mostrato sopra, impostare la modalità di rete DME su "Redundant - Modalità di Control Separated".

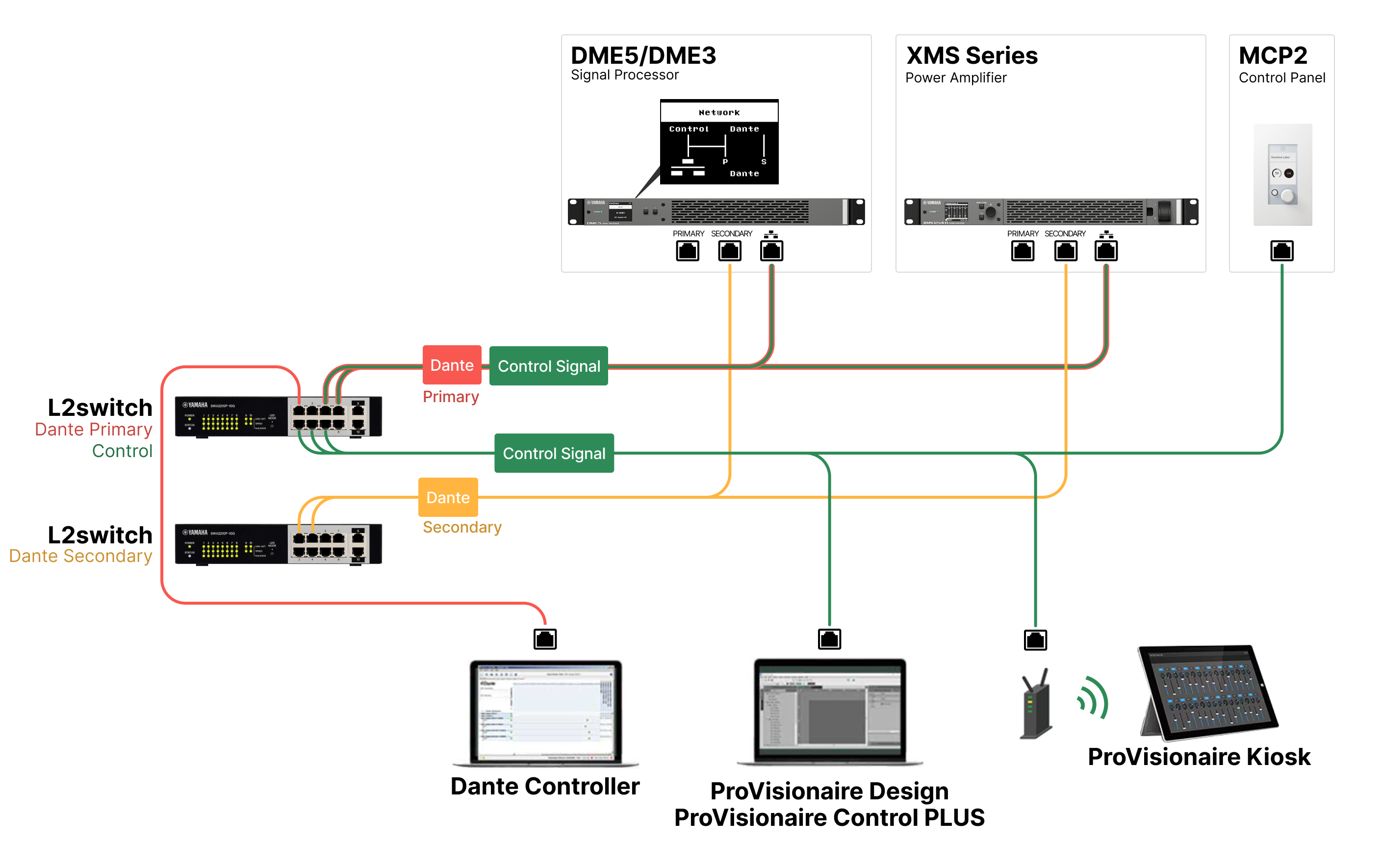

Control Merged
NOTA
-
Quando si crea un sistema come quello mostrato sopra, impostare la modalità di rete DME su "Redundant - Modalità di Control Merged".
-
Se si utilizzano la rete audio Dante e una rete ProVisionaire Design sullo stesso computer, si consiglia di utilizzare più NIC per separare le reti.
7.4.2. Collegamento daisy chain
Il collegamento daisy chain è un metodo per collegare i dispositivi in serie. Semplifica la costruzione della rete e riduce il numero di switch di rete necessari.
Tuttavia, man mano che vengono collegati più dispositivi, aumenta la latenza di trasmissione tra i dispositivi alle estremità della catena. Per evitare interruzioni audio sulla rete Dante, è necessario impostare una latenza di Dante più elevata. Inoltre, se un cavo viene scollegato o danneggiato, la rete verrà segmentata in quel punto e la comunicazione con i dispositivi a valle verrà interrotta.
Se la latenza di Dante è impostata sul valore predefinito (1,0 msec), assicurarsi che il numero di switch tra i due dispositivi Dante più distanti non superi 10. Oltre agli hub di commutazione, gli switch sono integrati anche nei dispositivi DME e I/O. Se il numero di switch supera 10, i ritardi di comunicazione all’interno della rete aumenteranno e potrebbero verificarsi interruzioni dell’audio. Per evitarlo, impostare la latenza di Dante su un valore più alto oppure utilizzare uno switch L2 (compatibile con Gigabit Ethernet) per suddividere la rete.

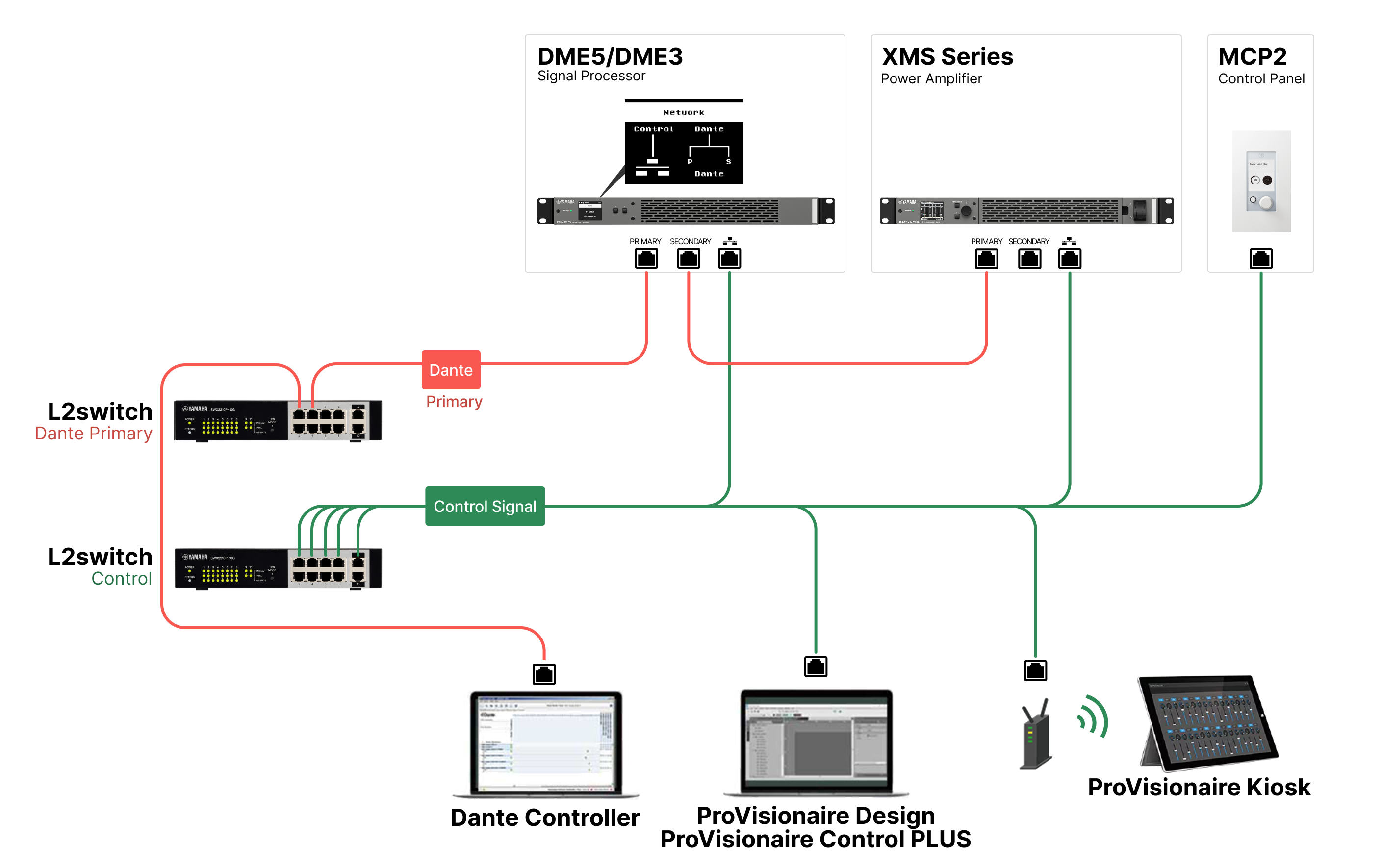

Control Separated
NOTA
-
Quando si realizza un sistema come quello mostrato sopra, impostare la modalità di rete DME su "Daisy Chain - Modalità di Control Separated".

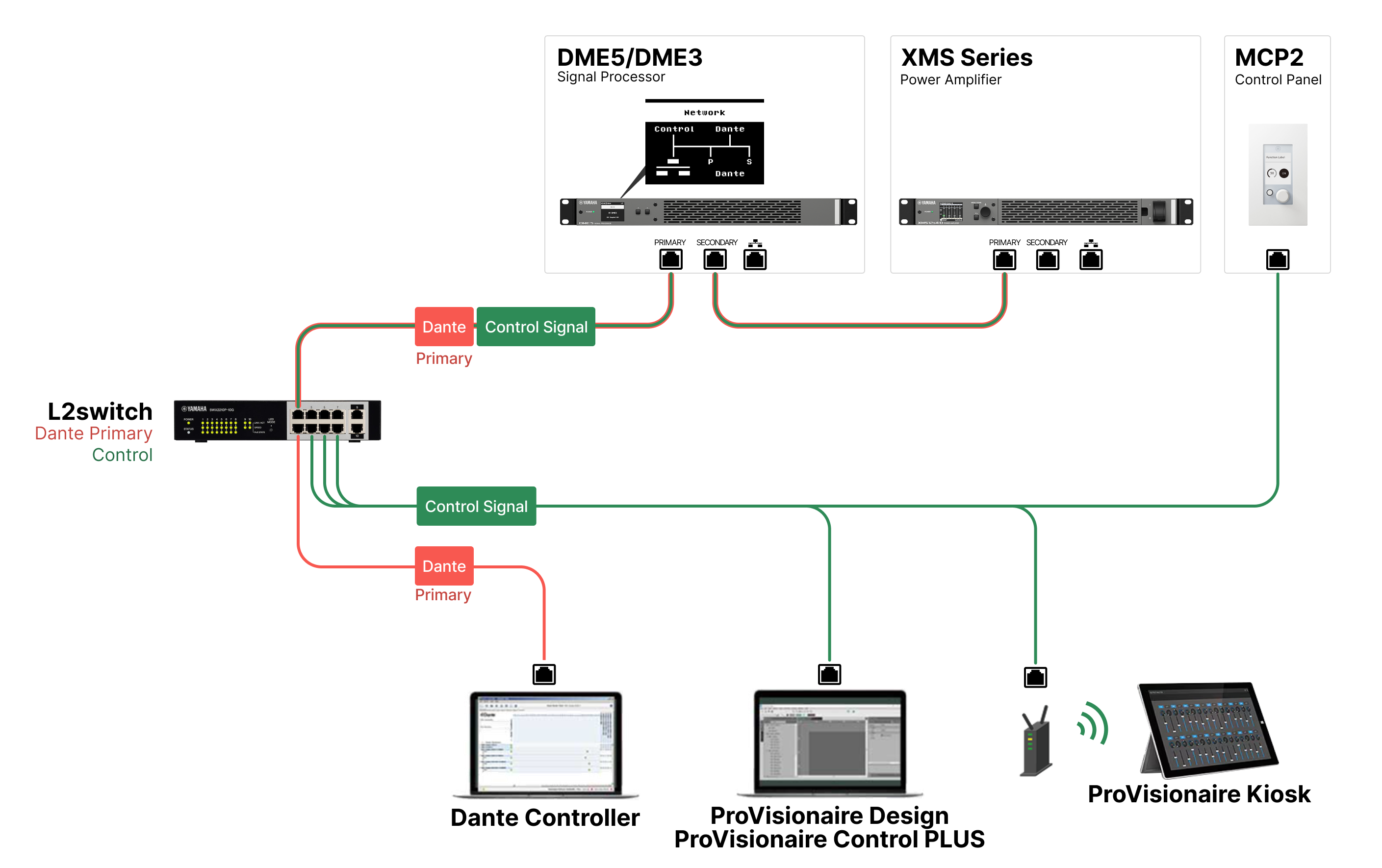

Control Merged
NOTA
-
Quando si crea un sistema come quello mostrato sopra, impostare la modalità di rete DME su "Daisy Chain - Modalità di Control Merged".
-
Fare attenzione a non creare loop nella rete.
