Display

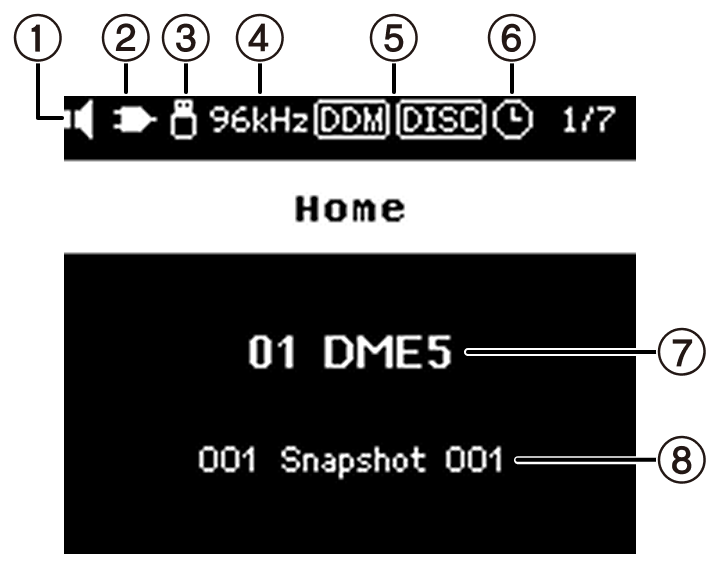

Quando si accende il dispositivo, verrà visualizzata la schermata Home (schermata iniziale).

① Indicatore di stato di disattivazione dell’audio del dispositivo
Indica lo stato di attivazione/disattivazione dell’audio.
Disattiva muto
Attiva muto

② Indicatore di stato del controllo
Indica lo stato di accensione/spegnimento della funzione di controllo.
On
Off

③ Indicatore di stato della memoria USB
Indica lo stato della memoria USB visualizzando un’icona quando questa viene inserita nel connettore USB TO DEVICE (da USB al dispositivo).

④ Indicatore di stato del word clock
Quando il word clock è bloccato, viene visualizzata la frequenza di campionamento (48 kHz o 96 kHz).
Se il word clock è sbloccato o i dati di configurazione non sono stati trasferiti da ProVisionaire Design, verrà visualizzato.

⑤ Indicatore di stato DDM (Dante Domain Manager)
Unito al dominio DDM
Unito al dominio DDM ma non connesso al server DDM

Impostazione LOCAL CONTROLLER ACCESS (Accesso al controller locale) del server DDM
Lettura Scrittura: Può essere modificato
Sola lettura: Non può essere modificato

⑥ Indicatore di stato dello Scheduler (Programmatore)
Se lo Scheduler è stato impostato, viene visualizzata un’icona. L’icona inizia a lampeggiare un minuto prima dell’evento programmato.

⑦ ID unità e nome dispositivo
Visualizza l’ID dell’unità e il nome del dispositivo. L’ID dell’unità e il nome del dispositivo possono essere modificati in ProVisionaire Design.

⑧ Nome snapshot
Visualizza il nome dell’ultimo snapshot richiamato in ProVisionaire Design.
Gli snapshot vengono memorizzati e richiamati tramite ProVisionaire Design.

Visualizza l’indirizzo IP e la maschera di sottorete per il controllo di ProVisionaire Design e di altri dispositivi esterni. L’indirizzo IP viene impostato tramite ProVisionaire Design.

Visualizza l’indirizzo IP di Dante e la maschera di sottorete. In modalità ridondante, gli indirizzi IP Dante Primary e Dante Secondary vengono visualizzati su schermate separate. Gli indirizzi IP di Dante vengono impostati tramite Dante Controller.

Visualizza lo stato di I/O FLESSIBILE. Le impostazioni di commutazione In/Out vengono effettuate in ProVisionaire Design.

Visualizza le informazioni sulla versione. La prima riga è la versione del firmware principale. Le righe da 2 a 4 indicano le versioni del firmware che compongono il modulo Dante. A partire dalla seconda riga vengono visualizzate le versioni del firmware Dante, dell’hardware Dante e del software Yamaha. Gli aggiornamenti della versione vengono eseguiti utilizzando ProVisionaire Design.

Visualizza la modalità di rete attualmente impostata. La commutazione della modalità avviene tramite Dante Controller. Per maggiori dettagli sulle modalità di rete, fare riferimento a "Modalità di rete".

In caso di malfunzionamento del DME, sul display verrà visualizzato un messaggio di avviso. Se è già visualizzato un avviso quando si verifica un malfunzionamento di livello superiore, verrà visualizzato l’avviso per il malfunzionamento di livello superiore. Scansionare il codice QR visualizzato sullo schermo con un dispositivo intelligente, come uno smartphone, per visualizzare i dettagli dell’avviso. Per i dettagli su ciascun avviso, fare riferimento a "Elenco dei messaggi" .
