3. Выполнение соединений

3.1. Включение/выключение питания

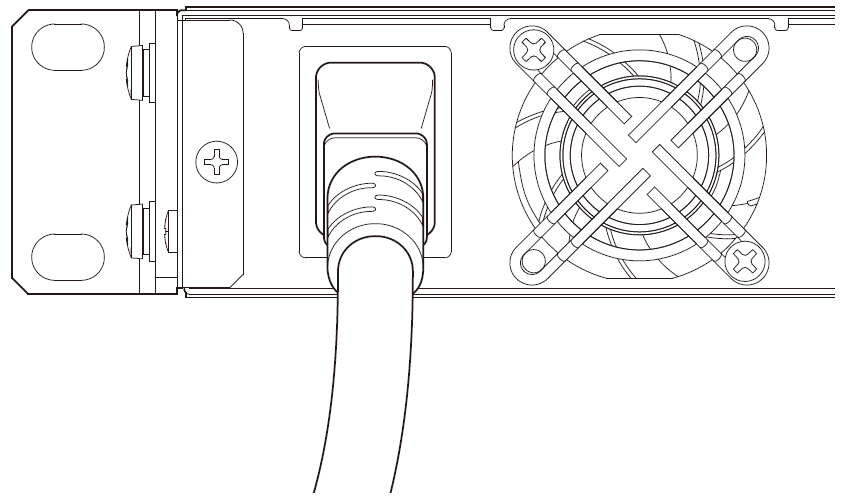

  1. Для включения питания сначала подсоедините кабель питания к устройству, а затем подключите его к сетевой розетке.

  2. Для выключения питания отключите кабель питания от сетевой розетки.

DME5/DME3 не оснащен кнопкой питания. Включайте/выключайте питание путем отключения и подключения кабеля питания.
power on off

caution Внимание

  • При включении питания подождите не менее 5 секунд после выключения питания. В противном случае может возникнуть неисправность.

3.2. Установка крючка для кабеля

Для предотвращения случайного отсоединения USB-кабеля выполните приведенные ниже пункты для установки прилагаемого крючка для кабеля.

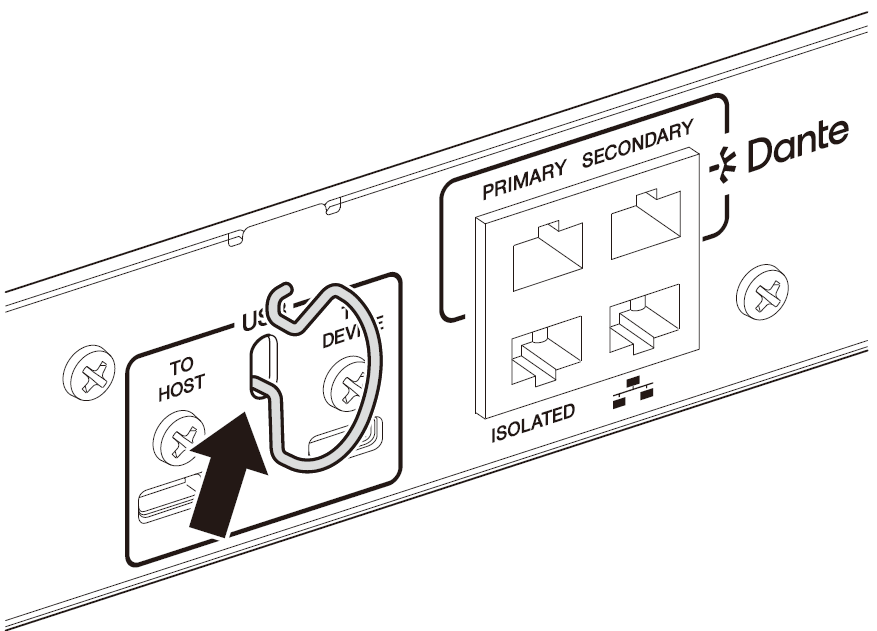

  1. Зацепите один конец прилагаемого крючка для кабеля за нижний конец защитного замка, который находится между разъемами USB на задней панели.

fook1

  1. Вставьте другой конец крючка в верхний конец защитного замка.

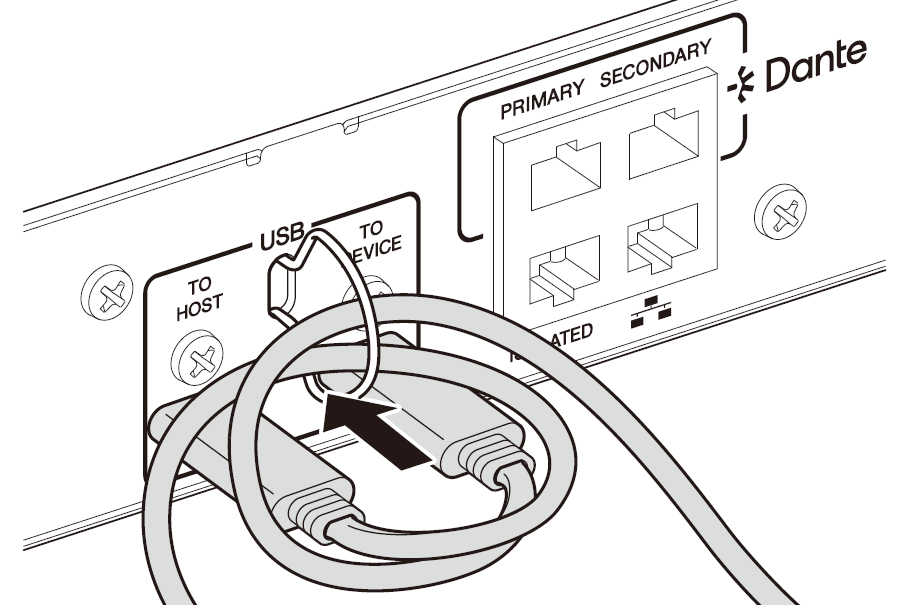

  1. Вставьте USB-кабель через крючок, а затем подсоедините его к одному из USB-разъемов.

fook2

3.3. Установка разъемов Euroblock

Используйте прилагаемые разъемы Euroblock для подключения к разъемам [INPUT], [OUTPUT] или [GPI].

3.3.1. Подготовка и обработка кабельных проводов

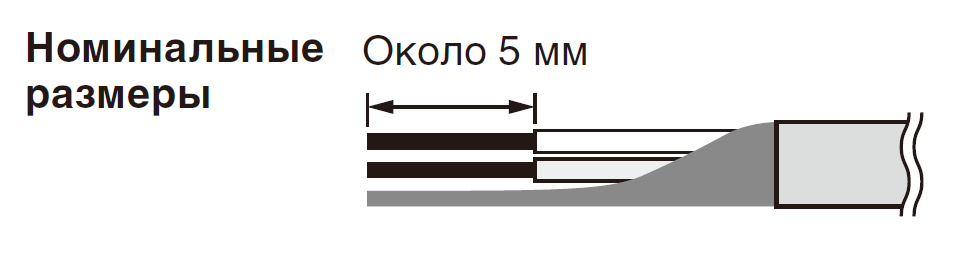

Зачистите конец кабеля для соединения с разъемом Euroblock, как показано ниже, и подключите питающие провода. Следует иметь в виду, что вес или вибрация кабелей, соединенных с разъемом Euroblock, может привести к поломке питающего провода из-за усталости металла. Прикрепите кабель к держателю на разъеме Euroblock с помощью прилагаемой кабельной стяжки.

5mm

caution Внимание

  • При подключении Euroblock с использованием питающих проводов не покрывайте провода припоем.

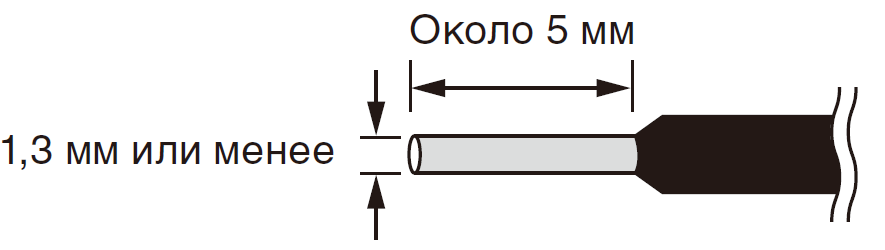

Если провода необходимо часто отключать и переподключать, рекомендуется использовать штырьковые выводы с изолирующей оболочкой. Используйте штырьковые разъемы, аналогичные показанному ниже.

Используйте модель диаметром до 1,3 мм и длиной около 5 мм (например, модель Phoenix Contact AI0, 5-6WH).

1.3mm

3.3.2. Прикрепление разъема Euroblock

В данном разделе в качестве примера для пояснения по прикреплению разъема Euroblock используется 3-контактный разъем Euroblock для разъемов [INPUT]/[OUTPUT].

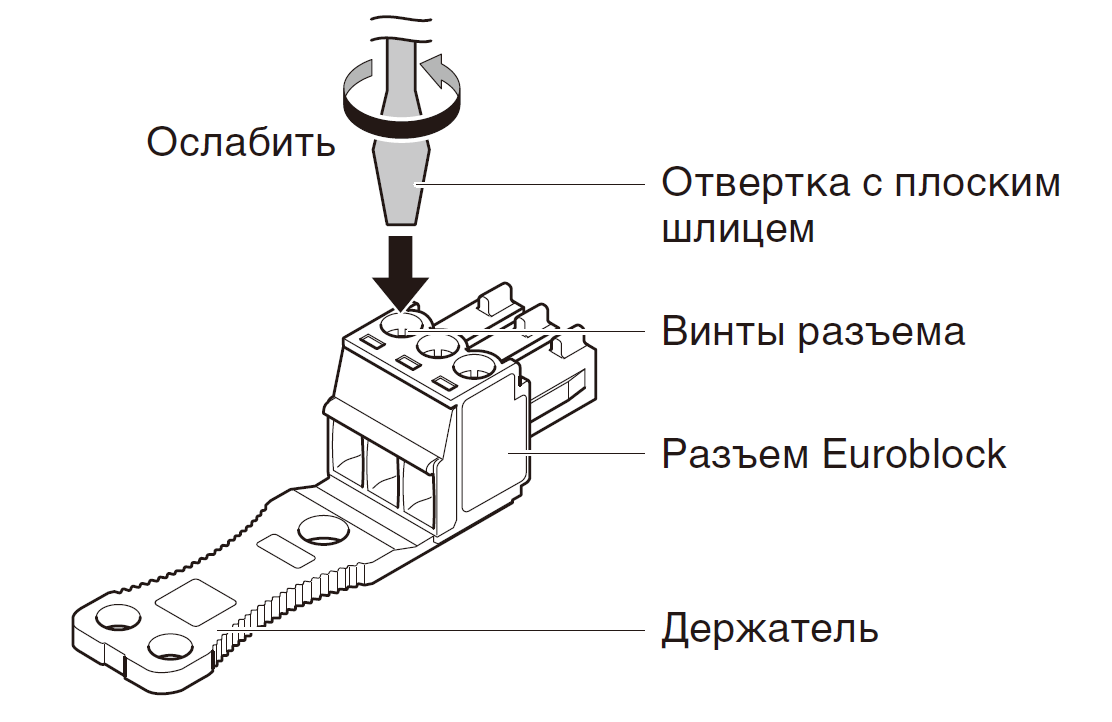

  1. Ослабьте винты разъема.

    euro step1

note ПРИМЕЧАНИЕ

  • Для вилок Euroblock (16-контактных) разъемов [GPI] используйте плоскую отвертку с шириной лезвия 2 мм или менее, а для вилок Euroblock (3-контактных) разъемов [INPUT]/[OUTPUT] — 3 мм или менее.

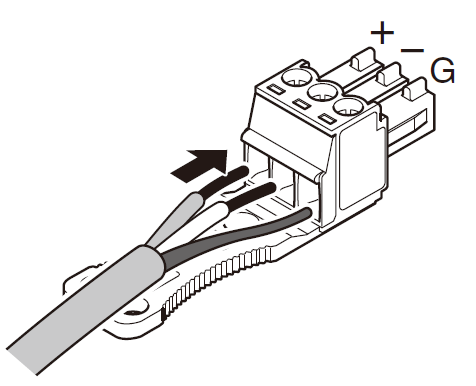

  1. Вставьте кабель.

euro step2

  1. Надежно затяните винты разъема.
    Потяните за кабель, чтобы убедиться, что его невозможно случайно выдернуть.

  2. Используйте прилагаемую кабельную стяжку, чтобы закрепить кабель на держателе.

    Для разъемов [INPUT]/[OUTPUT] (3-контактных)

    euro step4 1

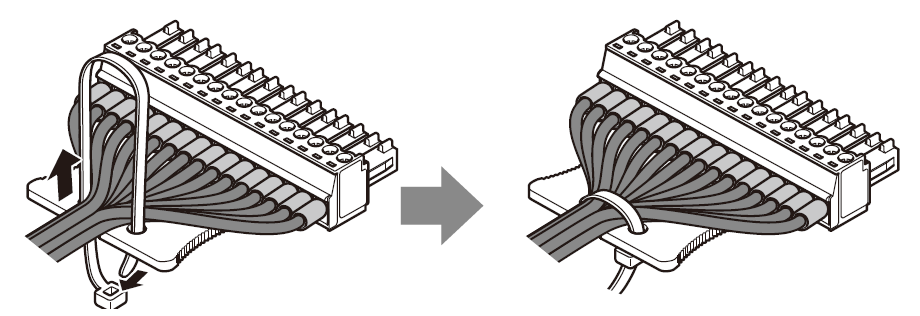

    Для разъемов [GPI] (16-контактных)

    euro step4 2

    note ПРИМЕЧАНИЕ

    • Обрежьте ненужные части кабельной стяжки.

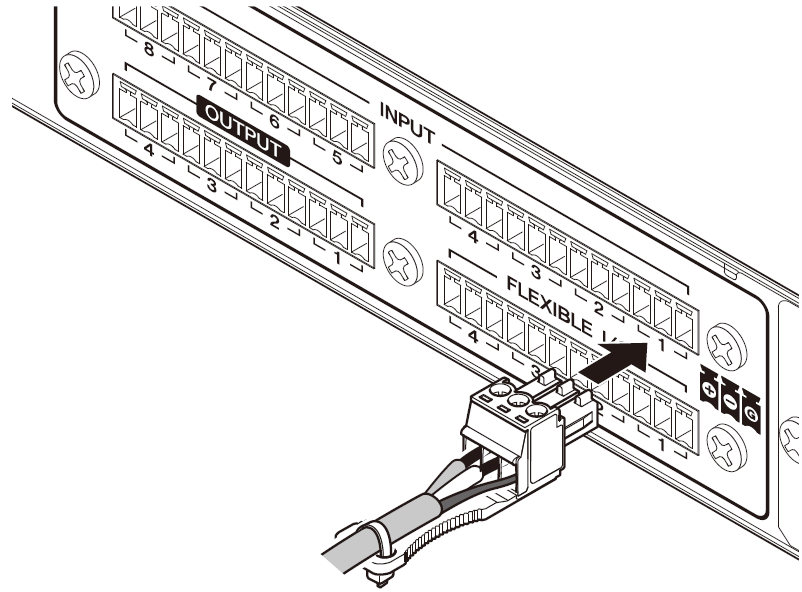

  3. Прикрепите разъем Euroblock к разъему [GPI] или к разъему [INPUT] или [OUTPUT] на устройстве.

euro step5 1

note ПРИМЕЧАНИЕ

  • При подсоединении несбалансированного кабеля к разъему [INPUT] соедините контакты «−» и «G» Euroblock с помощью перемычки.

euro step5 2

3.4. Подключение к разъему [GPI]

Подключите устройства GPI (Интерфейс  Общего  назначения) к разъемам [GPI] на задней панели. GPI используется для входа и выхода управляющих сигналов на внешние устройства, такие как контроллеры, и обратно.

gpi connection

Каждый разъем [GPI] блока DME5 имеет 16 входных и 8 выходных портов.
Каждый разъем [GPI] блока DME3 имеет 8 входных и 4 выходных порта.

  • Выходное напряжение каждого терминала составляет +5 В постоянного тока. Максимальный ток, который может быть потреблен от двух терминалов +5 В постоянного тока, составляет в сумме 100 мА.
    При одновременном использовании выключателя/переменного резистора и светодиода/реле подключите выключатель/переменный резистор к одному терминалу, а светодиод/реле — к другому.

  • Разъемы [IN] 1–15 DME5 и разъемы [IN] 1–7 DME3 определяют напряжение от 0 до 5 В.
    Только разъем [IN] 16 DME5 и разъем [IN] 8 DME3 поддерживают входное напряжение +24 В, определяя напряжение от 2,5 до 24 В как высокое, а напряжение ниже 2,5 В как низкое.

  • Разъемы [OUT] — это выходы с открытым коллектором, переключающиеся между открытым контуром и заземлением. Максимальное допустимое напряжение составляет +12 В. Максимальный допустимый ток составляет 75 мА на порт.
    Используйте ProVisionaire Design для назначения параметров контроллерам GPI и выполнения других настроек.

note ПРИМЕЧАНИЕ

  • Указание входных/выходных каналов в ProVisionaire  Design позволяет вызывать предустановки с подключенного внешнего устройства GPI, изменять параметры и отправлять сигналы на внешние устройства GPI. Для получения информации о способе настройки см. «Руководство пользователя ProVisionaire Design».
