7. Сеть

В данном разделе описываются спецификации сети и подключения DME.

7.1. Коммуникационные порты

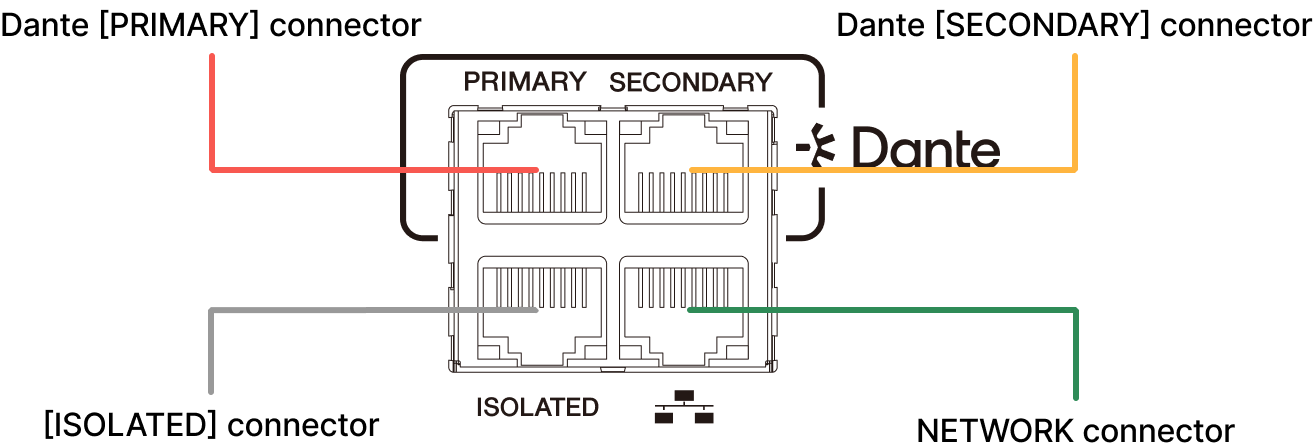

Устройство DME имеет четыре коммуникационных порта. Для получения информации о назначении каждого порта см. раздел «Задняя панель».

rearpanel network

note ПРИМЕЧАНИЕ

  • В настоящее время ИЗОЛИРОВАННЫЙ разъем не функционирует даже при подключении (начиная с версии прошивки устройства 3.0.0).
    Эта проблема будет решена в следующем обновлении.

7.2. Режимы работы сети

Существует два способа подключения DME к сети Dante: избыточное подключение и последовательное подключение. Помимо настройки линии управления (объединенное/разделенное), вы можете выбрать один из четырех режимов сети. Используйте контроллер Dante для изменения настроек сетевого режима.

При внесении изменений будьте осторожны, чтобы не создать сетевую петлю.

Control (Управление)
Выберите, разделить или наложить линию Dante и линию управления друг на друга.

Separated (Разделение)
Линия Dante и линия управления разделены

Merged (Объединение)
Наложение линии Dante и линии управления.

Dante Secondary Port (Вторичный порт Dante)

Redundant (Избыточный)

1. Redundant
- Режим «Control Separated»
network redundant separated

2. Redundant
- Режим «Control Merged»
network redundant merged

Daisy Chain (Последовательное подключение)

3. Daisy Chain
- Режим «Control Separated»
network daisy separated

4. Daisy Chain
- Режим «Control Merged»
network daisy merged

1. Redundant — Режим «Control Separated»

network redundant separated

В этом режиме линия управления, основная линия Dante и вторичная линия Dante разделены.
Подключите каждую линию к соответствующему порту.

Пример подключения: Redundant — Режим «Control Separated»

2. Redundant — Режим «Control Merged»

network redundant merged

В этом режиме линия управления накладывается на основную линию Dante.
Подключите кабель, накладывающий линию управления на основную линию Dante, к разъему «NETWORK» или к разъему Dante [PRIMARY].
Подключите вторичную линию Dante к разъему Dante [SECONDARY].

Пример подключения: Redundant — Режим «Control Merged»

3. Daisy Chain — Режим «Control Separated»

network daisy separated

Линия управления и линия Dante разделены, и Dante настроена на режим последовательного подключения.
Подключите линию Dante к разъему Dante [PRIMARY] или к разъему Dante [SECONDARY]. Подключите линию управления к разъему «СЕТЬ».

Пример подключения: Daisy Chain — Режим «Control Separated»

4. Daisy Chain — Режим «Control Merged»

network daisy merged

В этом режиме линия управления накладывается на линию Dante, и Dante подключается последовательно.
Подключите кабель с линией управления, наложенной на линию Dante, к разъему «СЕТЬ», разъему Dante [PRIMARY] или разъему [SECONDARY].

Пример подключения: Daisy Chain —Режим «Control Merged»

7.3. О Dante

DME использует Dante в качестве протокола для передачи цифровых аудиосигналов. Dante — это сетевой аудиопротокол, разработанный Audinate. В сетевой среде, совместимой с Gigabit Ethernet, он имеет преимущество в возможности передачи нескольких аудиосигналов с различными частотами дискретизации/битрейтом, а также сигналов управления устройствами в рамках одной сети.

Для получения более подробной информации о Dante посетите веб-сайт Audinate.
http://www.audinate.com/
Различную другую информацию можно найти на веб-сайте Yamaha Pro Audio.
https://www.yamahaproaudio.com/

note ПРИМЕЧАНИЕ

  • Не используйте функцию EEE (*) сетевых коммутаторов в сети Dante.
    Функция EEE может привести к ухудшению синхронизации тактовых сигналов, что вызовет прерывания звука.
    Поэтому обратите внимание на следующее:

    • Если вы используете управляемые коммутаторы, отключите функцию EEE на всех портах, используемых для трафика Dante. Не используйте коммутаторы, которые не позволяют отключить функцию EEE.

    • Если вы используете неуправляемые коммутаторы, не используйте те, которые поддерживают функцию EEE. В таких коммутаторах функцию EEE отключить невозможно.

      * Функция EEE (Энергоэффективный Ethernet): Технология, снижающая энергопотребление устройств Ethernet при низкой интенсивности сетевого трафика. Она также известна как Green Ethernet или IEEE802.3az.

■ Взаимосвязь между временем ожидания и количеством переходов
Оптимальная настройка времени ожидания для сигналов, передаваемых и принимаемых по аудиосети Dante, зависит от метода подключения и масштаба сети. В данном разделе объясняется, как установить время ожидания в зависимости от состояния подключения устройств с поддержкой Dante, подключенных к DME.

Настройка времени ожидания для аудиосети Dante зависит от количества переходов в этой сети.
Показатель "количество переходов" — это число коммутаторов между наиболее удаленными подключениями устройств Dante. Помимо коммутационных узлов, коммутаторы также встроены в DME и устройства ввода-вывода. Количество переходов даст вам представление о том, какое время ожидания следует установить. Типичные значения времени ожидания для различного количества переходов показаны ниже.

Количество переходов Время ожидания (мс)

До 3

0,25

До 5

0,5

До 10

1.0

До 20

2.0

21 и более (или если возникнут проблемы)

5,0

7.4. Примеры подключений

7.4.1. Избыточное подключение

Избыточные подключения Dante создают среду, более устойчивую к сбоям сети, чем сети, построенные с использованием последовательных подключений. Избыточное подключение — это способ подключения, состоящий из двух линий: основной (первичной) и вспомогательной (вторичной). Обычно связь осуществляется по основной линии, но если на основной линии возникает проблема, например, обрыв связи, связь автоматически переключается на вспомогательную линию.

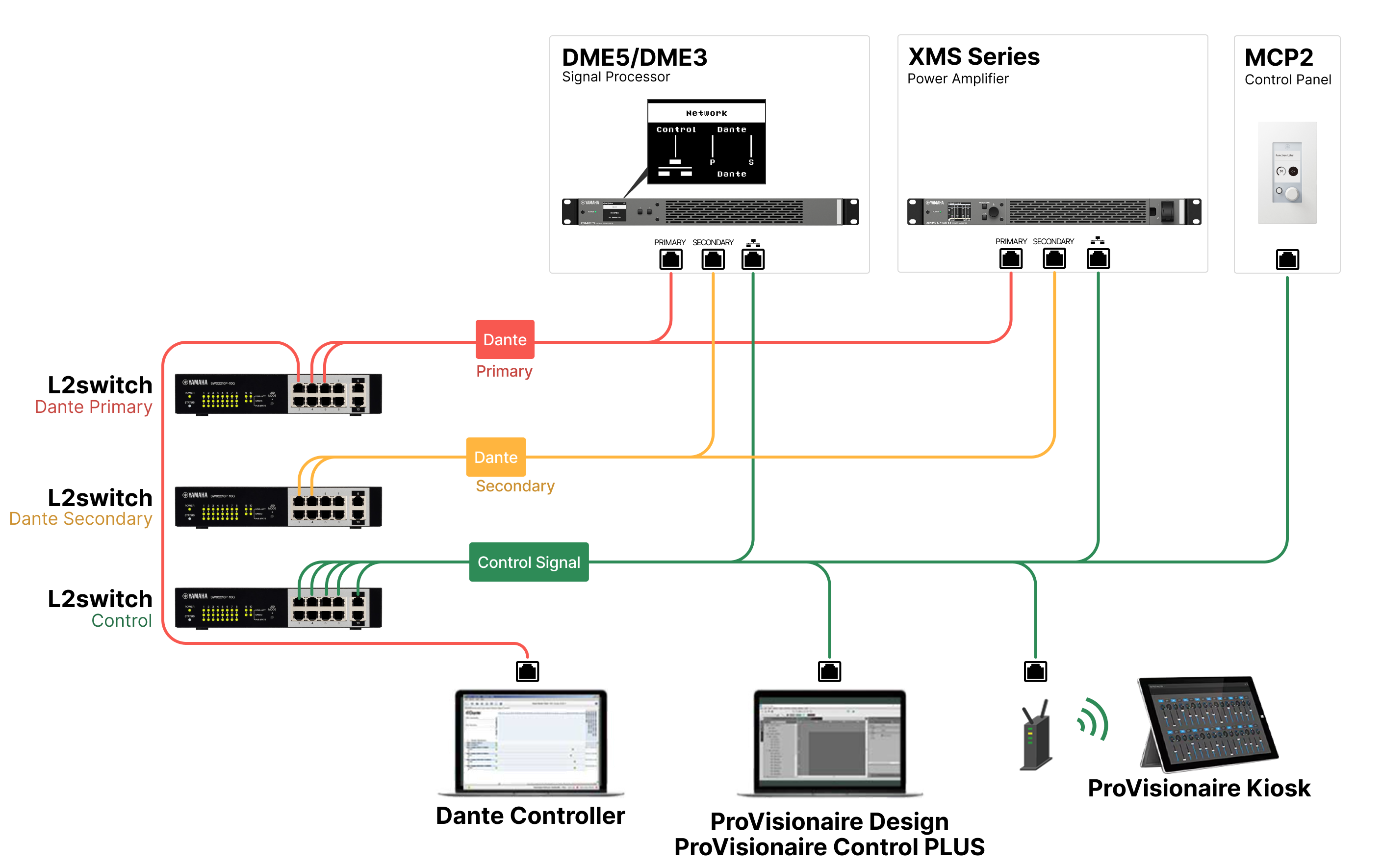

Control Separated

network connection redundant separated

note ПРИМЕЧАНИЕ

  • При построении системы, подобной показанной выше, установите режим работы сети DME на «Redundant — Режим "Control Separated"».

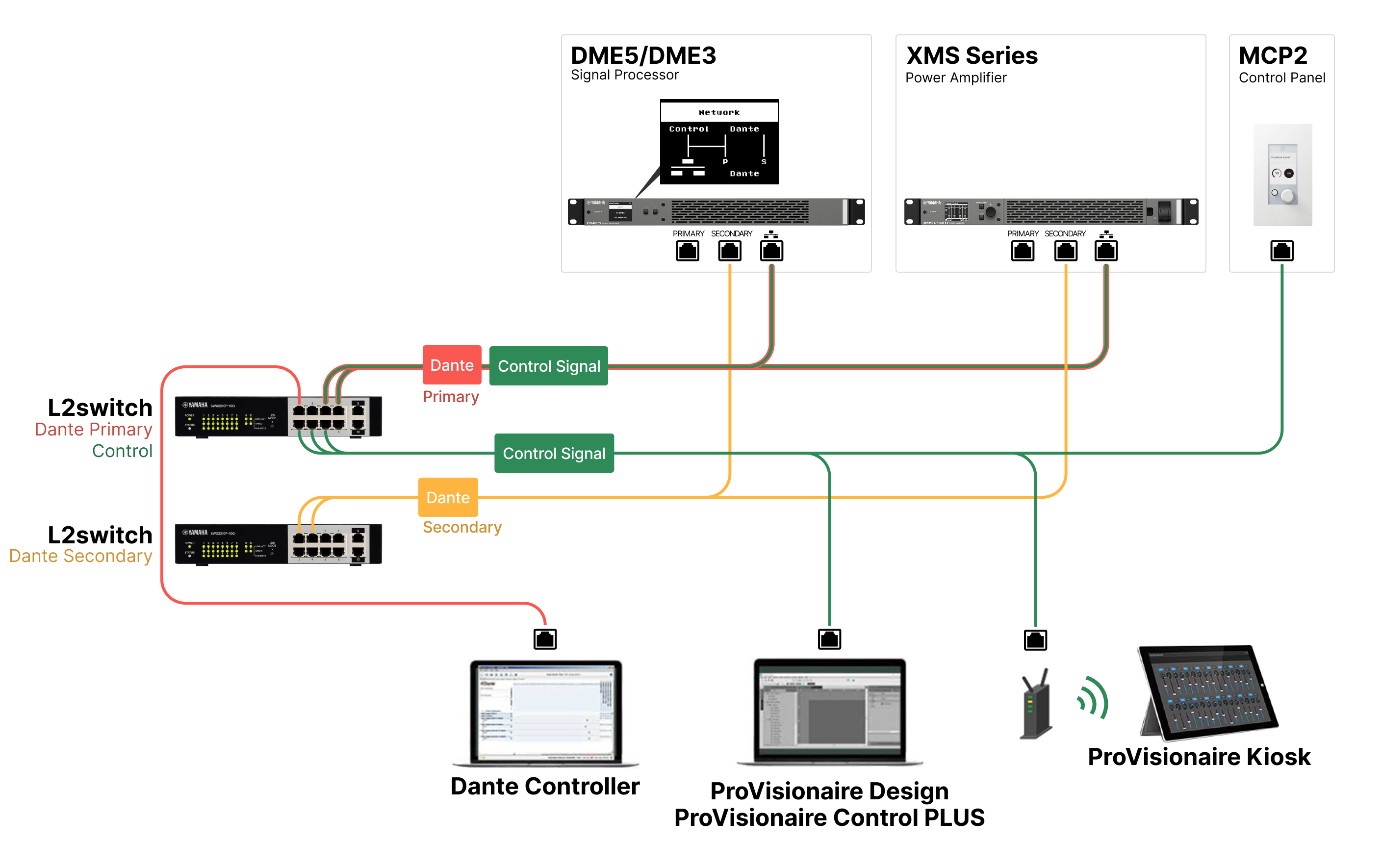

Control Merged

network connection redundant merged

note ПРИМЕЧАНИЕ

  • При построении системы, подобной показанной выше, установите режим работы сети DME на «Redundant — Режим "Control Merged"».

  • Если на одном компьютере используются аудиосеть Dante и сеть ProVisionaire Design, мы рекомендуем использовать несколько сетевых адаптеров для разделения сетей.

7.4.2. Последовательное подключение

Последовательное подключение устройств — это способ подключения устройств одно за другим. Это упрощает построение сети и сокращает количество необходимых сетевых коммутаторов.
Однако по мере подключения большего количества устройств задержка передачи данных между устройствами на концах цепочки увеличивается. Чтобы предотвратить прерывания звука в сети Dante, необходимо установить более высокое значение времени ожидания Dante. Кроме того, если кабель отсоединится или повредится, сеть в этой точке будет сегментирована, и связь с нижестоящими устройствами будет потеряна.

Если время ожидания Dante установлено на значение по умолчанию (1,0  мсек), убедитесь, что количество коммутаторов между двумя наиболее удаленными устройствами Dante не превышает 10. Помимо коммутационных узлов, коммутаторы также встроены в DME и устройства ввода-вывода. Если количество коммутаторов превысит 10, задержки связи внутри сети увеличатся, и могут возникнуть прерывания звука. Чтобы этого избежать, установите большее значение времени ожидания Dante или используйте коммутатор L2 (совместимый с Gigabit Ethernet) для разделения сети.

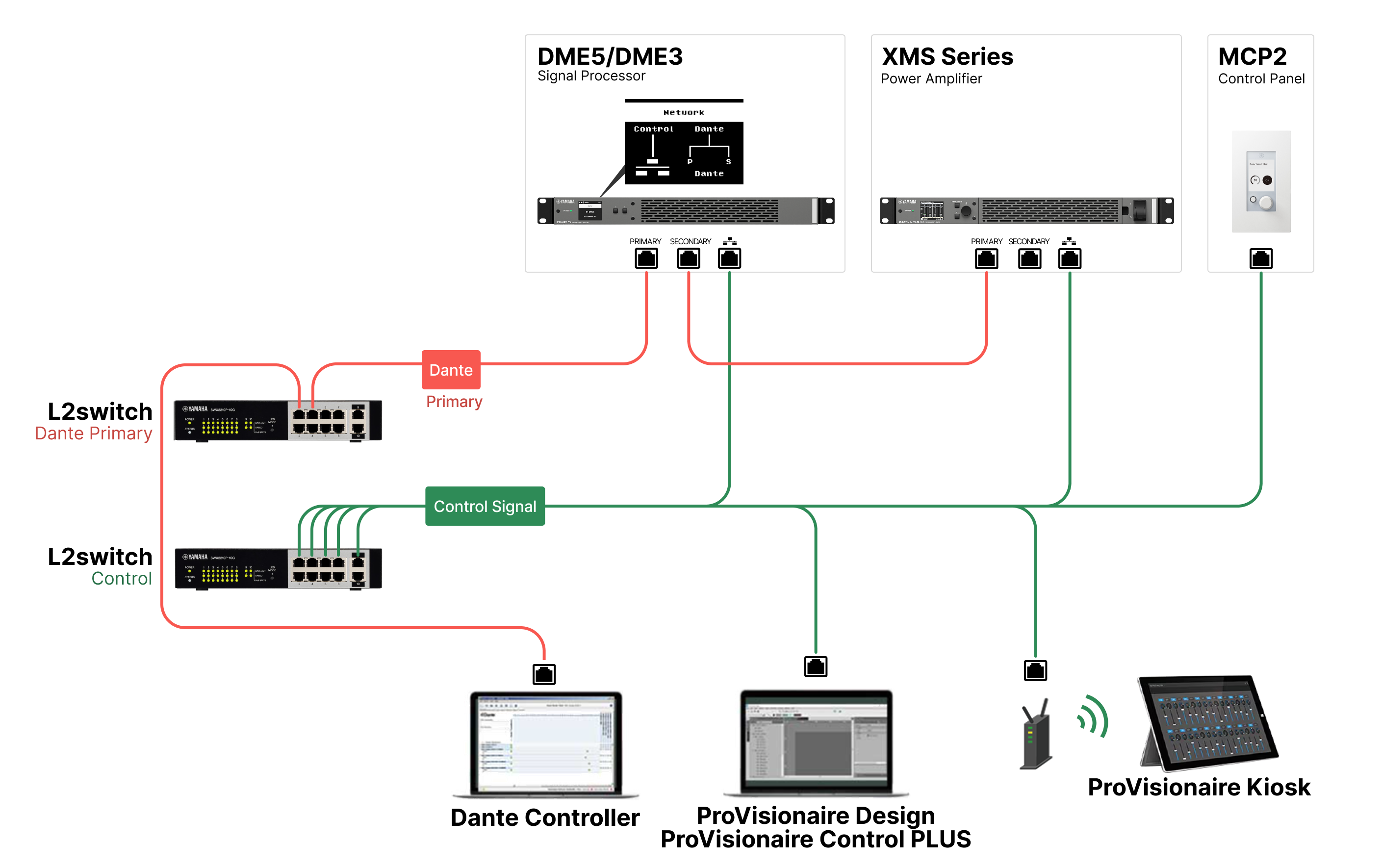

Control Separated

network connection daisy separated

note ПРИМЕЧАНИЕ

  • При построении системы, подобной показанной выше, установите режим работы сети DME на «Daisy Chain — Режим "Control Separated"».

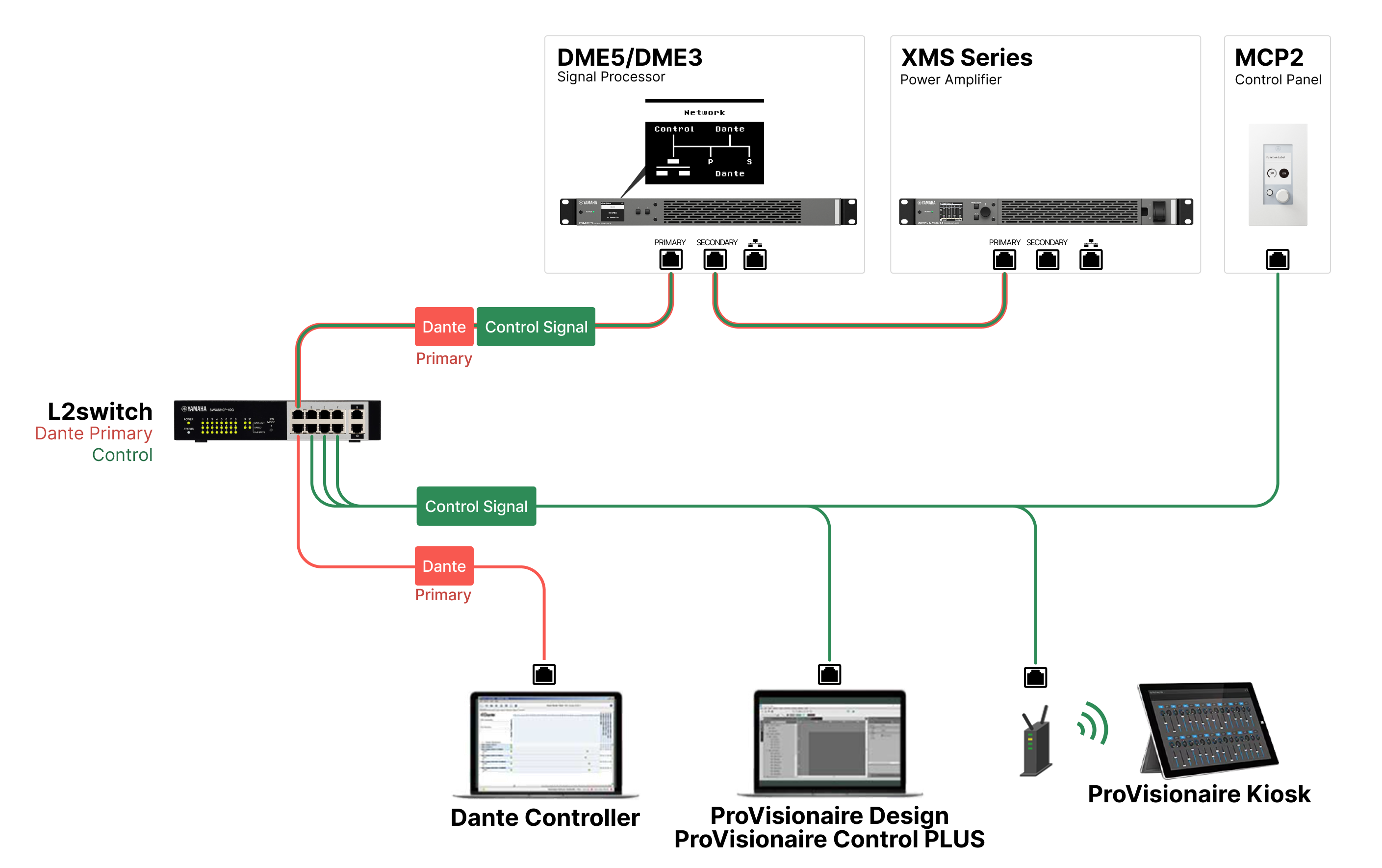

Control Merged

network connection daisy merged

note ПРИМЕЧАНИЕ

  • При построении системы, подобной показанной выше, установите режим работы сети DME на «Daisy Chain — Режим "Control Merged"».

  • Будьте осторожны, чтобы не создавать петли в сети.
