6. Дисплей

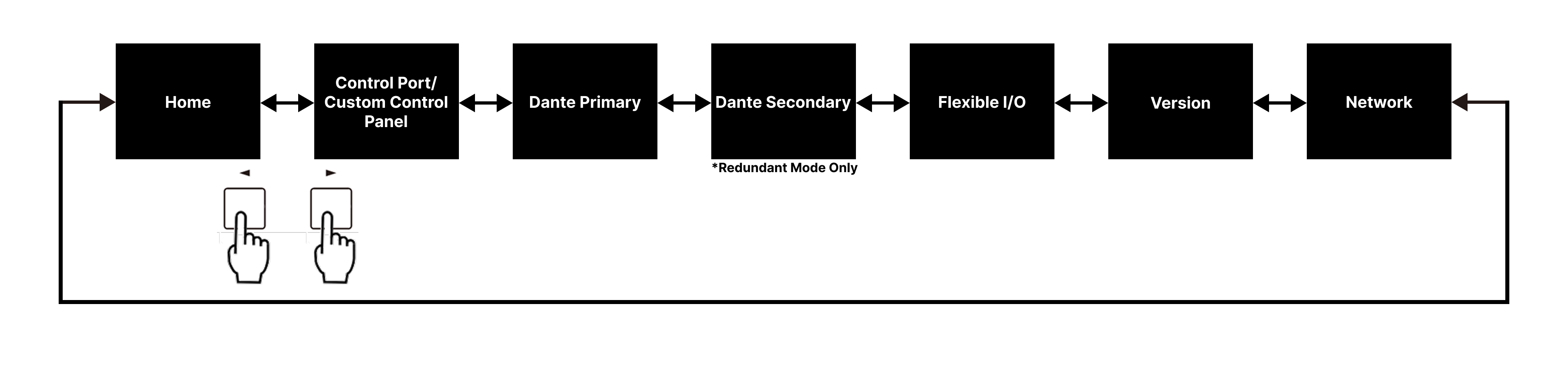

6.1. Расположение элементов на экране

Нажмите кнопку «NEXT» [ NEXT key ] на устройстве, чтобы перейти к правому экрану, и нажмите кнопку «PREV» [ PREV key ], чтобы перейти к левому экрану.
На главном экране отображается только статус. Для изменения настроек используйте ProVisionaire Design или аналогичное приложение.
Инструкции по настройке в ProVisionaire Design см. в Руководстве пользователя ProVisionaire Design .

display transition

6.2. Экраны

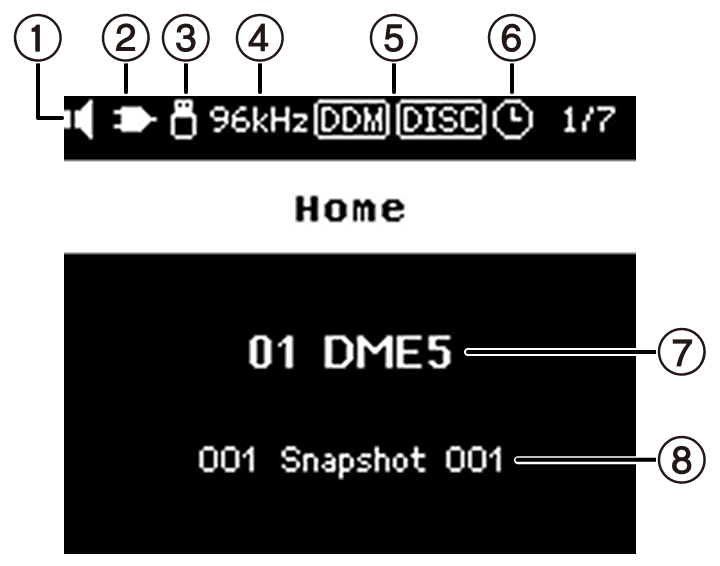

6.2.1. Home (Главная)

При включении питания отобразится главный экран.

display home

① Индикатор состояния беззвучного режима устройства
Указывает на состояние включения/выключения беззвучного режима.
mute off Отключить звук
mute on Включить звук

② Индикатор состояния управления
Указывает на состояние включения/выключения функции управления.
logic on Вкл
logic off Выкл

③ Индикатор состояния USB-накопителя
Отображает значок, указывающий на состояние USB-накопителя при его подключении к разъему «USB TO DEVICE».

④ Индикатор состояния синхронизации
Когда синхронизация заблокирована, отображается частота дискретизации (48 кГц или 96 кГц).
Если синхронизация разблокирована или данные конфигурации не были переданы из ProVisionaire Design, будет отображаться icon unlocked .

⑤ Индикатор состояния DDM (Менеджер доменов Dante)
ddm Подключен к домену DDM
disc Подключен к домену DDM, но не подключен к серверу DDM

Настройка ДОСТУПА К ЛОКАЛЬНОМУ КОНТРОЛЛЕРУ сервера DDM
r w Чтение/Запись: Можно изменить
r o Только для чтения: Изменить невозможно

⑥ Индикатор состояния планировщика
Если планировщик настроен, отображается соответствующий значок. Значок начинает мигать за одну минуту до запланированного события.

⑦ Идентификатор модуля и его название
Отображает идентификатор модуля и его название. Идентификатор модуля и его название можно изменить в ProVisionaire Design.

⑧ Название снимка
Отображает название последнего снимка, восстановленного в ProVisionaire Design.
Снимки сохраняются и восстанавливаются с помощью ProVisionaire Design.

6.2.2. Control Port / Custom Control Panel (Порт управления / Пользовательская панель управления)

Отображает IP-адрес и маску подсети для управления ProVisionaire Design и другими внешними устройствами. IP-адрес задается с помощью ProVisionaire Design.

display IP control

6.2.3. Dante

Отображает IP-адрес и маску подсети Dante. В избыточном режиме основной и дополнительный IP-адреса Dante отображаются на отдельных экранах. IP-адреса Dante задаются с помощью контроллера Dante.

display IP dante

6.2.4. FLEXIBLE I/O (ГИБКОГО ВВОДА-ВЫВОДА)

Отображает состояние ГИБКОГО ВВОДА-ВЫВОДА. Настройки переключения вход/выход выполняются в ProVisionaire Design.

display flex

6.2.5. Version (версии)

Отображает информацию о версии. Первая строка указывает на версию основной прошивки. Строки со 2 по 4 указывают на версии прошивки, входящей в состав модуля Dante. Начиная со второй строки, отображаются версии прошивки Dante, аппаратного обеспечения Dante и программного обеспечения Yamaha. Обновление версий выполняется с помощью ProVisionaire Design.

display version

6.2.6. Network (сетевой)

Отображает текущий установленный сетевой режим. Переключение режимов осуществляется с помощью контроллера Dante. Подробную информацию о режимах работы сети см. в разделе «Режимы работы сети».

display network

6.2.7. Экран предупреждения

В случае неисправности DME на дисплее появится предупреждающее сообщение. Если при возникновении неисправности более высокого уровня уже отображается предупреждение, будет отображено предупреждение именно об этой неисправности более высокого уровня. Отсканируйте QR-код, отображаемый на экране, с помощью смарт-устройства, например, смартфона, чтобы просмотреть подробную информацию о предупреждении. Подробную информацию о каждом предупреждении см. в разделе «Список сообщений» .

display alert
