建立连接

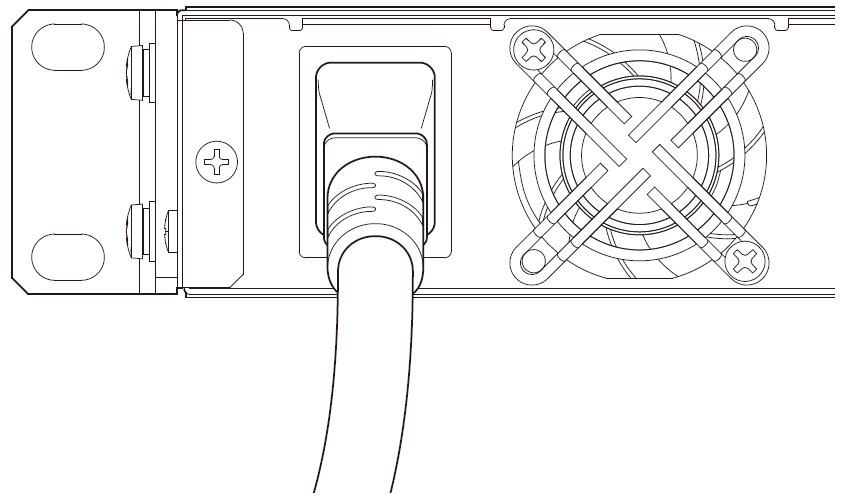

DME5/DME3 没有电源按钮。电源打开/关闭操作需通过插拔电源线缆完成。

注意

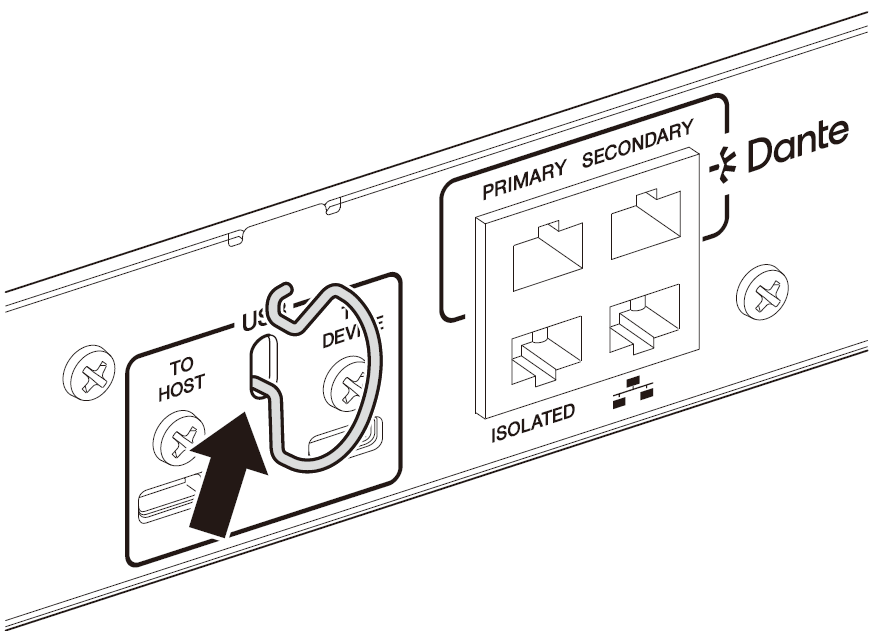

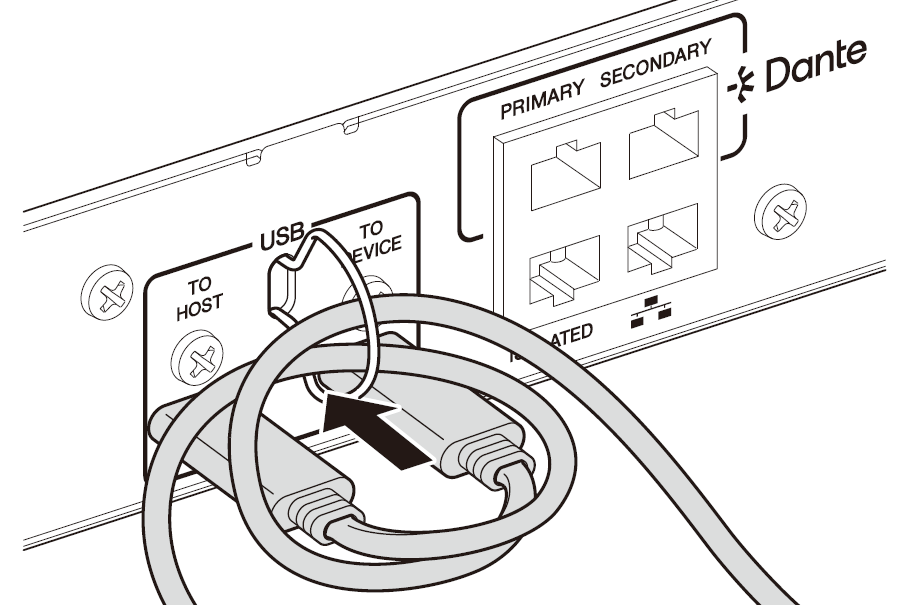

为防止 USB 线缆意外脱落，请按以下步骤安装随附的线缆钩。

使用随附的 Euroblock 接口连接到 [INPUT]（输入）、[OUTPUT]（输出）或 [GPI] 接口。

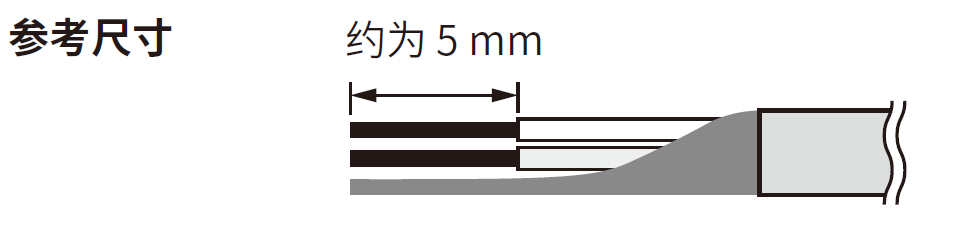

剥去如下图所示连接至 Euroblock 接口的线缆，并连接导线。请注意，由于金属老化，连接到 Euroblock 的导线重量或振动可能导致导线断裂。请使用随附的线缆扎带将线缆固定在 Euroblock 接口的卡扣处。

注意

如果经常断开和重新连接导线，建议使用带绝缘套管的针脚端口。使用如下所示的针脚接口。

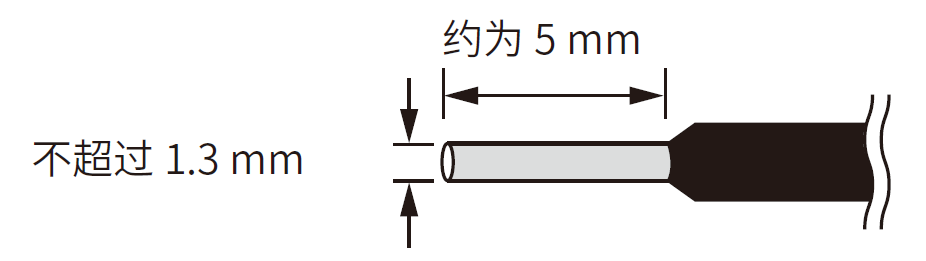

使用直径不超过 1.3 mm、长度约 5 mm 的型号（如 Phoenix Contact 型号 AI0、5-6WH）。

本节将以 [INPUT]/[OUTPUT]（输入/输出）接口使用的 3 针 Euroblock 接头为例，说明如何连接 Euroblock 接口。

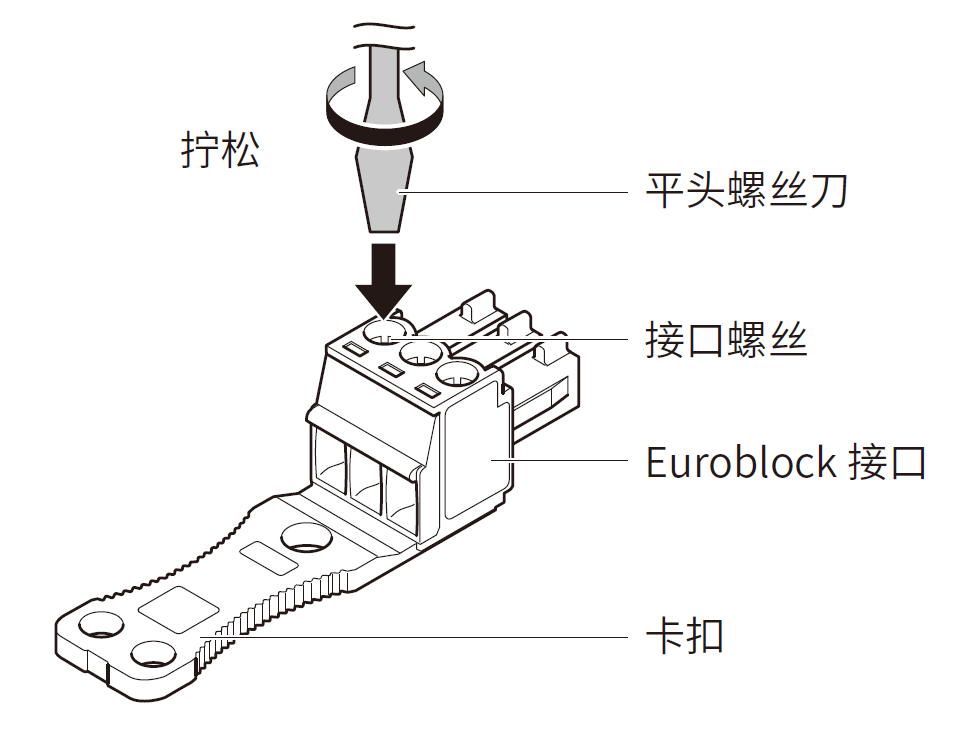

松开接口螺丝。
注
- 对于 [GPI] 接口的 Euroblock 插头（16 针），请使用刀片宽度不超过 2 mm 的平头螺丝刀；对于 [INPUT]/[OUTPUT]（输入/输出））接口的 Euroblock 插头（3 针），请使用刀片宽度不超过 3 mm 的平头螺丝刀。

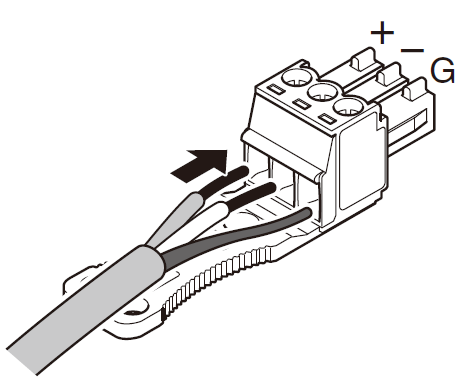

插入线缆。

拧紧接口螺丝。
拉动线缆。确保连接牢固、不会轻易脱落。

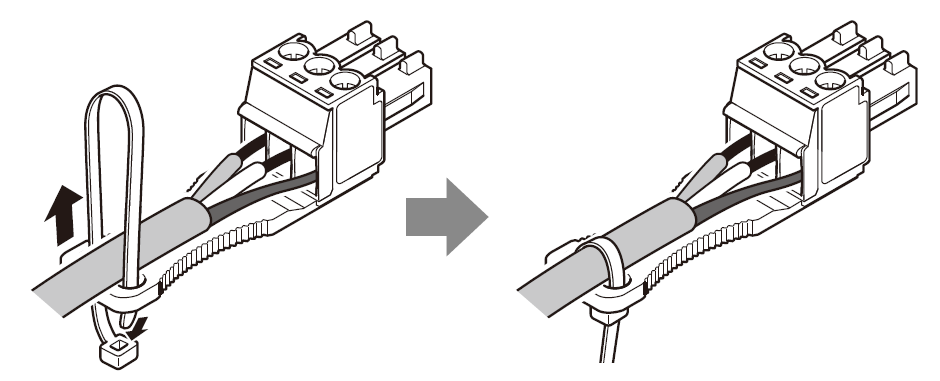

使用随附的线缆扎带将线缆固定在卡扣处。

适用于 [INPUT]/[OUTPUT]（输入/输出）接口（3 针）

适用于 [GPI] 接口（16 针）
注
- 修剪多余的线缆扎带。

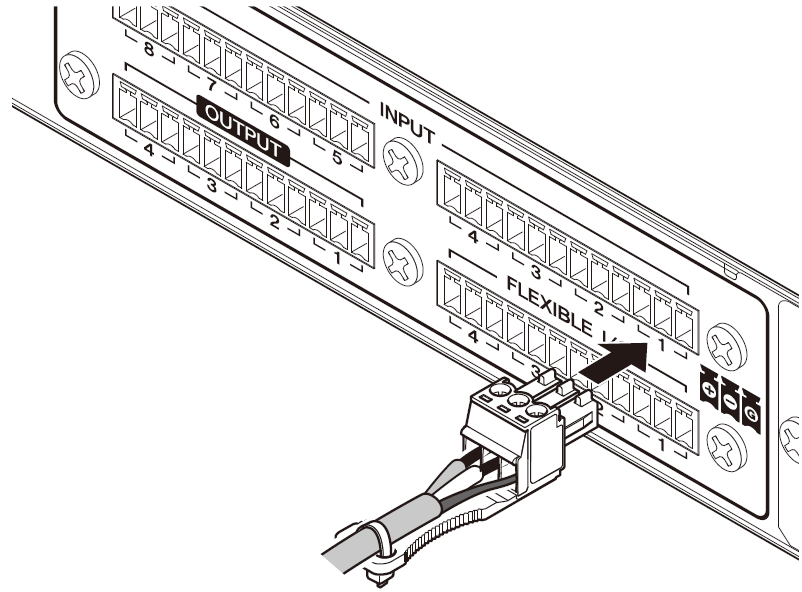

将 Euroblock 接口插入设备上的 [GPI]、[INPUT]（输入）或 [OUTPUT]（输出）接口。

注

如需将非平衡线缆连接到 [INPUT]（输入）接口，请使用跳线将 Euroblock 上的“−”与“G”连接起来。

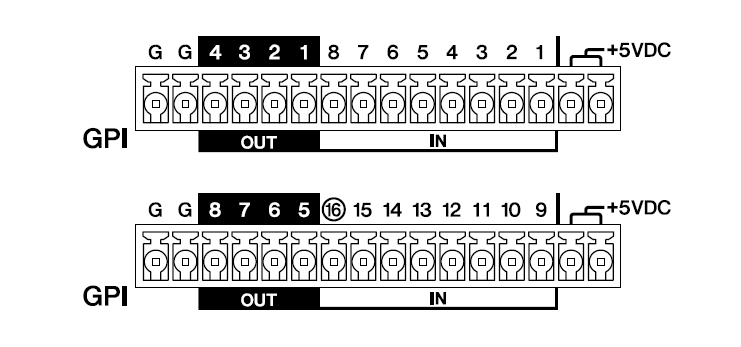

将 GPI（通用控制接口）设备连接到后面板上的 [GPI] 接口。GPI 用于向外部设备（例如控制器）输入和输出控制信号。

DME5 的每个 [GPI] 接口有 16 个输入端口和 8 个输出端口。
DME3 的每个 [GPI] 接口有 8 个输入端口和 4 个输出端口。

每个 +5VDC 端子的输出电压为 5V。两个 +5VDC 端子合计可提供的最大电流为 100mA。
当同时使用开关/可变电阻和 LED/继电器时，请将开关/可变电阻连接到一个端子，将 LED/继电器连接到另一个端子。
DME5 的 [IN]（输入）接口 1-15 和 DME3 的 [IN]（输入）接口 1-7 可检测 0–5 V 的电压。
仅 DME5 的 [IN]（输入）接口 16 和 DME3 的 [IN]（输入）接口 8 支持 +24 V 输入，其中 2.5–24 V 被识别为高电平，低于 2.5 V 被识别为低电平。
[OUT]（输出）接口为开集电极输出，可在开路与接地之间切换。每个端口可施加的最大电压为 +12 V，最大电流为 75 mA。
使用 ProVisionaire Design 为 GPI 控制器分配参数并进行其他设置。

注

在 ProVisionaire Design 中指定输入/输出声道后，可调用连接的 GPI 外部设备的预设值、修改参数以及向 GPI 外部设备发送信号。有关设置方法，请参阅 ProVisionaire Design 用户指南。
