Network（网络）

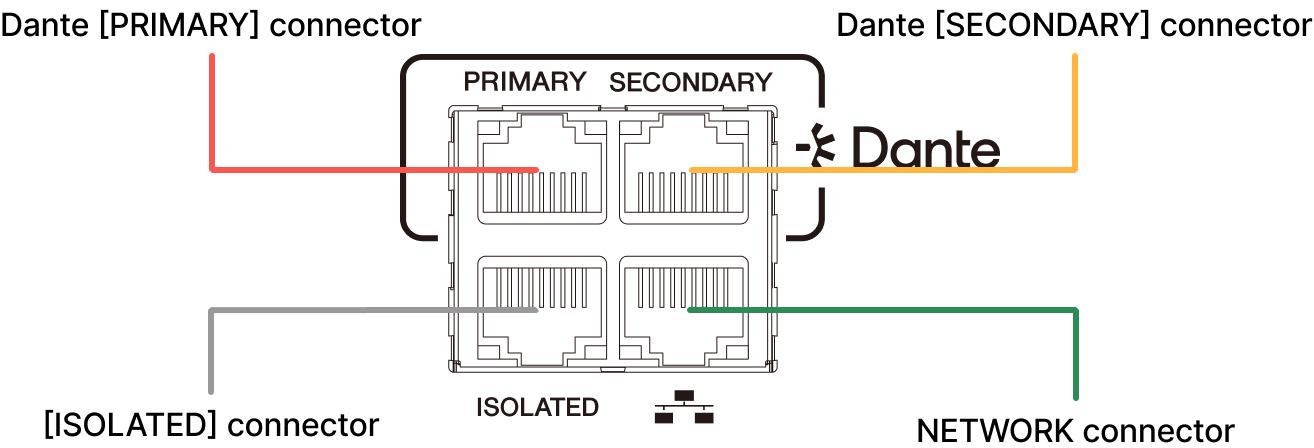

7.1. 通信端口

DME 具有四个通信端口。有关各个端口的具体用途，请参阅 “后面板”。

注

目前，ISOLATED（隔离）接口即使连接也无法使用（基于设备固件版本 3.0.0）。
此问题将在未来更新中解决。

7.2. 网络模式

DME 可通过两种方式连接至 Dante 网络：冗余连接和菊链连接。结合控制线路设置（Merged/Separated），可选择四种网络模式。网络模式设置通过 Dante Controller 更改。

进行设置更改时，请注意避免产生网络环路。

Control（控制）
选择是否将 Dante 线路与控制线路分离或叠加。

Separated（分离）
Dante 线路与控制线路分离。

Merged（合并）
Dante 线路与控制线路叠加。

Dante Secondary Port（Dante 备用端口）

Redundant（冗余）

1.Redundant
- Control Separated 模式
network redundant separated

2.Redundant
- Control Merged 模式
network redundant merged

Daisy Chain（菊链）

3.Daisy Chain
- Control Separated 模式
network daisy separated

4.Daisy Chain
- Control Merged 模式
network daisy merged

1.Redundant - Control Separated 模式（默认值）

network redundant separated

在此模式下，控制线路、Dante 主线路和 Dante 备用线路均为独立线路。
请将各线路连接至对应端口。

连接示例： Redundant - Control Separated 模式

2.Redundant - Control Merged模式

network redundant merged

此模式将控制线路叠加在 Dante 主线路上。
将控制线路叠加于 Dante 线路的线缆连接至 NETWORK（网络）接口或 Dante [PRIMARY]（主）接口。
将 Dante 备用线路连接至 Dante [SECONDARY]（备用）接口。

连接示例： Redundant - Control Merged模式

3.Daisy Chain - Control Separated 模式

network daisy separated

控制线路与 Dante 线路分离，且 Dante 设置为菊链连接模式。
将 Dante 线路连接至 Dante [PRIMARY]（主）或 Dante [SECONDARY]（备用）接口。将控制线路连接至 NETWORK（网络）接口。

连接示例： Daisy Chain - Control Separated 模式

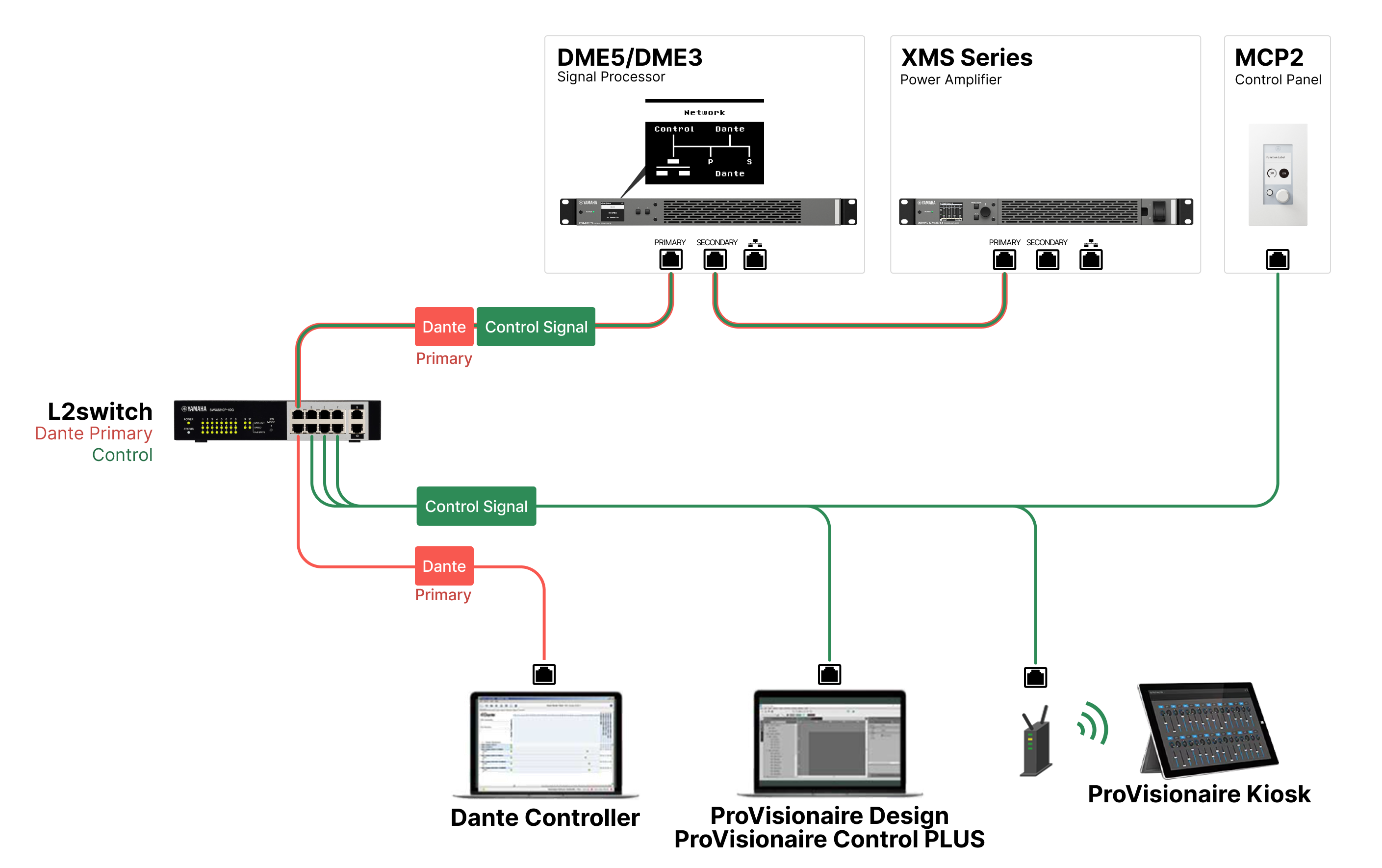

4.Daisy Chain - Control Merged模式

network daisy merged

此模式将控制线路叠加在 Dante 线路上，并以菊链方式连接 Dante。
将控制线路叠加于 Dante 线路的线缆连接至 NETWORK（网络）接口、Dante ［PRIMARY］（主）接口或 Dante［SECONDARY］（备用）接口。

连接示例： Daisy Chain - Control Merged模式

7.3. 关于 Dante

DME 使用 Dante 作为数字音频信号传输协议。Dante 是由 Audinate 开发的网络音频协议。在支持千兆以太网的网络环境中，可在同一网络中传输多路不同采样频率/比特率的音频信号及设备控制信号。

有关 Dante 的更多信息，请访问 Audinate 网站。
http://www.audinate.com/
更多相关信息可在 Yamaha Pro Audio 网站获取。
https://www.yamahaproaudio.com/

注

请勿在 Dante 网络中使用网络交换机的 EEE 功能(*)。
EEE 功能可能导致时钟同步性能下降，从而引发音频中断。
因此，请注意以下事项：
- 若使用管理型交换机，请关闭所有用于 Dante 网络流量的端口上的 EEE 功能。请勿使用无法关闭 EEE 功能的交换机。
- 若使用非管理型交换机，请勿使用支持 EEE 功能的型号，因为其 EEE 功能无法关闭。

  * EEE（节能以太网）功能：在网络流量较低时降低以太网设备功耗的技术。也被称为绿色以太网或 IEEE802.3az。

■ 延迟与跳数的关系
Dante 音频网络中信号收发的适当延迟设置取决于连接方式与规模。本节说明如何根据连接至 DME 的 Dante 设备的连接状态来设置延迟。

Dante 音频网络的延迟设置取决于网络中的跳数。
跳数是指 Dante 设备最远连接之间所经过的交换机数量。除外部交换机外，DME 与 I/O 设备也内置了交换机。跳数可用于判断应设置的延迟值。不同跳数的典型延迟设置如下：

跳数	延迟 (ms)
最多 3	0.25
最多 5	0.5
最多 10	1.0
最多 20	2.0
21 及以上（或出现问题时）	5.0

7.4. 连接示例

7.4.1. 冗余连接

Dante 的冗余连接比菊链连接更能抵抗网络故障。冗余连接由两条线路组成：主线路（主）与次线路（备用）。正常情况下，通信通过主线路进行。若主线路发生断开等问题，将自动切换至备用线路。

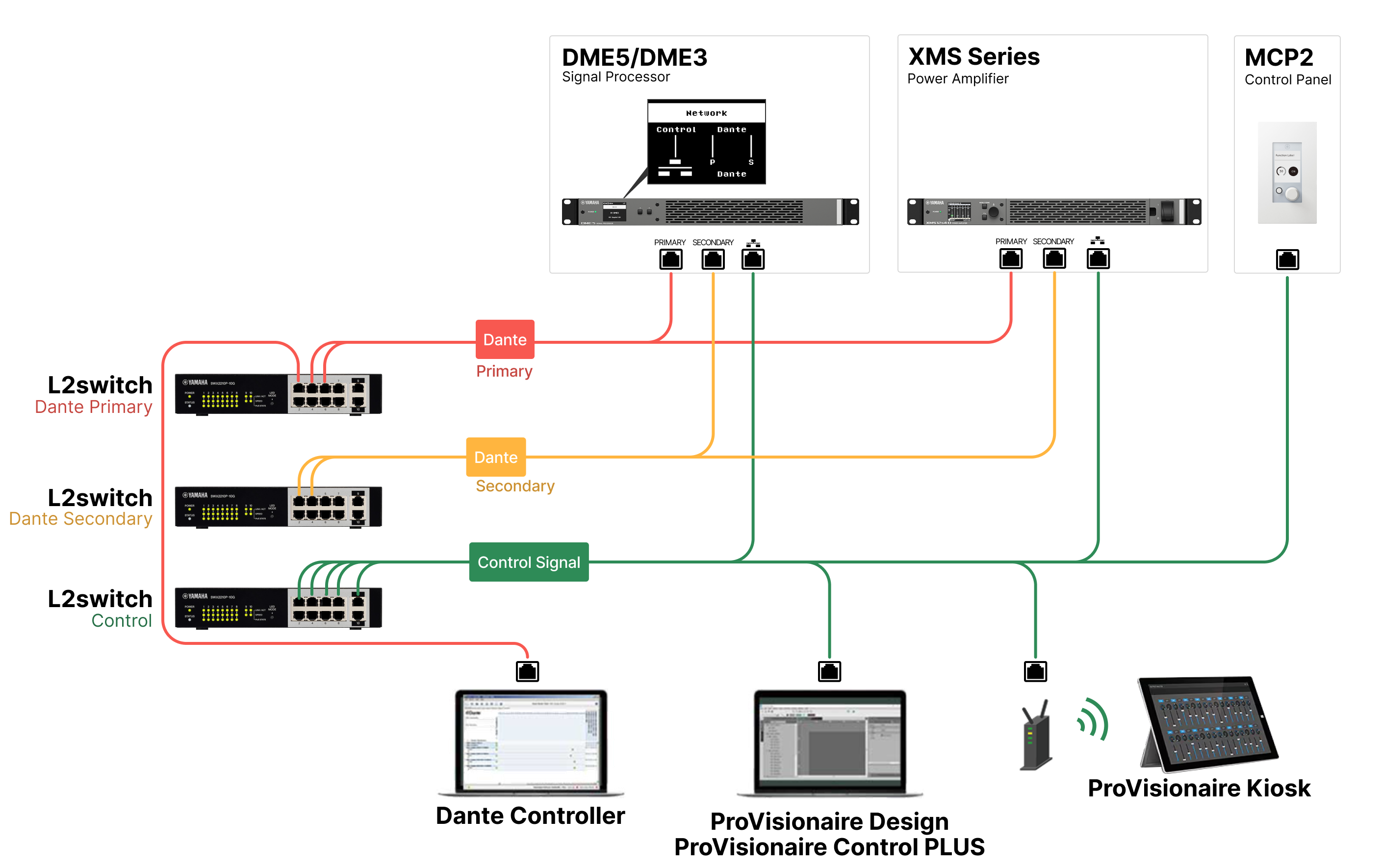

Control Separated

注

构建如上图所示系统时，请将 DME 网络模式设置为“Redundant - Control Separated 模式”。

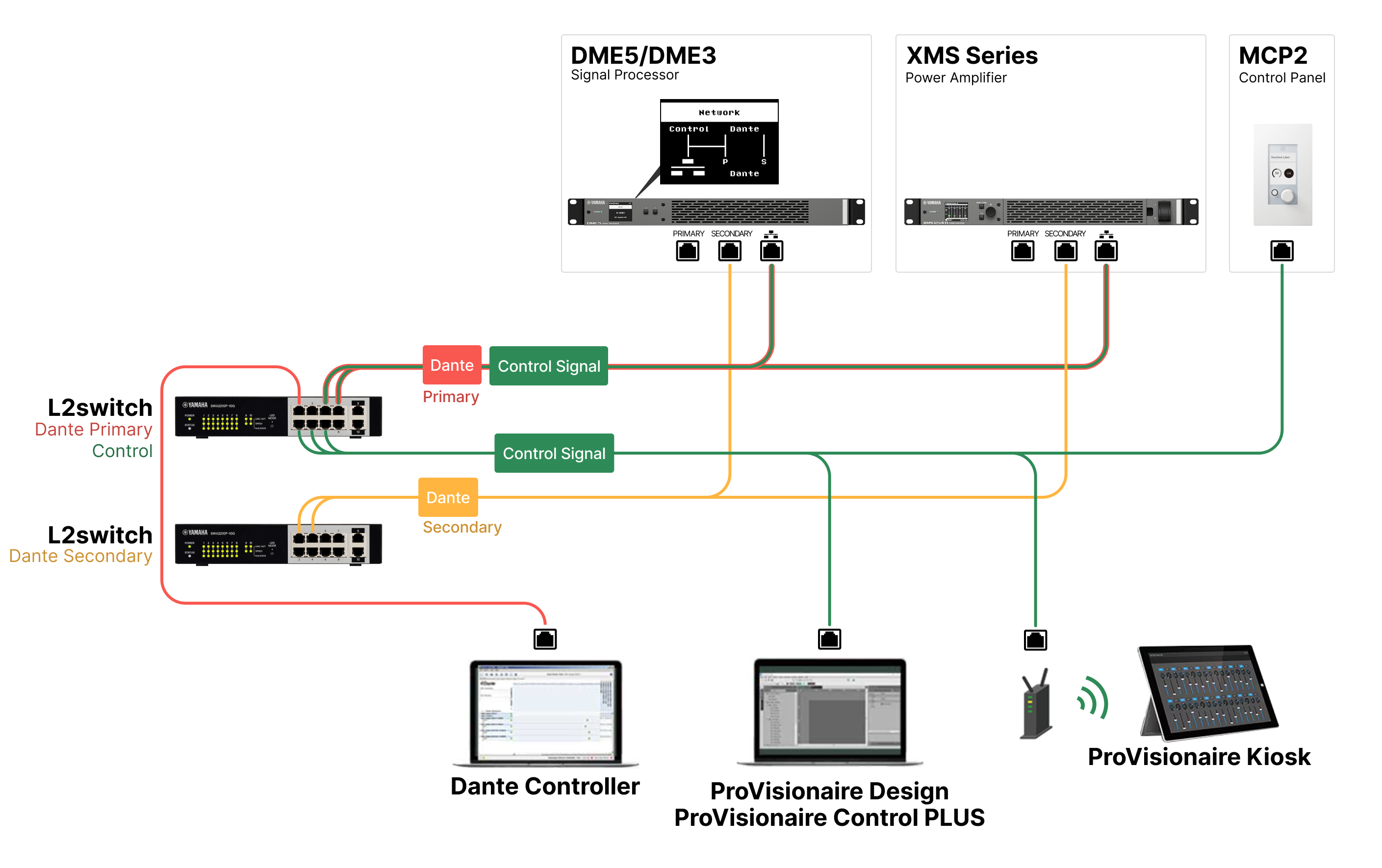

Control Merged

注

构建如上所示的系统时，将 DME 网络模式设置为“Redundant - Control Merged模式”。
若在同一台电脑上运行 Dante 音频网络与 ProVisionaire Design 网络，建议使用多块网卡将两者分离。

7.4.2. 菊链连接

菊链连接是一种将设备串联连接的方法。它可以简化网络构建，并减少所需网络交换机的数量。
然而，随着连接的设备数量增加，链路两端设备之间的传输延迟也会增加。为防止 Dante 网络中出现音频中断，必须将 Dante 延迟设置为更高的值。此外，如果某段网线断开或损坏，网络将在该点被分割，与下游设备的通信将中断。

如果 Dante 延迟设置为默认值（1.0  毫秒），请确保最远两个 Dante 设备之间的交换机数量不超过 10 个。除外部交换机外，DME 与 I/O 设备也内置了交换机。如果交换机数量超过 10 个，网络内部的通信延迟将增加，并可能导致音频中断。为避免此情况，请将 Dante 延迟设置为更大的值，或使用 L2 交换机（支持千兆以太网）将网络分段。
