Configuração dos alto-falantes

Configure as definições dos alto-falantes.

OBSERVAÇÃO
  • Recomenda-se configurar as definições de acordo com o procedimento a seguir.
    a Definição da altura do teto da sala: “Beam” > “Ceiling Height”
    b Ajuste do volume de cada canal: “Speaker” > “Level” > Selecione o canal para o qual deseja ajustar o volume
    c (Se os efeitos surround listados acima forem insuficiente) Ajuste do ângulo do feixe/Comprimento focal: “Speaker” > “Beam” > “Angle” / “Focal Length”
    Consulte os detalhes abaixo sobre cada uma das definições.

Beam

O ambiente de visualização pode não permitir que as definições padrões forneçam o efeito de som surround adequado. Nesses casos, o efeito do som surround pode ser melhorado ajustando o ângulo do feixe, comprimento focal e altura do teto.

Sobre o feixe (Feixe de som)
  • Esta barra de som usa tecnologia de feixe de som para a reprodução dos canais de altura. A tecnologia de feixe de som é uma tecnologia que usa um processador de sinal digital (DSP) para controlar individualmente a saída de áudio de conjuntos de alto-falantes (vários alto-falantes pequenos dispostos em linha) posicionados em direção ao teto nas extremidades esquerda e direita da barra de som, a fim de criar uma característica de alta diretividade semelhante a um feixe de som em uma direção específica. Esta tecnologia gera uma característica de alta diretividade semelhante a um feixe de som em uma direção específica.
    Os canais de altura usam feixes de som para refletir o áudio no teto, criando um efeito que dá a impressão de que o som está vindo de alto-falantes embutidos no teto.

Angle

Ajusta o ângulo de saída do feixe de altura (vertical) para a esquerda e direita, respectivamente.

  • Menu Setup
    “Speaker” > “Beam” > “Angle” > “Height L”/“Height R”
  • Definições
    30° a 90°
    • 90° é para cima.
  • Definição padrão
    72°

Focal Length

Ajusta a largura do feixe de altura (ponto ideal) para a esquerda e direita, respectivamente.

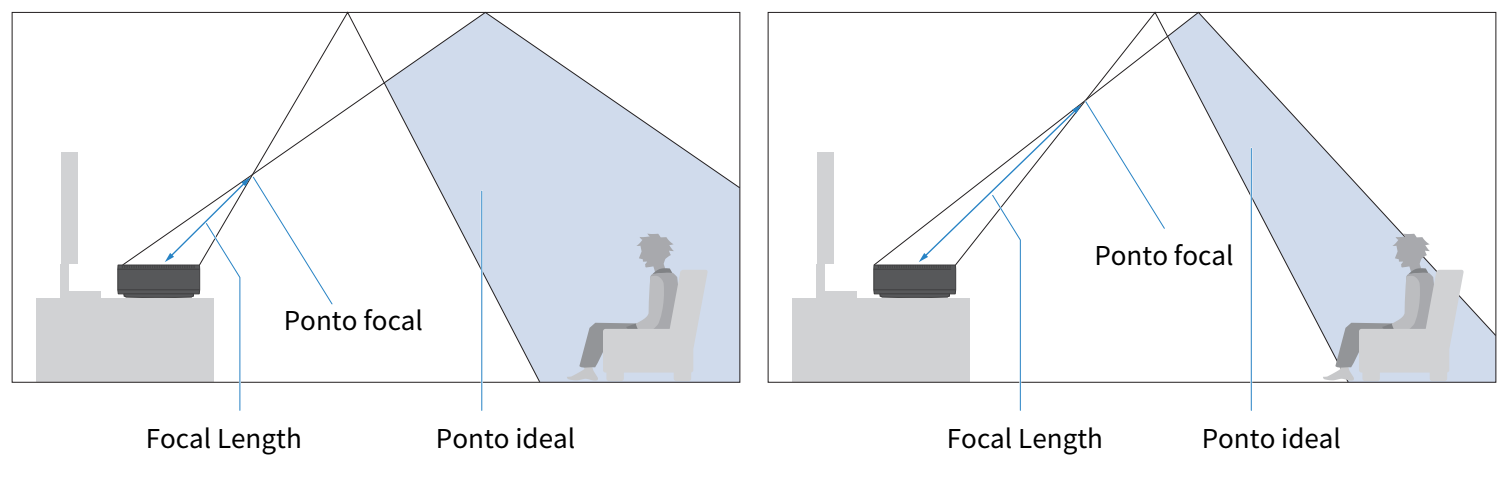

Consulte a seguinte ilustração para o comprimento focal.

  • Menu Setup
    “Speaker” > “Beam” > “Focal Length” > “Height L”/“Height R”
  • Definições
    1,0 m a 3,0 m
  • Definição padrão
    1,8 m

Ceiling Height

Ajusta para se adequar à altura do teto do cômodo usado.

  • Menu Setup
    “Speaker” > “Beam” > “Ceiling Height”
  • Definições
    1,0 m a 4,0 m
  • Definição padrão
    2,5 m
OBSERVAÇÃO
  • Quando “Angle”, “Focal Length” são selecionados, um tom de teste é reproduzido automaticamente.
  • Em “Focal Length” e “Ceiling Height”, sob “Unit”, você pode alternar entre “Meter” e “Feet”.
    Se a definição “Unit” for alterada, a definição “Focal Length” retornará ao seu valor padrão. Em seguida, altere a definição novamente.
  • O feixe pode ser usado nos seguintes modos de som.
  • SURROUND:AI
  • 3D MUSIC (“3D MUSIC Upmixer” > “Upmixer” é AURO-3D / DSurr (Dolby Surround) / Neural:X)
  • STRAIGHT
  • Em reprodução AURO-3D ou Dolby Surround, não é possível ajustar a opção “Ceiling Height”.

Level

Ajusta o volume para cada canal.

Test Tone

  • Menu Setup
    “Speaker” > “Level” > “Test Tone”
  • Definições

Off

O tom de teste não é reproduzido.

On

O tom de teste é reproduzido.

OBSERVAÇÃO
  • Após definir “Test Tone” para “On”, pressione a tecla - (Retorno) para voltar à tela “Level” e selecionar o canal cujo volume deseja ajustar. O volume pode ser ajustado enquanto um tom de teste é reproduzido pelo canal selecionado.
  • Fechar o menu Setup enquanto “Test Tone” ainda estiver definido para “On” interromperá o tom de teste.
  • Com o tom de teste, é possível verificar se os alto-falantes sem fio estão conectados corretamente ou se o som está sendo emitido por eles durante o uso do TRUE X SURROUND.

Seleção de canais

  • Menu Setup
    Sob “Speaker” > “Level”, selecione o canal cujo nível você deseja ajustar.
  • Definições
    -20 a +20
OBSERVAÇÃO
  • Você pode ouvir o tom de teste de cada canal reproduzindo o tom de teste e aplicando o cursor nele. Ajuste o volume comparando o som da frente e do centro com o som do subwoofer ou dos alto-falantes sem fio.
  • Os itens “Surround L”, “Surround R” e “Surround” também podem ser ajustados com as teclas SURROUND L/R no controle remoto.

Registration

Ligue o subwoofer e os alto-falantes sem fio.

Menu Setup

“Speaker” > “Registration”

Definições

Registration

Inicia o registro.

Clear

Limpa os registros.

OBSERVAÇÃO
  • “Registered” é exibido ao lado do nome de um alto-falante registrado.
  • Selecionar “Clear” cancela o registro de todos os alto-falantes da barra de som.
  • Se a atualização de firmware de um alto-falante sem fio falhar três vezes, “ERROR XXXXXX” (“XXXXXX” é o número do erro) é exibido ao lado do nome do alto-falante.
    Entre em contato com seu representante ou centro de assistência técnica se ocorrer um erro.
