Configuración automática de los ajustes de los altavoces según los resultados de medición de YPAO con la medición de ángulo/altura

Realice el siguiente procedimiento para realizar una medición cuando la opción “Medición de ángulo/altura” esté seleccionada.

NOTA
  • No utilice la base del micrófono hasta que aparezca el mensaje correspondiente en el TV.
  • Durante el proceso de medición los tonos de prueba se emiten a alto volumen. No puede ajustar el volumen.
  • Durante el proceso de medición, quédese en una esquina al fondo de la sala y tenga en cuenta lo siguiente para que la medición sea precisa.
  • Mantenga el silencio en la sala todo lo posible.
  • No bloquee el sonido entre los altavoces y el micrófono YPAO.
  • No conecte auriculares.
  • La opción de medición múltiple de YPAO no se puede activar con altavoces inalámbricos.
  • Cuando se usan altavoces Dolby Enabled como altavoces de presencia, no se realiza la medición de altura.
  1. Seleccione los ajustes de impedancia de los altavoces de la unidad que sean necesarios.
  1. Configure los ajustes de altavoz correspondientes.
  1. Ajuste el volumen del altavoz de subgraves a la mitad. Si se puede ajustar la frecuencia de cruce, póngala al máximo.
  1. Coloque el micrófono YPAO en la posición de escucha (a la misma altura de sus oídos).
  • Se recomienda utilizar un trípode como soporte para el micrófono y ajustar la posición de escucha (a la misma altura de sus oídos). Puede utilizar los tornillos del trípode para estabilizar el micrófono.
  1. Conecte el micrófono YPAO a la toma YPAO.
  1. Seleccione “Medición de ángulo/altura” en “Opción de medición”.
  1. Inicie la medición de acuerdo con la ayuda que aparece en la pantalla.

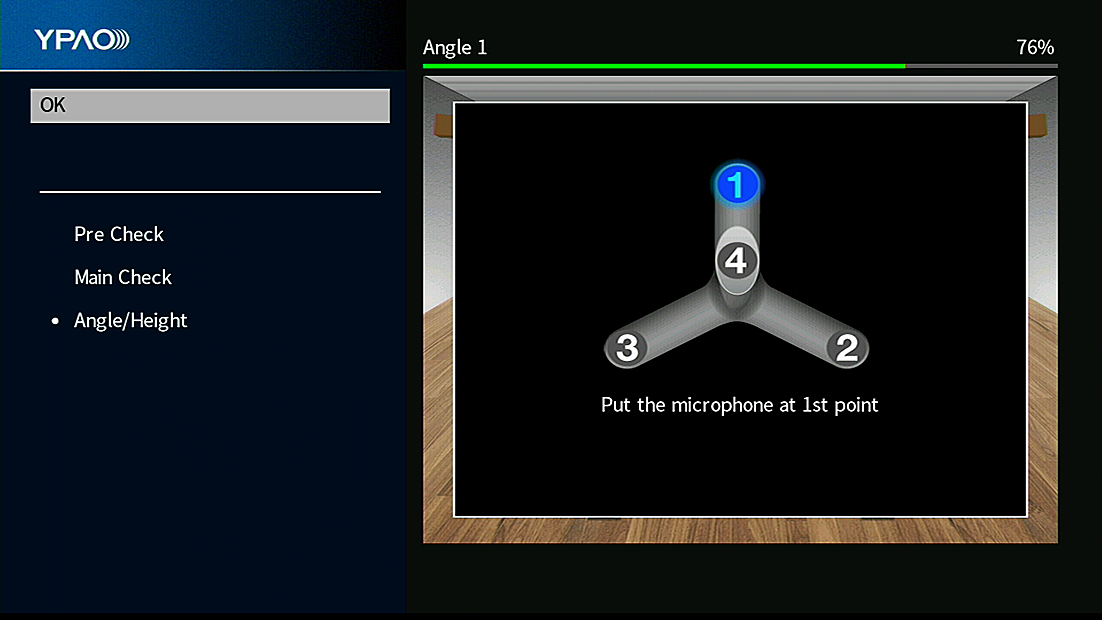

  • La siguiente pantalla aparece en el TV durante la medición de ángulo/altura.

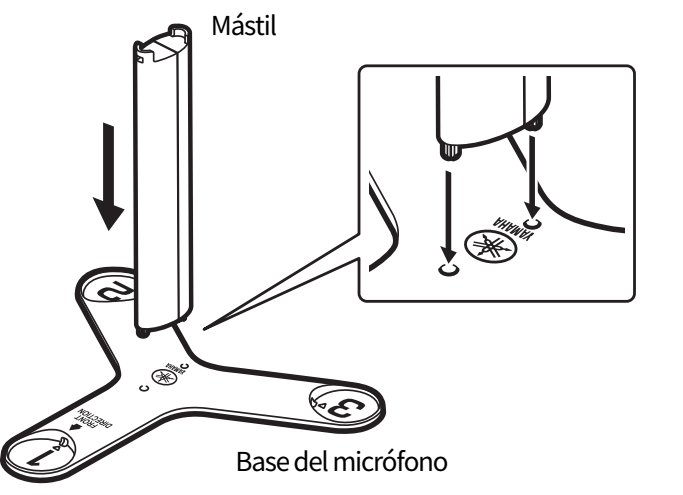

  1. Conecte el mástil suministrado al centro de la base del micrófono.

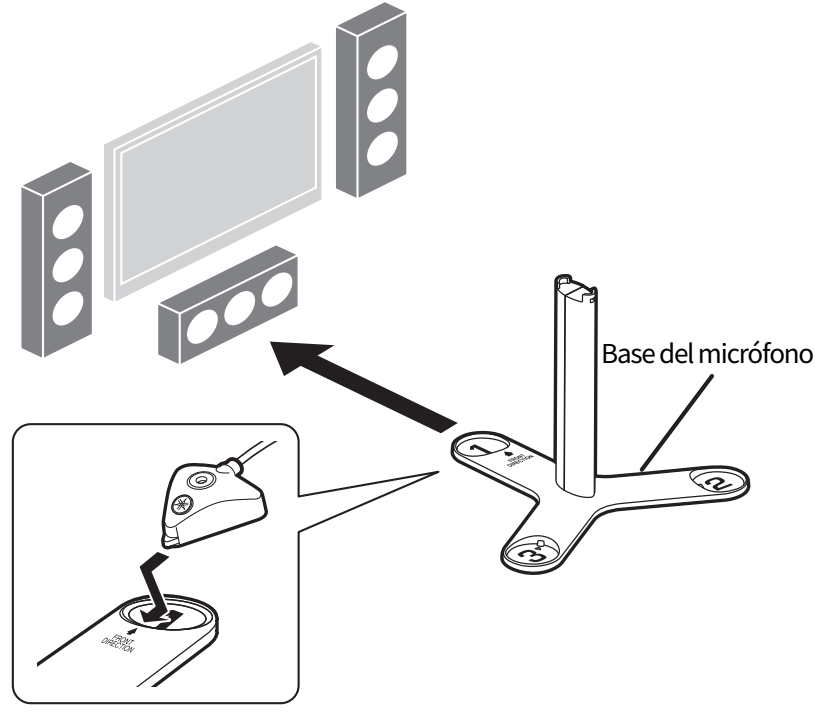

  1. Coloque la base del micrófono en la posición de escucha (a la misma altura de sus oídos) en la que se sentará con más frecuencia.
  • Se recomienda utilizar un trípode y ajustar la posición de escucha (a la misma altura de sus oídos). Puede utilizar los tornillos del trípode para fijar la base del micrófono.
  1. Ajuste el micrófono YPAO en la posición “1”.
  • No mueva la base del micrófono hasta que acabe la medición del cuarto ángulo.
  1. Pulse ENTER para empezar la medición del primer ángulo.
  • La siguiente pantalla aparece en el TV cuando acaba la medición del primer ángulo.
  1. Del mismo modo, mida el ángulo para las posiciones “2” y “3”.
  1. Ajuste el micrófono YPAO en la parte superior del mástil y mida el cuarto ángulo.

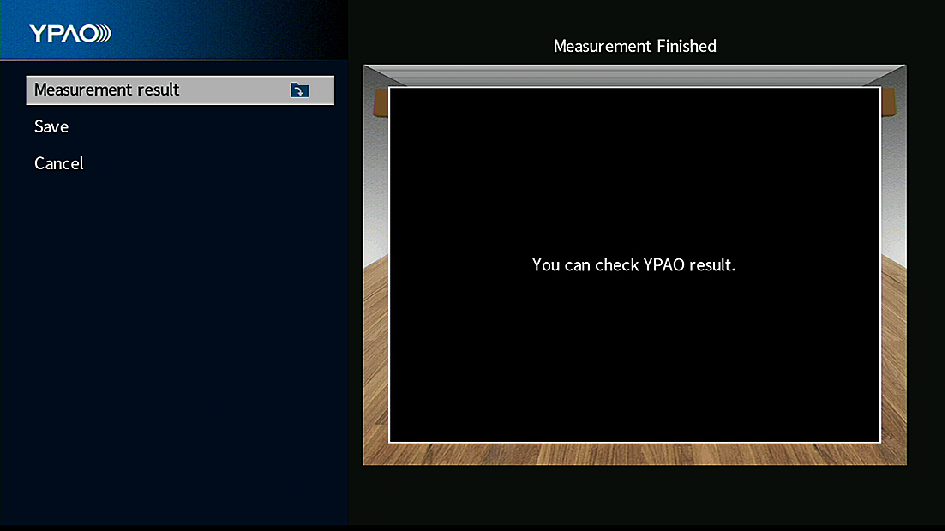

  • La siguiente pantalla aparece en el TV cuando acaba la medición del cuarto ángulo.

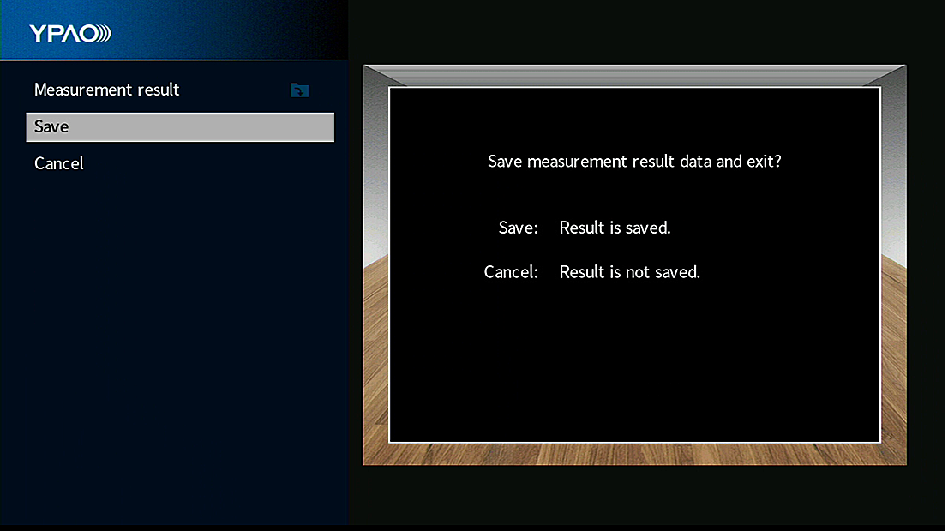

  1. Seleccione “Guardar” para guardar el resultado de medición.
  • Se aplica la configuración ajustada de los altavoces.
  1. Desconecte el micrófono YPAO de la unidad.
  • Con esto ha finalizado la optimización de los ajustes de los altavoces.
AVISO
  • El micrófono YPAO es sensible al calor, por lo que no debe colocarse en ningún lugar en el que pueda estar expuesto a la luz solar directa o a altas temperaturas (como en la parte superior de un equipo de AV).
