Configurazione automatica delle impostazioni dei diffusori in base ai risultati della misurazione YPAO con misurazione di angolo/altezza

Eseguire la seguente procedura per effettuare la misurazione quando è selezionata l’opzione “Misura angolo/altezza”.

NOTA
  • Non utilizzare la base del microfono fino a quando sulla TV non appare il messaggio corrispondente.
  • Durante la misurazione i toni di test vengono emessi ad alto volume. Non è possibile regolare il volume.
  • Durante il processo di misurazione, rimanere in un angolo posteriore della stanza e tenere presente quanto segue per assicurare una misurazione precisa.
  • Mantenere la stanza in condizioni il più possibile silenziose.
  • Non ostacolare il suono tra i diffusori e il microfono YPAO.
  • Non collegare le cuffie.
  • L’opzione di misurazione multipla YPAO non può essere abilitata con diffusori wireless.
  • Quando come diffusori di presenza vengono utilizzati diffusori con attivazione Dolby, la misurazione dell’altezza non viene eseguita.
  1. Selezionare l’impedenza dei diffusori dell’unità come necessario.
  1. Configurare le impostazioni dei diffusori corrispondenti.
  1. Regolare il volume del subwoofer a metà. Se è possibile regolare la frequenza di crossover, impostarla al massimo.
  1. Posizionare il microfono YPAO nella posizione prescelta per l’ascolto (all’altezza delle orecchie).
  • Si consiglia di utilizzare un treppiede come supporto per il microfono e di regolare l’altezza di ascolto (alla stessa altezza delle proprie orecchie). Per garantire la stabilità del microfono, è possibile utilizzare le viti del treppiede.
  1. Collegare il microfono YPAO alla presa YPAO.
  1. Selezionare “Misura angolo/altezza” sotto “Opzione misurazione”.
  1. Avviare la misurazione seguendo le istruzioni visualizzate sullo schermo.
  • Al momento della misurazione di angolo/altezza, sulla TV compare la seguente schermata.

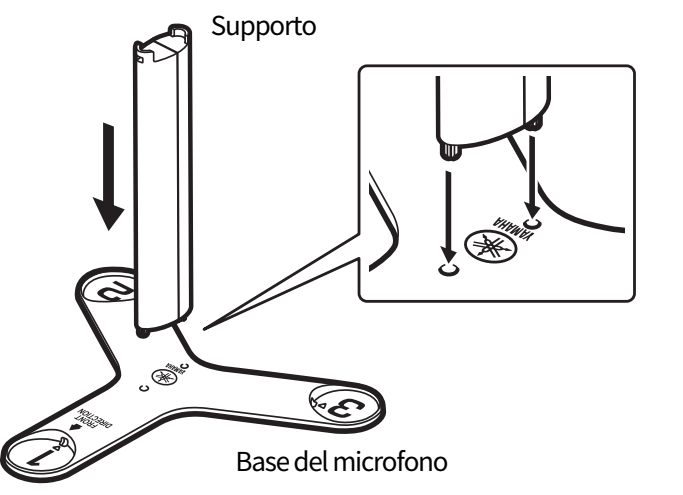

  1. Fissare il supporto in dotazione al centro della base del microfono.

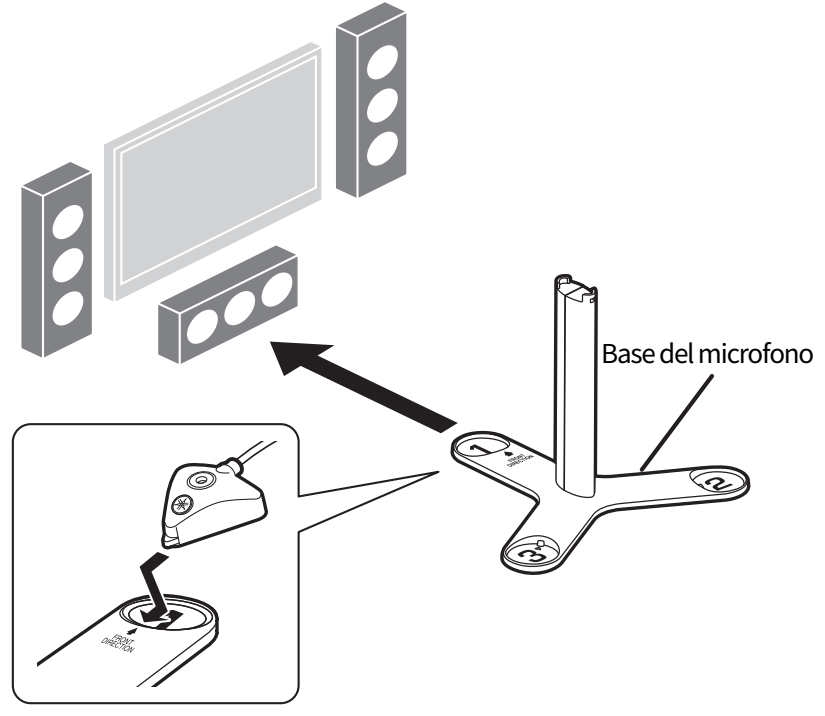

  1. Posizionare la base del microfono nella posizione di ascolto (alla stessa altezza delle proprie orecchie) che si prevede di utilizzare più spesso.
  • Si consiglia di utilizzare un treppiede e di regolare l’altezza di ascolto (alla stessa altezza delle proprie orecchie). Per fissare la base del microfono, è possibile utilizzare le viti del treppiede.
  1. Impostare il microfono YPAO sulla posizione “1”.
  • Non spostare la base del microfono fino al termine della misurazione del quarto angolo.
  1. Premere ENTER per avviare la misurazione del primo angolo.

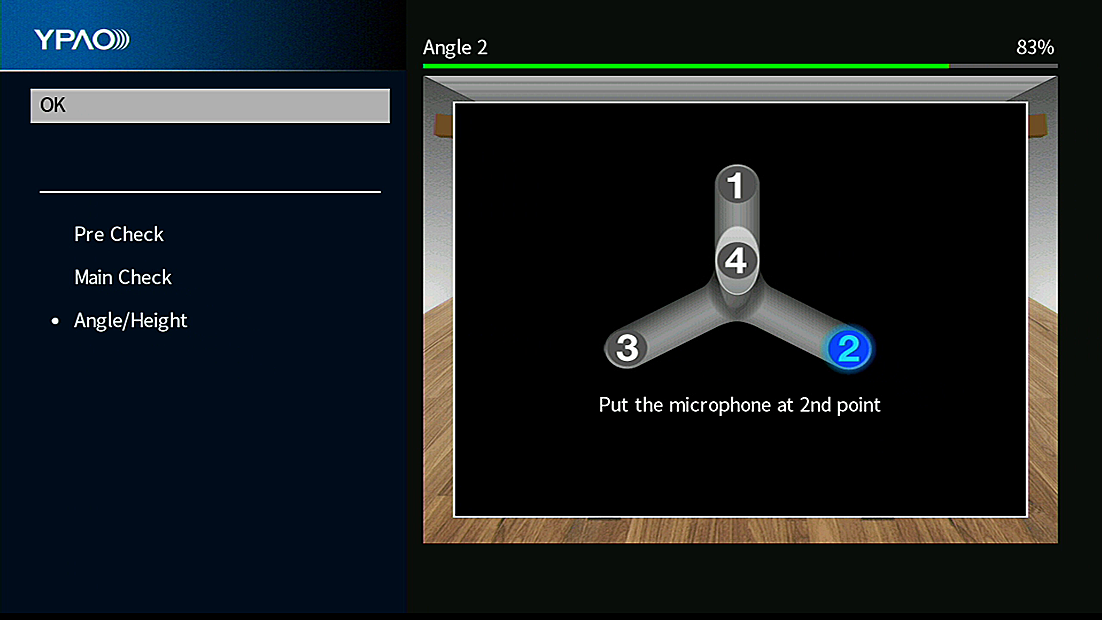

  • Al termine della misurazione del primo angolo, sulla TV compare la seguente schermata.
  1. Allo stesso modo, eseguire la misurazione degli angoli per le posizioni “2” e “3”.
  1. Posizionare il microfono YPAO in cima al supporto ed eseguire la misurazione del quarto angolo.

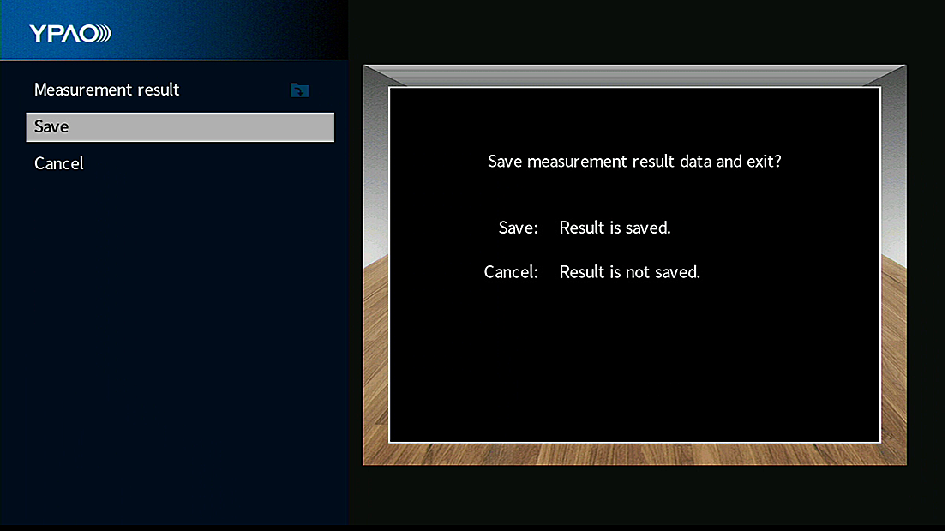

  • Al termine della misurazione del quarto angolo, sulla TV compare la seguente schermata.
  1. Selezionare “Salva” per salvare i risultati della misurazione.
  • Vengono applicate le impostazioni regolate dei diffusori.
  1. Scollegare il microfono YPAO dall’unità.
  • Con questa operazione l’ottimizzazione delle impostazioni dei diffusori può considerarsi conclusa.
AVVISO
  • Poiché è sensibile al calore, non posizionare il microfono YPAO in luoghi in cui potrebbe essere esposto alla luce diretta del sole o a temperature elevate (ad esempio su un’apparecchiatura AV).
