Automatisches Konfigurieren der Lautsprechereinstellungen gemäß der YPAO-Messergebnisse mit Winkel-/Höhenmessung

Führen Sie zur Messung den nachstehenden Vorgang aus, wenn die Option „Winkel-/Höhenmessung“ gewählt ist.

HINWEIS
  • Verwenden Sie den Mikrofonträger nicht, bevor die betreffende Meldung am Fernseher erscheint.
  • Während der Messung werden sehr laute Testtöne ausgegeben. Ein Einstellen der Lautstärke ist nicht möglich.
  • Halten Sie sich im Verlauf der Messung in einer hinteren Ecke des Raums auf und achten Sie für eine genaue Messung auf Einhaltung der nachstehenden Punkte.
  • Im Raum muss Ruhe herrschen.
  • Achten Sie darauf, dass die Schallausbreitung zwischen den Lautsprechern und dem YPAO-Mikrofon nicht blockiert wird.
  • Schließen Sie keinen Kopfhörer an.
  • Für drahtlose Lautsprecher kann die YPAO-Mehrfachmessoption nicht aktiviert werden.
  • Wenn Dolby Enabled-Lautsprecher als Präsenzlautsprecher verwendet werden, wird die Höhenmessung nicht durchgeführt.
  1. Richten Sie die Lautsprecherimpedanzeinstellungen des Geräts wie erforderlich ein.
  1. Konfigurieren Sie die betreffenden Lautsprechereinstellungen.
  1. Stellen Sie die Lautstärke des Subwoofers auf Mittelstellung ein. Wenn sich die Übernahmefrequenz einstellen lässt, stellen Sie sie auf Maximum ein.
  1. Platzieren Sie das YPAO-Mikrofon in Ohrhöhe an Ihrer Hörposition.
  • Wir empfehlen die Verwendung eines Stativs als Mikrofonständer und eine Einstellung auf Ihre Hörposition (in derselben Höhe wie Ihre Ohren). Mit den Feststellschrauben des Stativs können Sie das Mikrofon stabilisieren.
  1. Schließen Sie das YPAO-Mikrofon an die Buchse YPAO an.
  1. Wählen Sie „Winkel-/Höhenmessung“ unter „Messoption“.
  1. Starten Sie die Messung den am Bildschirm angezeigten Anweisungen gemäß.

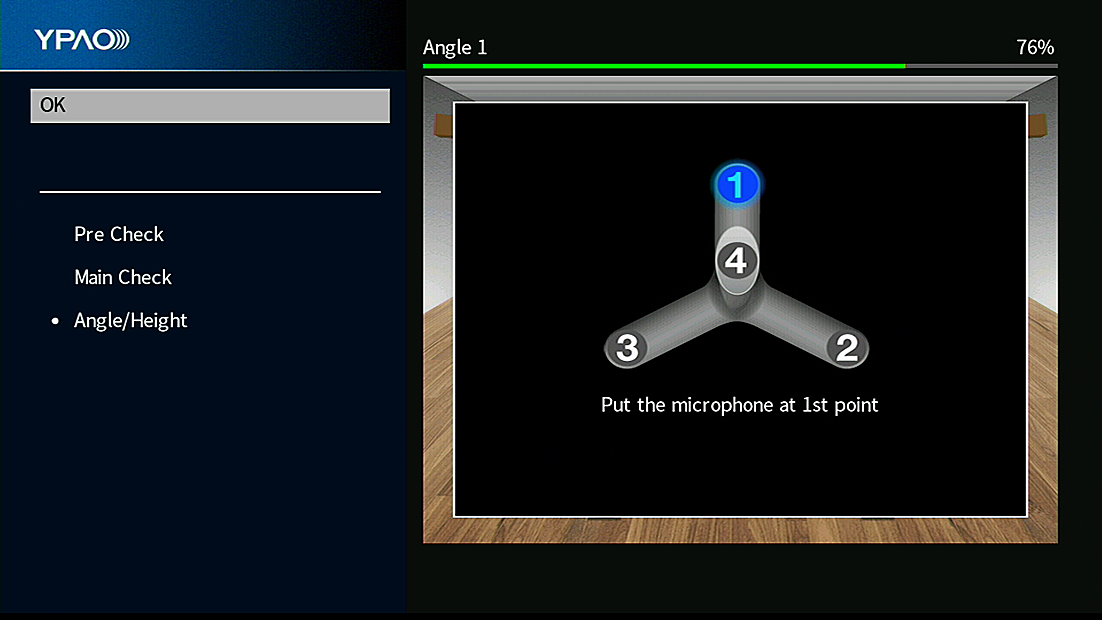

  • Die folgende Anzeige erscheint zum Zeitpunkt der Winkel-/Höhenmessung auf dem Fernsehbildschirm.

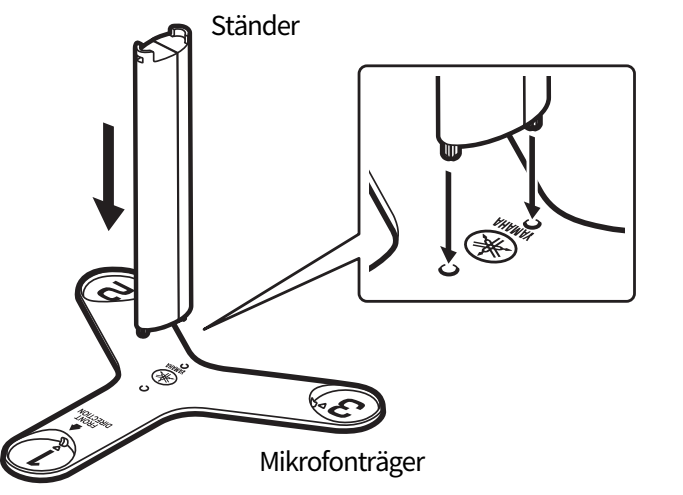

  1. Bringen Sie den mitgelieferten Ständer am Mikrofonträger an.
  1. Platzieren Sie den Mikrofonträger in Ohrhöhe an der Hörposition, an der Sie am häufigsten sitzen werden.
  • Wir empfehlen die Verwendung eines Stativs und eine Einstellung auf Ihre Hörposition (in derselben Höhe wie Ihre Ohren). Mit den Feststellschrauben des Stativs können Sie den Mikrofonträger feststellen.

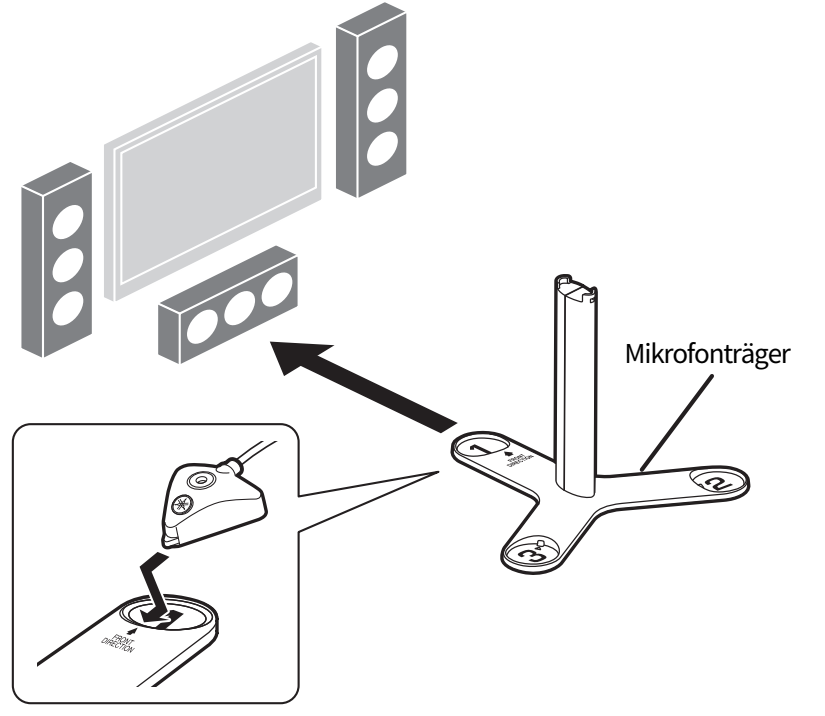

  1. Richten Sie das YPAO-Mikrofon an Position „1“ ein.
  • Bewegen Sie den Mikrofonträger nicht, bevor die vierte Winkelmessung abgeschlossen ist.
  1. Drücken Sie ENTER, um die erste Winkelmessung zu starten.
  • Die folgende Anzeige erscheint nach Abschluss der ersten Winkelmessung auf dem Fernsehbildschirm.
  1. Führen Sie auf dieselbe Weise die Winkelmessung für Positionen „2“ und „3“ durch.
  1. Richten Sie das YPAO-Mikrofon oben auf dem Ständer ein und führen Sie die vierte Winkelmessung durch.
  • Die folgende Anzeige erscheint nach Abschluss der vierten Winkelmessung auf dem Fernsehbildschirm.

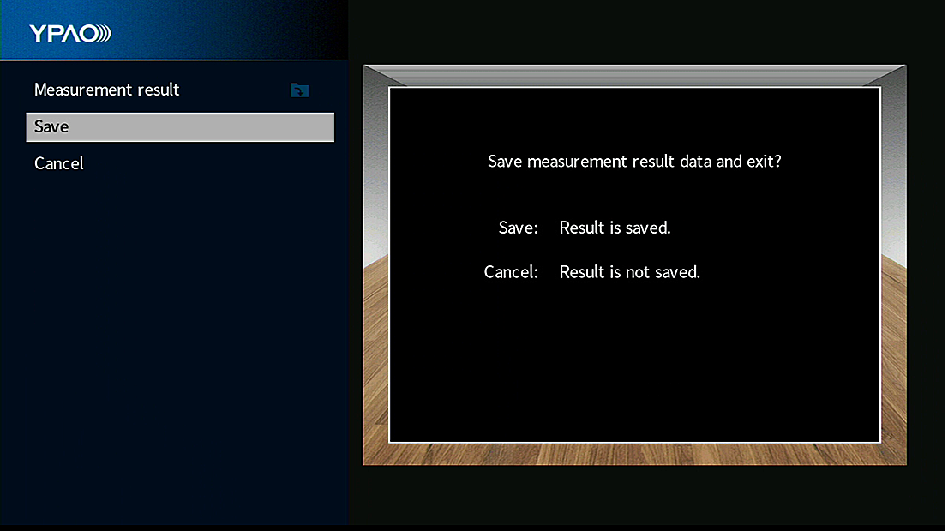

  1. Wählen Sie „Speichern“, um die Messergebnisse zu speichern.
  • Die angepassten Lautsprechereinstellungen werden angewendet.
  1. Ziehen Sie das YPAO-Mikrofon vom Gerät ab.
  • Die Optimierung der Lautsprechereinstellungen ist damit abgeschlossen.
ACHTUNG
  • Da das YPAO-Mikrofon wärmeempfindlich ist, legen Sie das Mikrofon nicht an Orten ab, an denen es direktem Sonnenlicht oder hohen Temperaturen ausgesetzt wäre (z. B. auf AV-Geräten).
