Configuração automática das definições dos alto-falantes com base nos resultados da medição YPAO com a medição de ângulo/altura

Realize o procedimento a seguir para tomar uma medição quando a opção “Angle/Height Measure” for selecionada.

OBSERVAÇÃO
  • Não use a base do microfone até que a mensagem correspondente apareça na TV.
  • Durante o processo de medição, são emitidos sons de teste em alto volume. Não é possível ajustar o volume.
  • Durante o processo de medição, permaneça em um canto posterior da sala e repare o seguinte para uma medição precisa.
  • Mantenha a sala o mais quieta possível.
  • Não bloqueie o som entre os alto-falantes e o microfone YPAO.
  • Não conecte fones de ouvido.
  • A opção de medição YPAO múltipla não pode ser ativada com alto-falantes sem fio.
  • Ao usar alto-falantes habilitados para Dolby como alto-falantes de presença, a medição da altura não é realizada.
  1. Selecione as definições de impedância dos alto-falantes conforme seja necessário.
  1. Configure as definições dos alto-falantes correspondentes.
  1. Defina o volume do subwoofer para a metade. Se a frequência de cruzamento for ajustável, defina-a para o nível máximo.
  1. Posicione o microfone YPAO na sua posição de audição (mesma altura que os seus ouvidos).
  • Recomendamos o uso de um tripé como um suporte para o microfone e o ajuste da sua posição de audição (mesma altura que os ouvidos). Você pode usar os parafusos do tripé para estabilizar o microfone.
  1. Conecte o microfone YPAO ao conector YPAO.
  1. Selecione “Angle/Height Measure” em “Measuring option”.
  1. Inicie a medição seguindo a orientação exibida na tela.

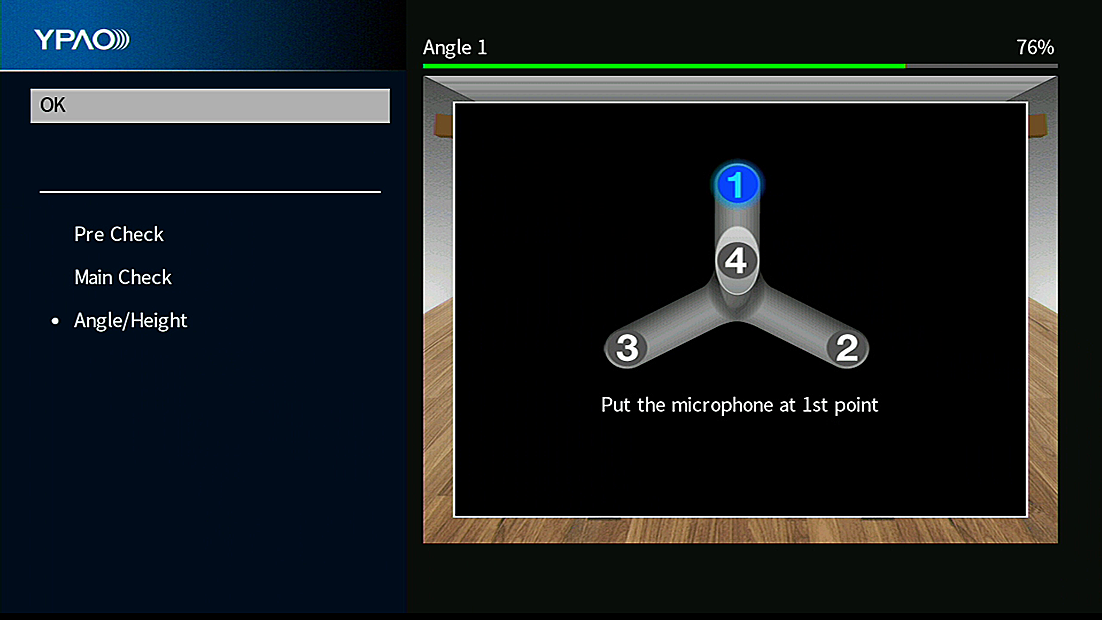

  • A seguinte tela aparecerá na TV durante a medição de ângulo/altura.
  1. Fixe a haste fornecida no centro da base do microfone.
  1. Coloque a base do microfone na posição de audição (mesma altura dos seus ouvidos) que você se sentará com mais frequência.
  • Recomendamos o uso de um tripé e o ajuste da sua posição de audição (mesma altura dos seus ouvidos). Você pode usar os parafusos do tripé para fixar a base do microfone.
  1. Defina o microfone YPAO para a posição “1”.
  • Não mova a base do microfone até que a medição do quarto ângulo termine.
  1. Pressione ENTER para iniciar a medição do primeiro ângulo.
  • A seguinte tela aparecerá na TV quando a medição do primeiro ângulo terminar.
  1. Da mesma maneira, realize a medição do ângulo para as posições “2” e “3”.
  1. Coloque o microfone YPAO em cima da haste e realize a medição do quarto ângulo.

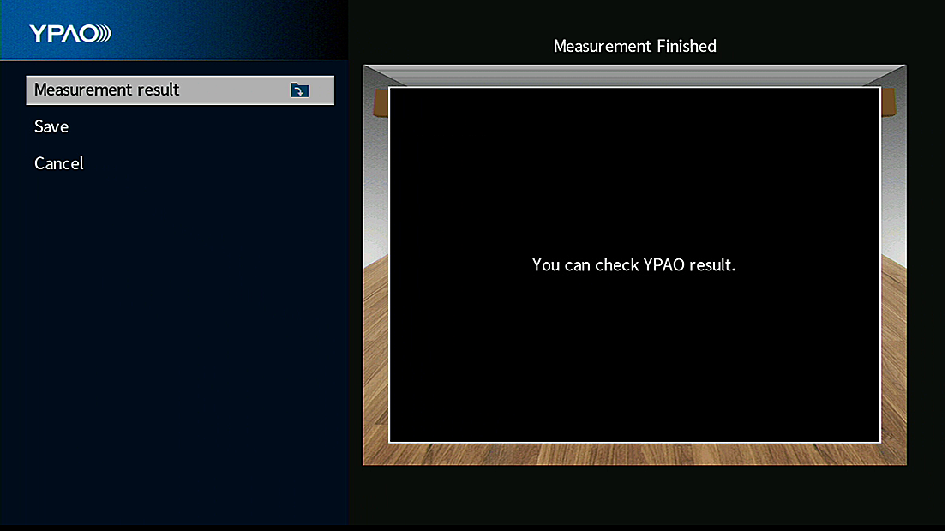

  • A seguinte tela aparecerá na TV quando a medição do quarto ângulo terminar.

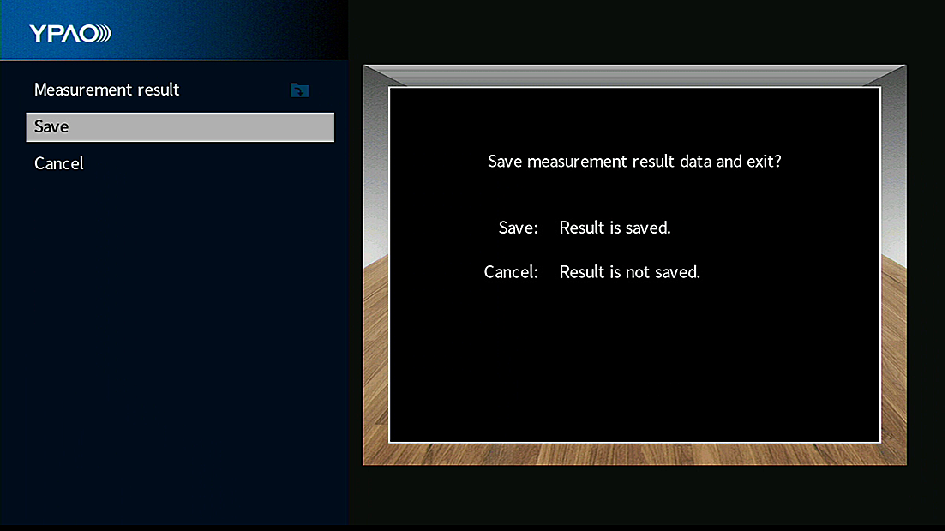

  1. Selecione “Save” para armazenar o resultado da medição.
  • As definições dos alto-falantes ajustadas são aplicadas.
  1. Desconecte o microfone YPAO da unidade.
  • Isso completa a otimização das definições dos alto-falantes.
AVISO
  • O microfone YPAO é sensível ao calor e, portanto, não deve ser colocado em um lugar onde ele possa ficar exposto à luz solar direta ou a altas temperaturas (como em cima de um equipamento AV).
