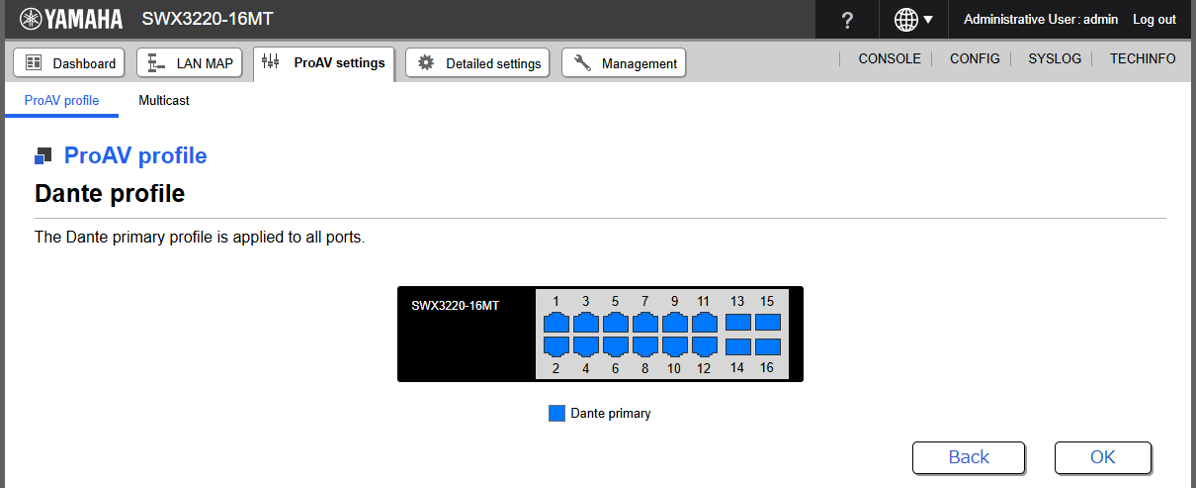

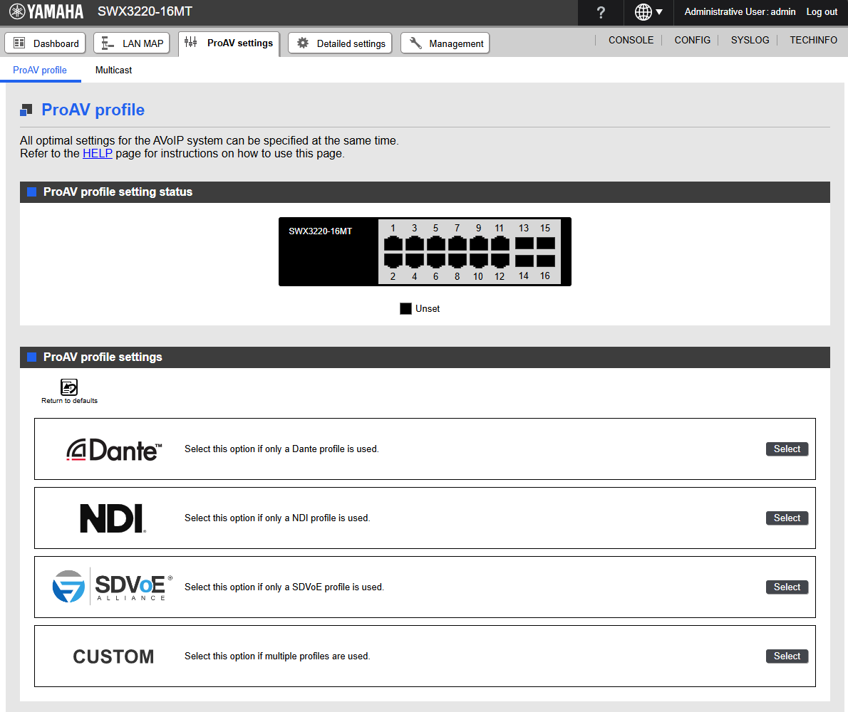

ProAV設定

フロー制御を無効 にすることで、帯域が混雑したときでもDanteトラフィックの送受信が止まらないようにします。

QoSを有効 にすることで、Danteトラフィックが優先して転送されるようにします。

DSCP値による送信キューの最適化 をすることで、Danteトラフィックに関わるDSCP値を高優先度の送信キューに割り当てます。

QoSトラストモードをDSCPに設定 することで、DSCP値を参照して優先制御するようにします。

IGMPスヌーピングを有効 にすることで、マルチキャスト受信者が存在するポートにのみマルチキャストトラフィックを転送し、不要なトラフィックを転送しないようにします。

IGMPスヌーピングのバージョンをIGMPv3に設定 します。
複数のスイッチを使用するネットワーク構成で、スイッチ間でバージョンが異なるときは、ProAV GUIの「マルチキャストページ」で警告メッセージが表示されます。
Danteネットワークを使用するときは、IGMPv3に設定してください。

IGMPスヌーピングの高速脱退機能を有効 にすることで、マルチキャスト受信者が受信を停止したときに、マルチキャストトラフィックの転送を即時停止します。
マルチキャスト受信者が音声・映像を切り替えたときに、切り替え前のマルチキャストトラフィックがノイズになることを防止することができます。

高速脱退機能のauto-assignmentオプションを有効 にすることで、複数のスイッチを使用するネットワーク構成で、スイッチ間を接続するポートでは高速脱退を行わないようにします。
対向スイッチ配下にマルチキャストトラフィックを受信したい受信者がまだ存在するにも関わらず、マルチキャストトラフィックの転送が即時停止されることを防ぐことができます。

IGMPクエリー送信機能（クエリアー機能）を有効 にします。
IGMPスヌーピングを使用する場合、同一ネットワーク内に必ずクエリアーが存在する必要があります。
同一ネットワークに複数のクエリアーが存在する場合、最もIPアドレスの小さいクエリアーが代表クエリアーとなり、それ以外のクエリアーは自動的にクエリー送信を停止します。

IGMPクエリーの送信間隔を30秒に設定 することで、IGMPスヌーピングの学習状態をより早く収束させることができます。

IGMPレポート抑制機能を無効 にすることで、複数のスイッチを使用するネットワーク構成で、IGMPレポート転送時にプロキシせずに、そのまま転送するようにします。

IGMPレポート転送機能を有効 にすることで、複数のスイッチを使用するネットワーク構成で、スイッチ間を接続するポートにIGMPレポートを転送するようにします。

IGMPパケットのTTL値/RA/ToS検証機能を無効 にすることで、不正なIGMPパケットを受信した場合でも、正しい情報に補正してIGMPパケットを転送します。

マルチキャストルーターポート転送抑制機能を有効 にすることで、複数のスイッチを使用するネットワーク構成で、スイッチ間の帯域を節約することができます。
通常、マルチキャスト受信者の有無に関わらず、すべてのマルチキャストトラフィックはマルチキャストルーターポートに転送されるため、双方向伝送環境では、不必要なマルチキャストトラフィックがスイッチ間の帯域を圧迫します。
本機能を使用することで、対向スイッチにマルチキャスト受信者が存在する場合のみマルチキャストトラフィックを転送するため、スイッチ間の帯域を節約します。

リンクローカルマルチキャストの常時転送 をすることで、IGMPスヌーピングが有効のとき、Danteで使用されるmDNSなどの制御パケットを常に転送するようにします。

PTPパケットの常時転送 をすることで、IGMPスヌーピングが有効のとき、Danteで使用される時刻同期の制御パケットを常に転送するようにします。

未知のマルチキャストをフラッディング することで、IGMPスヌーピングが有効のとき、受信者が存在しないマルチキャストトラフィックを転送するようにします。

MRUを1522バイトに設定 することで、ジャンボフレームの転送を無効にします。

省電力機能を無効 にすることで、省電力機能が転送性能に影響を与えないようにします。

LLDPの送受信を有効 にすることで、 IGMPスヌーピングの高速脱退機能 と IGMPレポート転送機能 が動作するようにします。
これら2つのIGMPの機能は、LLDPを使用して、対向機器がスイッチかどうかを判定して動作するためです。

Danteネットワークの構成が 「Danteプライマリー/セカンダリー回線を二重化する」 構成の場合のみ、Danteセカンダリーポートで L2MSフィルターを有効 にします。
L2MSとは、Yamaha LAN Monitorなどの統合管理アプリケーションで、ヤマハスイッチを監視・制御するために使用される、ヤマハ独自の制御パケットのことです。
二重化構成では、スイッチ間をプライマリー用ケーブルとセカンダリー用ケーブルの2本で接続するため、L2MSフィルターを有効にすることで制御パケットがループして輻輳が発生することを防止します。
なお、二重化構成以外のネットワーク構成では、 L2MSフィルターを無効 にします。

Danteネットワークの構成が 「Danteプライマリー/セカンダリー回線を二重化する」 構成の場合のみ、Danteセカンダリーポートで BPDUフィルターを有効 にします。
二重化構成では、スイッチ間をプライマリー用ケーブルとセカンダリー用ケーブルの2本で接続するため、BPDUフィルターを有効にすることでポートのブロックを防止します。
なお、二重化構成以外のネットワーク構成では、 BPDUフィルターを無効 にします。

ProAV GUIで、プロファイル種別を識別するための識別子として使用されます。

フロー制御を有効 にすることで、帯域が混雑したときに、混雑が解消するまで一時的にトラフィックの送信を停止し、パケットロスが発生しないようにします。

QoSを無効 にすることで、パケット転送の優先制御を行わずに転送します。

IGMPスヌーピングを有効 にすることで、マルチキャスト受信者が存在するポートにのみマルチキャストトラフィックを転送し、不要なトラフィックを転送しないようにします。

IGMPスヌーピングのバージョンをIGMPv2に設定 します。
複数のスイッチを使用するネットワーク構成で、スイッチ間でバージョンが異なるときは、ProAV GUIの「マルチキャストページ」で警告メッセージが表示されます。
NDIネットワークを使用するときは、IGMPv2に設定してください

IGMPスヌーピングの高速脱退機能を有効 にすることで、マルチキャスト受信者が受信を停止したときに、マルチキャストトラフィックの転送を即時停止します。
マルチキャスト受信者が音声・映像を切り替えたときに、切り替え前のマルチキャストトラフィックがノイズになることを防止することができます。

高速脱退機能のauto-assignmentオプションを有効 にすることで、複数のスイッチを使用するネットワーク構成で、スイッチ間を接続するポートでは高速脱退を行わないようにします。
対向スイッチ配下にマルチキャストトラフィックを受信したい受信者がまだ存在するにも関わらず、マルチキャストトラフィックの転送が即時停止されることを防ぐことができます。

IGMPクエリー送信機能（クエリアー機能）を有効 にします。
IGMPスヌーピングを使用する場合、同一ネットワーク内に必ずクエリアーが存在する必要があります。
同一ネットワークに複数のクエリアーが存在する場合、最もIPアドレスの小さいクエリアーが代表クエリアーとなり、それ以外のクエリアーは自動的にクエリー送信を停止します。

IGMPクエリーの送信間隔をデフォルトの125秒に設定 します。

IGMPレポート抑制機能を無効 にすることで、複数のスイッチを使用するネットワーク構成で、IGMPレポート転送時にプロキシせずに、そのまま転送するようにします。

IGMPレポート転送機能を有効 にすることで、複数のスイッチを使用するネットワーク構成で、スイッチ間を接続するポートにIGMPレポートを転送するようにします。

IGMPパケットのTTL値/RA/ToS検証機能を無効 にすることで、不正なIGMPパケットを受信した場合でも、正しい情報に補正してIGMPパケットを転送します。

マルチキャストルーターポート転送抑制機能を有効 にすることで、複数のスイッチを使用するネットワーク構成で、スイッチ間の帯域を節約することができます。
通常、マルチキャスト受信者の有無に関わらず、すべてのマルチキャストトラフィックはマルチキャストルーターポートに転送されるため、双方向伝送環境では、不必要なマルチキャストトラフィックがスイッチ間の帯域を圧迫します。
本機能を使用することで、対向スイッチにマルチキャスト受信者が存在する場合のみ、マルチキャストトラフィックを転送するため、スイッチ間の帯域を節約します。

MRUを1522バイトに設定 することで、ジャンボフレームの転送を無効にします。

省電力機能を無効 にすることで、省電力機能が転送性能に影響を与えないようにします。

LLDPの送受信を有効 にすることで、 IGMPスヌーピングの高速脱退機能 と IGMPレポート転送機能 が動作するようにします。
これら2つのIGMPの機能は、LLDPを使用して、対向機器がスイッチかどうかを判定して動作するためです。

ProAV GUIで、プロファイル種別を識別するための識別子として使用されます。

フロー制御を無効 にすることで、帯域が混雑したときでもDanteトラフィックの送受信が止まらないようにします。

QoSを無効 にすることで、パケット転送の優先制御を行わずに転送します。

IGMPスヌーピングを有効 にすることで、マルチキャスト受信者が存在するポートにのみマルチキャストトラフィックを転送し、不要なトラフィックを転送しないようにします。

IGMPスヌーピングのバージョンをIGMPv2に設定 します。
複数のスイッチを使用するネットワーク構成で、スイッチ間でバージョンが異なるときは、ProAV GUIの「マルチキャストページ」で警告メッセージが表示されます。
Extron NAVネットワークを使用するときは、IGMPv2に設定してください

IGMPスヌーピングの高速脱退機能を有効 にすることで、マルチキャスト受信者が受信を停止したときに、マルチキャストトラフィックの転送を即時停止します。
マルチキャスト受信者が音声・映像を切り替えたときに、切り替え前のマルチキャストトラフィックがノイズになることを防止することができます。

高速脱退機能のauto-assignmentオプションを有効 にすることで、複数のスイッチを使用するネットワーク構成で、スイッチ間を接続するポートでは高速脱退を行わないようにします。
対向スイッチ配下にマルチキャストトラフィックを受信したい受信者がまだ存在するにも関わらず、マルチキャストトラフィックの転送が即時停止されることを防ぐことができます。

IGMPクエリー送信機能（クエリアー機能）を有効 にします。
IGMPスヌーピングを使用する場合、同一ネットワーク内に必ずクエリアーが存在する必要があります。
同一ネットワークに複数のクエリアーが存在する場合、最もIPアドレスの小さいクエリアーが代表クエリアーとなり、それ以外のクエリアーは自動的にクエリー送信を停止します。

IGMPクエリーの送信間隔をデフォルトの125秒に設定 します。

IGMPレポート抑制機能を無効 にすることで、複数のスイッチを使用するネットワーク構成で、IGMPレポート転送時にプロキシせずに、そのまま転送するようにします。

IGMPレポート転送機能を有効 にすることで、複数のスイッチを使用するネットワーク構成で、スイッチ間を接続するポートにIGMPレポートを転送するようにします。

IGMPパケットのTTL値/RA/ToS検証機能を無効 にすることで、不正なIGMPパケットを受信した場合でも、正しい情報に補正してIGMPパケットを転送します。

マルチキャストルーターポート転送抑制機能を有効 にすることで、複数のスイッチを使用するネットワーク構成で、スイッチ間の帯域を節約することができます。
通常、マルチキャスト受信者の有無に関わらず、すべてのマルチキャストトラフィックはマルチキャストルーターポートに転送されるため、双方向伝送環境では、不必要なマルチキャストトラフィックがスイッチ間の帯域を圧迫します。
本機能を使用することで、対向スイッチにマルチキャスト受信者が存在する場合のみ、マルチキャストトラフィックを転送するため、スイッチ間の帯域を節約します。

リンクローカルマルチキャストの常時転送 をすることで、IGMPスヌーピングが有効のとき、mDNSなどの制御パケットを常に転送するようにします。

PTPパケットの常時転送 をすることで、IGMPスヌーピングが有効のとき、時刻同期の制御パケットを常に転送するようにします。

未知のマルチキャストを破棄 にすることで、IGMPスヌーピングで学習していないマルチキャストフレームを破棄します。
不要なマルチキャストによる帯域圧迫の抑止や高精細な映像と音声の瞬時切替を実現するために設定します。

MRUを1522バイトに設定 することで、ジャンボフレームの転送を無効にします。

省電力機能を無効 にすることで、省電力機能が転送性能に影響を与えないようにします。

LLDPの送受信を有効 にすることで、 IGMPスヌーピングの高速脱退機能 と IGMPレポート転送機能 が動作するようにします。
これら2つのIGMPの機能は、LLDPを使用して、対向機器がスイッチかどうかを判定して動作するためです。

ProAV GUIで、プロファイル種別を識別するための識別子として使用されます。
