物理インターフェースのトラフィックをグラフで表示します。
送信トラフィック用ガジェットと受信トラフィック用ガジェットがそれぞれ存在します。
-
「Live」、「Day」、「Month」、「Year」ボタンでグラフの描画期間を変更することができます
-
Live
-
直近2分間のトラフィックを表示します
-
グラフは1秒周期で自動更新されます
-
Day
-
指定した日の1時間ごとのトラフィックを表示します
-
日の指定は、ガジェット右上にある日付指定ボックスから行うことができます
-
日付指定ボックスを押すとカレンダーが表示され、日を選択することで指定した日のグラフが表示されます
-
カレンダーでは、過去1年以内の日付を指定することができます。
-
Month
-
指定した月の1日ごとのトラフィックを表示します
-
月の指定は、ガジェット右上にある月指定ボックスから行うことができます
-
月指定ボックスを押すとカレンダーが表示され、月を選択することで指定した月のグラフが表示されます
-
カレンダーでは、過去1年以内の月を指定することができます。
-
Year
-
指定した年の1月ごとのトラフィックを表示します
-
年の指定は、ガジェット右上にある年指定ボックスから行うことができます
-
年指定ボックスを押すと年の一覧が表示され、年を選択することで指定した年のグラフが表示されます
-
年指定ボックスでは、現在の年と前年のいずれかを指定することができます。
-

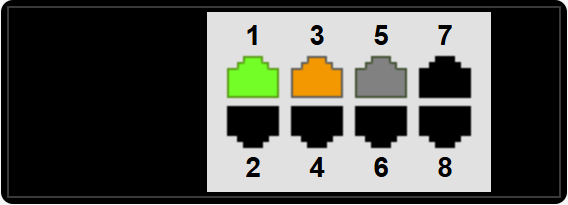

「インターフェースの選択」ボタン (
) をクリックすると、「インターフェースの選択」ダイアログが表示されます
-
「インターフェースの選択」ダイアログからグラフに表示するインターフェースを選択します
-
グラフには、インターフェースの各時間あたりの平均トラフィックが描画されます
-
「CSV 形式でエクスポート」ボタン (
) をクリックすると、「トラフィック情報 統計情報のエクスポート」ダイアログが表示されます
-
「トラフィック情報 統計情報のエクスポート」ダイアログでは、指定した期間のトラフィック情報の集計データを CSV ファイルとしてエクスポートできます
-
「統計情報のクリア」ボタン (
) をクリックすると、「トラフィック情報 統計情報のクリア」ダイアログが表示されます
-
「トラフィック情報 統計情報のクリア」ダイアログでは、集計したトラフィック情報をすべて削除できます
-
グラフの線は 最大で 8 本 まで表示でき、[青、サーモンピンク、黄、緑、灰、スカイブルー、ピンク、紫] の8色が使用されます
-
グラフの縦軸の上限はトラフィックに応じて最小 10 [kbps] から最大 100 [Gbps] まで増えていきます
-
グラフの横軸は、指定した描画期間によって以下が表示されます
-
Live : 現時刻 - 120 秒前の時刻 (hh:mm:ss形式)
-
Day : 0 時 - 23 時
-
Month : 1 日 - 28 日, 29 日, 30 日, 31 日
-
Year : 1 月 - 12 月
-
グラフの線上にマウスカーソルを重ねると、インターフェース情報、日時、トラフィック量が表示されます
-
ガジェットの最下部には現在表示されているグラフの凡例が表示されます
-
凡例の使い方
-
凡例のチェックが有効になっている線のみが表示されます
-
チェックを外すとその線はグラフから表示されなくなります
-
複数の線が重なって表示されていたり、一時的に特定のインターフェースのみを監視したい場合などに有効です
-
現在監視の対象になっているインターフェースが存在しない場合は、「監視対象のインターフェースが選択されていません」と表示されます
-
画面を更新すると、描画期間と凡例の選択状態は以下の初期状態に戻ります
-
描画期間 : Live
-
凡例のチェックボックス : すべて適用
-
トラフィックが 60% を超えると警告 (
) が表示されます
-
トラフィックが 50% を下回ると警告が解除されます
-
「分離」ボタン (
) により別ウィンドウでガジェットを表示させた場合
-
分離したウィンドウの URL を直接入力してガジェットを表示させた場合
