Das „Selected-Channel“-Konzept

Im System der RIVAGE PM-Serie können Sie einen bestimmten Kanal auswählen, den Sie bedienen oder dessen Mixing-Parameter Sie ablesen möchten.

Verschiedene Arten der Kanalauswahl

Die Bedienoberfläche CS-R10 ermöglicht die Auswahl spezieller „unabhängiger“ Kanäle. Durch diese Funktion können Sie mehrere Kanäle auf einer einzelnen Bedienoberfläche bedienen.

Einen Kanal mithilfe der Hardware auswählen

Sie können einen bestimmten Kanal für den Selected-Channel-Bereich (Hardware) auswählen. Sie können auch die [SEL]-Tasten in jeder Bay verwenden.

Kanäle auf dem Bildschirm auswählen (bis zu drei einzelnen Kanälen)

Sie können je nach gewünschter Bedienungsweise auch die Verknüpfungen zwischen den auf dem Bildschirm ausgewählten Kanälen in Bay L, C oder R (externer Bildschirm) des CS-R10 oder des CSD-R7 oder den auf dem Bildschirm ausgewählten Kanälen in Bay C oder R (externer Bildschirm) des CS-R10-S und der über die Hardware-Tasten ausgewählten Kanäle anpassen.

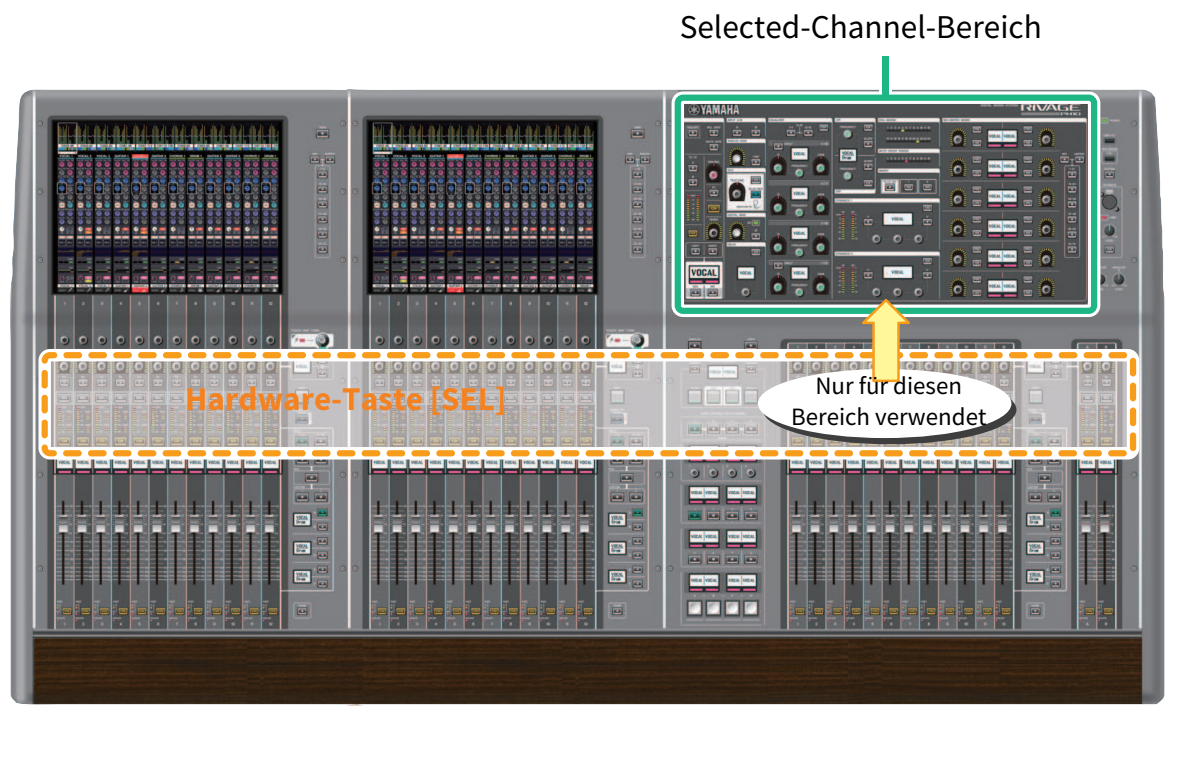

Hardware-Taste [SEL]

Mit einer [SEL]-Taste können Sie den entsprechenden Kanal für den Selected-Channel-Bereich (Hardware) auswählen. Die [SEL]-Tasten können jedoch auch mit auf dem Bildschirm ausgewählten Kanälen verknüpft werden, um Kanäle einer DCA- oder einer Mute-Gruppe zuzuordnen.

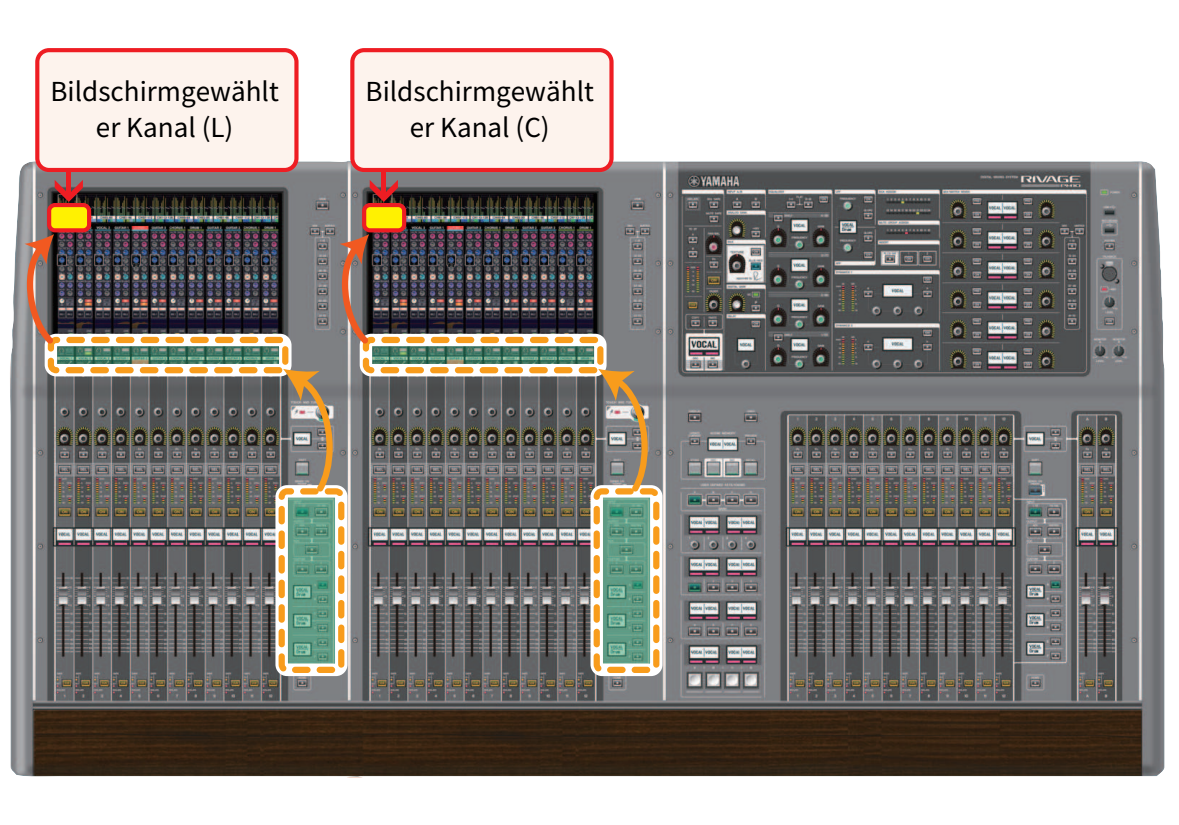

Auswählen der Kanäle auf dem Bildschirm

Zusätzlich zum Selected-Channel-Bereich (Hardware) ist der Touchscreen in jeder Bay hilfreich für die Bedienung von Parametern eines bestimmten Kanals. Ein bestimmter Kanal, der auf einem der Touchscreens ausgewählt ist, wird „bildschirmgewählter Kanal“ genannt.

Sie können einen Kanal auf eine der folgenden Arten auf dem Bildschirm auswählen:

a

Drücken Sie jeweils auf eine Seite der (+/–)-Schaltflächen in der Anzeige des ausgewählten Kanals oben links im Bildschirm.

Drücken Sie auf die linke Seite (–) der Anzeige des ausgewählten Kanals, um den vorhergehenden Kanal auszuwählen. Drücken Sie auf die rechte Seite (+) des Bereichs, um den nächsten Kanal auszuwählen.

b

Drücken Sie auf den Kanalnamenbereich am unteren Bildschirmrand.

Tippen Sie wiederholt auf den Kanalnamen, um den ausgewählten Kanal auf dem Bildschirm umzuschalten. Wenn Sie Fader-Ebenen im Meter-Bereich umschalten, ändert sich entsprechend auch die Anzeige im Kanalnamenbereich. Auf diese Weise haben Sie Zugang zu jedem Kanal auf dem Bildschirm.

HINWEIS
Wenn Sie im PREFERENCES-Fenster die LINK-Funktion für die [FADER BANK]>[SEL]-Tasten verwenden, können Sie beim Umschalten zwischen Fader-Banken (Voreinstellungen) automatisch auf den gewählten Kanal auf jeder Bank (den zuletzt gewählten Kanal) umschalten.

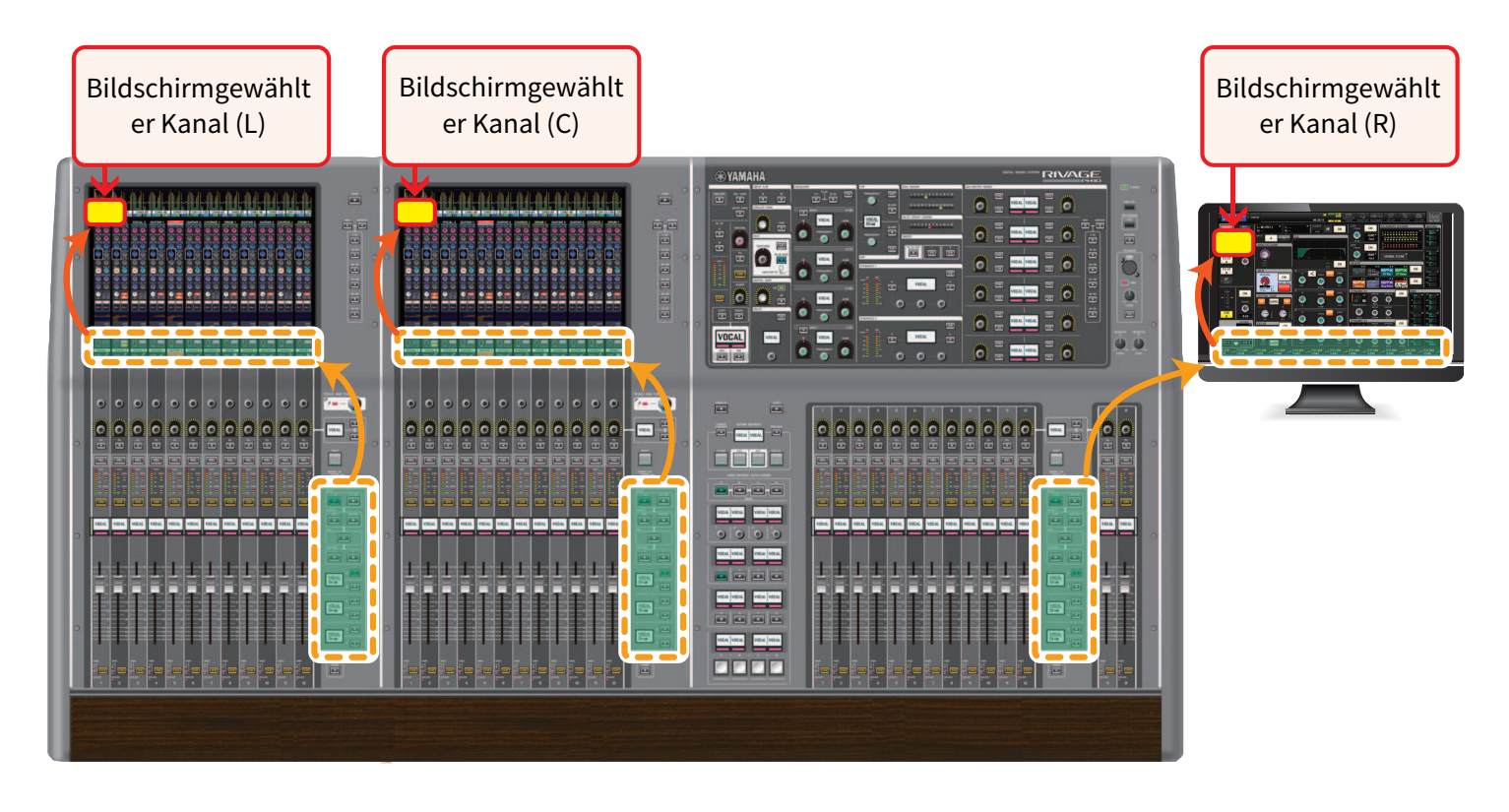

Auf einem externen Bildschirm ausgewählter Kanal

Der auf einem externen Bildschirm ausgewählte Kanal dient auch als bildschirmgewählter Kanal für Bay R. Dadurch können Sie bei Einsatz eines externen Bildschirms und einer USB-Maus die Kanalparameter auf Bay R genau so bedienen wie bei Bay L und Bay C.

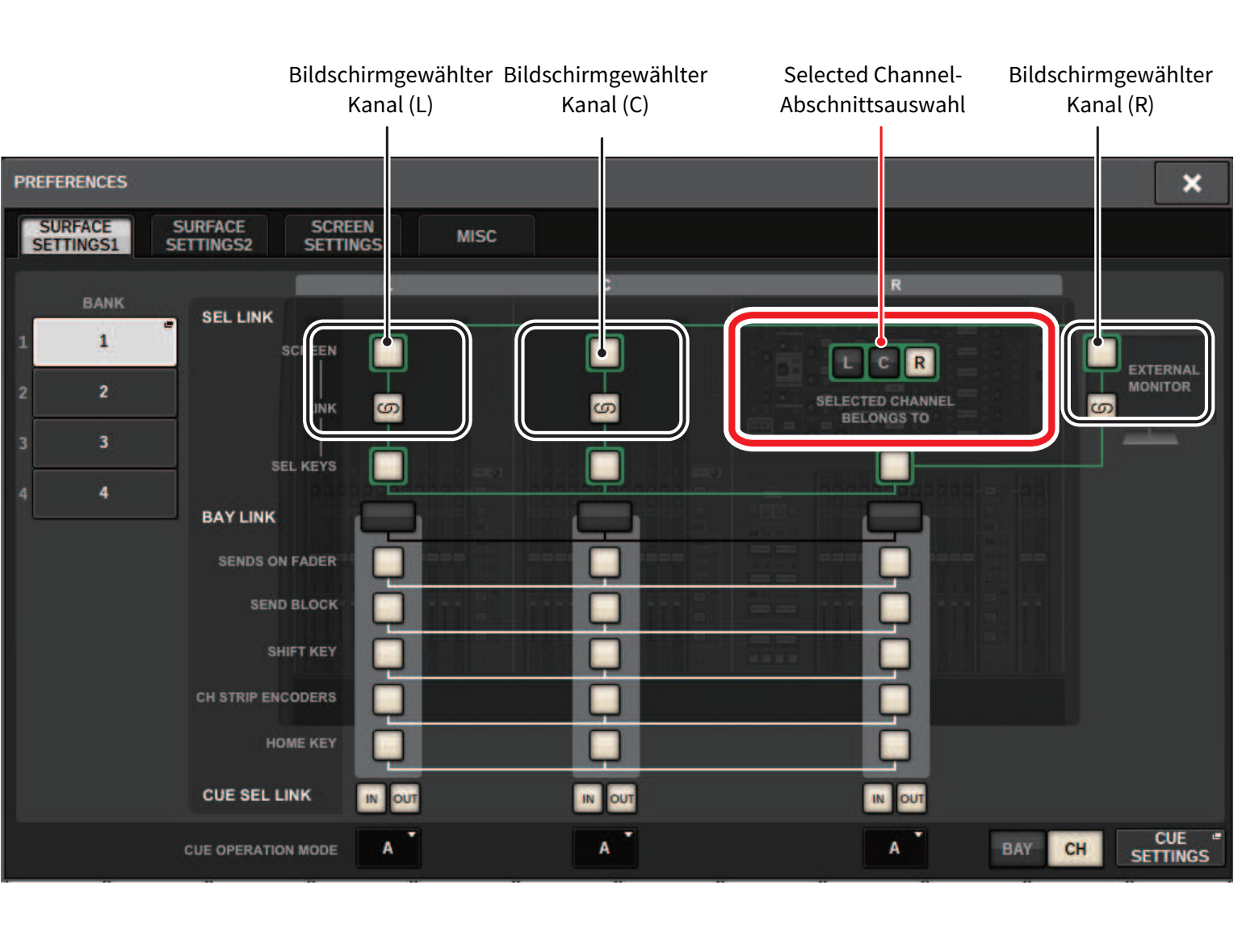

Verknüpfen ausgewählter Kanäle

Im PREFERENCES-Fenster können Sie eine Verknüpfung zwischen den auf dem Bildschirm ausgewählten Kanälen/Parametern und den [SEL]-Tasten (Hardware) einrichten, und Sie können eine Verbindung zwischen den [SEL]-Tasten der einzelnen Bays einrichten.

Weitere Informationen über die Tasten finden Sie auf SURFACE SETTINGS1.

  • SCREEN: Verknüpft die SEL-Funktion zwischen den Bays auf dem Bildschirm
  • LINK: Verknüpft die SEL-Funktion zwischen den Bays auf dem Bildschirm und den [SEL]-Tasten
  • SEL KEYS: Verknüpft die [SEL]-Tasten zwischen den Bays
