Panel posterior

■CS-R5

■CS-R3

a

Tomas LAMP (lámpara)

Estas cuatro tomas hembra de salida XLR de cuatro patillas se utilizan para suministrar alimentación a las lámparas de cuello de cisne LA1L opcionales de Yamaha.

b

Tomas MIDI OUT/IN (salida/entrada MIDI)

Estos conectores se usan para transmitir y recibir mensajes MIDI a y desde dispositivos MIDI externos.

c

Conector GPI (interfaz de uso general)

Es un conector hembra D-sub de 25 patillas que permite la comunicación (8 de entrada y 8 de salida) con un dispositivo externo dotado de GPI.

d

Interruptor [FAN] (ventilador)

Configura el ventilador interno para que funcione a velocidad alta o baja (HIGH o LOW).

NOTA

  • Cuando la unidad sale de fábrica, este interruptor se encuentra en LOW. Siempre y cuando la unidad se use dentro del intervalo de temperatura ambiente especificado, puede elegirse cualquiera de los ajustes LOW o HIGH. La posición HIGH se recomienda cuando la temperatura ambiente es elevada, así como cuando la unidad está expuesta a la luz solar directa, aunque la temperatura ambiente se encuentre dentro del intervalo especificado, y en cualquier situación en la que el ruido del ventilador no representa un problema.

e

Interruptor [RESET] (restablecer)

Permite restablecer la superficie de control. Solo se reinician los controles de la superficie de control (pantallas, indicadores y teclas y mandos de control), sin que esto provoque una interrupción de la reproducción de audio. Use este interruptor si la superficie de control deja de responder a sus acciones.

f

Tomas OMNI IN (entrada universal)

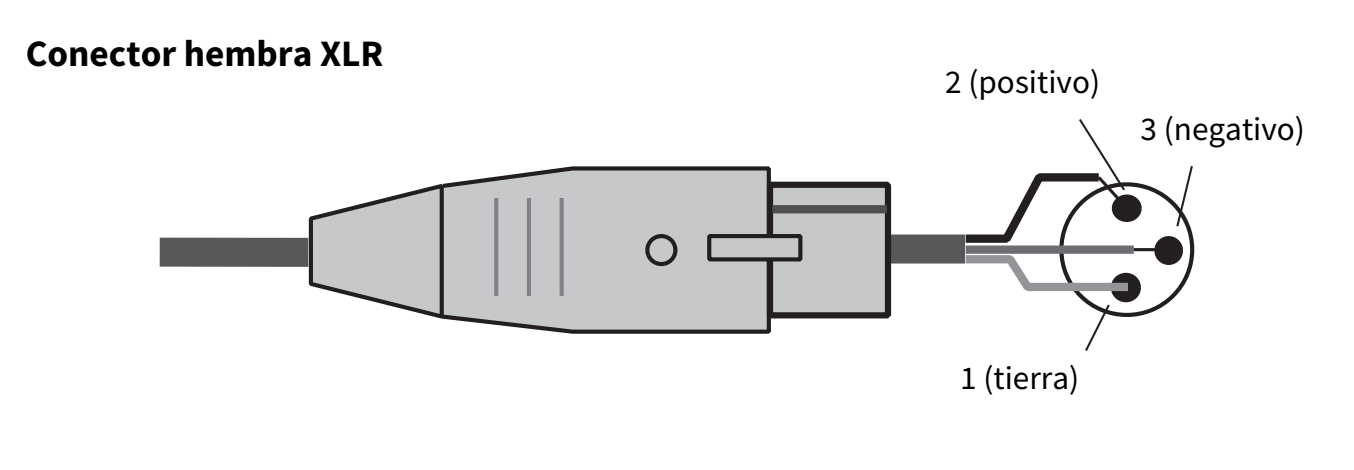

Son tomas hembra de entrada XLR-3–31 balanceadas para introducir señales de audio analógicas procedentes de dispositivos de nivel de línea o de micrófonos.

g

Tomas OMNI OUT (salida universal)

Son tomas macho de salida XLR-3–32 balanceadas que transmiten señales de audio analógicas.

h

Tomas AES/EBU (CS-R5)

Tanto las tomas de entrada como las de salida presentan convertidores de frecuencia de muestreo integrados.

IN (entrada)

Son tomas hembras de entrada XLR-3–31 balanceadas que aceptan señales de audio digitales en formato AES/EBU.

OUT (salida)

Son tomas macho de salida XLR-3–32 balanceadas para emitir señales de audio digitales en formato AES/EBU.

i

Puerto USB

Estos puertos permiten conectar un dispositivo de almacenamiento USB (como puede ser una unidad flash), así como un ratón o un teclado USB.

j

Ranuras para tarjetas MY

Permiten instalar tarjetas de E/S Mini-YGDAI opcionales para ampliar los puertos de E/S.

k

Conectores CONSOLE NETWORK OUT/IN

Estos conectores RJ-45 permiten conectar la unidad a una red de consola(*) en una topología de anillo mediante el uso de cables Ethernet (se recomienda CAT5e o superior).

  • Red de la consola
  • Un motor DSP está equipado con un terminal especial de superficie de control que permite conectarlo a una superficie de control. La red creada por la superficie de control y un motor DSP recibe el nombre de "red de consola".

NOTA

  • Para evitar que se produzcan interferencias electromagnéticas, utilice un cable de par trenzado blindado (STP). Emplee siempre una cinta conductiva o un material similar para realizar la conexión eléctrica entre las partes metálicas de las clavijas y el cable STP. Se recomienda el uso de cables Ethernet con clavijas RJ-45 compatibles con Neutrik etherCON CAT5. También se pueden utilizar clavijas RJ-45 estándar. La longitud del cable entre dispositivos puede ser de 100 metros como máximo. No obstante, en la práctica, esta distancia máxima puede variar dependiendo del cable que se utilice.

l

Indicadores ERR (saturación)

Este indicador muestra una luz roja continua o intermitente si se produce un error. Si esto ocurre, póngase en contacto con el distribuidor de Yamaha.

m

Indicador LINK (enlace)

Este indicador muestra una luz continua o intermitente en función del estado de la red.

Verde (parpadeando)

La unidad se está preparando para conectarse a la red de la consola. Si continúa parpadeando, significa que el sistema no funciona correctamente. Si el problema persiste después de llevar a cabo las acciones siguientes, póngase en contacto con el distribuidor de Yamaha.

  • Asegúrese de que los cables estén conectados correctamente.
  • Asegúrese de que los cables se hayan insertado firmemente (colocados de forma segura en su posición correcta).
  • Apague el sistema de la serie RIVAGE PM y vuelva a encenderlo.
  • Cambie el cable por otro.

Verde (fijo)

La unidad se ha conectado correctamente a la red de la consola.

n

Indicadores TX/RX (transmisión/recepción)

El indicador correspondiente muestra una luz verde intermitente cuando se transmiten (TX) o se reciben (RX) datos a través de los conectores TO ENGINE OUT/IN.

o

Indicador LINK/ACT (enlace/act.)

Este indicador muestra una luz verde intermitente o continua en función del estado de la conexión.

p

Conector NETWORK (red)

Este conector RJ-45 permite conectar la unidad a un ordenador o un dispositivo de red mediante un cable Ethernet (se recomienda CAT5e o superior).

NOTA

  • Para evitar que se produzcan interferencias electromagnéticas, utilice un cable de par trenzado blindado (STP). Emplee siempre una cinta conductiva o un material similar para realizar la conexión eléctrica entre las partes metálicas de las clavijas y el cable STP. Se recomienda el uso de cables Ethernet con clavijas RJ-45 compatibles con Neutrik etherCON CAT5. También se pueden utilizar clavijas RJ-45 estándar. La longitud del cable entre dispositivos puede ser de 100 metros como máximo. No obstante, en la práctica, esta distancia máxima puede variar dependiendo del cable que se utilice.

q

Ventilador

La superficie de control está equipada con ventiladores de refrigeración. Estos orificios de ventilación permiten que el aire caliente salga de la unidad. Asegúrese de no obstruir dichos orificios con ningún objeto. La entrada de aire se encuentra en la parte inferior del panel frontal.

ATENCIÓN

  • No bloquee los conductos de ventilación. Este producto está provisto de orificios de ventilación en la parte trasera y debajo de la parte delantera que evitan que la temperatura interna aumente en exceso. Una ventilación inadecuada podría producir sobrecalentamiento y posibles daños en los productos o, incluso, un incendio.

r

Conectores AC IN (entrada de CA)

Use estos conectores para conectar los cables de alimentación incluidos en el volumen de suministro. En primer lugar, conecte los cables de alimentación de CA a esta unidad y, a continuación, inserte los enchufes de estos cables en las tomas de corriente de CA. Inserte los enchufes de los cables completamente hasta que queden colocados de forma segura en su posición correcta. Los cables de alimentación de CA incluidos en el volumen de suministro incorporan un mecanismo de anclaje en V con pestillo, que evita que se desconecten accidentalmente.

ATENCIÓN

  • Asegúrese de desconectar la alimentación de la unidad antes de enchufar o desenchufar los cables de alimentación.

Para desconectar un cable de alimentación, tire de él mientras presiona el pestillo del enchufe.

s

[I]/[z] (interruptores de alimentación A/B)

Permiten alternar entre conectar (I) y desconectar (z) la alimentación. Mientras la alimentación está conectada, el indicador a POWER situado en el panel superior está iluminado.
