Painel traseiro

■CS-R5

■CS-R3

a

Conectores LAMP

Essas quatro saídas XLR fêmeas de quatro pinos são usadas para fornecer alimentação para luminárias com haste flexível LA1L da Yamaha opcionais.

b

Conectores MIDI OUT/IN

Esses conectores são usados para transmitir e receber mensagens MIDI para e de dispositivos MIDI externos.

c

Conector GPI

É um conector fêmea D-sub de 25 pinos que permite a comunicação (entrada 8, saída 8) com dispositivo externo equipado com GPI.

d

Chave [FAN]

Ajusta a ventoinha de resfriamento interna para operar na velocidade HIGH (alta) ou LOW (baixa).

OBSERVAÇÃO

  • Essa chave é ajustada inicialmente como LOW (baixa) quando a unidade é fornecida de fábrica. À medida que a unidade é operada dentro da faixa de temperatura ambiente especificada, a configuração LOW (baixa) ou HIGH (alta) pode ser usada. A configuração HIGH (alta) é recomendada se a temperatura ambiente for alta, se a unidade estiver sob a luz do sol direta, mesmo que a temperatura ambiente esteja dentro da faixa de operação especificada, e em qualquer situação em que o ruído da ventoinha não seja um problema.

e

Chave [RESET]

Redefine a superfície de controle. Apenas os controles (telas, indicadores e teclas e botões giratórios de controle) na superfície de controle reiniciarão sem interromper o áudio. Use essa chave caso a superfície de controle deixe de responder à sua operação.

f

Conectores OMNI IN

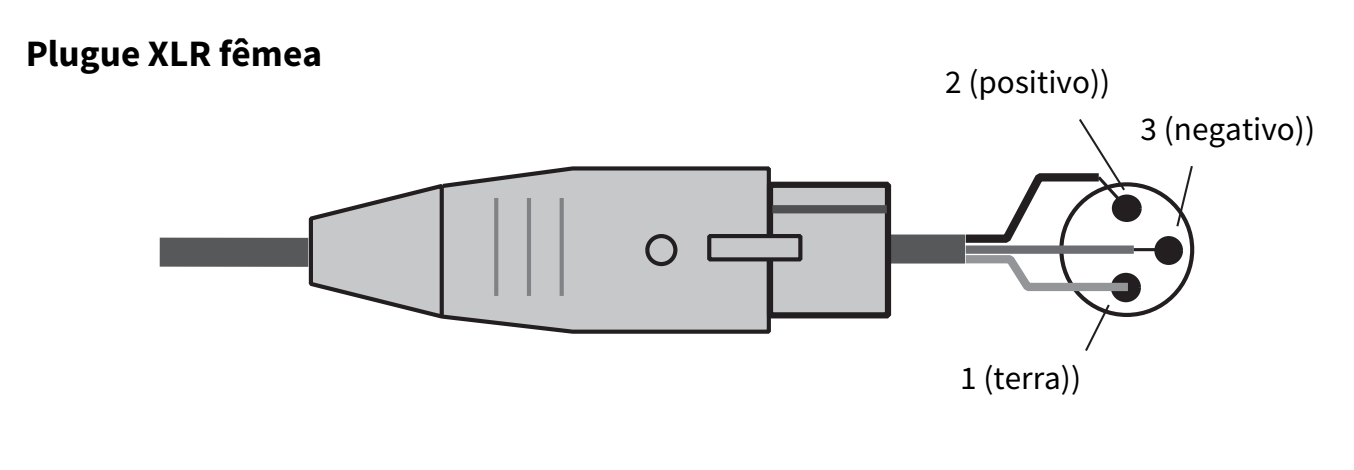

São os conectores de entrada fêmea XLR-3–31 balanceados para enviar sinais de áudio analógico de dispositivos de nível de linha ou de microfones.

g

Conectores OMNI OUT

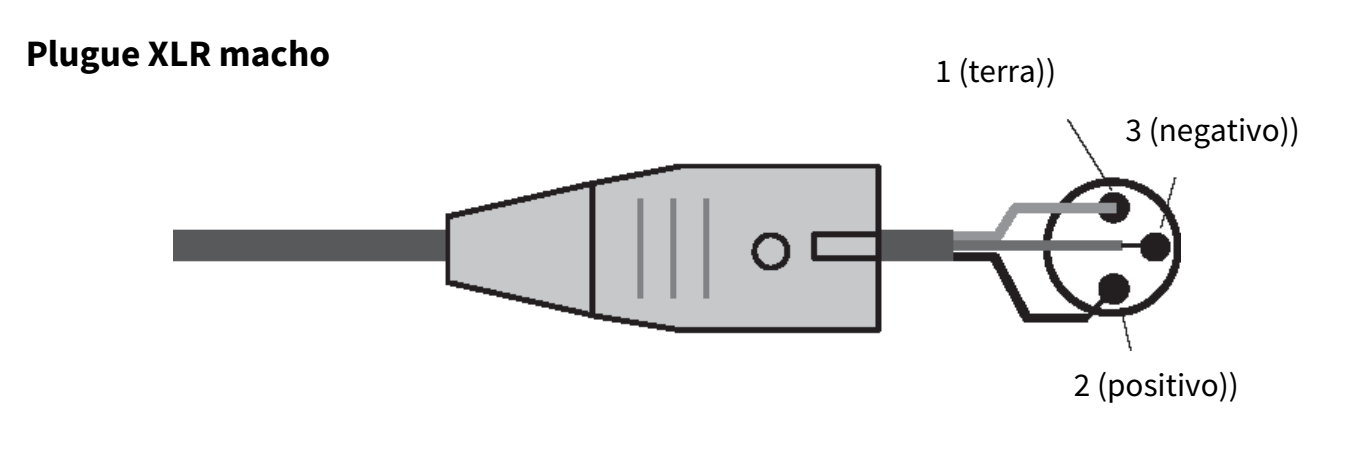

São conectores de saída macho XLR-3–32 balanceados que transmitem sinais de áudio analógico.

h

Conectores AES/EBU（CS-R5）

São conectores de entrada e de saída com conversores de taxa de amostragem embutidos.

IN

São conectores de entrada fêmea XLR-3–31 balanceados que aceitam sinais de áudio digital no formato AES/EBU.

OUT

São conectores de saída macho XLR-3–32 balanceados para emitir sinais de áudio digital no formato AES/EBU.

i

Porta USB

Use essas portas para conectar um dispositivo de armazenamento USB, como uma unidade flash, um mouse USB ou um teclado USB.

j

Compartimentos da placa MY

Instale aqui as placas opcionais de E/S Mini-YGDAI para expandir as portas de E/S.

k

Conectores CONSOLE NETWORK OUT/IN

Esses conectores RJ-45 permitem que a unidade seja conectada a uma Rede de consoles(*) em uma topologia em anel por meio de cabos Ethernet (recomenda-se CAT5e ou superior).

  • Rede do console
  • Um mecanismo DSP é equipado com um terminal de superfície de controle especial para conectar a uma superfície de controle. Uma rede criada pela superfície de controle e por um mecanismo DSP é chamada de "Rede do console".

OBSERVAÇÃO

  • Use um cabo STP (par trançado revestido) para impedir a interferência eletromagnética. As peças metálicas dos plugues devem ficar eletricamente conectadas ao revestimento do cabo STP por uma fita condutora ou meios equivalentes. É recomendável o uso de cabos Ethernet com plugues RJ-45 compatíveis com Neutrik etherCON CAT5. Plugues RJ-45 padrão também podem ser usados. O cabo entre os dispositivos pode ter até 100 metros de comprimento. A distância prática máxima pode variar de acordo com o cabo utilizado.

l

Indicador ERR

Esse indicador acende ou pisca em vermelho quando ocorre um erro. Nesse caso, entre em contato com seu revendedor Yamaha.

m

Indicador LINK

Esse indicador pisca ou acende-se, conforme o status da rede.

Verde (piscando)

A unidade está preparando-se para conectar-se à rede do console. Se continuar a piscar, o sistema não está funcionando corretamente. Se o problema persistir depois de você tomar qualquer uma das medidas a seguir, entre em contato com seu fornecedor Yamaha.

  • Verifique se os cabos estão conectados corretamente.
  • Verifique se os cabos estão bem inseridos (presos).
  • Desligue e ligue novamente o sistema RIVAGE série PM.
  • Use outro cabo.

Verde (contínuo)

A unidade está conectada à rede do console corretamente.

n

Indicadores TX/RX

O indicador apropriado pisca em verde quando os dados são transmitidos (TX) ou recebidos (RX) pelos conectores TO ENGINE OUT/IN (saída/entrada do mecanismo)

o

Indicador LINK/ACT

Esse indicador pisca ou acende em verde, conforme o status da conexão.

p

NETWORK conector

Esse conector RJ-45 permite que a unidade seja conectada a um computador ou dispositivo da rede por meio de um cabo Ethernet (recomendamos CAT5e ou superior).

OBSERVAÇÃO

  • Use um cabo STP (par trançado revestido) para impedir a interferência eletromagnética. As peças metálicas dos plugues devem ficar eletricamente conectadas ao revestimento do cabo STP por uma fita condutora ou meios equivalentes. É recomendável o uso de cabos Ethernet com plugues RJ-45 compatíveis com Neutrik etherCON CAT5. Plugues RJ-45 padrão também podem ser usados. O cabo entre os dispositivos pode ter até 100 metros de comprimento. A distância prática máxima pode variar de acordo com o cabo utilizado.

q

Ventilação

A superfície de controle é equipada com ventiladores de resfriamento. As passagens de ar permitem que o ar quente saia da unidade. Não obstrua as passagens de ar com objetos. A entrada de ar está localizada na parte inferior do painel frontal.

CUIDADO

  • Não obstrua as passagens de ar. Este produto tem aberturas de ventilação na parte traseira e sob a parte frontal para evitar que a temperatura interna fique muito alta. A ventilação inadequada pode resultar em superaquecimento, podendo causar danos aos produtos ou até mesmo incêndio.

r

Conectores AC IN

Use esses soquetes para conectar os cabos de alimentação fornecidos. Primeiro, conecte os cabos de alimentação de corrente alternada (CA) a esta unidade e, depois, insira os plugues do cabo de alimentação nas tomadas CA. Insira os plugues dos cabos completamente para que fiquem bem presos. Os cabos de alimentação CA fornecidos contam com um mecanismo V-lock que evita que sejam desconectados acidentalmente.

CUIDADO

  • Certifique-se de desligar a alimentação da unidade antes de conectar ou desconectar os cabos de alimentação.

Para desconectar cada cabo de alimentação, remova-o enquanto pressiona a trava do plugue.

s

[I]/[z] (Chaves Liga/Desliga A/B)

Alternam entre alimentação ligada (I) e desligada (z). Enquanto a alimentação estiver ligada, o indicador aPOWER no painel superior ficará aceso.
