Panneau arrière

■ CS-R5

■ CS-R3

a

Prises LAMP

Ces quatre prises de sortie XLR femelles à quatre broches alimentent en électricité les lampes en col de cygne Yamaha LA1L proposées en option avec l'unité.

b

Prises OUT/IN (Sortie/Entrée) de la section MIDI

Ces connecteurs servent à transmettre et recevoir des messages MIDI vers et depuis des appareils MIDI externes.

c

Connecteur GPI

Ceci est un connecteur femelle D-sub à 25 broches qui permet la communication (8 entrées, 8 sorties) avec un appareil externe doté d'une connexion GPI.

d

Sélecteur [FAN] (Ventilateur)

Définit la vitesse de fonctionnement du ventilateur sur HIGH (Élevé)ou LOW (Lent).

NOTE

  • Ce commutateur est défini sur LOW à sa sortie d'usine. Tant que l'appareil est utilisé dans la plage de température ambiante spécifiée, vous pouvez sélectionner LOW ou HIGH. Par contre, nous vous conseillons d'opter pour le réglage HIGH dans les cas suivants : la température ambiante est élevée ; l'appareil est exposé à la lumière directe du soleil même si la température ambiante se situe dans la plage de fonctionnement spécifiée ; et dans toute autre situation où le bruit du ventilateur ne pose pas de problème particulier.

e

Commutateur [RESET] (Réinitialisation)

Réinitialise la surface de contrôle. Seuls les dispositifs de contrôle (écrans, indicateurs, touches et boutons de commande) situés sur la surface de contrôle seront redémarrés sans interruption du signal audio. Utilisez ce commutateur dans le cas où la surface de contrôle ne répond plus à vos opérations.

f

Prises OMNI IN (Entrée omni)

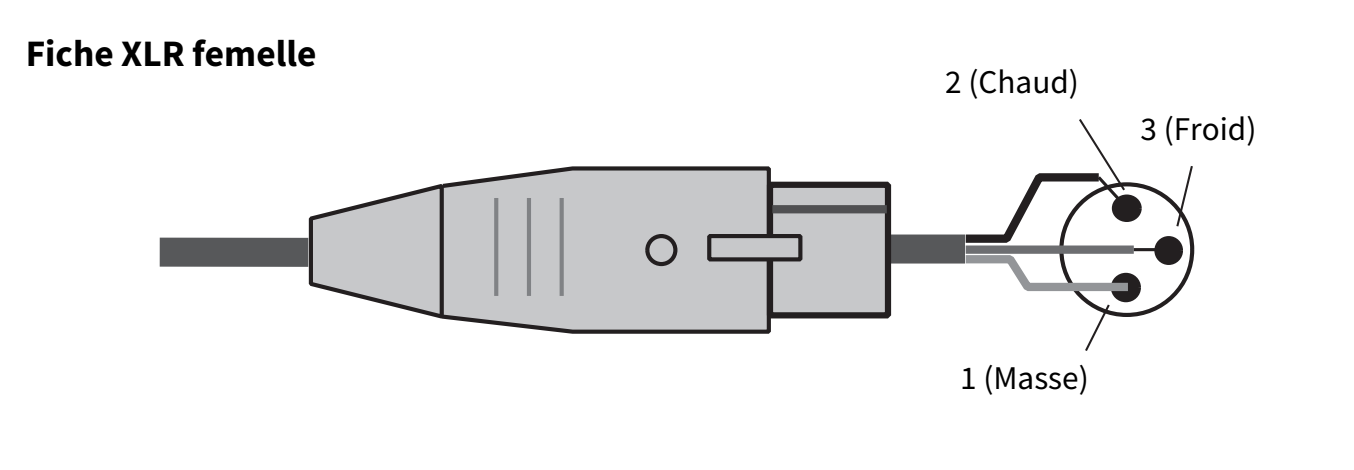

Il s'agit de prises d'entrée symétriques femelles de type XLR-3–31 utilisées pour l'entrée de signaux audio analogiques depuis les appareils de niveau ligne ou les microphones.

g

Prises OMNI OUT (Sortie omni)

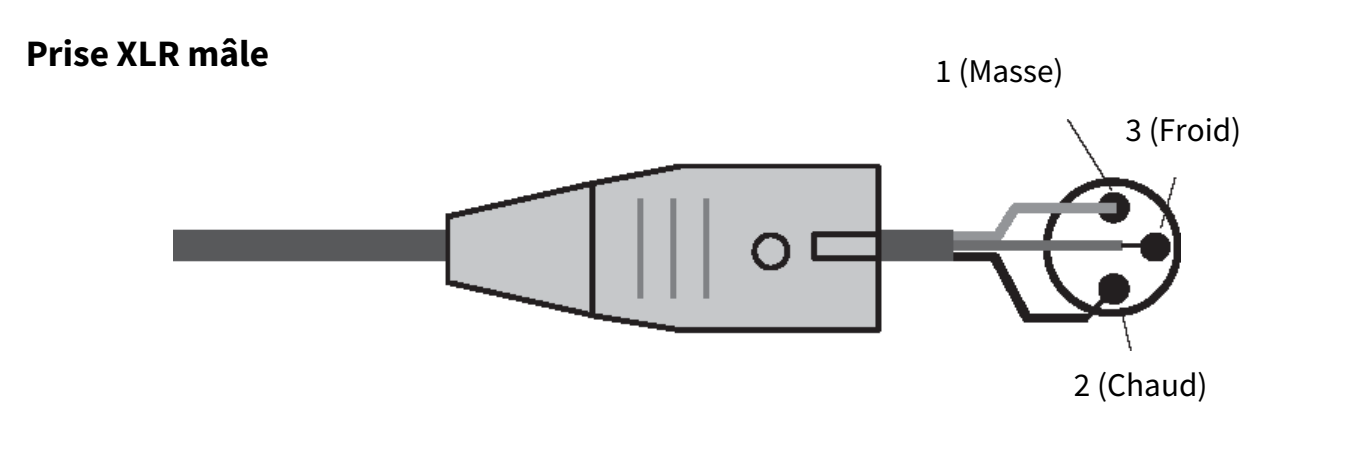

Il s'agit de prises de sortie asymétriques mâles de type XLR-3–32 transmettant des signaux audio analogiques.

h

Prises AES/EBU jacks (CS-R5)

Les prises d'entrée et de sortie sont toutes équipées d'un convertisseur de taux d'échantillonnage.

IN

Ce sont des prises d'entrée symétriques femelles de type XLR-3–31 destinées à recevoir les signaux audio numériques de format AES/EBU.

OUT

Ce sont des prises de sortie symétriques mâles de type XLR-3–32 destinées à émettre les signaux audio numériques de format AES/EBU.

i

Port USB

Utilisez ces ports pour connecter un périphérique de stockage USB tel qu'un lecteur flash, une souris USB ou un clavier USB.

j

Logements pour cartes MY

Installez à cet emplacement des cartes mini-YGDAI d'E/S proposées en option pour étendre le nombre de ports E/S.

k

Connecteurs OUT/IN (Sortie/Entrée) de la section CONSOLE NETWORK (Réseau de la console)

Ces connecteurs RJ-45 permettent de relier l'unité à un réseau de console(*) selon une typologie en anneau via des câbles Ethernet (type CAT5e ou supérieur recommandé).

  • Réseau de la console
  • Un moteur DSP est équipé d'un terminal spécial qui peut être connecté à la surface de contrôle. Le réseau créé par la surface de contrôle et le moteur DSP est appelé « réseau de la console ».

NOTE

  • Optez pour un câble STP (à paires torsadées blindées) afin d'éviter toute interférence électromagnétique. Assurez-vous que les parties métalliques des prises sont électriquement connectées au blindage du câble STP à l'aide d'une bande conductrice ou de tout autre dispositif de ce type. Il est recommandé de brancher des câbles Ethernet sur les prises RJ-45 compatibles Neutrik etherCON CAT5. Vous pouvez également utiliser des fiches RJ-45 standard. La longueur des câbles reliant les appareils va jusqu'à 100 mètres. En pratique, la distance maximale peut varier en fonction du câble utilisé.

l

Voyants ERR (Dépassement)

Ce voyant s'allume ou clignote en rouge en cas de survenue d'une erreur. Le cas échéant, contactez votre revendeur Yamaha.

m

Voyant LINK

Ce voyant clignote ou s'allume, selon l'état du réseau.

Voyant vert (clignotant)

L'unité s'apprête à se connecter au réseau de la console. Si le voyant continue de clignoter, cela indique que le système ne fonctionne pas correctement. Si le problème persiste après avoir pris les mesures suivantes, contactez votre revendeur Yamaha :

  • Vérifiez que les câbles sont correctement branchés.
  • Vérifiez que les câbles sont correctement insérés (solidement enclenchés).
  • Mettez le système série RIVAGE PM hors tension, puis de nouveau sous tension.
  • Changez de câble.

Vert (fixe)

L'unité est correctement connectée au réseau de la console.

n

Voyants TX/RX (Transmission/Réception)

Le voyant vert correspondant clignote lorsque les données sont transmises (TX) ou reçues (RX) via les connecteurs OUT/IN de la section TO ENGINE.

o

Voyant LINK/ACT (Liaison/Act)

Ce voyant clignote ou s'allume en vert, selon l'état de la connexion.

p

Connecteur NETWORK

Ce connecteur RJ-45 permet de relier l'unité à un ordinateur ou à un appareil réseau via un câble Ethernet (type CAT5e ou supérieur recommandé).

NOTE

  • Optez pour un câble STP (à paires torsadées blindées) afin d'éviter toute interférence électromagnétique. Assurez-vous que les parties métalliques des prises sont électriquement connectées au blindage du câble STP à l'aide d'une bande conductrice ou de tout autre dispositif de ce type. Il est recommandé de brancher des câbles Ethernet sur les prises RJ-45 compatibles Neutrik etherCON CAT5. Vous pouvez également utiliser des fiches RJ-45 standard. La longueur des câbles reliant les appareils va jusqu'à 100 mètres. En pratique, la distance maximale peut varier en fonction du câble utilisé.

q

Orifices d'aération

La surface de contrôle est dotée de ventilateurs de refroidissement. Les orifices d'aération permettent à l'air chaud de s'échapper de l'appareil. Prenez garde de ne pas obstruer les orifices d'aération de quelque manière que ce soit. L'entrée d'air se trouve sur la partie inférieure du panneau avant.

ATTENTION

  • N'obstruez pas les trous d'aération. Ce produit est pourvu d'orifices d'aération à l'arrière et sous la partie avant afin d'éviter que la température interne ne devienne trop élevée. Une mauvaise aération peut entraîner la surchauffe et l'endommagement du produit, voire provoquer un incendie.

r

Connecteurs AC IN (Entrée secteur)

Utilisez ces prises pour brancher les cordons d'alimentation fournis. Raccordez d'abord les cordons d'alimentation secteur à l'unité, puis insérez les fiches situées à l'autre extrémité des câbles dans des prises secteur. Insérez les fiches des câbles en les enfonçant complètement jusqu'à ce qu'elles s'enclenchent fermement en position. Les cordons d'alimentation secteur fournis sont dotés d'un mécanisme de verrouillage V-lock qui les protège de toute déconnexion accidentelle de la prise secteur.

ATTENTION

  • Veillez à mettre l'appareil hors tension avant de brancher ou de débrancher les cordons d'alimentation.

Pour débrancher un cordon d'alimentation, tirez dessus en appuyant sur le bouton de verrouillage situé sur la fiche.

s

[I]/[z] (Interrupteurs d'alimentation A/B)

Font basculer l'alimentation entre les états d'activation (I) et de désactivation (z). Lorsque l'alimentation est activée, le a voyant POWER sur le panneau avant s'allume.
