Pannello posteriore

■CS-R5

■CS-R3

a

Jack LAMP

Questi jack di uscita femmina XLR a 4 pin vengono utilizzati per alimentare le spie luminose a collo d'oca Yamaha LA1L opzionali.

b

Jack MIDI OUT/IN

Questi connettori vengono utilizzati per trasmettere e ricevere messaggi MIDI da/verso i dispositivi MIDI esterni.

c

Connettore GPI

Si tratta di un connettore femmina D-sub a 25 pin che consente la comunicazione (8-in, 8-out) con un dispositivo esterno dotato di GPI.

d

Switch [FAN]

Imposta la velocità HIGH o LOW (alta o bassa) della ventola di raffreddamento interna.

NOTA

  • Inizialmente, l'unità esce dalla fabbrica con questo switch impostato in posizione LOW. A condizione che l'unità sia utilizzata in ambienti con temperature comprese tra quelle di esercizio, è possibile specificarne la velocità preferita. L'impostazione HIGH è consigliata per ambienti molto caldi, oppure quando si espone l'unità direttamente alla luce solare o se il rumore prodotto dalla ventola non rappresenta un problema.

e

Switch [RESET]

Consente di reimpostare la superficie di controllo. Solo i controlli (schermate, indicatori, tasti di controllo e manopole) sulla superficie di controllo verranno riavviati senza interrompere l'audio. Utilizzare questo switch se la superficie di controllo non risponde alle operazioni.

f

Jack OMNI IN

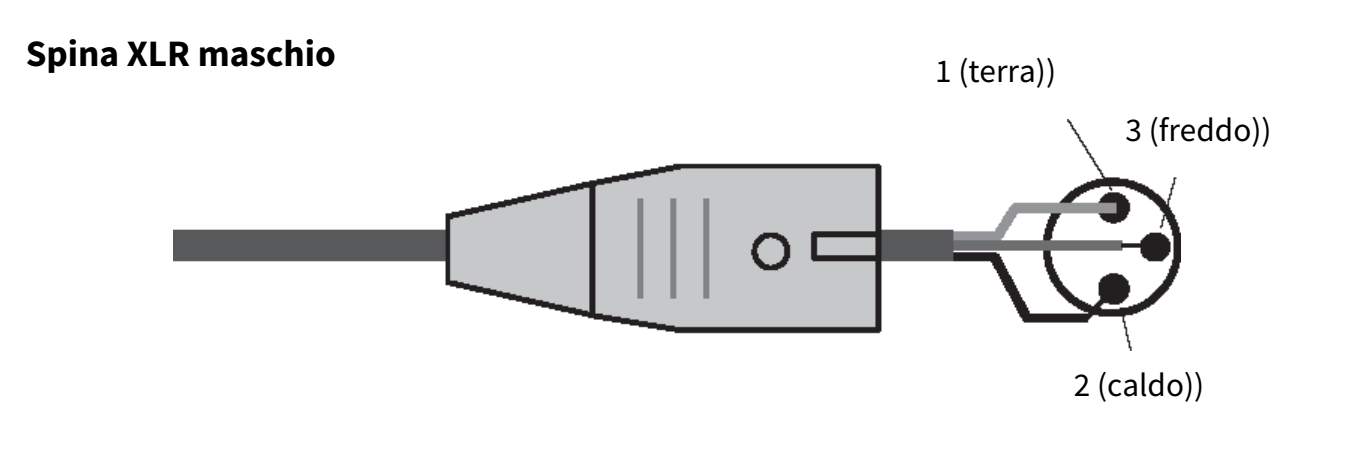

Jack di ingresso femmina XLR-3–31 bilanciati per l'immissione di segnali audio analogici provenienti da dispositivi a livello di linea o da microfoni.

g

Jack OMNI OUT

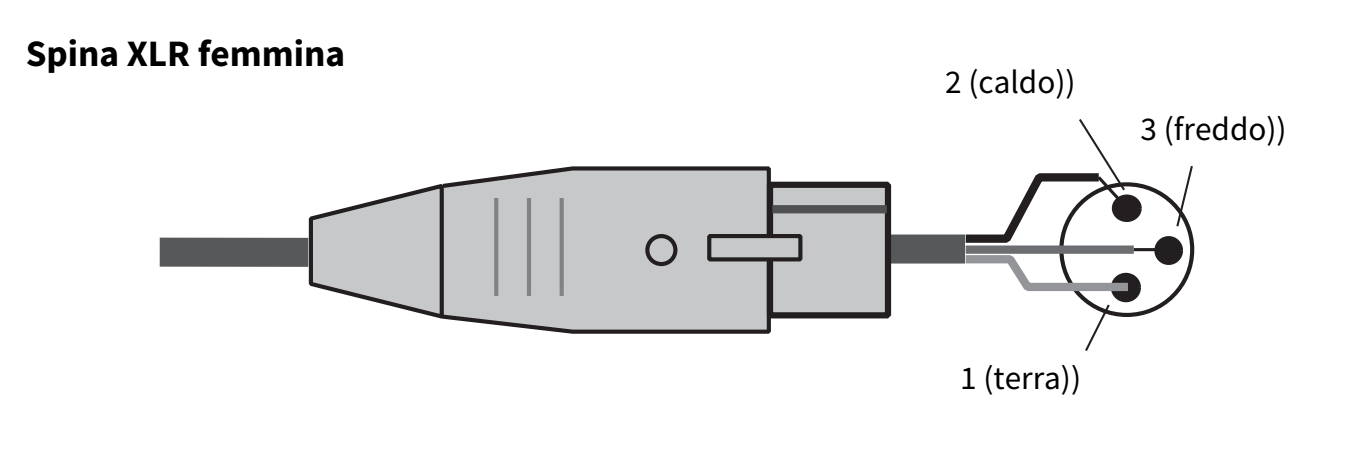

Jack di uscita maschio XLR-3–32 bilanciati che trasmettono segnali audio analogici.

h

Jack AES/EBU (CS-R5）

Sia i jack di ingresso che quelli di uscita integrano i convertitori della frequenza di campionamento.

IN

Jack di ingresso femmina XLR-3–31 bilanciato che accetta segnali audio digitali nel formato AES/EBU.

OUT

Jack di uscita maschio XLR-3–32 bilanciato che emette segnali audio digitali nel formato AES/EBU.

i

Porta USB

Utilizzare queste porte per collegare un dispositivo di memorizzazione USB, come un'unità flash, un mouse o una tastiera USB.

j

Slot per schede MY

Consentono di installare le schede I/O Mini-YGDAI opzionali per espandere le porte I/O.

k

Connettori CONSOLE NETWORK OUT/IN

Questi connettori RJ-45 consentono di collegare l'unità a una rete della console (*) in una topologia ad anello, tramite cavi Ethernet (cavi CAT5e o di categoria superiore consigliati).

  • Rete della console
  • Un motore DSP è dotato di un terminale della superficie di controllo speciale per effettuare il collegamento alla superficie di controllo. Una rete costituita dalla superficie di controllo e da un motore DSP viene definita "rete della console".

NOTA

  • Utilizzare un cavo con doppino ritorto schermato (STP) per evitare interferenze elettromagnetiche. Accertarsi che le parti in metallo delle spine siano collegate elettricamente alla schermatura del cavo STP mediante nastro conduttore o materiale simile. Si consiglia di utilizzare cavi Ethernet con connettori RJ-45 compatibili con Neutrik etherCON CAT5. In alternativa, è possibile utilizzare anche i connettori RJ-45 standard. I cavi tra i dispositivi possono essere lunghi al massimo 100 metri. La distanza massima effettiva varia a seconda del cavo utilizzato.

l

Indicatori ERR

Questo indicatore lampeggia o si accende di rosso in caso di errori. In questo caso, contattare il rivenditore Yamaha.

m

Indicatore LINK

Questo indicatore lampeggia o si accende a seconda dello stato della rete.

Verde (lampeggiante)

È in corso la preparazione dell'unità per la connessione alla rete della console. Se l'indicatore continua a lampeggiare, il sistema non funziona correttamente. Se, dopo aver effettuato le procedure descritte di seguito il problema persiste, contattare il rivenditore Yamaha locale.

  • Accertarsi che i cavi siano collegati correttamente.
  • Assicurarsi che i cavi siano saldamente inseriti (bloccati).
  • Spegnere e riaccendere il sistema serie RIVAGE PM.
  • Utilizzare un cavo differente.

Verde (acceso in modo costante)

L'unità è collegata correttamente alla rete della console.

n

Indicatori TX/RX

L'indicatore appropriato lampeggia in verde quando i dati vengono trasmessi (TX) o ricevuti (RX) dai connettori TO ENGINE OUT/IN.

o

Indicatore LINK/ACT

Questo indicatore lampeggia o si accende in verde a seconda dello stato della connessione.

p

NETWORK

Questo connettore RJ-45 consente di collegare l'unità a un computer o un dispositivo di rete tramite cavo Ethernet (cavo CAT5e o di categoria superiore consigliato).

NOTA

  • Utilizzare un cavo con doppino ritorto schermato (STP) per evitare interferenze elettromagnetiche. Accertarsi che le parti in metallo dei connettori siano collegate elettricamente alla schermatura del cavo STP mediante nastro conduttore o materiale simile. Si consiglia di utilizzare cavi Ethernet con connettori RJ-45 compatibili con Neutrik etherCON CAT5. In alternativa, è possibile utilizzare anche i connettori RJ-45 standard. I cavi tra i dispositivi possono essere lunghi al massimo 100 metri. La distanza massima effettiva varia a seconda del cavo utilizzato.

q

Ventilazione

La superficie di controllo è dotata di ventole di raffreddamento che espellono l'aria calda dall'unità. Prestare molta attenzione a non bloccare le prese d'aria con oggetti. La presa d'aria si trova nella parte inferiore del pannello frontale.

ATTENZIONE

  • Non ostruire le prese d'aria. Questo prodotto presenta alcuni fori di ventilazione posteriori/anteriori per evitare l'aumento eccessivo della temperatura interna. Una ventilazione non adeguata può causare surriscaldamento, con conseguenti danni ai prodotti o incendi.

r

Connettori AC IN

Utilizzare questi socket per collegare i cavi di alimentazione in dotazione. Collegare prima i cavi di alimentazione all'unità, quindi inserire le spine dei cavi in prese CA. Inserire le spine dei cavi completamente, fino a bloccarle. Per evitare lo scollegamento accidentale, i cavi di alimentazione CA in dotazione presentano un meccanismo di blocco V-lock a scatto.

ATTENZIONE

  • Accertarsi di disattivare l'alimentazione dell'unità prima di collegare o scollegare i cavi di alimentazione.

Per scollegare un cavo di alimentazione, rimuoverlo mentre si preme il fermo sulla spina.

s

[I]/[z] (interruttori di alimentazione A/B)

Consentono di attivare (I) e disattivare (z) l'alimentazione. Quando l'alimentazione è attiva, l'indicatore aPOWER sul pannello superiore si illuminerà.
