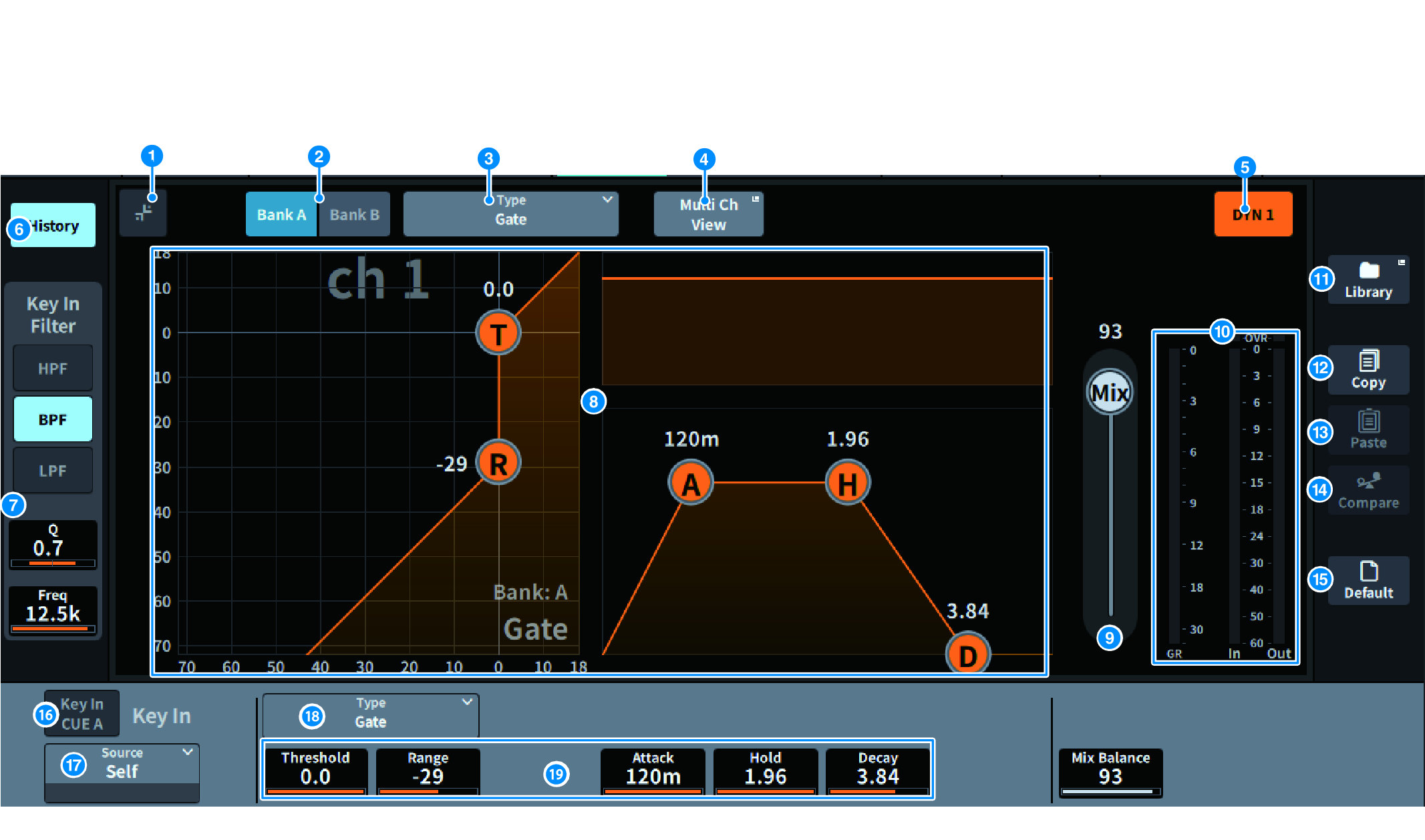

Écran DYNAMICS

Cet écran permet d'afficher et de modifier tous les paramètres liés aux dynamiques. C'est pratique lorsque vous voulez effectuer des réglages de dynamique détaillés pour un canal spécifique.

a

Touche de développement/réduction

Élargit ou réduit l'écran.

b

Touche Bank

Permet de basculer entre A et B en tant que destination de stockage des paramètres de dynamiques.

c

Touche Type

Fait basculer le type de dynamiques entre LEGACY COMP, COMP260, GATE, DE-ESSER, EXPANDER, DUCKING, FET Limiter (canal d'entrée DYN2 et canal de sortie DYN1 uniquement) et Diode Bridge Comp (canal d'entrée DYN2 et canal de sortie DYN1 uniquement).

d

Touche Multi Ch View

Ouvre l'écran Multi Ch View.

e

Touche d'activation/de désactivation des dynamiques

Active/désactive les dynamiques.

f

Touche History (Historique)

Lorsque vous appuyez sur cette touche, les 10 dernières secondes de l'historique du graphique des dynamiques s'affichent.

g

Champ Key In Filter (Cette zone ne s'affiche pas si le type de dynamiques est De-Esser, FET Limiter ou Diode Bridge Comp.)

Cette fonction définit les réglages de filtre pour le chemin du signal de déclenchement.

  • Touche de sélection du filtre
  • Sélectionnez le type de filtre parmi HPF, BPF ou LPF. Appuyez sur une touche activée pour désactiver le filtre.
  • Q
  • Affiche le réglage de Q du filtre. Lorsque vous appuyez sur l'écran pour le sélectionner, vous pouvez modifier la valeur en la faisant glisser verticalement ou horizontalement ou en utilisant le bouton [TOUCH AND TURN].
  • Freq
  • Affiche le réglage de la fréquence de coupure du filtre. Lorsque vous appuyez sur l'écran pour le sélectionner, vous pouvez modifier la valeur en la faisant glisser verticalement ou horizontalement ou en utilisant le bouton [TOUCH AND TURN].

h

Graphique des dynamiques

Affiche les caractéristiques d'entrée/sortie des processeurs de dynamiques.

i

Mix Balance (Balance de mixage)

Permet de régler la balance avec le signal d'entrée.

j

Indicateurs de niveau IN/OUT des dynamiques, indicateur GR

Ces indicateurs affichent le niveau de crête des signaux avant et après leur traitement par les dynamiques, ainsi que le degré de réduction du gain. Dans le cas d'un canal stéréo, ces indicateurs affichent le niveau des canaux L et R.

k

Touche Libray

Appuyez sur cette touche pour afficher l'écran CH LIBRARY.

l

Touche Copy

Copie dans la mémoire tampon les réglages des paramètres de dynamiques stockés dans la banque (sélectionnée via les touches de commutation A/B).

m

Touche Paste

Appuyez sur cette touche pour coller les réglages copiés dans la mémoire tampon dans les dynamiques de la banque actuellement sélectionnée. Si les données copiées dans la mémoire tampon ne sont pas valides, il sera impossible de les coller.

n

Touche Compare

Appuyez sur cette touche pour basculer entre les réglages enregistrés dans la mémoire tampon et les réglages actuellement sélectionnés, et les comparer. Si les données stockées dans la mémoire tampon ne sont pas valides, la comparaison sera impossible.

o

Touche Default

Appuyez sur cette touche pour réinitialiser l'ensemble des paramètres de dynamiques à leurs valeurs initiales.

p

Touche Key In CUE

Cette touche contrôle le cue du signal sélectionné en tant que KEY IN SOURCE. Le cue est annulé lorsque vous accédez à un autre écran.

NOTE

  • Même lorsque le mode Cue est réglé sur MIX CUE (mode dans lequel tous les canaux dont la touche [CUE] est activée sont mixés et contrôlé), l'activation de la touche KEY IN CUE entraîne le contrôle du signal du canal correspondant uniquement. Toutes les touches [CUE] qui étaient activées à ce moment-là sont désactivées de force.

q

Touche de sélection KEY IN SOURCE (Source de déclenchement)

Vous permet de sélectionner une des options suivantes en tant que signal de déclenchement du processeur de dynamiques.

  • Self ..............Signal provenant du même canal.
  • Other Pre DYN1 ...........Signaux pré-DYN1 sur d'autres canaux (sélectionnés parmi un groupe de 24 canaux chacun) (uniquement Input Ch DYN1)
  • Other Pre Proc ..........Signaux Pre-Proc sur d'autres canaux (sélectionnés parmi un groupe de 24 canaux chacun) (uniquement Input Ch DYN2)
  • MX Out ...........Signal de sortie du canal MIX
  • EXT IN 1-4 ...........Signal sélectionné en tant que EXT IN 1-4

r

Touche Type

Sélectionnez le type de dynamiques parmi les types suivants :

  • Legacy Comp .............. Il s'agit d'un compresseur standard équipé de bon nombre des consoles de mixage numériques d'ancienne génération de Yamaha, comme la PM1D et la PM5D.
  • Comp 260 ...........Ce compresseur analogique a été développé à l'aide de la technologie VCM (Virtual Circuitry Modeling, Modélisation de circuits virtuels) brevetée de Yamaha. Le réglage de la courbe de compression (Knee) peut être sélectionné parmi 6 niveaux : Hard / Soft-1 / Soft-2 / Soft-3 / Soft-4 / Soft-5. Bien qu'il soit aussi possible de régler les temps d'attaque et de relâchement, les réglages prédéfinis reproduisent les caractéristiques fixes de l'unité d'origine en cours de modélisation.
  • Gate ..........Ce type de dynamiques réduit la sortie d'une valeur fixe (Range (Plage)) en cas d'entrée d'un signal inférieur au niveau de Threshold (Seuil).
  • De-Esser ...........Ce type de dynamiques ne détecte que les sifflements et les consonnes émises sur les hautes fréquences de la voix et comprime sa bande passante en conséquence.
  • Expander ........... Ce type de dynamiques réduit la sortie d'un ratio fixe en cas d'entrée d'un signal inférieur au niveau de Threshold.
  • Ducking ........... Ce type de dynamiques réduit la sortie d'une valeur fixe (Range) en cas d'entrée d'un signal supérieur au niveau de Threshold. Il est particulièrement efficace pour faire baisser le niveau sonore de la musique de fond à l'aide du signal Key In Source.
  • FET Limiter ........... Ce modèle de compresseur/limiteur FET est couramment utilisé en studio. Étant donné que la fonction THRESHOLD est fixée en interne, le degré de compression est ajusté en réglant le niveau INPUT. (Canal d'entrée DYN2 et canal de sortie DYN1 uniquement)
  • Diode Bridge Comp ........... Il s'agit de la modélisation du compresseur à l'aide de la technologie Diode Bridge. (Canal d'entrée DYN2 et canal de sortie DYN1 uniquement)

s

Réglages des paramètres de dynamiques

Affichent les valeurs des paramètres de dynamiques. Ces valeurs peuvent être réglées à l'aide de l'encodeur à l'écran. Le type de paramètres varie en fonction du type de processeur de dynamiques actuellement sélectionné.
