資料

USB端子ご使用上の注意

●使用できるUSB機器

  • USBメモリーを使用してください。それ以外のUSB機器(USBハブ、マウス、コンピューターのキーボードなど)は、接続しても使えません。

  • 本製品では、USB1.1～2.0のUSBメモリーが使用できます(ただし、すべてのUSBメモリーの動作を保証するものではありません)。

USB端子の定格は、最大5V/500mAです。500mA以上の電流を必要とする機器が接続されると、電源供給を停止します。

● USBメモリーの接続

  • USBメモリーの抜き差しは、ファイル書き出し操作中に行わないでください。本製品の機能が停止したり、USBメモリーやデータが壊れたりするおそれがあります。

  • USBメモリーの抜き差しは、数秒間隔を空けて行ってください。

important ご注意

  • USB延長ケーブルを使用する場合は、1m以下のものを使用してください。

USBメモリーの取り扱いについて

● USBメモリーのフォーマット

FAT32またはFAT16でフォーマットしたUSBメモリーをお使いください。フォーマットはコンピューターで行ってください。他の機器でフォーマットしたUSBメモリーは、本製品で正しく動作しない場合があります。

● 誤消去防止

USBメモリーには、誤ってデータを消してしまわないようにするため、ライトプロテクト機能の付いたものがあります。大切なデータが入っている場合は、ライトプロテクトで書き込みができないようにしましょう。逆にデータを保存する場合などは、ご使用の前に、USBメモリーのライトプロテクトが解除されていることをご確認ください。

● USBメモリー接続時に電源を切るには

ファイル書き出し操作中は、電源スイッチをオフにしないでください。USBメモリーやデータが壊れるおそれがあります。

SDメモリーカードご使用上の注意

●使用できるSDメモリーカード

  • SD形式またはSDHC形式のメモリーカードをご使用ください(SDXC形式には対応していません)。

●対応するファイル仕様

WAVファイル
拡張子は.wavのみ
サンプルレート 44.1k、48k、88.2k、96kHzに対応
16bit、24bit、32bit PCMのモノラル、ステレオに対応

MP3ファイル
MPEGオーディオ1のみに対応
Layer3に対応(拡張子は.mp3のみ) フリーフォーマットは除きます。
サンプルレート 32kHz、44.1kHz、48kHzに対応
ビットレート 32～320kbps、VBR(Variable Bit Rate)に対応

●SDメモリーカードの接続

  • SDメモリーカードの抜き差しは[SD/ACT]インジケーターが点灯している間は行わないでください。本製品の機能が停止したりSDメモリーカードやデータが壊れたりするおそれがあります。

  • SDメモリーカードの抜き差しは、数秒間隔を空けて行ってください。

SDメモリーカードの取り扱いについて

●SDメモリーカードのフォーマット

  • SD形式はFAT16、SDHC形式はFAT32でフォーマットしたSDメモリーカードをお使いください。フォーマットはコンピューターで行ってください。他の機器でフォーマットしたSDメモリーカードは、本製品で正しく動作しない場合があります。

●誤消去防止

  • SDメモリーカードには、誤ってデータを消してしまわないようにするため、ロックスイッチがあります。大切なデータが入っている場合は、ロックを設定して書き込みができないようにしましょう。逆にデータを保存する場合などは、ご使用の前にロックが解除されていることをご確認ください。

●SDメモリーカード接続時に電源を切るには

  • 電源スイッチをオフにするときは、[SD/ACT]インジケーターが点灯していないことを確認してください。SDメモリーカードやデータが壊れるおそれがあります。

DCPコントロールパネルの終端までの距離

DME7からDCPコントロールパネルの終端までの距離はDCPの接続台数に依存します。

例1. DCPシリーズが8台の場合

dcp1

例2. DCPシリーズが2台の場合

dcp2

接続台数と距離に関しては、以下の表をご参照ください。

DCP
接続台数 		DME7から終端の
DCPまでの距離

1 .

1000 m

2

850 m

3

550 m

4

400 m

5

350 m

6

250 m

7

250 m

8

200 m

note NOTE

  • スター接続するにはデジタルコントローラーハブDCH8をお使いください。

メッセージ一覧

DME7のディスプレイに表示されるメッセージとその対策方法は以下のとおりです。

Data ID Data Name Message
[Normal] 		Message
[Warning] 		Message
[Error] 		Message
[Fault]

30002

EXT TEMP Limit

-

環境温度が上限値を超えました。冷却のための空気の流れが阻害されていないか確認してください。

-

-

30009

FAN
Rotation
Error

-

ファンの回転数制御において異常が検出されました。ファンの回転を阻害する障害物がないか確認してください。

-

ファンが停止しました。修理サービスセンターにお問い合わせください。

30010

Fan
Lifespan
Warning

-

ファンの動作寿命が近づいています。修理サービスセンターにお問い合わせください。

-

-

30011

Low Battery

-

バッテリーの残量が低下しています。バッテリーを交換してください。

バッテリーの残量が間もなく、なくなります。バッテリーを交換してください。

バッテリーの残量がありません。一部のデータは正しく保存できません。

30022

Leader W/C Unlock

-

-

リーダーワードクロックソースに選択されているクロック信号が不正なため、同期できません。

-

30024

Storage Lifespan Warning

-

データストレージ部品の動作寿命が近づいています。修理サービスセンターにお問い合わせください。

-

-

30025

Storage
Access
Error

-

ストレージへのデータ書き込み中にエラーが発生しました。

-

ストレージへのデータ書き込み中にエラーが発生しました。修理サービスセンターにお問い合わせください。

30026

IP Address Duplicate

-

-

IPアドレスの重複が検出されました。

-

30033

Dante Module Error

-

-

-

Danteモジュールが応答しません。Danteファームウェアを復旧するか、修理サービスセンターにお問い合わせください。

30034

No Dante Connection

-

Danteポートがネットワークに接続されていません。Danteのケーブル結線を確認してください。

-

-

30037

Wrong Dante Clock

-

Danteクロックが正しく設定されていません。設定を見直してください。

-

-

30038

Muted - Dante Clock Err.

-

-

誤ったDanteクロック設定などにより、ミュートされました。Danteクロック設定を確認してください。

-

30039

Dante Clock Offset Err.

-

Danteクロック周波数オフセットが不安定です。スイッチの設定も含め、ネットワーク設計・設定を見直してください。

-

-

30040

Dante Redundancy
Triiggered

-

Danteオーディオ伝送がセカンダリーネットワークに切り替わりました。

-

-

30041

Dante Secondary
Error

-

Danteセカンダリーポートが機能していません。

-

-

30047

Power ON

電源ON

-

-

-

30049

Device Initialized

機器のメモリ初期化が実行されました。

-

-

-

30050

Time Synchronized

時刻が同期されました。

-

-

-

30051

Firmware Updated

ファームウェアがアップデートされました。

-

-

-

30052

Scene/Snapshot Store

Scene/Snapshotがストアされました。

-

-

-

30053

Scene/Snapshot Recall

Scene/Snapshotがリコールされました。

-

-

-

30056

PSU Switched Over

-

二重化された電源ラインA/Bのうち、いずれかの電源供給が途絶えました。電源ケーブルの結線を確認してください。

-

-

30057

Dante Link 100Mbps

-

Danteポートのリンク速度が1Gbps未満です。別のネットワークスイッチや別のポートに接続し直すか、別のネットワークケーブルに変更してみてください。

-

-

30058

Sub Module Error

-

-

-

機器内部のサブモジュールが応答しません。修理サービスセンターにお問い合わせください。

30059

Sub Module Rebooted

-

-

機器内部のサブモジュールが予期せずに再起動しました。

-

30060

Illegal MAC address

-

-

-

EthernetインターフェースのMACアドレスが不正です。修理サービスセンターにお問い合わせください。

30061

Dante MAC Address Err.

-

-

-

DanteインターフェースのMACアドレスが不正です。修理サービスセンターにお問い合わせください。

30062

IP Address Assigned

ネットワークインターフェースにIPアドレスが割り当てられました。

-

-

-

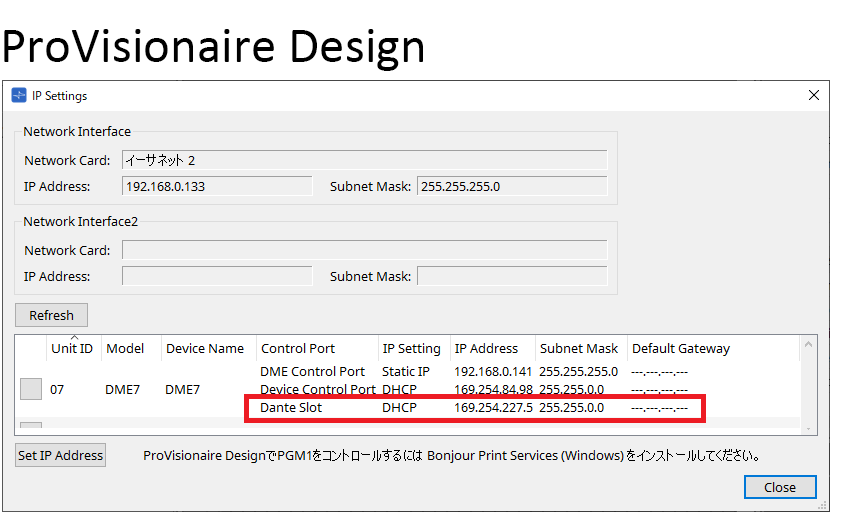

30063

IP Address Assigned (Auto IP)

Auto IPによりネットワークインターフェースにIPアドレスが割り当てられました。

-

-

-

30064

IP Address Released

DHCPサーバーにより割り当てられたIPアドレスが解放されました。

-

-

-

30065

Internal Network
Error

-

-

不正なネットワークアドレスのため、機器内部モジュールとの通信が確立できません。

-

30066

Dante (TX) Overflow

-

-

Danteフロー（送信）が不足しています。Danteフロー数に収まるようにパッチを再設定してください。

-

30067

Dante (RX) Overflow

-

-

Danteフロー（受信）が不足しています。Danteフロー数に収まるようにパッチを再設定してください。

-

30068

Dante Settings Locked

-

Dante Device Lock機能やDDMの権限設定により、Danteの設定変更がDanteモジュールに適用できませんでした。

-

-

30069

DCP Comms Error

-

-

ホスト機器とDCPの間の通信において、通信エラーが検出されました。以下のポイントを確認してください。1) ケーブルの長さが規定以内か、2) ケーブルの品質が十分か、3)最終段のDCPが正しく終端されているか

-

30070

DCP Configuration
Error

-

-

ホスト機器とDCPの間の通信において、通信エラーが検出されました。以下のポイントを確認してください。1) ケーブルの長さが規定以内か、2) ケーブルの品質が十分か、3)最終段のDCPが正しく終端されているか

-

30071

DSP Resource Overflow

-

-

音声信号処理リソースが予期せずにオーバーフローしました。ノイズが発生した可能性があります。

-

30072

Incompatible Data/File

-

-

互換性のないデータ/ファイルフォーマットのため、読み込めませんでした。

-

30073

Incompatible RC Protocol

-

-

互換性のない制御プロトコルのため、外部の制御用デバイス・ソフトウェアと通信できませんでした。

-

30074

DHCP Server No Response

-

-

DHCPサーバーが応答しません。

-

30075

NTP Server No Response

-

-

NTPサーバーが応答しません。

-

30076

Missing License

-

-

ライセンスがない、もしくは不足しているため、一部またはすべての機能が動作していません。追加ライセンスをアクティベートするか、該当する機能の使用を停止してください。

-

30077

Setting Data
Corrupted/Lost

-

-

設定データ・ファイルが破損しています。

-

30078

Storage Full

-

-

ストレージの空き容量がありません。

-

30079

Unsupported
File System

-

-

ドライブが非対応のファイルシステム形式でフォーマットされています。対応している形式でフォーマットし直してください。

-

30080

Removable Drive Mounted

リムーバブルドライブが機器にマウントされました。

-

-

-

30081

Removable Drive Unmounted

リムーバブルドライブが機器から取り外されました。

-

-

-

30082

File Not Found

ファイルが見つかりません。

-

-

-

30083

Authentication Failed

-

誤ったPINコード・パスワードが入力されました。

-

-

30084

Panel Locked

パネル操作がロックされました。

-

-

-

30085

Panel Unlocked

パネル操作のロックが解除されました。

-

-

-

30086

Scene/Snapshot
Recall Failed

-

-

Scene/Snapshotのリコールに失敗しました。

-

30087

Data Sync Failed

-

-

データ同期シーケンスが予期せずに中断しました。

-

一般仕様

内部処理

44.1/48/88.2/96 kHz

レイテンシー

2.7 msec (at Rio-D2 Analog In/Out with Dante latency at 0.25 msec、Dante through out on DME7)

メモリー数

パラメーターセット:1000個
スナップショット:10000個

冷却

固定風速ファン x 1

ファンノイズ

NC20 (フロントパネルより1 m)

Danteインターフェース

チャンネル数

64IN、64OUT、リダンダント
(256IN、256OUTまで拡張可能)

サンプリング周波数

44.1/48/88.2/96 kHz

ビット深度

24/32 Bit

USB オーディオ

チャンネル数

8IN、 8OUT SRC付き

サンプリング周波数

44.1/48/88.2/96 kHz

コネクター

Dante

etherCON x 2 (PRIMARY/SECONDARY)
1000Base-T

DCP

RJ45×1

USB TO HOST

USB 2.0 タイプC (USBオーディオ)

USB TO DEVICE

USB 2.0 タイプA (ファイル保存用)

Network

RJ45 x 1
100Base-TX

GPI

Euro block 16 pin (mini)× 2
(GPI x 16、GPO x 8、+5V power x 4)

MIDI

DIN 5 pin x 2 (IN、 OUT)

AC IN

AC inlet (IEC、V-Lock)× 2

メモリーデバイス仕様

対応フォーマット

ファイルフォーマット:FAT32、FAT16

対応容量

メディア最大容量:
SDHC:最大32 GB
SD:最大2 GB

最大ファイルサイズ

FAT16:最大2 GB
FAT32:最大4 GB

コントロール

フロントパネル

ロータリーエンコーダー、ボタン (操作ロック付き)

ディスプレイ

224x48ドット、モノクロ (バックライト付き)

AC電源要求

100 V-240 V 50 Hz/60 Hz

消費電力

100 W

放熱量

86.3 kcal/h

動作温度

0°C to +40°C

保管温度

-20°C to +60°C

寸法 (W x H x D)

480 x 132 x 363 mm (3U)

質量

9.5 kg

表面仕上げ

フロントパネル : 金属（黒塗装） マンセル近似値N2.5
ハンドル : アルミ（黒塗装）

同梱品

セットアップガイド
ユーロブロックプラグ(16ピン、3.50 mmピッチ) ２個
電源コード 2本
ケーブルフック 1個

オプション品

DCP4V4S-US/EU
DCP1V4S-US/EU
DCP4S-US/EU
DCH8

拡張ライセンス

DEK-DME7-DX64

寸法図

単位：㎜

dimensions

ブロック図

block diagram

  • 本書は、発行時点での最新仕様で説明しています。最新版は、ヤマハウェブサイトからダウンロードできます。

© 2023 Yamaha Corporation
2024年1月 発行
