ディスプレイ

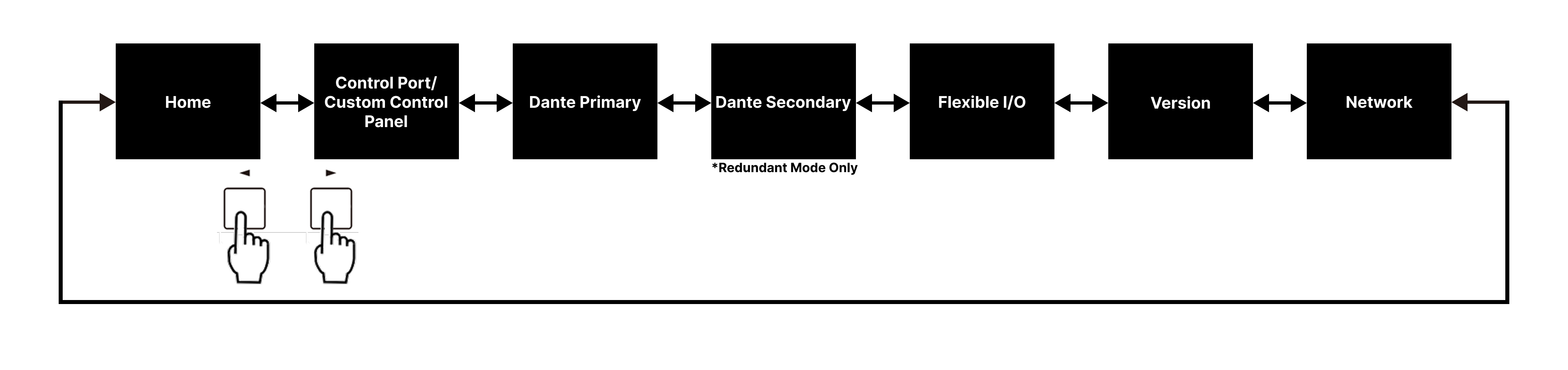

電源をオンにすると、Home画面が表示されます。

① Device Muteの状態表示
ミュートのオン/オフの状態を表示します。
ミュート オフ
ミュート オン

② Controlの状態表示
コントロール機能のオン/オフの状態を表示します。
オン
オフ

③ USBメモリーの状態表示
USB TO DEVICE端子にUSBメモリーが挿入されているときにアイコンを表示します。

④ ワードクロックの状態表示
ワードクロックがLockのときはサンプリング周波数(48 kHz、96 kHz)を表示します。
ワードクロックがUnlock、もしくはProVisionaire Designからコンフィグレーションデータが転送されていない場合には、 と表示します。

⑤ DDM(Dante Domain Manager)の状態表示
DDMドメインに参加している状態
DDMドメインに参加しており、DDMサーバーと接続されていない状態

DDMサーバーのLOCAL CONTROLLER ACCESS設定
Read Write：変更可能
Read Only : 変更不可

⑥ Schedulerの状態表示
Schedulerが設定されているときにアイコンを表示します。イベント設定時刻の1分前から点滅します。

⑦ Unit IDとDevice Name
Unit IDと機器名を表示します。Unit IDと機器名はProVisionaire Designで変更できます。

⑧ Snapshot Name
ProVisionaire Designで最後にリコールしたスナップショット名を表示します。
スナップショットのストアやリコールはProVisionaire Designで行います。

ProVisionaire Designやその他の外部機器とのコントロール用のIPアドレスとサブネットマスクを表示します。IPアドレスの設定はProVisionaire Designで行います。

DanteのIPアドレスとサブネットマスクを表示します。リダンダントモードの場合は、Dante Primary、Dante SecondaryそれぞれのIPアドレスを別々の画面に表示します。DanteのIPアドレスの設定は Dante Controller で行います。

FLEXIBLE I/Oの状態を表示します。In/Outの切り替え設定はProVisionaire Designで行います。

バージョン情報を表示します。1行目が本体ファームウェアのバージョンです。2～4行目がDanteモジュールを構成するファームウェアのバージョンです。2行目から順に、Danteファームウェア、Danteハードウェア、ヤマハソフトウェアのバージョンです。バージョンアップはProVisionaire Designで行います。

現在設定されているネットワークモードを表示します。モードの切り替えはDante Controllerで行います。ネットワークモードの詳細は 「ネットワークモード」 をご参照ください。

DMEに異常が発生すると、ディスプレイにアラートメッセージを表示します。アラートを表示中にそれよりも高いランクの異常が発生すると、そのアラートを表示します。ディスプレイに表示されているQRコードをスマートフォンなどのスマートデバイスで読み込むと、アラートの詳細が表示されます。それぞれのアラートの詳細については、 「メッセージ一覧」 をご参照ください。
