Bezeichnungen der Teile und Funktionen auf dem Frontblende-Display

Dieser Abschnitt beschreibt die Bezeichnungen und Funktionen der Teile des Frontblende-Displays.

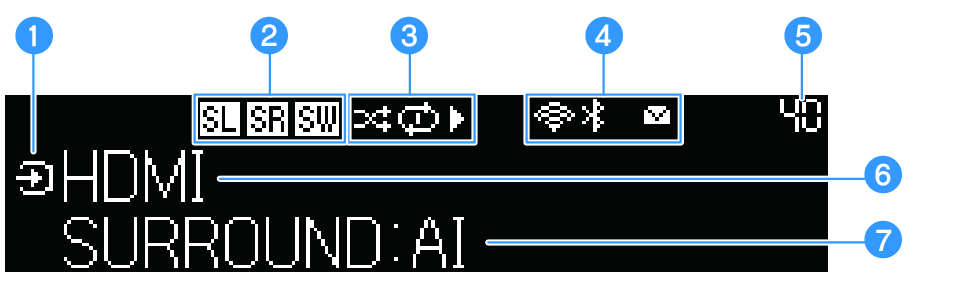

Normale Anzeige

a

Modussymbol

Zeigt die Modi (Eingangsanzeige, Auswahl des Informationsbildschirms) des Frontblende-Displays an.

: Leuchtet im Eingangsanzeigemodus.

: Leuchtet im Informationsbildschirm-Auswahlmodus.

b

Symbole, die den angeschlossenen Lautsprecher anzeigen

Die folgenden Symbole leuchten, wenn Surround-Lautsprecher oder ein Subwoofer angeschlossen sind.

: Leuchtet, wenn der linke Surround-Lautsprecher angeschlossen ist.

: Leuchtet, wenn der rechte Surround-Lautsprecher angeschlossen ist.

: Leuchtet, wenn nur ein Surround-Lautsprecher angeschlossen ist.

: Leuchtet, wenn ein Subwoofer angeschlossen ist.

Die folgenden Symbole leuchten, wenn die an die Soundbar angeschlossenen Surround-Lautsprecher und der Subwoofer ausgeschaltet sind. Leuchtet nur, wenn die Surround-Lautsprecher oder der Subwoofer an die Stromversorgung angeschlossen sind.

: Leuchtet, wenn der linke der angeschlossenen Surround-Lautsprecher ausgeschaltet ist.

: Leuchtet, wenn der rechte der angeschlossenen Surround-Lautsprecher ausgeschaltet ist.

: Leuchtet, wenn nur einer der angeschlossenen Surround-Lautsprecher ausgeschaltet ist.

: Leuchtet, wenn ein angeschlossener Subwoofer aus irgendeinem Grund ausgeschaltet ist. Wenn dieses Symbol leuchtet, ziehen Sie den Netzstecker des Subwoofers kurz ab, bevor Sie ihn wieder anschließen, um die Verbindung mit der Soundbar zu überprüfen.

c

Wiedergabestatus-Symbole

: Leuchtet, wenn die Zufallswiedergabe ausgewählt ist.

: Leuchtet, wenn die Wiederholungswiedergabe (alle Titel) ausgewählt ist.

: Leuchtet, wenn die Wiederholungswiedergabe (1 Titel) ausgewählt ist.

: Leuchtet während der Wiedergabe.

: Leuchtet, wenn die Wiedergabe auf Pause geschaltet ist.

: Leuchtet, wenn die Wiedergabe gestoppt ist.

d

Status-Symbole

(WLAN): Leuchtet, wenn eine Verbindung zu einem Drahtlosnetzwerk besteht. Das Blinken beginnt, während sich WAC* und MusicCast-Netzwerk im Registrierungsmodus befinden.

(Bluetooth): Leuchtet, wenn ein Bluetooth-Gerät verbunden ist.

: Leuchtet, wenn ein Firmware-Update verfügbar ist.

  • WAC (Wireless Accessory Configuration) ist eine Funktion zum Übertragen der WLAN-Einstellungen eines iOS-Geräts auf ein anderes Gerät und Herstellen einer drahtlosen Verbindung mit dem Netzwerk.

e

Lautstärke

Zeigt die Lautstärke an.

f

Hauptinformationsanzeigebereich

Zeigt je nach Anzeigemodus des Frontblende-Displays den Namen des aktuellen Eingangs, den Namen des Anzeigeelements der Eingangsinformationen usw. an.

g

Zusatzinformationsanzeigebereich

Zeigt zusätzliche Eingangsinformationen an (Name des Klangmodus, Informationen zum Ausgabekanal usw.).

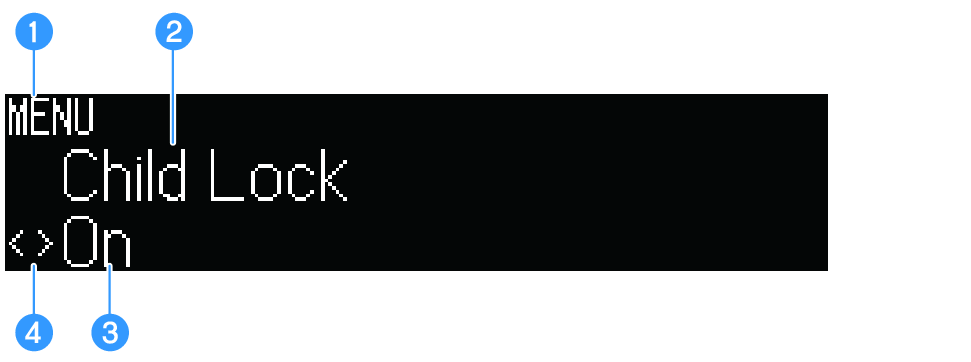

Menüanzeige

a

Menümodus

Leuchtet, wenn das Menü auf dem Frontblende-Display geöffnet ist.

b

Menüebene

Zeigt den Namen der aktuellen Ebene des hierarchischen Menüs auf dem Frontblende-Display an.

c

Menüeintrag

Zeigt den Eintrag oder Einstellwert im Menü auf dem Frontblende-Display an.

d

Cursor-Anzeige

Zeigt Cursoroperationen der rechten Einträge oder Einstellwerte im Menü an.

HINWEIS
  • Das hier gezeigte Beispiel des Frontblende-Displays ist ein englischer Bildschirm.
