Noms des pièces et fonctions sur l'afficheur de la face avant

Cette section décrit les noms et les fonctions des pièces de l'afficheur de la face avant.

Affichage normal

a

Icône de mode

Affiche les modes (affichage des entrées, sélection de l'écran d'information) de l'afficheur de la face avant.

 : S'allume en mode d'affichage des entrées.

 : S'allume en mode de sélection de l'écran d'information.

b

Icônes indiquant l'enceinte connectée

Les icônes suivantes s'allument lorsque des enceintes surround ou un caisson de graves sont connectés.

 : S'allume lorsque l'enceinte surround gauche est connectée.

 : S'allume lorsque l'enceinte surround droite est connectée.

 : S'allume lorsqu'une seule enceinte surround est connectée.

 : S'allume lorsqu'un caisson de graves est connecté.

Les icônes suivantes s'allument lorsque les enceintes surround et le caisson de graves connectés à la barre de son sont éteints. S'allume uniquement lorsque les enceintes surround ou le caisson de graves sont branchés sur le secteur.

 : S'allume lorsque l'enceinte surround gauche connectée est éteinte.

 : S'allume lorsque l'enceinte surround droite connectée est éteinte.

 : S'allume lorsqu'une seule des enceintes surround connectées est éteinte.

 : S'allume lorsqu'un caisson de graves connecté s'éteint pour une raison ou une autre. Lorsque cette icône s'allume, débranchez momentanément la fiche d'alimentation du caisson de graves avant de la rebrancher pour vérifier que le caisson de graves est bien connecté à la barre de son.

c

Icônes du statut de lecture

 : S'allume lorsque la lecture aléatoire est sélectionnée.

 : S'allume lorsque la lecture répétée (toutes les pistes) est sélectionnée.

 : S'allume lorsque la lecture répétée (1 piste) est sélectionnée.

 : S'allume pendant la lecture.

 : S'allume lorsque la lecture est en pause.

 : S'allume lorsque la lecture est arrêtée.

d

Icônes de statut

(LAN sans fil) : S'allume en cas de connexion à un réseau sans fil. Se met à clignoter lorsque la fonction WAC* et le réseau MusicCast sont en mode d'enregistrement.

(Bluetooth) : S'allume lorsqu'un dispositif Bluetooth est connecté.

 : S'allume lorsqu'une mise à jour du microprogramme est disponible.

  • La fonction WAC (Wireless Accessory Configuration) permet d'appliquer les réglages sans fil d'un appareil iOS à un autre appareil et de se connecter sans fil au réseau.

e

Volume

Affiche le volume.

f

Zone d'affichage des principales informations

Affiche le nom de l'entrée actuelle, le nom de l'élément affiché des informations sur l'entrée, etc. selon le mode d'affichage de l'afficheur de la face avant.

g

Zone d'affichage des informations secondaires

Affiche des informations supplémentaires sur l'entrée (nom du mode sonore, informations sur le canal de sortie, etc.).

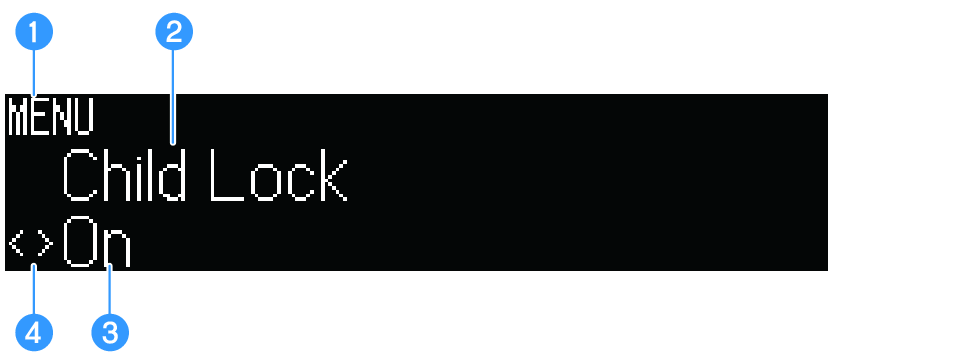

Affichage du menu

a

Mode du menu

S'allume lorsque le menu de l'afficheur de la face avant est ouvert.

b

Niveau du menu

Affiche le nom du niveau actuel du menu hiérarchique de l'afficheur de la face avant.

c

Élément du menu

Affiche l'élément du menu de l'afficheur de la face avant ou la valeur définie.

d

Témoin du curseur

Affiche les opérations du curseur des éléments du menu droit ou des valeurs définies.

NOTE
  • L'écran en anglais est donné en exemple pour l'afficheur de la face avant.
