Namn på delar och funktioner på frontpanelens display

Detta avsnitt beskriver namn och funktioner för delar på frontpanelens display.

Normal visning

a	Ikon för läge Visar lägena (visning av ingång, val av informationsskärm) för frontpanelens display. : Lyser i läget för visning av ingångar. : Lyser i läget för val av informationsskärm.

b

Ikoner som indikerar ansluten högtalare

Följande ikoner lyser när surroundhögtalare eller en subwoofer är anslutna.

: Lyser när vänster surroundhögtalare är ansluten.

: Lyser när höger surroundhögtalare är ansluten.

: Lyser när endast en surroundhögtalare är ansluten.

: Lyser när en subwoofer är ansluten.

Följande ikoner tänds när surroundhögtalarna och subwoofern som är anslutna till soundbaren stängs av. Lyser endast när surroundhögtalarna eller subwoofern är anslutna till strömförsörjningen.

: Lyser när den vänstra av de anslutna surroundhögtalarna är avstängd.

: Lyser när den högra av de anslutna surroundhögtalarna är avstängd.

: Lyser när endast en av de anslutna surroundhögtalarna är avstängd.

: Lyser när en ansluten subwoofer av någon anledning är avstängd. När den här ikonen lyser ska du koppla bort subwooferns strömkontakt en kort stund innan du ansluter den igen för att kontrollera att den är ansluten till soundbaren.

c	Statusikoner för uppspelning : Lyser när slumpvis uppspelning är vald. : Lyser när uppspelning med upprepning (alla spår) är vald. : Lyser när uppspelning med upprepning (1 spår) är vald. : Lyser under uppspelning. : Lyser när uppspelningen är pausad. : Lyser när uppspelningen är stoppad.

d

Statusikoner

(Trådlöst LAN): Lyser vid anslutning till ett trådlöst nätverk. Blinkning startar när WAC* och MusicCast-nätverket är i registreringsläge.

(Bluetooth): Lyser när en Bluetooth-apparat är ansluten.

: Lyser när en uppdatering av firmware har blivit tillgänglig.

WAC-funktionen (Wireless Accessory Configuration) är till för att tillämpa en iOS-enhets trådlösa inställningar på en annan enhet och ansluta trådlöst till nätverket.

e	Volume Visar volymen.

f	Visningsområde för huvudinformation Visar namnet på den aktuella inmatningen, namnet på visningsobjektet för inmatningsinformation etc. beroende på visningsläget för frontpanelens display.

g	Visningsområde för extra information Visar ytterligare inmatningsinformation (namn på ljudläge, information om utgångskanal etc.).

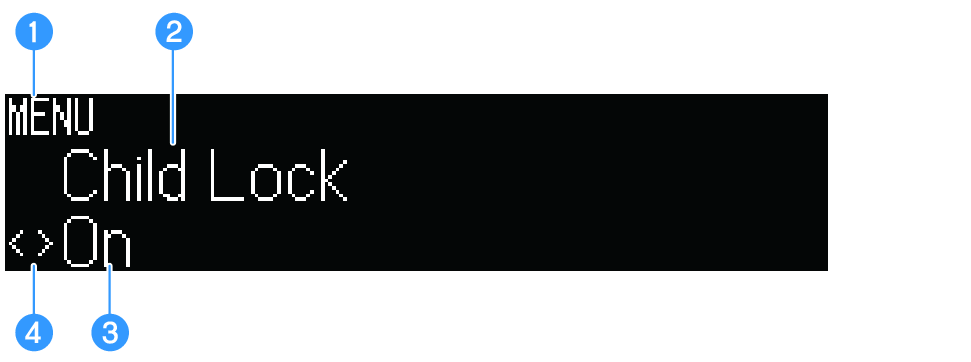

Menyvisning

a	Menyläge Lyser när menyn för frontpanelens display öppnas.

b	Menynivå Visar namnet på den aktuella nivån i den hierarkiska frontpanelens displaymeny.

c	Menyalternativ Visar menyalternativ eller inställt värde på frontpanelens display.

d	Markörindikator Visar markörens rörelser för höger menyalternativ eller inställda värden.

OBS!

Det exempel på frontpanelens display som visas här är en engelsk skärm.
