Nomes e funções dos componentes do display frontal

Esta seção descreve os nomes e funções dos componentes do display frontal.

Exibição normal

a	Ícone de modo Exibe os modos (exibição de entrada, seleção da tela de informações) do display frontal. : Acende-se no modo de exibição de entrada. : Acende-se no modo de seleção da tela de informações.

b

Ícones que indicam o alto-falante conectado

Os seguintes ícones se acendem ao conectar alto-falantes surround ou um subwoofer.

: Acende-se quando o alto-falante surround esquerdo é conectado.

: Acende-se quando o alto-falante surround direito é conectado.

: Acende-se quando apenas um alto-falante surround é conectado.

: Acende-se quando um subwoofer é conectado.

Os seguintes ícones se acendem quando os alto-falantes surround e o subwoofer conectados à barra de som são desligados. Acende-se apenas quando os alto-falantes surround ou o subwoofer são conectados à fonte de energia.

: Acende-se quando o alto-falante esquerdo dos alto-falantes surround conectados é desligado.

: Acende-se quando o alto-falante direito dos alto-falantes surround conectados é desligado.

: Acende-se apenas quando um dos alto-falantes surround conectados é desligado.

: Acende-se quando um subwoofer conectado é desligado por algum motivo. Se este ícone se acender, desconecte o cabo de alimentação do subwoofer momentaneamente antes de reconectá-lo para verificar se o mesmo está conectado à barra de som.

c

Ícones do status de reprodução

: Acende-se quando a reprodução aleatória é selecionada.

: Acende-se quando a reprodução repetida (todas as faixas) é selecionada.

: Acende-se quando a reprodução repetida (1 faixa) é selecionada.

: Acende-se durante a reprodução.

: Acende-se quando a reprodução é pausada.

: Acende-se quando a reprodução é interrompida.

d

Ícones de status

(LAN sem fio): Acende-se ao conectar a uma rede sem fio. Fica intermitente enquanto o WAC* e a rede MusicCast estão no modo de registro.

(Bluetooth): Acende-se quando um dispositivo Bluetooth é conectado.

: Acende-se quando há uma atualização do firmware disponível.

WAC (Wireless Accessory Configuration) é um recurso que aplica as definições sem fio de um dispositivo iOS a outro dispositivo e realiza a conexão sem fio desse dispositivo à rede.

e	Volume Exibe o volume.

f	Área de exibição das principais informações Exibe o nome da entrada atual, o nome do item de exibição de informações de entrada, etc., dependendo do modo de exibição do display frontal.

g	Área de exibição de informações adicionais Exibe informações de entrada adicionais (nome do modo de som, informação do canal de saída, etc.).

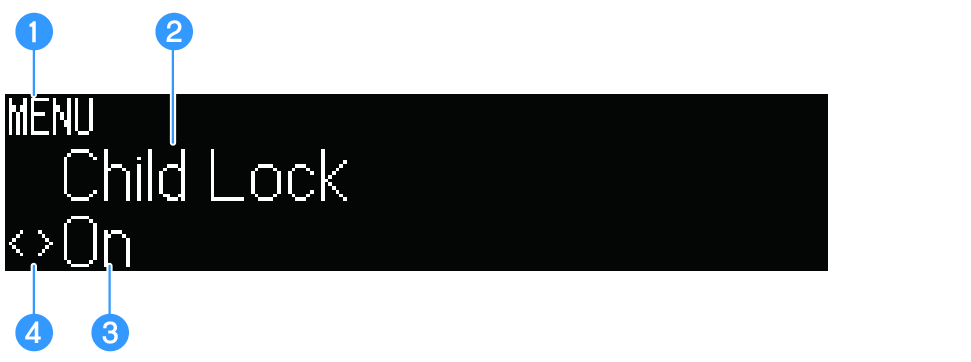

Exibição do menu

a	Modo do menu Acende-se ao abrir o menu do display frontal.

b	Nível do menu Exibe o nome do nível atual do menu hierárquico do display frontal.

c	Item do menu Exibe o item do menu do display frontal ou o valor definido.

d	Indicador do cursor Exibe as operações do cursor de itens do menu à direita ou valores definidos.

OBSERVAÇÃO

O exemplo do display frontal mostrado aqui é uma tela em inglês.
