Aansluitingen van de tv en kabels die u moet gebruiken

Om de functies van de geluidsbalk ten volle te kunnen gebruiken, moet u de tv en de geluidsbalk met elkaar verbinden door middel van een HDMI-kabel.

Er wordt geen HDMI-kabel meegeleverd met dit product. Zorg voor een in de handel verkrijgbare HDMI-kabel die compatibel is met de functies van het apparaat dat u aansluit. (Zie hieronder.)

Wanneer u een HDMI-ingangsaansluiting op de tv gebruikt die niet compatibel is met ARC, moet u ook de meegeleverde optisch digitale audiokabel aansluiten.

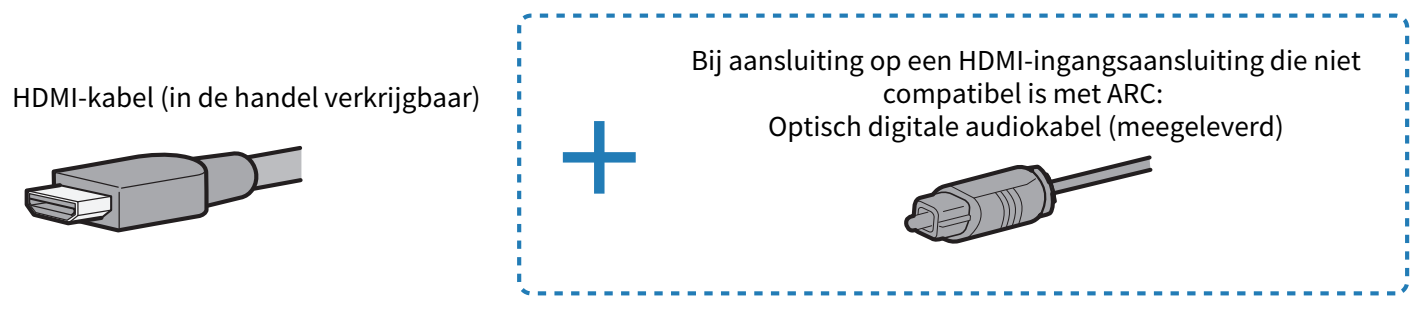

Te gebruiken kabel(s)

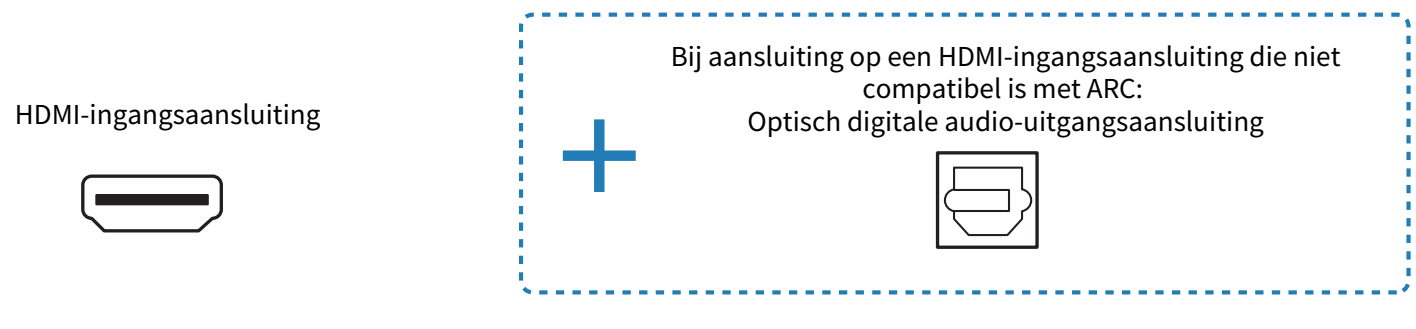

Te gebruiken aansluiting(en) op de tv:

Aansluitprocedure

“Aansluiten op een tv met een HDMI-kabel (in de handel verkrijgbaar)”

Functies van het aan te sluiten apparaat en compatibele HDMI-kabels

Verbind de tv met de geluidsbalk door middel van een HDMI-kabel die compatibel is met de functies die u wilt gebruiken.

De afstandsbediening van de tv gebruiken om de geluidsbalk te bedienen (HDMI-bedieningsfunctie)

Er kan een HDMI-kabel met een “Standaard HDMI” specificatie of hoger worden gebruikt. Gebruik een met ARC compatibele HDMI-kabel als de HDMI-ingangsaansluiting van de tv ARC ondersteunt.

Invoeren van high-definition audiosignalen zoals Dolby Atmos van een met eARC compatibele tv in de geluidsbalk

Gebruik een HDMI-kabel die Ethernet ondersteunt.

Doorgeven naar de tv van high-definition videosignalen van een AV-apparaat dat is aangesloten op de HDMI IN-aansluiting van de geluidsbalk

Gebruik een HDMI-kabel die de overdracht van videosignalen die worden geproduceerd door het AV-apparaat ondersteunt.

  • Gebruik een Premium High-Speed HDMI-kabel voor 3D- en/of 4K-videosignalen.
  • Gebruik een met HDR-compatibele HDMI-kabel voor HDR-videosignalen.

Als u een tv aansluit via alleen de meegeleverde optisch digitale audiokabel

Als de tv een optisch digitale aansluiting heeft, kan de tv worden aangesloten door alleen de meegeleverde optisch digitale audiokabel te gebruiken. Gebruik de meegeleverde afstandsbediening om de geluidsbalk te bedienen.

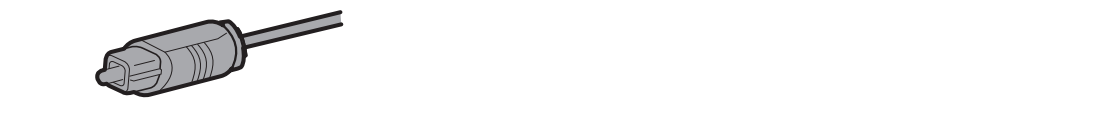

Kabel: Optisch digitale audiokabel (meegeleverd)

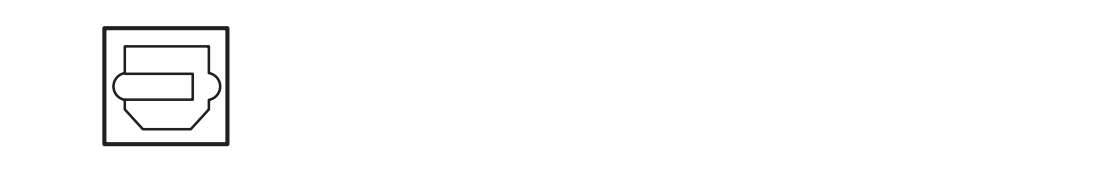

Te gebruiken aansluiting op de tv: Optisch digitale audio-uitgangsaansluiting

Aansluitprocedure

“Aansluiten op een tv via alleen de meegeleverde optisch digitale audiokabel”

OPMERKING
  • ARC is de afkorting van Audio Return Channel. Door de ARC-compatibele HDMI-ingangsaansluiting van de tv te verbinden met de ARC-compatibele HDMI-uitgangsaansluiting van de geluidsbalk of een AV-receiver via een HDMI-kabel, kan audio van de tv worden weergegeven door de geluidsbalk of AV-receiver zonder gebruik te maken van een optische kabel.
  • eARC is de afkorting van Enhanced Audio Return Channel. Dit is een uitbreiding van de ARC-functie die het mogelijk maakt om high-definition audiosignalen, zoals Dolby Atmos, die niet kunnen worden doorgegeven via ARC, door te geven via een tv.
  • Gebruik een 19-pens HDMI-kabel die voorzien is van het HDMI-logo.
  • Gebruik een zo kort mogelijke kabel om een inferieure signaalkwaliteit te voorkomen.
