要连接的电视插孔和要使用的缆线

为了充分利用条形音箱的功能，请使用 HDMI 缆线连接电视和音箱。

本产品未随附 HDMI 缆线。准备一根与要连接装置的功能兼容的市售 HDMI 缆线。（见下文。）

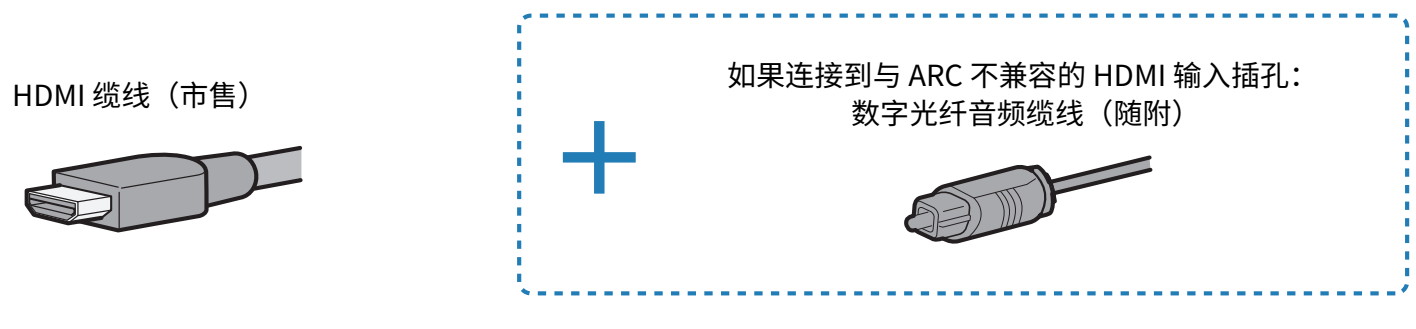

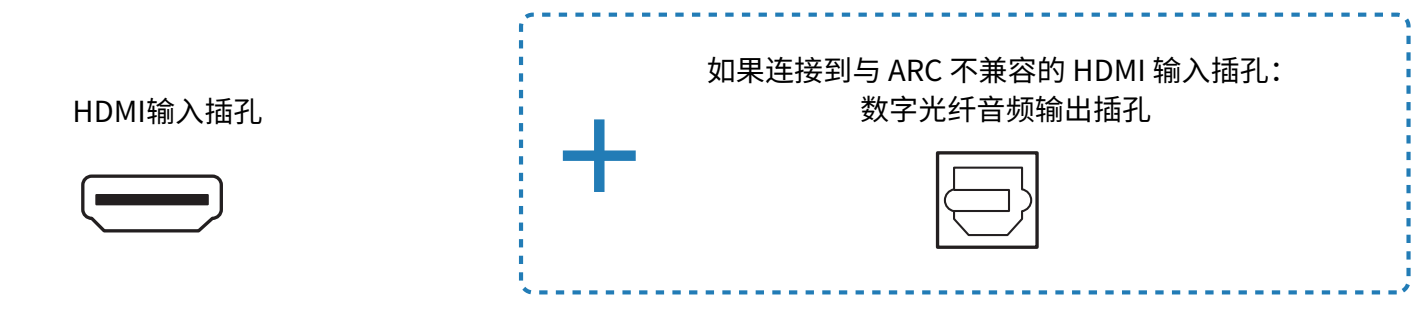

如果连接到不兼容 ARC 的 HDMI 输入插孔，则还应连接随附的数字光纤音频缆线。

要使用的缆线

要连接的电视插孔

连接步骤

“使用 HDMI 缆线（市售）连接至电视”

要连接装置的功能和兼容的 HDMI 缆线

选用与要使用的功能兼容的 HDMI 缆线连接电视和条形音箱。

使用电视遥控器控制条形音箱（HDMI 控制功能）

可以使用“标准 HDMI”规格或更高规格的 HDMI 缆线。如果电视的 HDMI 输入插孔支持 ARC，请使用与 ARC 兼容的 HDMI 缆线。

将高保真音频信号（如 Dolby Atmos）从与 eARC 兼容的电视输入到条形音箱

使用支持以太网的 HDMI 缆线。

将高保真视频信号从连接到条形音箱上的 HDMI IN 插孔的 AV 装置传输到电视

使用支持传输 AV 装置输出的视频信号的 HDMI 缆线。

  • 对于 3D 和/或 4K 视频信号，请使用高品质的高速 HDMI 缆线。
  • 对于 HDR 视频信号，请使用与 HDR 兼容的 HDMI 缆线。

如果连接到电视，仅可使用随附的数字光纤音频缆线

如果电视配有数字光纤插孔，仅可使用随附的数字光纤音频缆线连接电视。使用随附的遥控器控制条形音箱。

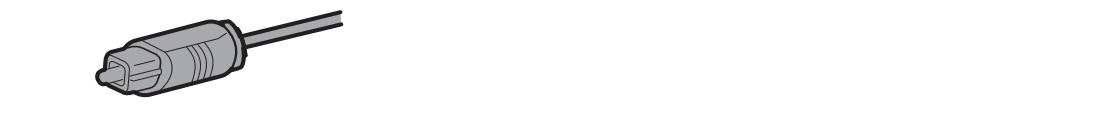

缆线：数字光纤音频缆线（随附）

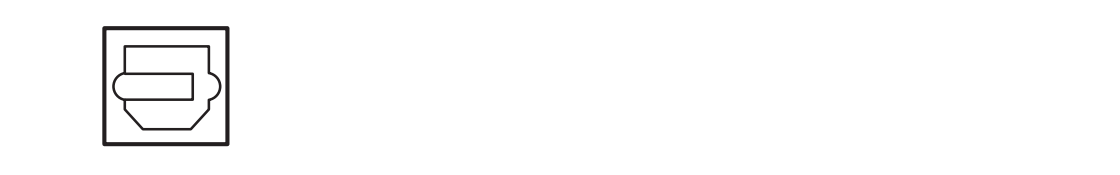

要连接的电视插孔：数字光纤音频输出插孔

连接步骤

“仅可使用随附的数字光纤音频缆线连接至电视”

注
  • ARC 是 Audio Return Channel 的缩写。通过 HDMI 缆线将电视上与 ARC 兼容的 HDMI 输入插孔连接到条形音箱或 AV 接收机上与 ARC 兼容的 HDMI 输出插孔后，无需使用光纤缆线即可在条形音箱或 AV 接收机上播放来自电视的音频。
  • eARC 是 Enhanced Audio Return Channel 的缩写。它是 ARC 功能的扩展，能够通过电视传输 Dolby Atmos 等 ARC 无法传输的高保真音频信号。
  • 使用印有HDMI徽标的19针HDMI缆线。
  • 请使用尽量短的缆线，以免信号质量衰减。
