Jack på TV:n som kan anslutas till samt kablar som används

För att kunna använda soundbarens funktioner fullt ut ska du ansluta TV:n och soundbaren med en HDMI-kabel.

En HDMI-kabel medföljer inte denna produkt. Förbered en kommersiellt tillgänglig HDMI-kabel som är kompatibel med funktionerna hos den enhet som du vill ansluta till. (Se nedan.)

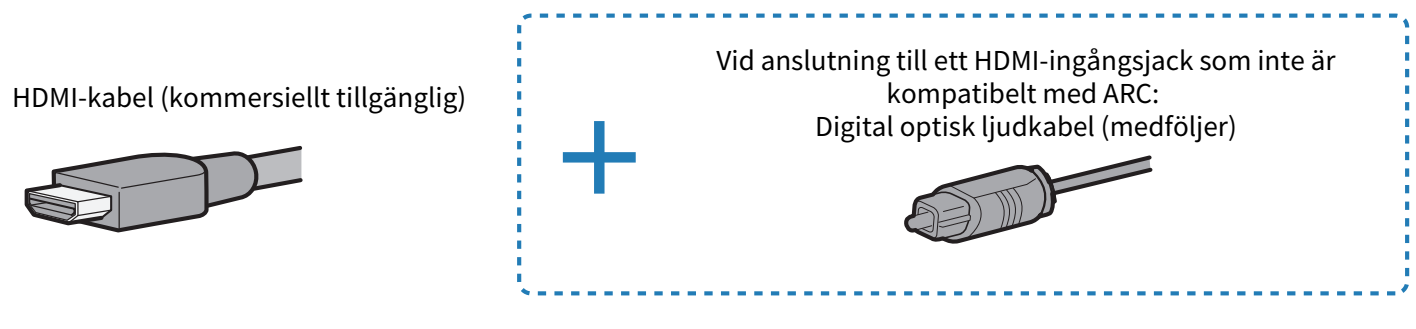

Vid anslutning till ett HDMI-ingångsjack som inte är kompatibelt med ARC ansluten även medföljande digitala optiska ljudkabel.

Kabel(lar) som ska användas

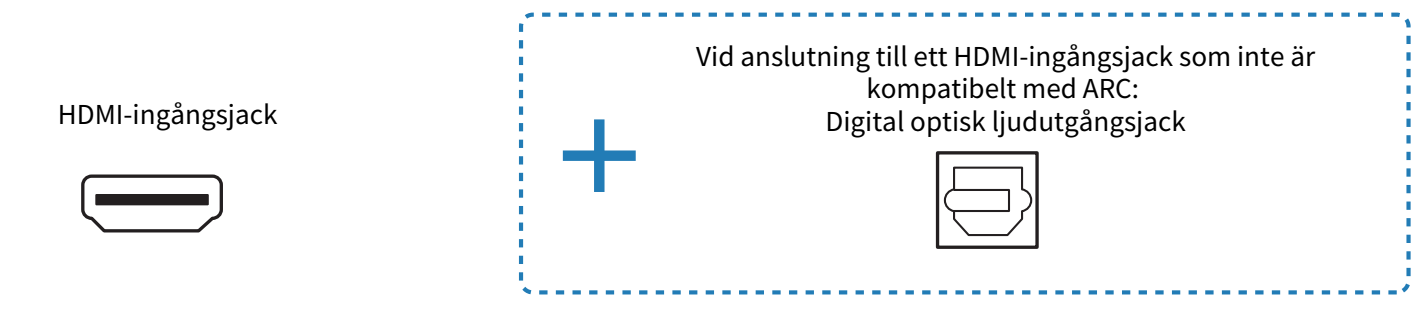

Jack på TV att ansluta till

Anslutningsförfarande

”Ansluta en TV med en HDMI-kabel (kommersiellt tillgänglig)”

Funktioner för den enhet som ska anslutas till och kompatibla HDMI-kablar

Anslut TV:n och soundbaren med en HDMI-kabel som är kompatibel med de funktioner du vill använda.

Använda en TV:s fjärrkontroll för att styra soundbaren (HDMI Control funktion)

En HDMI-kabel med ”Standard HDMI”-specifikation eller högre kan användas. Använd en ARC-kompatibel HDMI-kabel om TV:ns HDMI-ingångsuttag stöder ARC.

Inmatning av högupplösta ljudsignaler, t.ex. Dolby Atmos, från en eARC-kompatibel TV till soundbaren

Använd en HDMI-kabel som stöder Ethernet.

Överföring av högupplösta videosignaler till TV:n från en AV-apparat som är ansluten till HDMI IN-jacket på soundbaren

Använd en HDMI-kabel som stöder överföring av videosignaler från AV-apparaten.

  • För 3D och/eller 4K videosignaler, använd en premium höghastighets HDMI-kabel.
  • För HDR-videosignaler, använd en HDR-kompatibel HDMI-kabel.

Vid anslutning av en TV endast med inkluderad digitala optiska ljudkabel

Om TV:n är utrustad med ett digitalt optiskt uttag kan TV:n anslutas endast med den medföljande digitala optiska ljudkabeln. Använda medföljande fjärrkontroll för att styra soundbaren.

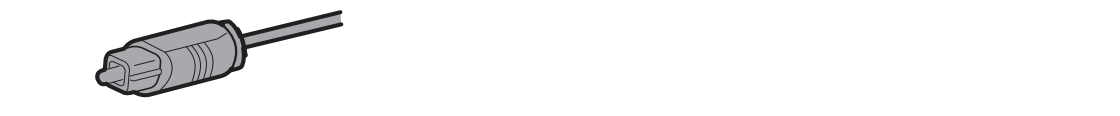

Kabel: Digital optisk ljudkabel (medföljer)

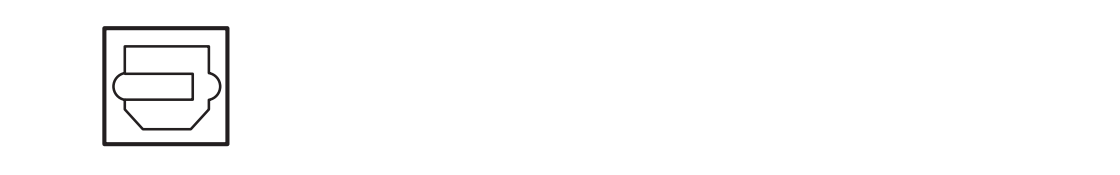

Jack på TV att ansluta till: Digital optisk ljudutgångsjack

Anslutningsförfarande

”Anslutning till en TV endast med medföljande digitala optiska ljudkabel”

OBS!
  • ARC är en förkortning för Audio Return Channel (ljudreturkanal). Genom att ansluta det ARC-kompatibla HDMI-ingångsjacket på TV:n till det ARC-kompatibla HDMI-utgångsjacket på en soundbar eller en AV-mottagare via en HDMI-kabel kan ljudet från TV:n spelas upp på soundbaren eller AV-mottagaren utan att använda en optisk kabel.
  • eARC är en förkortning för enhanced Audio Return Channel (förstärkt ljudreturkanal). Det är en förlängning av ARC-funktionen och kan överföra högupplösta ljudsignaler som Dolby Atmos via en TV, vilket ARC inte kan göra.
  • Använd en 19-stifts HDMI-kabel som har HDMI-logotypen.
  • Använd en kabel som är så kort som möjligt för att förhindra eventuell degradering i signalkvalitén.
