Prise du téléviseur à connecter et câbles à utiliser

Pour utiliser pleinement les fonctions de la barre de son, connectez le téléviseur et la barre de son avec un câble HDMI.

Ce produit n’est pas vendu avec un câble HDMI. Prévoyez un câble HDMI en vente dans le commerce compatible avec les fonctions de l’appareil auquel vous souhaitez vous connecter. (Voir ci-dessous.)

Lorsque vous connectez une prise d’entrée HDMI non compatible ARC, connectez également le câble audio optique numérique inclus.

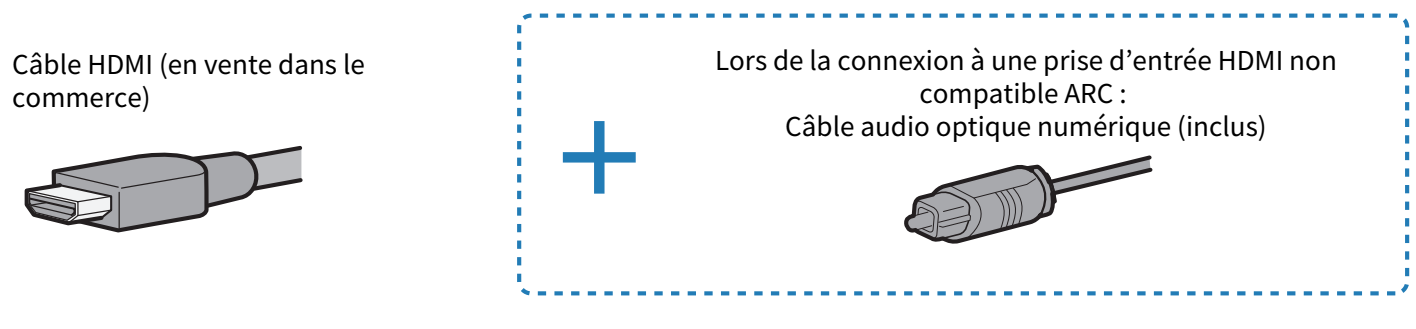

Câble(s) à utiliser

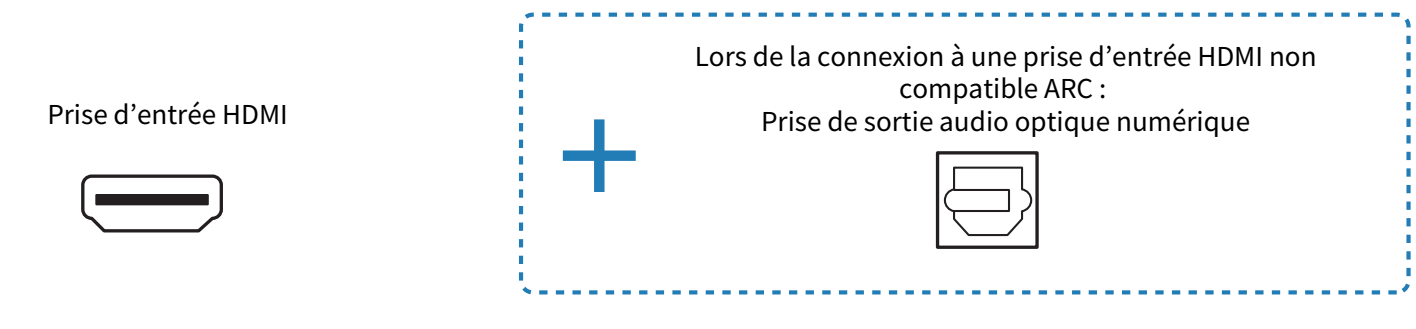

Prise(s) du téléviseur à connecter

Procédure de connexion

« Raccordement à un téléviseur au moyen d’un câble HDMI (en vente dans le commerce) »

Fonctions de l’appareil à connecter et câbles HDMI compatibles

Connectez le téléviseur et la barre de son au moyen d’un câble HDMI compatible avec les fonctions que vous souhaitez utiliser.

Utilisation de la télécommande d’un téléviseur pour contrôler la barre de son (fonction de contrôle HDMI)

Un câble HDMI ayant une spécification « HDMI standard » ou supérieure peut être utilisé. Utilisez un câble HDMI compatible ARC si la prise d’entrée HDMI du téléviseur prend en charge ARC.

Réception de signaux audio haute définition (Dolby Atmos, par exemple) en provenance d’un téléviseur compatible eARC sur la barre de son

Utilisez un câble HDMI prenant en charge Ethernet.

Transmission de signaux vidéo haute définition sur le téléviseur depuis un appareil audio-vidéo connecté à la prise HDMI IN sur la barre de son

Utilisez un câble HDMI prenant en charge la transmission des signaux vidéo émis par l’appareil audio-vidéo.

  • Pour les signaux vidéo 3D et/ou 4K, utilisez un câble HDMI à grande vitesse haut de gamme.
  • Pour les signaux vidéo HDR, utilisez un câble HDMI compatible HDR.

En cas de raccordement à un téléviseur en utilisant uniquement le câble audio optique numérique inclus

Si le téléviseur est pourvu d’une prise optique numérique, il peut être connecté en utilisant uniquement le câble audio optique numérique inclus. Utilisez la télécommande incluse pour contrôler la barre de son.

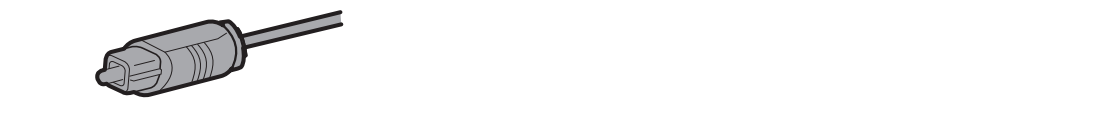

Câble : câble audio optique numérique (inclus)

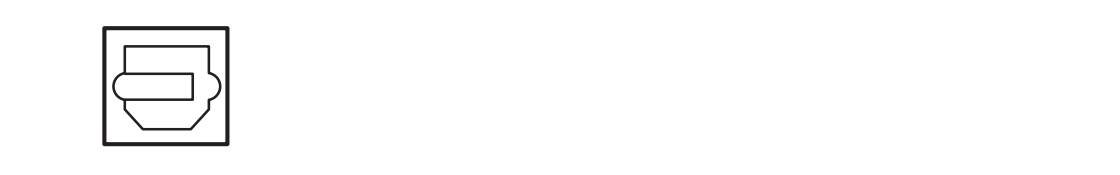

Prise du téléviseur à connecter : Prise de sortie audio optique numérique

Procédure de connexion

« Raccordement à un téléviseur en utilisant uniquement le câble audio optique numérique inclus »

NOTE
  • ARC est l’abréviation de « Audio Return Channel », canal de retour audio. En connectant la prise d’entrée HDMI compatible ARC du téléviseur à la prise de sortie HDMI compatible ARC de la barre de son ou d’un ampli-tuner audio-vidéo via un câble HDMI, le son du téléviseur peut être lu sur l’appareil audio-vidéo sans utiliser de câble optique.
  • eARC est l’abréviation de « Enhanced Audio Return Channel », canal de retour audio amélioré. Il s’agit d’une extension de la fonctionnalité ARC capable de transmettre des signaux audio haute définition (Dolby Atmos, par exemple) via un téléviseur, qu’ARC ne peut pas transmettre.
  • Utilisez un câble HDMI à 19 broches avec le logo HDMI gravé.
  • Utilisez un câble aussi court que possible pour éviter toute dégradation de la qualité du signal.
