Гнезда телевизора для подключения и используемые кабели

Для полного использования функций саундбара подключите телевизор к саундбару с помощью кабеля HDMI.

К данному изделию кабель HDMI не прилагается. Подготовьте имеющийся в продаже кабель HDMI, совместимый с функциями устройства, к которому выполняется подключение. (См. ниже.)

При подключении к входному гнезду HDMI, не совместимому с ARC, также подключите прилагаемый цифровой оптический аудиокабель.

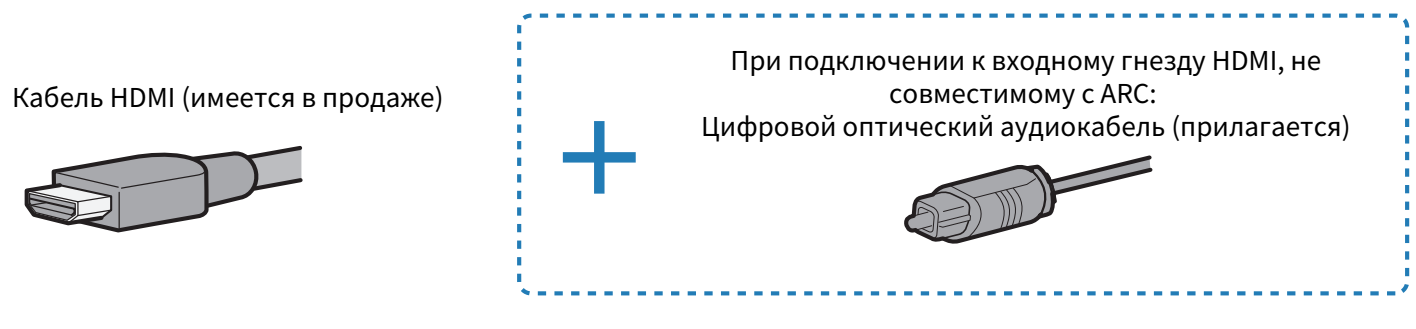

Кабель(и) для использования

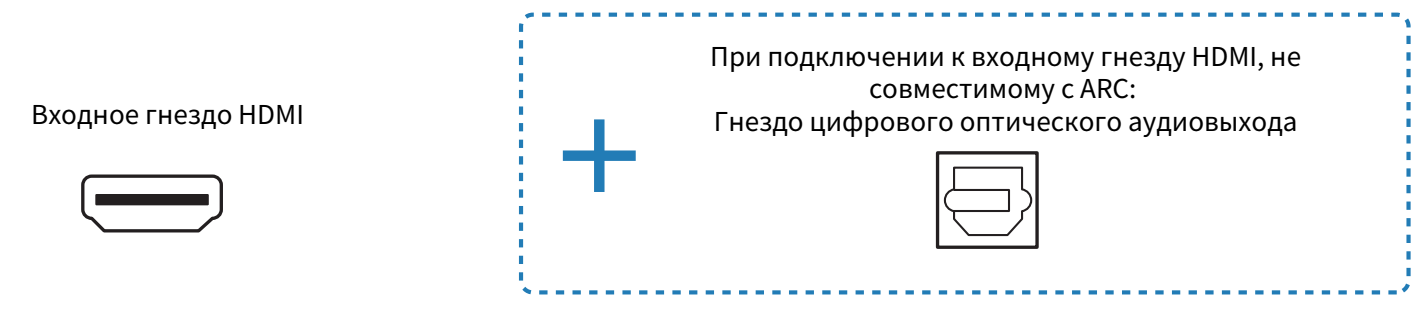

Гнездо(а) телевизора для подключения

Процедура подключения

“Подключение к телевизору с помощью кабеля HDMI (имеется в продаже)”

Функции подключаемого устройства и совместимые кабели HDMI

Подключите телевизор к саундбару с помощью кабеля HDMI, совместимого с функциями, которые нужно использовать.

Использование пульта ДУ телевизора для управления саундбаром (функция управления по HDMI)

Можно использовать кабель HDMI спецификации “Стандартный HDMI” или выше. Если входное гнездо HDMI телевизора поддерживает ARC, используйте ARC-совместимый кабель HDMI.

Подача аудиосигналов высокого разрешения, например Dolby Atmos, с eARC-совместимого телевизора на саундбар

Используйте кабель HDMI с поддержкой Ethernet.

Передача видеосигналов высокого разрешения на телевизор с аудиовидеоустройства, подключенного к гнезду HDMI IN на саундбаре

Используйте кабель HDMI, поддерживающий передачу видеосигналов, выводимых с аудиовидеоустройства.

  • Для видеосигналов 3D и/или 4K используйте высококачественный высокоскоростной кабель HDMI.
  • Для видеосигналов HDR используйте HDR-совместимый кабель HDMI.

При подключении телевизора только с помощью прилагаемого цифрового оптического аудиокабеля

Если телевизор оснащен цифровым оптическим гнездом, телевизор можно подключить только с помощью прилагаемого цифрового оптического аудиокабеля. Используйте прилагаемый пульт ДУ для управления саундбаром.

Кабель: цифровой оптический аудиокабель (прилагается)

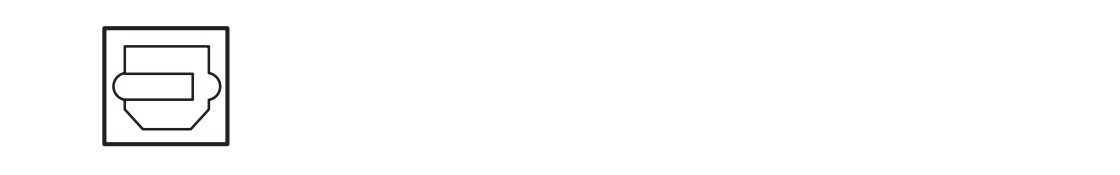

Гнездо телевизора для подключения: Гнездо цифрового оптического аудиовыхода

Процедура подключения

“Подключение телевизора только с помощью прилагаемого цифрового оптического аудиокабеля”

ПРИМЕЧАНИЕ
  • ARC представляет собой сокращение для Audio Return Channel (реверсивный звуковой канал). Подключив ARC-совместимое входное гнездо HDMI на телевизоре к ARC-совместимому выходному гнезду HDMI на саундбаре или аудиовидеоресивере с помощью кабеля HDMI, можно воспроизводить звук с телевизора на саундбаре или аудиовидеоресивере без использования оптического кабеля.
  • eARC представляет собой сокращение для Enhanced Audio Return Channel (расширенный реверсивный звуковой канал). Это расширение функциональности ARC и возможность передачи аудиосигналов высокого разрешения, например Dolby Atmos, через телевизор, который не может передавать ARC.
  • Используйте 19-контактный кабель HDMI с нанесенным логотипом HDMI.
  • Во избежание ухудшения качества сигнала используйте как можно более короткий кабель.
