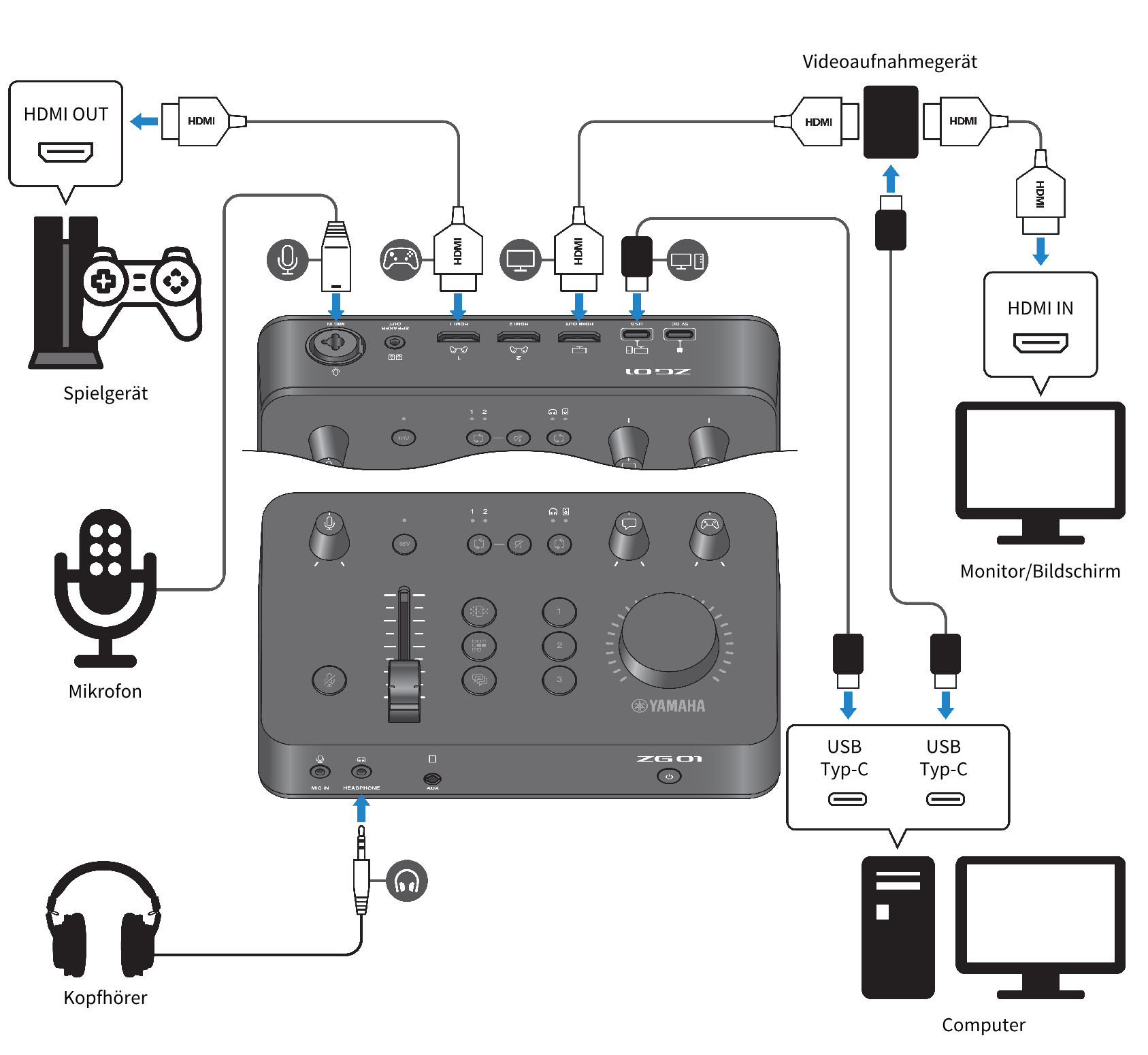

Verbindungsbeispiel: Szenario 1

Dieses Beispiel veranschaulicht die erforderlichen Verbindungen, um für ein Live-Stream während eines Sprach-Chats Kommentare zu einem Spiel zu übertragen. Zum Streamen von Video ist ein Videoaufnahmegerät erforderlich.

Notwendiges Zubehör

  • Spielgerät mit HDMI-Ausgang
  • Monitor/Bildschirm mit HDMI-Eingang
  • HDMI-Kabel (× 3)
  • Computer (mit USB Type-C™-Port)
  • Im Lieferumfang enthaltenes USB 2.0-Kabel (Typ C-Typ C)
  • Mikrofon und Kopfhörer
  • Videoaufnahmegerät
  • USB-Kabel (zum Anschließen des Videoaufnahmegeräts)

Verbindung erstellen

  • Verbinden Sie mit einem HDMI-Kabel die Buchse [HDMI 1] (bzw. [HDMI 2]) des ZG01 mit dem HDMI-Ausgang des Spielgeräts.
  • Verbinden Sie mit einem HDMI-Kabel die Buchse [HDMI OUT] des ZG01 mit dem HDMI-Eingang des Videoaufnahmegeräts.
  • Verbinden Sie mit einem HDMI-Kabel den HDMI-Eingang des Monitors/Bildschirms mit der Buchse HDMI OUT des Videoaufnahmegeräts.
  • Verbinden Sie mit einem USB-Kabel den USB-Port des Computers mit dem Videoaufnahmegerät.
  • Verbinden Sie mit dem im Lieferumfang enthaltenen USB 2.0-Kabel den Port [USB] des ZG01 mit dem USB-Port des Computers.
  • Verbinden Sie das Mikrofon mit der Buchse [MIC IN] auf der Rückseite.
  • Verbinden Sie die Kopfhörer mit der Buchse [HEADPHONE].

Urheberschutz

Beachten Sie die folgenden Vorsichtsmaßnahmen, wenn Sie Inhalte per Live-Stream übertragen.

  • Dieses Gerät darf nicht für Zwecke eingesetzt werden, welche die Rechte Dritter verletzen könnten, einschließlich der in verschiedenen Ländern und Regionen gesetzlich festgelegten Urheberrechte.
  • Yamaha übernimmt keine Verantwortung für Verletzungen von Rechten Dritter, die sich aus der Verwendung dieses Geräts ergeben können.
HINWEIS
  • Wird ein Kondensatormikrofon angeschlossen, schalten Sie das ZG01 ein und halten Sie dann die Phantom-Taste [48V] gedrückt, um die Phantomspeisung einzuschalten. ()
  • Nehmen Sie an der Buchse [MIC IN] auf der Vorderseite keine Verbindung vor, wenn Sie bereits ein Mikrofon mit der Buchse [MIC IN] auf der Rückseite verbunden haben. Ist an beiden Buchsen ein Mikrofon angeschlossen, hat die Buchse [MIC IN] auf der Vorderseite Vorrang.
  • Hierzu muss „Yamaha ZG Controller“ auf dem Computer installiert werden. ()
  • Das Audio für Live-Streaming kann an der Buchse [HDMI OUT] und am Port [USB] ausgegeben werden. Konfigurieren Sie das Ausgabeziel im Bildschirm STREAMING OUTPUT MIXER der Anwendung „Yamaha ZG Controller“. Eine Warnmeldung wird angezeigt, wenn die Ausgabe an den Port [USB] auf „ON“ gestellt wird. In solchem Fall müssen Sie die Nachricht sorgfältig lesen und zustimmen.
  • Die gezeigte Verbindungsmethode für ein Videoaufnahmegerät ist lediglich ein Beispiel. Lesen Sie vor der Verbindung die Bedienungsanleitung des betreffenden Geräts.
