Exemple de connexion : scénario 1

Cet exemple montre les connexions à effectuer pour pouvoir diffuser en continu les commentaires d'un jeu tout en faisant un chat vocal. Il vous faudra un dispositif de capture vidéo pour diffuser la vidéo en continu.

Ce qu'il vous faudra

  • Une console de jeu équipée d'une sortie HDMI
  • Un moniteur/écran équipé d'une entrée HDMI
  • Câble HDMI (× 3)
  • Un ordinateur (doté d'un port USB Type-C™)
  • Le câble USB 2.0 (type C-type C) fourni
  • Un micro et un casque
  • Un dispositif de capture vidéo
  • Un câble USB (pour connecter le dispositif de capture vidéo)

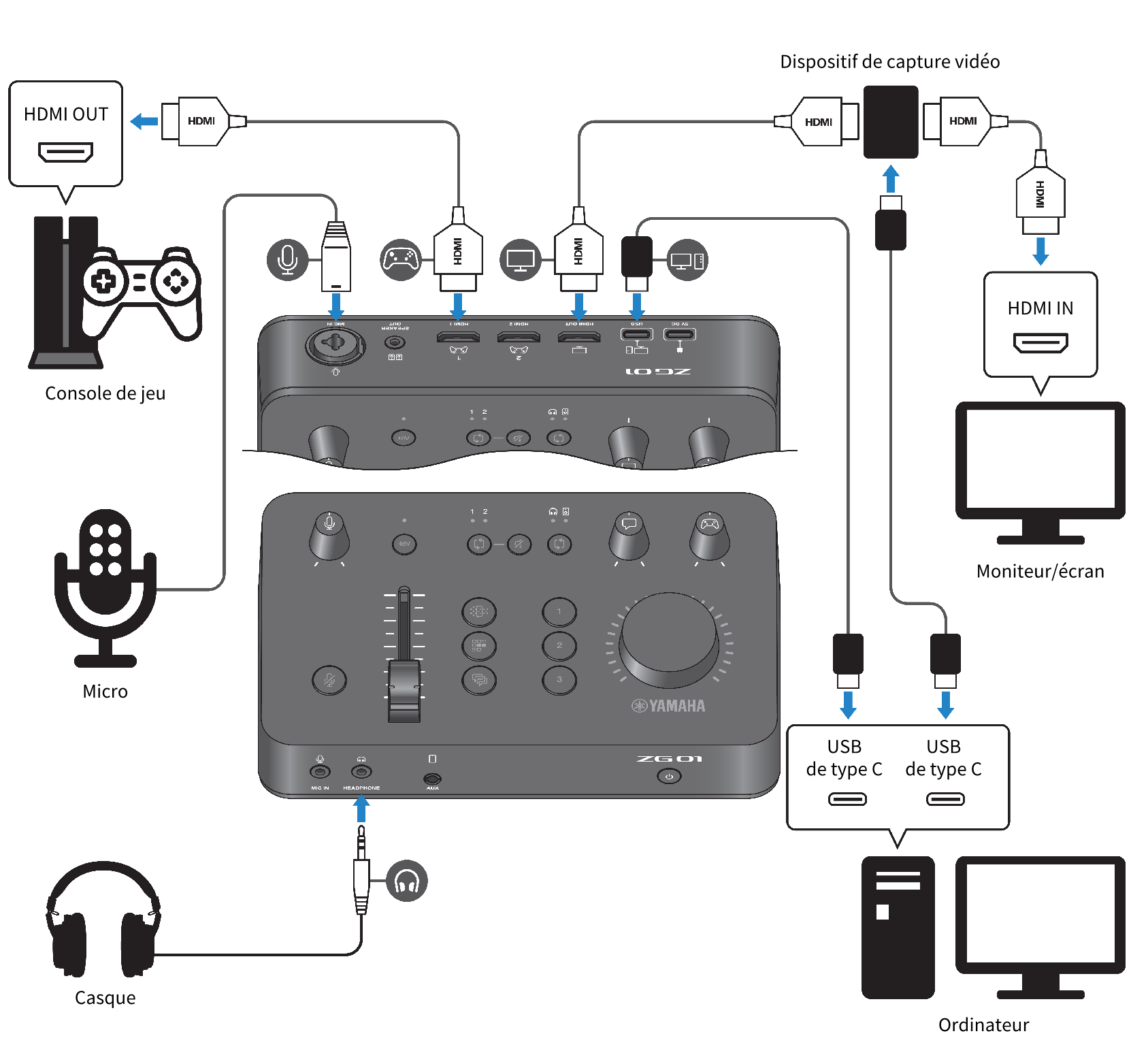

Connexions

  • Reliez la prise [HDMI 1] (ou la prise [HDMI 2]) du ZG01 à la sortie HDMI de votre console de jeu avec un câble HDMI.
  • Reliez la prise [HDMI OUT] du ZG01 à l'entrée HDMI du dispositif de capture vidéo avec un câble HDMI.
  • Reliez la prise d'entrée HDMI de votre moniteur/écran à la prise HDMI OUT du dispositif de capture vidéo avec un câble HDMI.
  • Reliez le port USB de l'ordinateur au dispositif de capture vidéo avec un câble USB.
  • Reliez le port [USB] du ZG01 au port USB de votre ordinateur avec le câble USB 2.0 (fourni).
  • Branchez le micro à la prise [MIC IN] sur le panneau arrière.
  • Branchez votre casque à la prise [HEADPHONE].

Protection du droit d'auteur

Respectez les précautions suivantes lorsque vous diffusez des contenus en continu.

  • N'utilisez jamais ce produit à toute fin qui pourrait enfreindre les droits de tout tiers, y compris le droit d'auteur, tels qu'ils sont définis par la loi de chaque pays ou région.
  • Yamaha décline toute responsabilité pour toute infraction des droits de tiers pouvant résulter de l'utilisation de ce produit.
NOTE
  • Si vous branchez un micro à condensateur, mettez le ZG01 sous tension puis maintenez enfoncé le bouton d'alimentation fantôme [48V] pour activer l'alimentation fantôme. ()
  • Ne branchez aucun câble à la prise [MIC IN] en face avant si un micro est déjà relié à la prise [MIC IN] sur le panneau arrière. Si vous branchez un micro à chacune de ces prises, la priorité est accordée au micro branché à la prise [MIC IN] en face avant.
  • Il vous faudra pour cela installer l'application « Yamaha ZG Controller » sur votre ordinateur. ()
  • Le signal audio pour la diffusion en continu peut être transmis à la prise [HDMI OUT] et au port [USB]. Configurez la destination de sortie sur l'écran STREAMING OUTPUT MIXER de l'application « Yamaha ZG Controller ». Un message d'avertissement s'affiche quand vous réglez sur « ON » la sortie vers le port [USB]. Dans ce cas, lisez attentivement le message et acceptez-en le contenu.
  • La méthode décrite pour la connexion à un dispositif de capture vidéo n'est qu'un exemple parmi d'autres. Lisez le mode d'emploi du dispositif en question avant d'effectuer la connexion.
