연결 예: 시나리오 #1
이 예는 음성 채팅을 하면서 게임 중계 방송을 라이브 스트리밍하기 위해 연결하는 방법을 보여줍니다. 비디오를 스트리밍하려면 비디오 캡처 장치가 필요합니다.
준비물
- HDMI 출력을 지원하는 가정용 게임 장치
- HDMI 입력을 지원하는 모니터/디스플레이
- HDMI 케이블(× 3)
- 컴퓨터(USB Type-C™ 포트 탑재)
- 포함된 USB 2.0 케이블(C 타입-C 타입)
- 마이크 및 헤드폰
- 비디오 캡처 장치
- USB 케이블(비디오 캡처 장치 연결용)

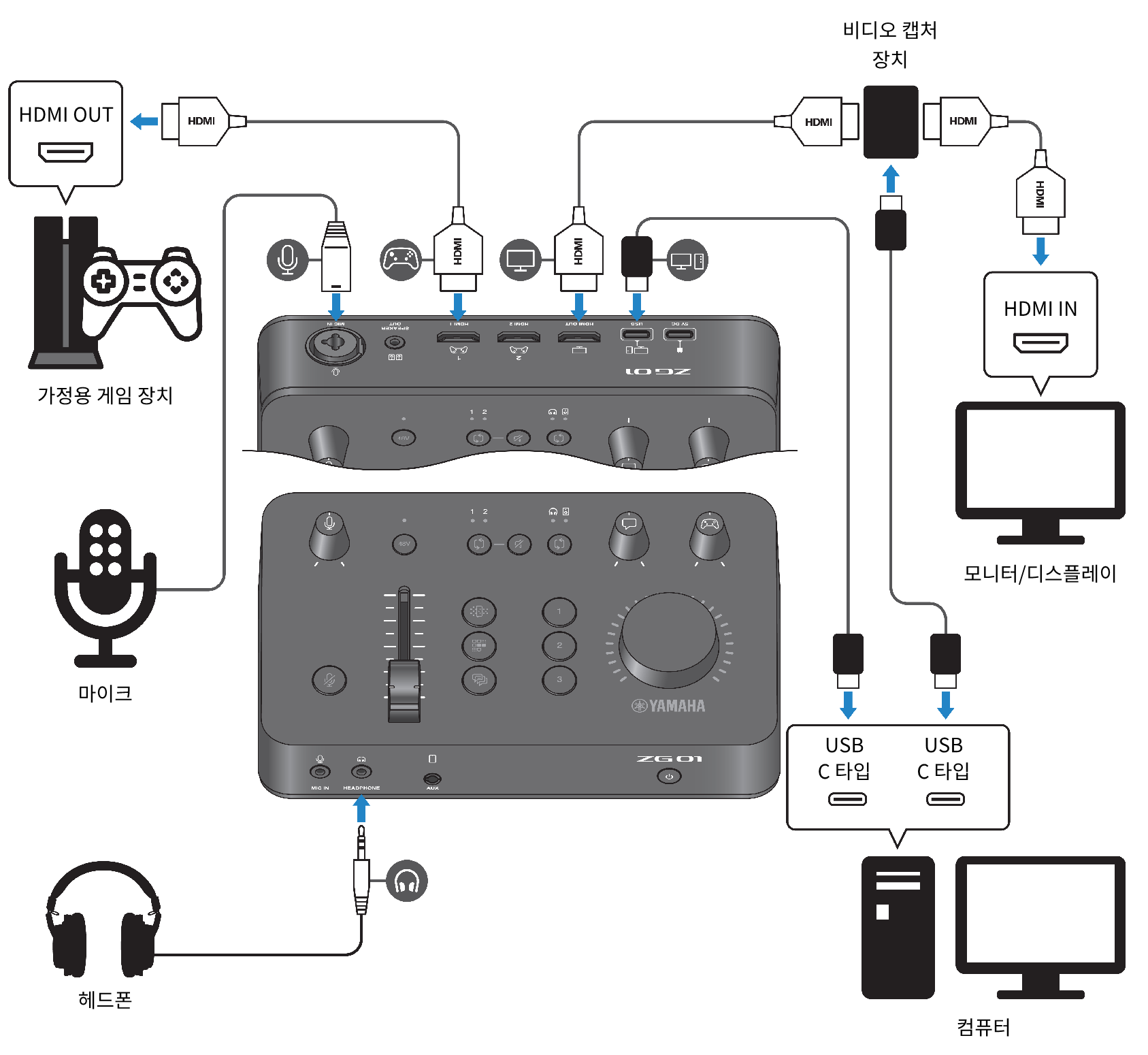

연결
- HDMI 케이블을 사용하여 게임 장치의 HDMI 출력과 ZG01의 [HDMI 1] 잭(또는 [HDMI 2] 잭)을 연결합니다.
- HDMI 케이블을 사용하여 ZG01의 [HDMI OUT] 잭을 비디오 캡처 장치의 HDMI 입력에 연결합니다.
- HDMI 케이블을 사용하여 모니터/디스플레이의 HDMI 입력을 비디오 캡처 장치의 HDMI OUT 잭에 연결합니다.
- USB 케이블을 사용하여 USB 포트 또는 컴퓨터를 비디오 캡처 장치에 연결합니다.
- USB 2.0 케이블(포함)을 사용하여 ZG01의 [USB] 잭을 컴퓨터의 USB 포트에 연결합니다.
- 마이크를 후면 패널의 [MIC IN] 잭에 연결합니다.
- 헤드폰을 [HEADPHONE] 잭에 연결합니다.
저작권 보호
라이브 스트리밍을 통해 콘텐츠를 배포할 때는 다음 안전 주의사항을 준수하십시오.
- 각 국가 또는 지역의 법률에 따라 저작권을 포함하여 제3자의 권리를 침해할 수 있는 목적으로 본 제품을 사용하지 마십시오.
- Yamaha는 본 제품을 사용한 결과 발생할 수 있는 제3자의 권리 침해에 대해 책임을 지지 않습니다.
주
- 후면 패널의 [MIC IN] 잭에 마이크를 이미 연결한 경우 전면 패널의 [MIC IN] 잭에 아무 것도 연결하지 마십시오. 마이크가 두 잭에 모두 연결된 경우 전면 패널의 [MIC IN] 잭이 우선합니다.
- 라이브 스트리밍용 오디오는 [HDMI OUT] 잭과 [USB] 포트로 출력할 수 있습니다. "Yamaha ZG Controller"의 STREAMING OUTPUT MIXER 화면에서 출력 대상을 구성합니다. [USB] 포트로의 출력이 "ON"으로 설정되면 경고 메시지가 나타납니다. 이 경우 메시지를 주의 깊게 읽고 동의해야 합니다.
- 비디오 캡처 장치에 연결하기 위해 표시된 방법은 하나의 예일 뿐입니다. 연결하기 전에 해당 제품의 사용설명서를 읽으십시오.
ZG01
