Ejemplo de conexión: situación n.º 1

En este ejemplo se muestra cómo realizar conexiones para la transmisión en directo de comentarios de un juego durante un chat de voz. Necesitará un dispositivo de captura de vídeo para transmitir vídeo.

Elementos necesarios

  • Dispositivo para juegos domésticos compatible con salida HDMI
  • Monitor/pantalla compatible con entrada HDMI
  • 3 cables HDMI
  • Ordenador (con un puerto USB Type-C™)
  • Cable USB 2.0 (tipo C-tipo C) incluido
  • Micrófono y auriculares
  • Dispositivo de captura de vídeo
  • Cable USB (para conectar el dispositivo de captura de vídeo)

Conexión

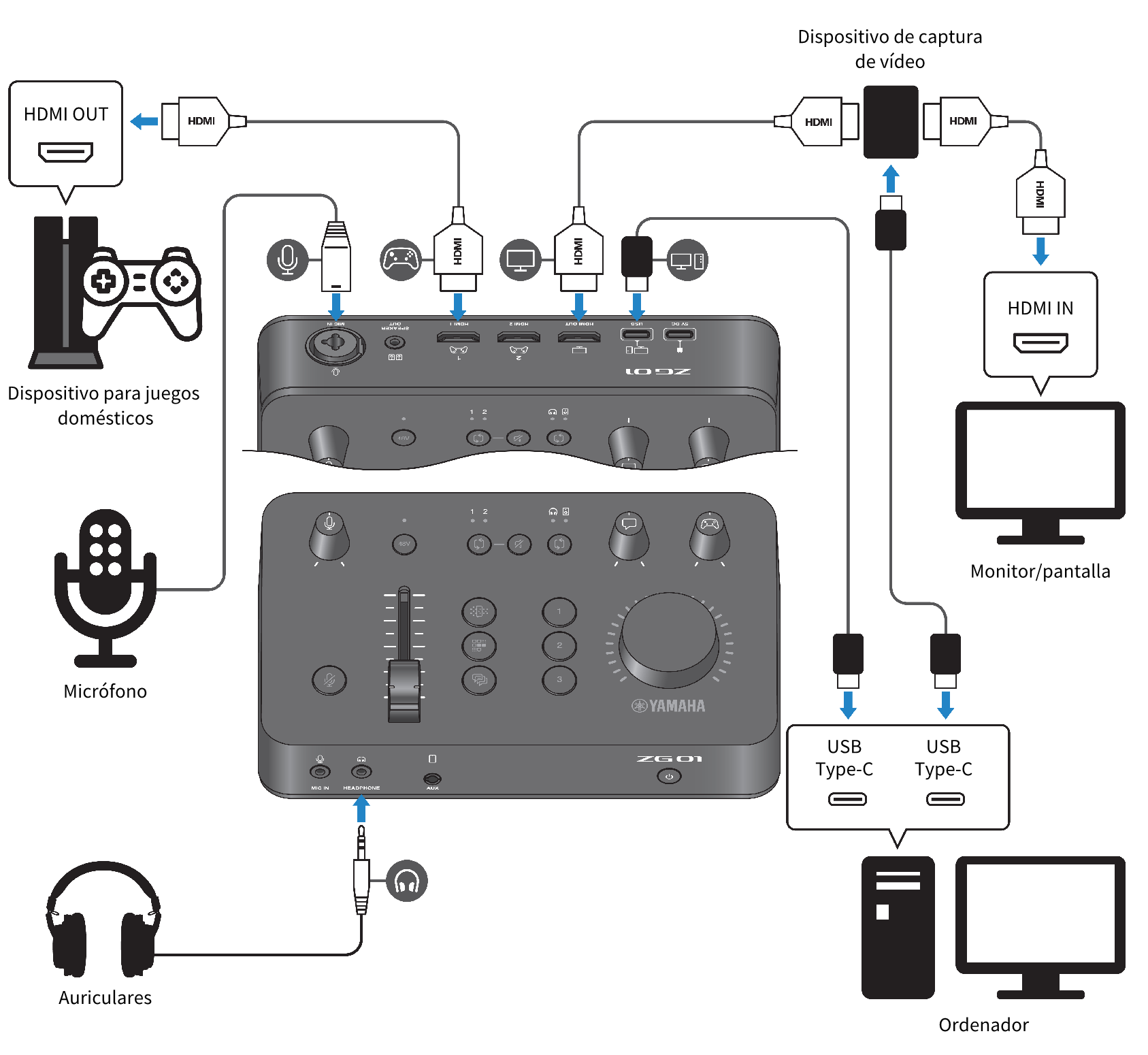

  • Utilice un cable HDMI para conectar la toma [HDMI 1] (o la toma [HDMI 2]) del ZG01 a la salida HDMI del dispositivo para juegos.
  • Utilice un cable HDMI para conectar la toma [HDMI OUT] del ZG01 a la entrada HDMI del dispositivo de captura de vídeo.
  • Utilice un cable HDMI para conectar la entrada HDMI del monitor/pantalla a la toma HDMI OUT del dispositivo de captura de vídeo.
  • Utilice un cable USB para conectar el puerto USB del ordenador al dispositivo de captura de vídeo.
  • Utilice el cable USB 2.0 (incluido) para conectar la toma [USB] del ZG01 al puerto USB del ordenador.
  • Conecte el micrófono a la toma [MIC IN] del panel trasero.
  • Conecte los auriculares a la toma [HEADPHONE].

Protección de los derechos de autor

Tenga en cuenta las siguientes precauciones al distribuir contenido durante la transmisión en directo.

  • No utilice este producto para ningún fin que pueda infringir los derechos de terceros, incluidos los derechos de autor, según lo establecido por ley en cada país o región.
  • Yamaha no se responsabiliza de ninguna infracción de los derechos de terceros que pueda ocurrir como resultado del uso de este producto.
NOTA
  • Al conectar un micrófono de condensador, encienda el ZG01 y mantenga pulsado el botón phantom [48V] para activar la alimentación phantom. ()
  • No realice ninguna conexión en la toma [MIC IN] del panel delantero cuando ya haya conectado un micrófono a la toma [MIC IN] del panel trasero. Si se conectan micrófonos a ambas tomas, la toma [MIC IN] del panel delantero tendrá prioridad.
  • Para poder hacerlo, deberá instalar el “Yamaha ZG Controller” en el ordenador. ()
  • El audio para la transmisión en directo se puede emitir a la toma [HDMI OUT] y al puerto [USB]. Configure el destino de salida en la pantalla STREAMING OUTPUT MIXER del “Yamaha ZG Controller”. Aparecerá un mensaje de advertencia cuando la salida al puerto [USB] se establezca en “ON”. Si esto sucede, debe leer el mensaje con atención y aceptarlo.
  • El método presentado para conectarse a un dispositivo de captura de vídeo es solo un ejemplo. Lea el Manual de instrucciones del producto en cuestión antes de realizar las conexiones.
