オーディオプロセッサー MRX7-D

MRX7-Dは使用するコンポーネントを自在に配置することで、自由にシステムデザインできるフリーコンフィグレーション方式のプロセッサーです。
MRX7-DはDCP/ MCP1 などの外部コントローラーで操作できます。
また、PGM1を使用してページングシステムを構築することもできます。

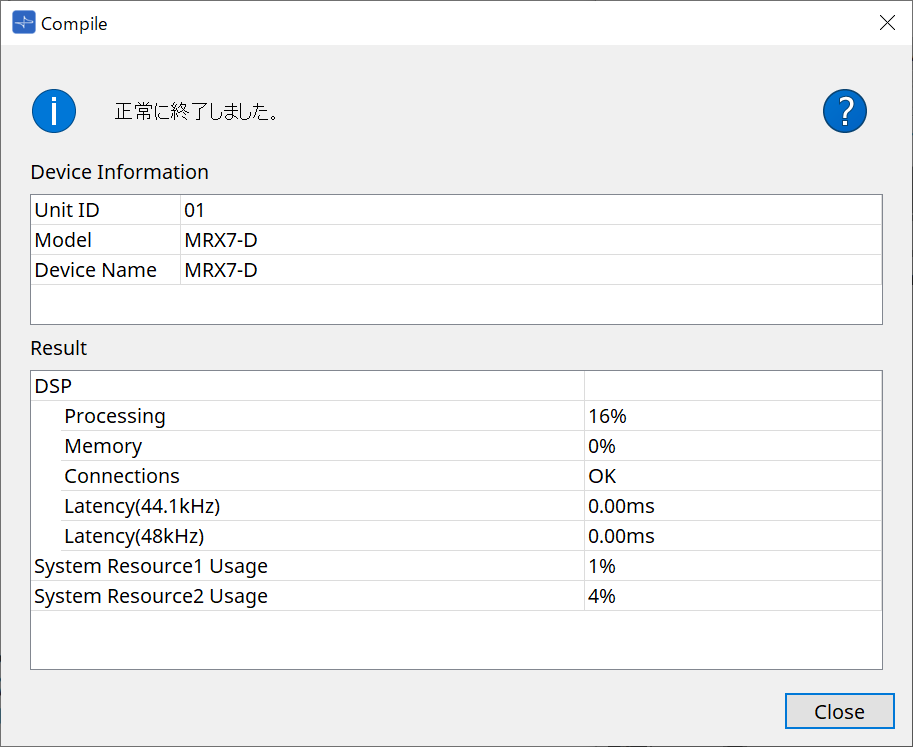

MRX7-Dのデバイスシートではコンポーネントを自由に配置して、コンポーネントを結線して、コンパイルするという作業をします。
そのあと、MRX7-D本体と通信してコンポーネントエディターなどを使ってパラメーターの設定をします。

パラメーターのストア / リコールはスナップショット形式で行います。
ストア/リコールしたい複数のパラメーターだけをグループ化し (パラメーターセット)、パラメーターセットごとに 10パターンのパラメーター値をスナップショットとしてストアできます。
スナップショットはプリセットに登録することで DCP などの機材と一緒に本体フロントパネルからリコールできます。

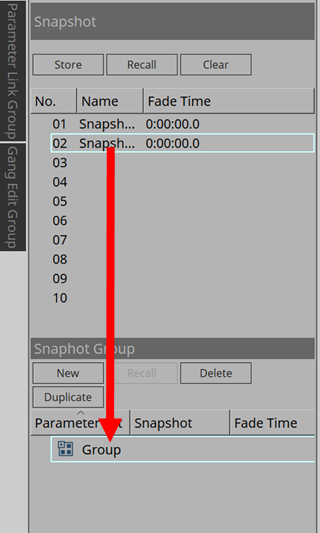

複数のスナップショットをまとめて (スナップショットグループ)、1つのプリセットに登録できます。スナップショットやスナップショットグループはリモートコントローラーからリコールできます。

複数のパラメーターをリンクできます (パラメーターリンクグループ)。
コンポーネントごとにリンクできます (ギャングエディットグループ)。

コンポーネントの初期値やコンポーネント、コンポーネント間のワイヤーなどの情報をユーザースタイルという形でコンピューターに記憶できます。ユーザースタイルを記憶させておくことで、コンポーネントを配置するたびに設定を変更する作業から解放されます。ユーザースタイルは他のコンピューターにも持ち出すことができます。

コンポーネントやコンポーネント間のワイヤーはUser Defined Blockとしてブロック化できます。複数のコンポーネントをまとめて 1つのブロックとすることで、スタイルシートの見た目をすっきりさせたり、ブロックのコピーで簡単に同じ機能を別チャンネル用に作ったりできます。ブロックごとに「View Only」モードや「Protect」モードを設定すると、「Protect User Defined Block」を実行したときにブロックを保護することができます。

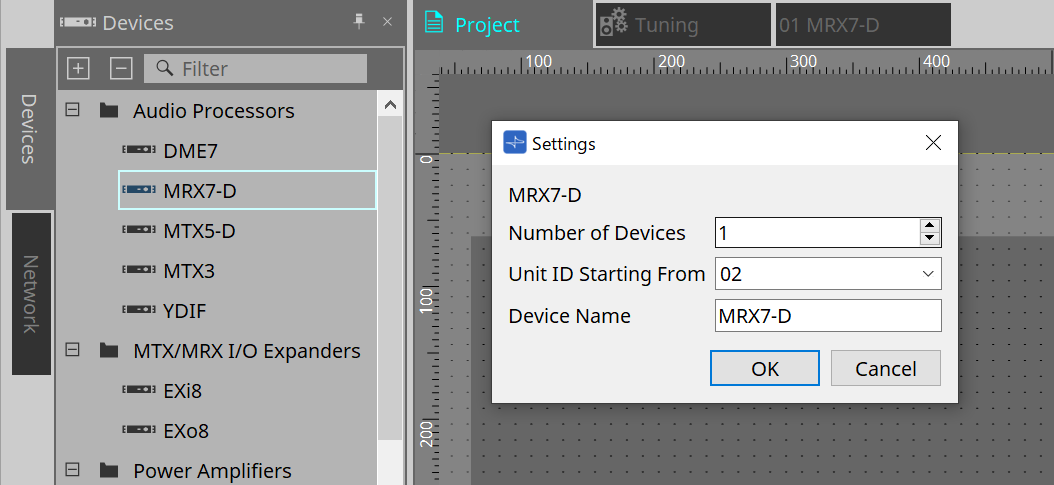

機器を配置するシートです。機器を配置するときに、下記のSettings画面が表示されます。

① ツールボタン
MRX7-Dでよく使うコマンドをボタンにしています（ツールボタン)。

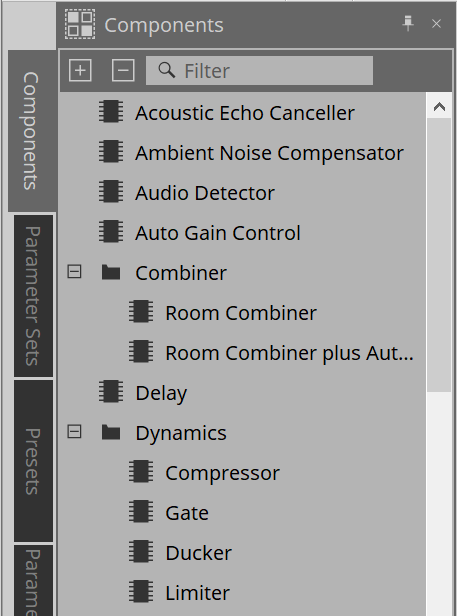

② 「Components」エリア
コンポーネントのリストが表示されます(「Components」エリア)。

③ 「Parameter Sets」エリア
パラメーターセットやスナップショットを設定します(「Parameter Sets」エリア)。

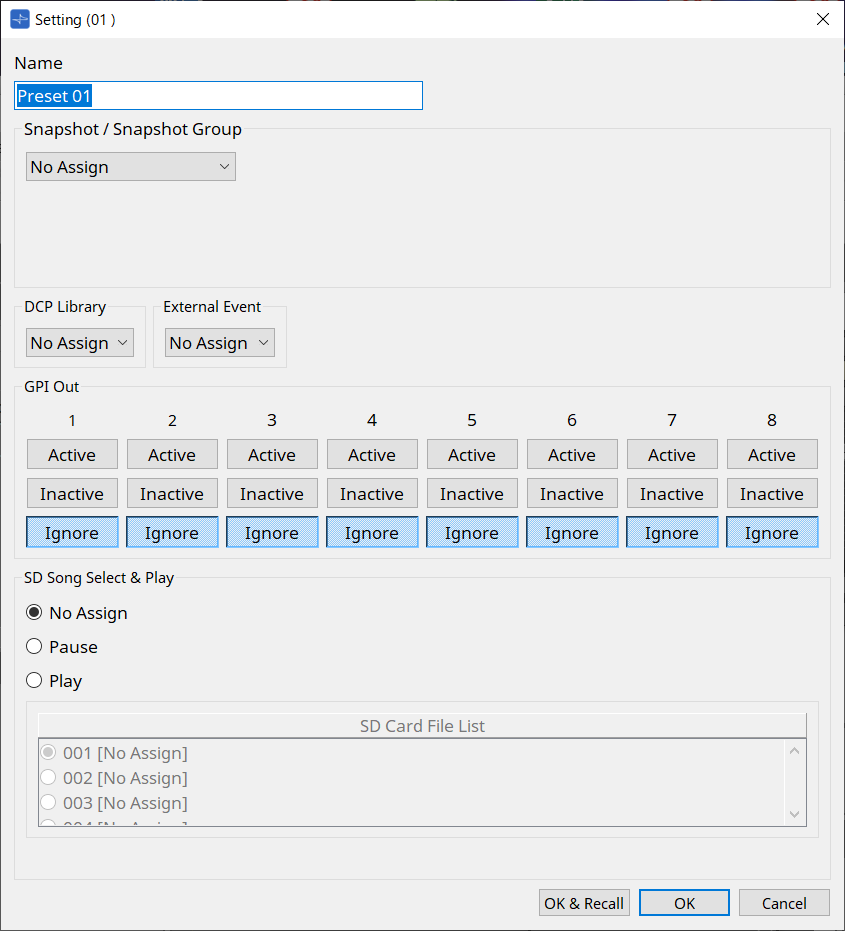

④ 「Presets」エリア
プリセットを設定します (「Presets」エリア)。
プリセットは、本体フロントパネルでリコールできます。

⑤ 「Parameter Link Group」エリア
Level系やON/OFF系の複数パラメーターを連動させるパラメーターリンクグループを作成します(「Parameter Link Group」エリア)。

⑥ 「Gang Edit Group」エリア
複数コンポーネントを連動させるギャングエディットグループを作成します(「Gang Edit Group」エリア)。

⑦ デザインシート
コンポーネントの配置および結線をするシートです(デザインシート)。

⑧ 「Properties」エリア
選択中のコンポーネントやポート、ワイヤーの設定を変更します(「Properties」エリア)。

⑨ 「Parameters」エリア
デザインシートに配置済のコンポーネントとパラメーターをリスト表示します(「Parameters」エリア)。

⑩ Bird’s Eye ビュー
シートの全景を表示します。

⑪ コンポーネント

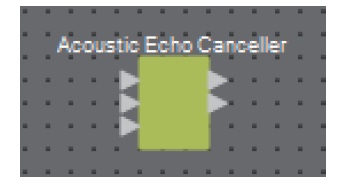

イコライザーやコンプレッサーなど各種信号処理モジュールを「コンポーネント」と呼びます。

⑫ コンポーネントエディター
コンポーネントエディターでパラメーターを設定します。

DMEでの「基本的な使い方」を参照ください。

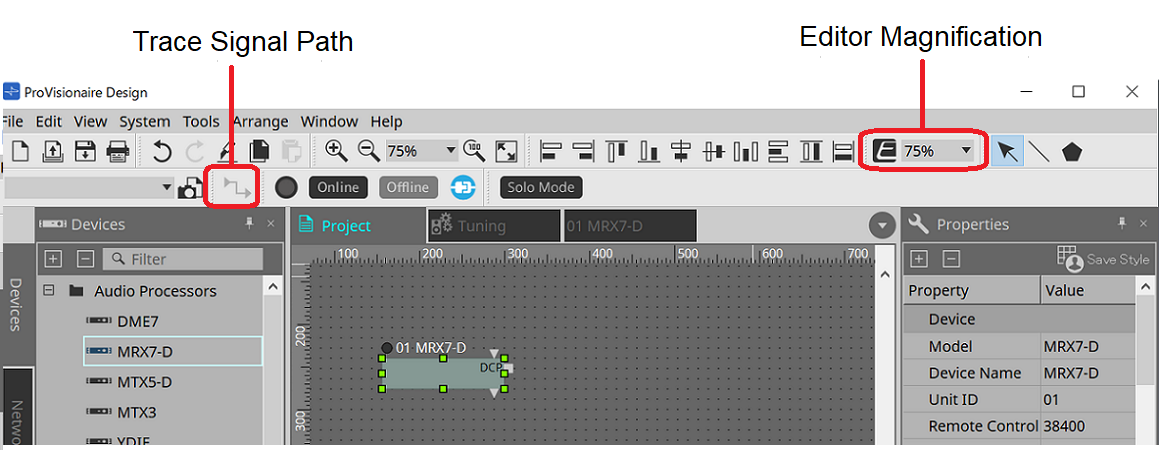

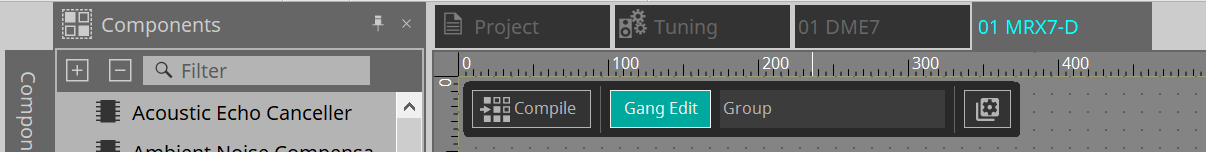

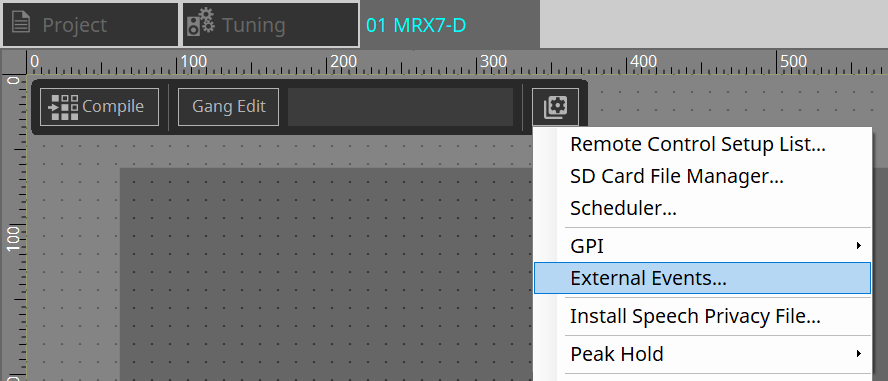

MRX7-Dでよく使うコマンドのショートカットボタンです。

MRX7-D固有のコンポーネントは、コンポーネントエディターを参照ください。
その他のDMEと共通のコンポーネントについては 「ProVisionaire Design コンポーネントガイド」 を参照ください。

DMEの「デザインシート」を参照ください。

DMEの「オーディオ/コントロール以外のコンポーネント」を参照ください。

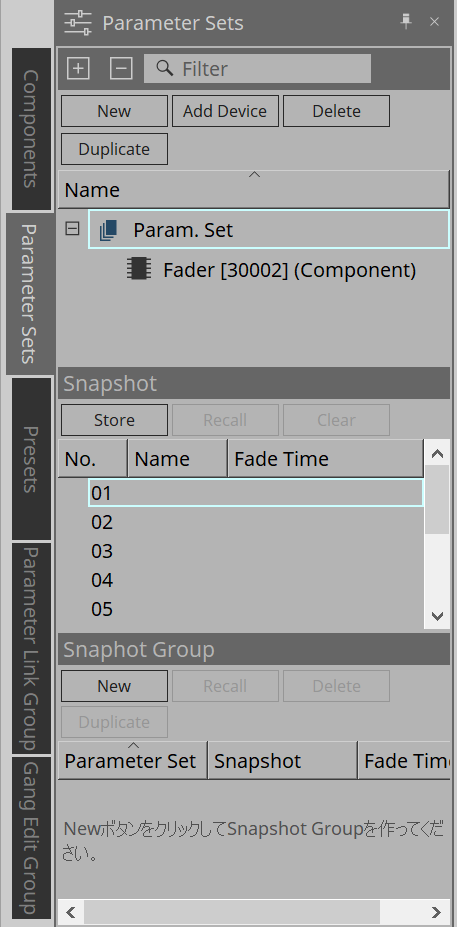

スナップショットでストア/リコールするパラメーターの集合体をパラメーターセットと呼びます。スナップショットをストアすると、パラメーターセットメンバーのカレント値を保存します。ひとつのパラメーターセットは 10パターンのスナップショットをストアできます。1つのパラメーターを複数のパラメーターセットに登録できます。

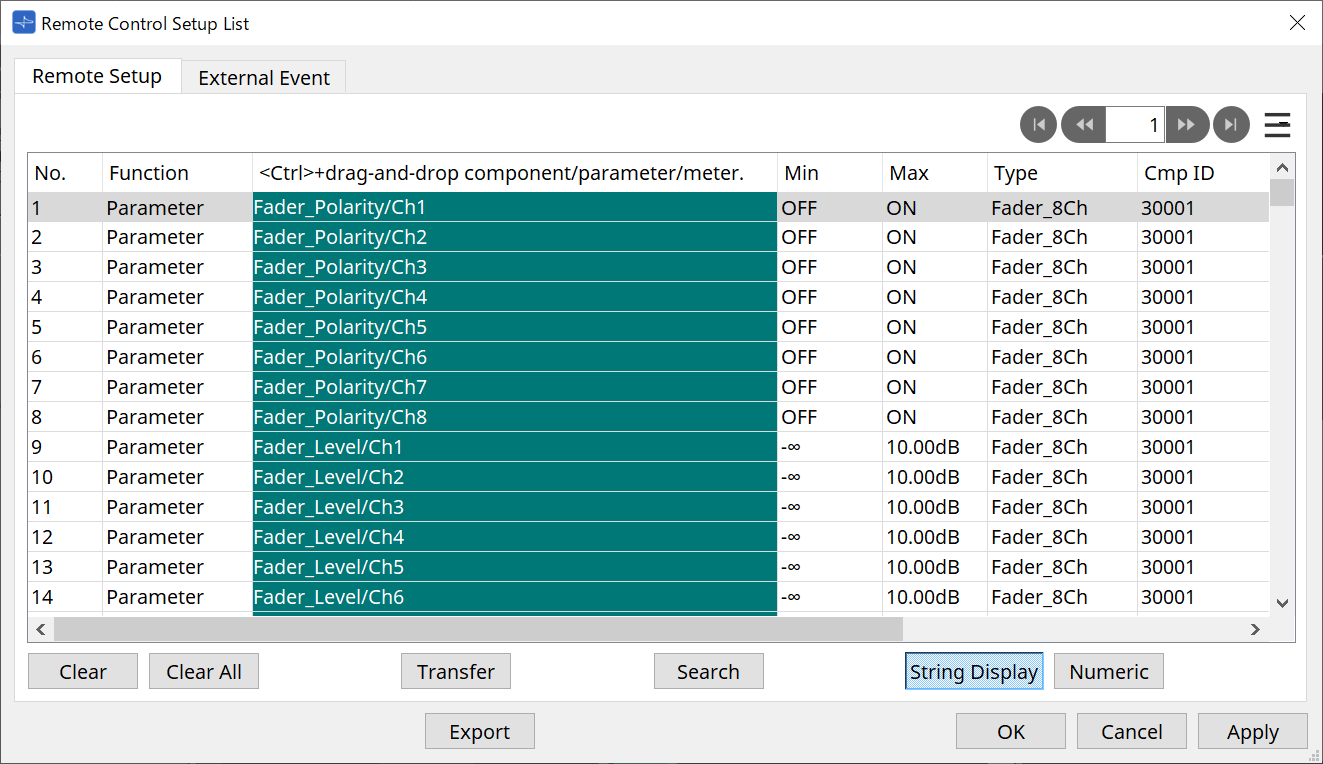

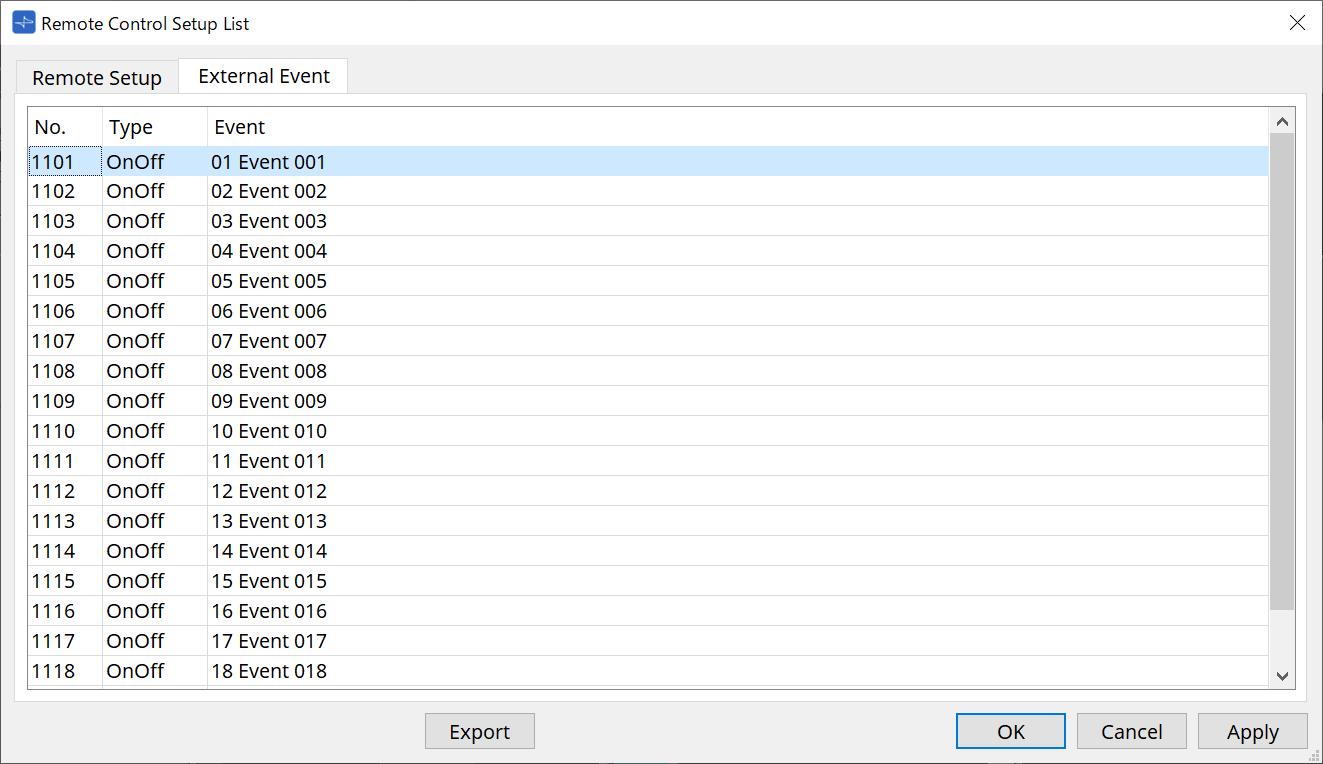

スナップショットは、Remote Control Setup Listにアサインすることで、外部コントローラーで制御できます。

本体フロントパネルでリコールできるのはスナップショットではなくプリセットです。

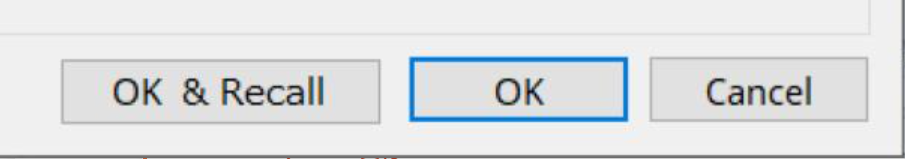

「Presets」エリアの“Recall Settings”でスナップショットをプリセットに登録してください。

パラメーターセットへの登録には、以下の方法があります。

*1. < Shift >や< Ctrl >を併用することで複数のコンポーネントやパラメーターを同時にパラメーターセットに登録できます。

Parameter Sets、 Snapshotの説明は、DMEの「Parameter Sets」エリアを参照ください。

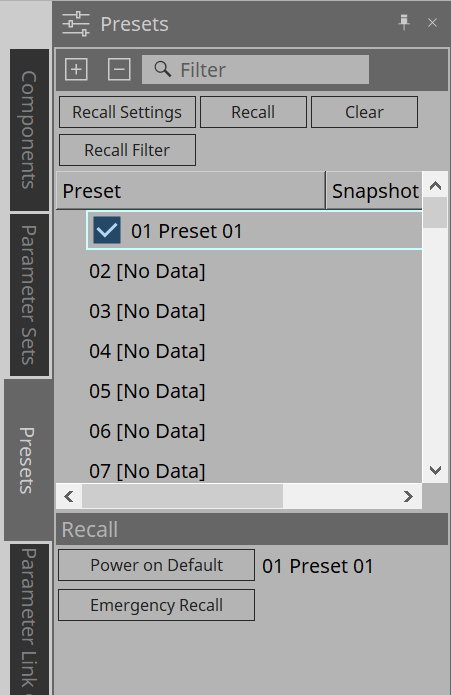

本体フロントパネルでスナップショットまたはスナップショットグループを直接リコールすることはできません。
本体フロントパネルでリコールできるのはプリセットです。
プリセットにスナップショットやスナップショットグループを登録してください。

Level系やON/OFF系の複数パラメーターを連動させるパラメーターリンクグループを作成します。
1つのパラメーターを複数のパラメーターリンクグループに登録できます。作成したパラメーターリンクグループはスナップショット、スケジューラー、GPI、DCP、MCP1、Remote Control Setup Listで使用できます。 1つのパラメーターリンクグループにLevel系とON/OFF系を混在することはできません。パラメーターリンクグループは最大64個まで作成できます。

パラメーターリンクグループへの登録には、以下の方法があります。

[Parameter]

*1. < Shift >や< Ctrl >を併用することで複数のパラメーターを同時にパラメーターリンクグループに登録できます。

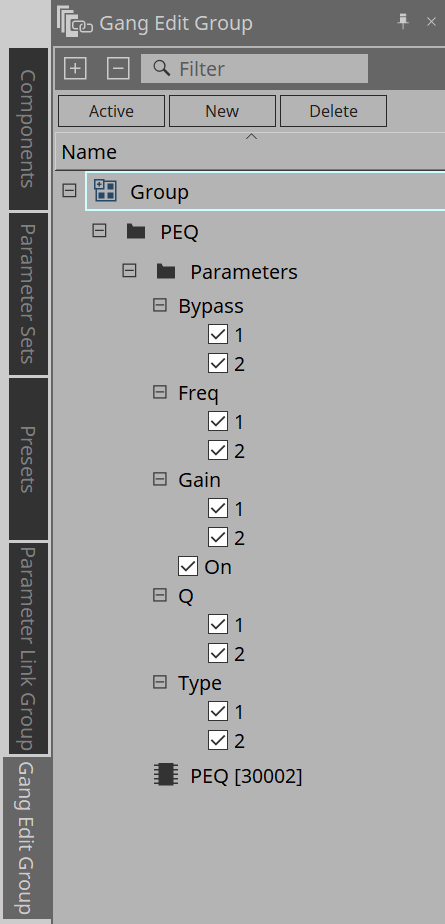

複数のコンポーネントを連動させるギャングエディットグループを作成します。
グループ内の同じ種類のコンポーネントのパラメーターを同時に変更することができます。オンライン状態でもできますので、Speaker Processer など現場で音を聞きながらまとめて最終調整することもできます。
変更したいコンポーネントのどれかのコンポーネントエディターを開くと、それがリンクコントロールとなって他のリンクしているコンポーネントの設定ができます。
ギャングエディットグループは最大64個まで作成できます。

ギャングエディットグループへの登録には、以下の方法があります。

*1. < Shift >や< Ctrl >を併用することで複数のコンポーネントを同時にギャングエディットグループに登録できます。

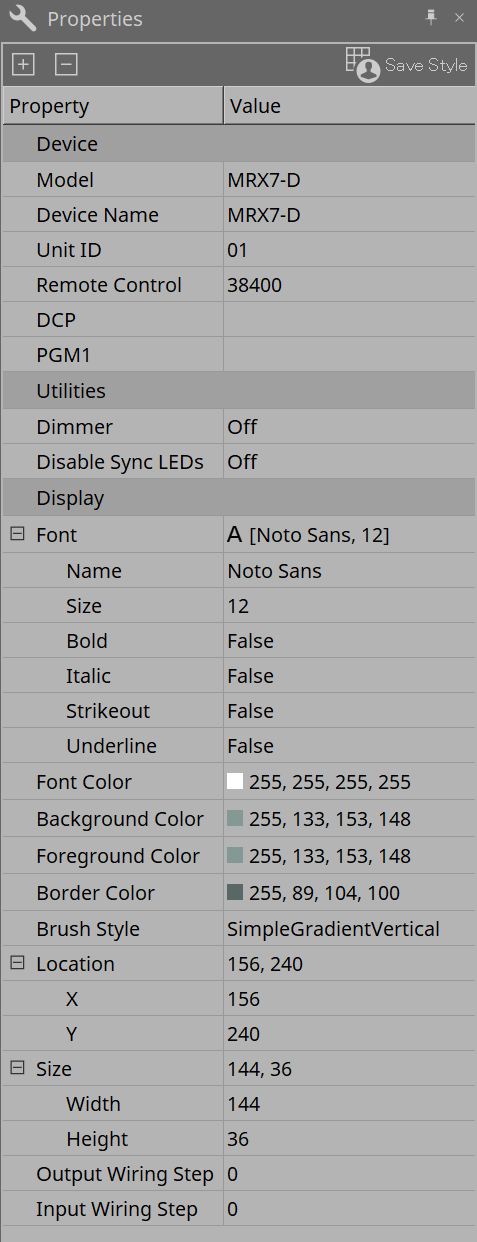

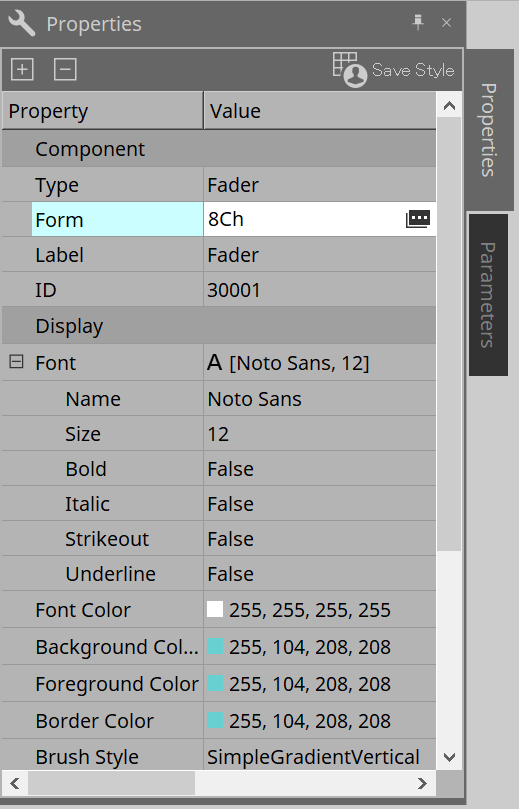

選択中のコンポーネントやポート、ワイヤーの設定を変更します。

SlotコンポーネントでMY4-AEC、MY8-AE96Sを選択したとき、Sampling Rate Converterを編集できます。
詳細は、MTX5-Dの「Sampling Rate Converter」ダイアログを参照ください。

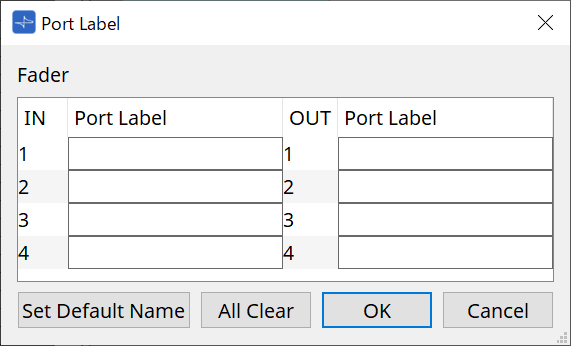

詳細は、「Port Label」ダイアログを参照ください。

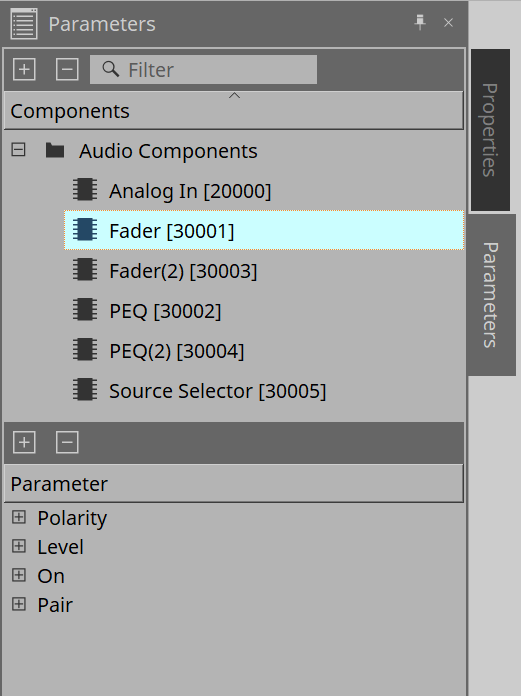

デザインシートで選択中のコンポーネントの情報を表示します。
上部エリアで選択中のコンポーネントのパラメーターを下部エリアで一覧表示します。
このエリアからコンポーネントやパラメーターをパラメーターセット、リモートコントロールセットアップリスト、GPIダイアログ、DCPコンポーネント、MCP1エディターにアサインできます。アサイン方法は、各画面の説明を参照ください。

DMEのコンテキストメニューを参照ください。

ここではMRX7-D固有のコンポーネントエディターについて説明します。
その他のDMEと共通のコンポーネントの詳細は 「ProVisionaire Design コンポーネントガイド」 を参照ください。

MRX7-D コンポーネント一覧

MTX5-D/MTX3のアラート一覧を参照ください。

MRX7-Dの場合、PGM1を使用するには、最初に「Components」エリアからPagingコンポーネントを機器シートに配置してください。
設定方法は、MTX5-Dの「Paging(ページング)の設定の流れ」を参照ください。
