전면

[GAIN] 노브

각 채널의 기본 볼륨을 결정합니다. 큰 소리로 노래하거나 강하게 연주할 때 [SIG/PEAK] LED가 잠깐만 빨간색으로 켜지도록 노브를 조정합니다.

[GAIN HIGH/LOW] 선택 스위치

채널 3/4의 기본 볼륨을 결정합니다. [SIG/PEAK] LED가 계속 빨간색으로 켜지거나 사운드가 왜곡되는 경우 LOW (O)로 설정합니다.

팬텀 [+48V] 스위치/[+48V] LED

이 스위치를 켜면(O) [+48V] LED가 켜지고 채널 1 및 2의 마이크/라인 입력 잭에 연결된 XLR 플러그에 DC +48V 팬텀 전원이 공급됩니다.

콘덴서 마이크를 사용할 때 이 스위치를 켜십시오.

[PAD] 스위치

이 스위치는 입력 신호 레벨을 감쇠시킵니다.

입력 오디오가 왜곡되거나 너무 크게 들리면 이 스위치를 켭니다.

[GUITAR (HI-Z)] 스위치

이 스위치를 사용하여 채널 2의 입력 임피던스를 켜짐(O) 또는 꺼짐(N)으로 변경합니다. 일렉트릭 기타 또는 베이스 기타와 같이 출력 임피던스가 높은 악기를 채널 2에 직접 연결할 때 이것을 켜짐으로 설정합니다. 이 스위치에 "켜짐" 설정을 사용하려면 언밸런스드 폰 커넥터를 사용하여 악기를 이 제품에 연결하십시오. 밸런스드 케이블을 사용하면 제품이 제대로 작동하지 않습니다.

[LINE/USB] 선택 스위치

이 스위치는 채널 3/4, 5/6, 7/8의 아날로그 입력 잭의 오디오 소스와 USB 포트의 입력 오디오 사이를 전환합니다. USB로 전환하면 어떻게 되는지에 대한 자세한 내용은 “컴퓨터에 연결 및 설정 구성(Windows)”의 "컴퓨터 설정" 또는 “컴퓨터에 연결 및 설정 구성(Mac)”의 "컴퓨터 설정"을 참조하십시오.

[SIG/PEAK] LED

이 표시등을 사용하여 입력 신호 레벨을 확인합니다. 컴퓨터에 적절한 볼륨으로 오디오를 전송하려면 큰 소리가 입력될 때 녹색 LED가 켜지고 빨간색 LED가 잠깐만 켜지도록 각 채널의 레벨을 조절합니다.

[STREAMING ON/OFF] 스위치

이 스위치는 출력을 채널 3/4, 5/6, 7/8의 라이브 스트리밍 버스(STREAMING 버스)로 전환합니다.

채널 페이더

채널 1~8의 오디오 입력 출력 레벨을 조절합니다.

(m) (s) 음소거 버튼

음소거 기능을 켜거나(LED가 빨간색으로 켜짐) 끕니다(LED가 어두워짐). 라이브 스트리밍 중 짧은 휴식을 취하거나 유사한 상황에서 사운드를 무음으로 설정하는 데 사용할 수 있습니다.

[COMP EQ] 버튼

이 버튼은 채널 1/2 컴프레서 및 이퀄라이저의 켜기/끄기를 전환합니다. 이것은 기본값으로 라이브 스트리밍을 위한 최적의 설정으로 설정됩니다. 이것은 저역에서 불필요한 노이즈를 억제하고 입력 레벨의 차이를 부드럽게 하는 데 도움이 됩니다.

[VOICE CHANGER] 버튼

채널 1의 보이스 체인저 기능을 켜거나 끕니다.

[PITCH] 노브

이 노브를 돌려 채널 1 음성의 피치를 조절합니다. 한 옥타브 위 또는 아래 범위 내에서 피치를 변경할 수 있습니다.

파라미터 값이 0일 때 중앙 LED만 켜집니다.

[FORMANT] 노브

이 노브를 돌려 채널 1 음성의 포먼트를 조절합니다. 보다 남성적인 음색을 원하면 LOW 쪽으로 돌리고 보다 여성스러운 음색을 원하면 HIGH 쪽으로 돌립니다.

[FX] 버튼

채널 1에서 FX 1로, 채널 2에서 FX 2로 전송 켜기/끄기를 전환합니다.

FX 타입 ([REVERB]/[DELAY]/[DLY→REV]) LED

이 표시등을 사용하여 채널 1의 FX 효과 종류를 확인합니다.

REVERB를 선택하면 REVERB 표시등이 켜지고, DELAY를 선택하면 DELAY 표시등이 켜지고, DLY→REV(DELAY→REVERB)를 선택하면 두 표시등이 모두 켜집니다.

FX SEND 노브

이 노브를 사용하여 채널 1의 FX1에 대한 전송 레벨을 제어합니다.

이 노브를 눌러 채널 1의 FX1에 대한 효과 종류를 전환합니다.

[AMP SIM] 버튼

채널 2의 앰프 시뮬레이터 기능을 켜거나 끕니다. 앰프 시뮬레이터는 앰프를 통해 일렉트릭 기타를 연주하는 사운드를 재현합니다. 이것은 일렉트릭 기타를 직접 연결할 때 들리는 특징적인 "왜곡된" 앰프 사운드를 시뮬레이션합니다.

[CH1 PRESET] [1]~[4] 버튼

이 버튼을 사용하여 채널 1에 대한 효과 조합을 프리셋으로 등록하고 나중에 불러올 수 있습니다. 불러온 프리셋에 대해 버튼이 켜집니다. 4개의 프리셋을 저장할 수 있습니다. AG08 Controller를 사용하면 버튼 LED에 대해 6가지 색상 중에서 선택할 수 있습니다. AG08 Controller를 사용하여 LED 색상을 변경합니다. 프리셋을 등록하는 방법은 “프리셋 사용”을 참조하십시오.

[STREAMING OUT] LED 레벨 미터

이 미터는 스트리밍 버스(STREAMING bus)에 사용되는 신호 레벨을 표시합니다. 각 수평 미터는 각 신호 레벨(중앙에 dB 단위로 표시됨)이 초과되면 켜집니다. 신호 레벨이 0dB를 초과하면 OVER LED가 빨간색으로 켜집니다.

[CUE] 스위치

이것이 켜지면 STREAMING OUT 신호가 MONITOR PHONES 1과 2 모두에 출력되고 스위치 왼쪽의 표시등이 켜집니다. 헤드폰에서 스트리밍 신호를 확인하려면 이 옵션을 켭니다.

[MONITOR] 노브

[MONITOR OUT] 커넥터에 연결된 장치로 전송되는 오디오의 볼륨을 조절합니다.

[PHONES 1 (H)/PHONES 2 (H)] 잭(폰 타입)

여기에 헤드폰이을 연결합니다. 스테레오 폰 플러그와 호환됩니다. 스테레오 미니 플러그가 있는 헤드폰이나 이어폰을 사용하는 경우 [HEADSET] 헤드폰 [H] 출력 잭도 사용할 수 있습니다.

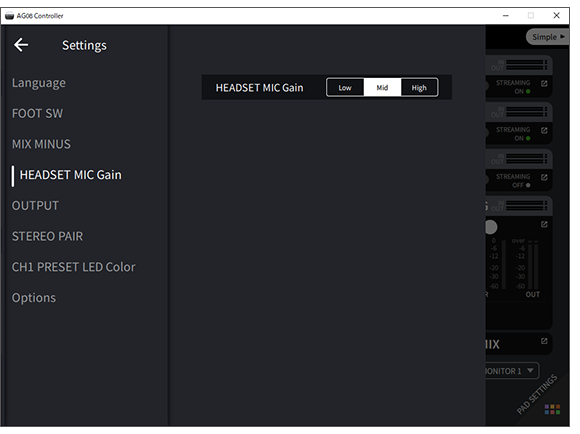

[HEADSET] 마이크 [] 입력 잭

여기에 헤드셋 마이크를 연결합니다. 일반적으로 플러그는 분홍색입니다. 이 잭의 오디오 입력은 채널 1로 전송됩니다.

[HEADSET] 헤드폰 [H] 출력 잭

여기에 헤드셋의 헤드폰을 연결합니다. 일반적으로 플러그는 옅은 녹색입니다. 출력되는 오디오는 헤드폰 [H] 출력 잭의 오디오와 동일합니다.

[MONITOR PHONES 1 (H)/MONITOR PHONES 2 (H)] 노브

이 노브는 헤드폰 [PHONES 1(H)/PHONES 2(H)] 잭 또는 [HEADSET] 헤드폰 [H] 출력 잭에 연결된 헤드폰의 볼륨을 조절합니다.

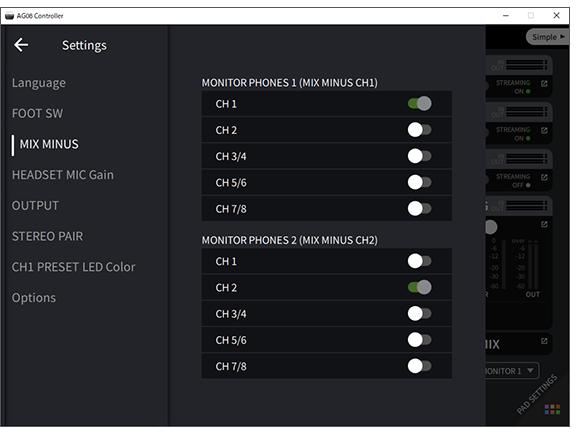

[MIX MINUS CH1/MIX MINUS CH2] 스위치

이 스위치를 켜면(O) 채널 1과 2에 입력된 사운드가 [PHONES 1(H)/PHONES 2(H)] 잭으로 출력되지 않습니다(모니터링 OFF). 모니터링 중 자신의 목소리를 듣고 싶지 않을 때 사용합니다.

예를 들어 라이브 스트리밍 중이나 녹음 시 헤드폰으로 자신의 목소리 또는 연주를 들을 필요가 없는 경우 [MIX MINUS] 스위치를 켭니다.

[z] (대기/켜짐) 스위치

전원 대기와 켜기 사이를 전환합니다. 전원이 켜져 있는 동안 대기 모드로 설정하려면 스위치를 2초 이상 길게 누릅니다. 대기 모드로 완전히 전환되는 데 약 8초가 걸립니다.

사운드 패드 레벨 노브

사운드 패드의 오디오 출력 레벨을 조절합니다.

[SHIFT]/[REC] 버튼

[SHIFT]/[REC] 버튼과 [SOUND PAD] 버튼을 함께 사용하여 사운드 패드로 녹음합니다. 자세한 내용은 “사운드 패드에 녹음”을 참조하십시오.

[SOUND PAD] [1]~[6] 버튼

이 버튼은 이전에 등록한 음향 효과와 같은 오디오 파일을 재생/녹음합니다. 이를 사용하여 본 기기의 사운드 패드 데이터를 녹음하거나 AG08 Controller 앱을 사용하여 오디오 파일을 가져올 수 있습니다. AG08 Controller를 사용하면 버튼 LED에 대해 6가지 색상 중에서 선택할 수 있습니다. AG08 Controller를 사용하여 LED 색상을 변경합니다. 사운드 패드 데이터 등록 방법은 “사운드 패드 사용”을 참조하십시오.
