Tilslutning af højttalerkablerne

Tilslut højttalerne og subwooferen til dette produkt.

Inden du udfører nogen tilslutninger, skal du frakoble dette produkt og højttalerne/subwooferen fra stikkontakten.

Brug højttalerkablerne til at forbinde de negative (–) terminaler på dette produkt og højttalerne med hinanden, samt forbinde de positive (+) terminaler med hinanden. På dette produkt er de røde terminaler positive (+) og de sorte terminaler er negative (–).

Når der anvendes bananstik

Model til
USA og Canada

Brug af bananstik muliggør nemmere og sikrere forbindelser end brug af bare højttalerkabler.

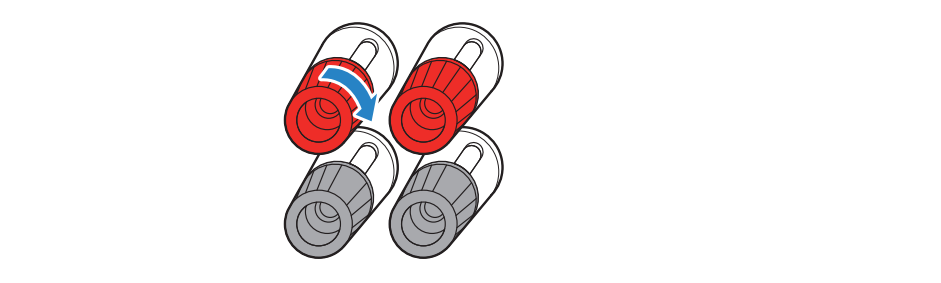

  1. Stram højttalerterminalen.

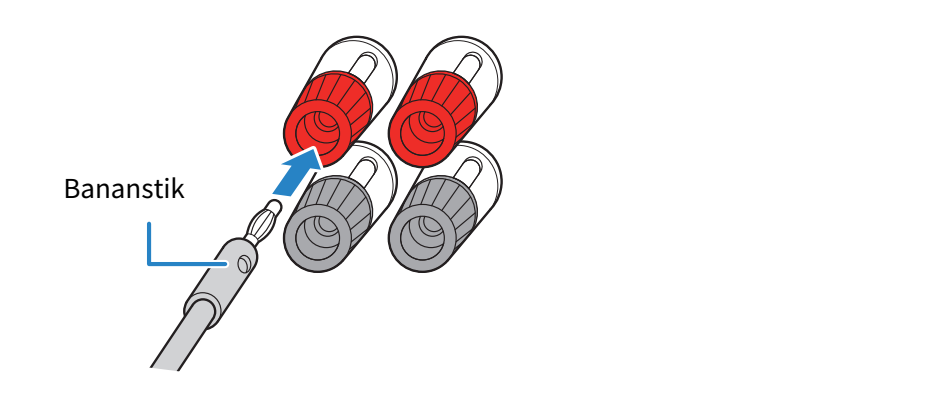

  1. Sæt bananstikket ind i indgangsterminalen.

Når der anvendes højttalerkabler uden bananstik

Hvis der ikke anvendes bananstik, kan højttalerne forbindes vha. højttalerkabler alene.

OBS!
  • Når du klargør højttalerkablerne, skal arbejdet udføres væk fra produktet. Ellers kan stykker af kabeltrådene fra højttalerkablet muligvis falde ind i produktet og forårsage en kortslutning, som resulterer i funktionsfejl.
  • Forkert forbindelse af højttalerkabler kan muligvis forårsage en kortslutning og medføre beskadigelse af dette produkt eller højttalerne.

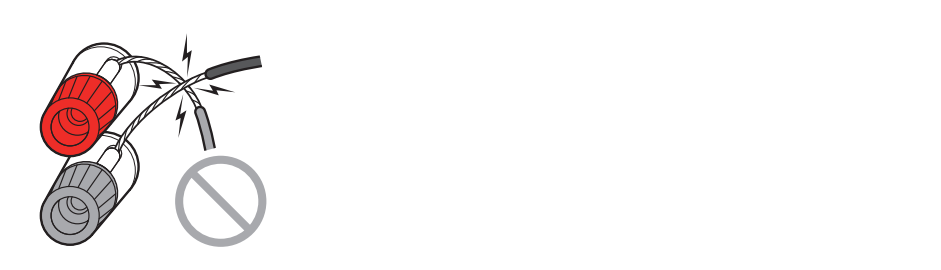

  • Lad ikke kabeltråde røre ved hinanden.

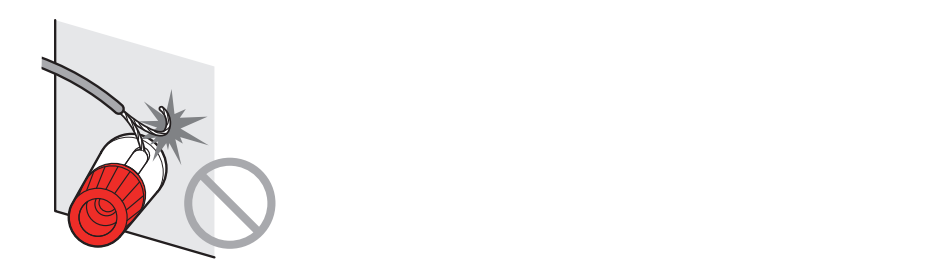

  • Lad ikke kabeltråde røre ved metaldele på dette produkt (bagpanel, skruer osv.).

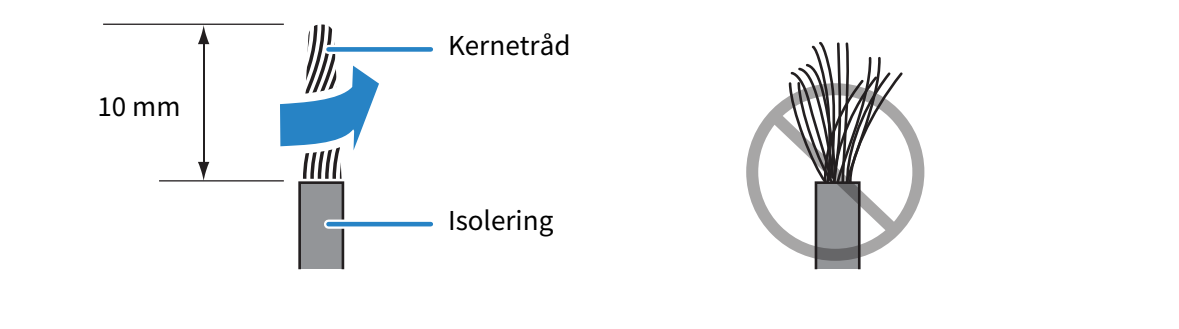

  1. Fjern ca. 10 mm af isoleringen fra enden af højttalerkablet og sno trådene stramt.

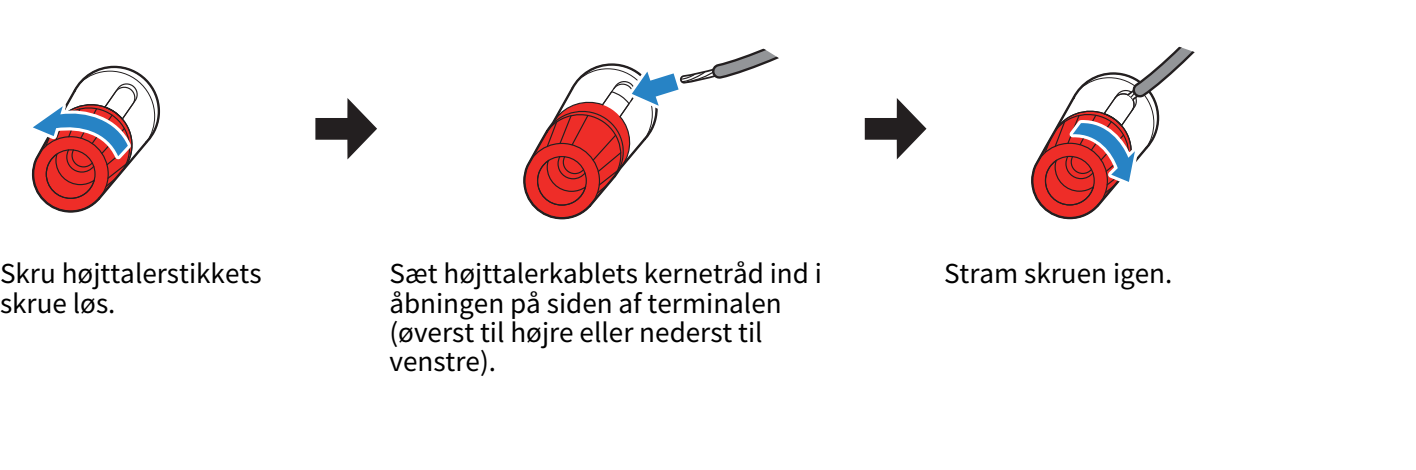

  1. Forbind højttalerkablet til højttalerterminalen.
  • Dette afslutter højttalerforbindelserne.

Når der tilsluttes en subwoofer

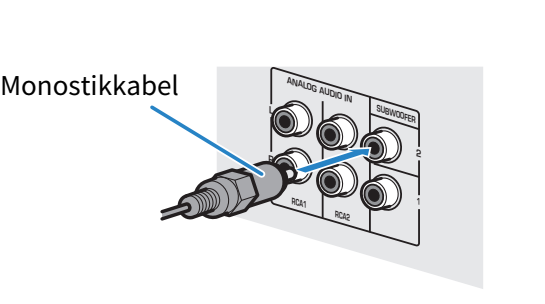

Tilslut dette produkt og subwooferen vha. et monostikkabel.
