Kaiutinkaapelien liittäminen

Liitä kaiuttimet ja subwoofer tähän tuotteeseen.

Ennen liitäntöjen tekemistä irrota tämä tuote ja kaiuttimet/subwoofer virtalähteestä.

Käytä kaiutinkaapeleita ja liitä tämän tuotteen ja kaiuttimien miinusnavat (–) toisiinsa sekä liitä plusnavat (+) toisiinsa. Tässä tuotteessa punaiset liittimet ovat plusnapoja (+) ja mustat liittimet miinusnapoja (–).

Kun käytät banaaniliittimiä

Malli:
U.S.A. ja Kanada

Banaaniliittimien käyttö mahdollistaa helpommat ja turvallisemmat liitännät kuin paljaiden kaiutinkaapeleiden käyttö.

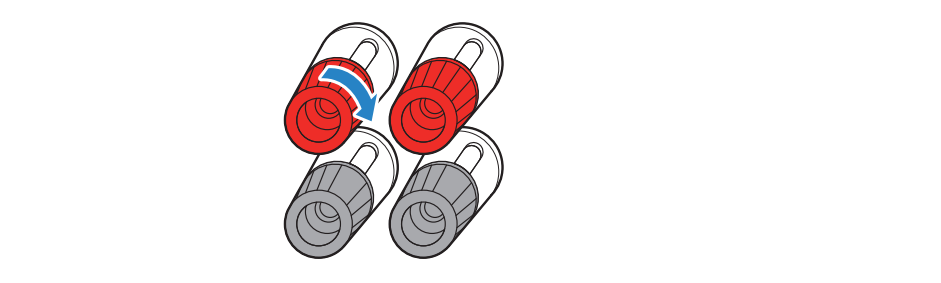

  1. Kiristä kaiutinliitin.

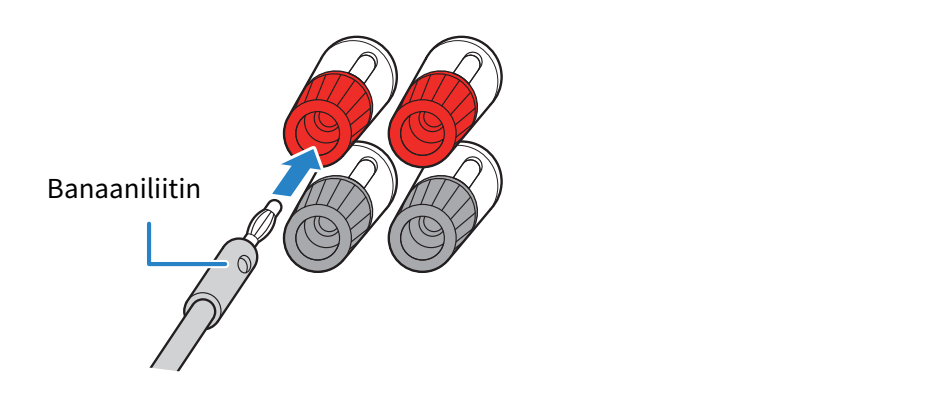

  1. Työnnä banaaniliitin tuloliitäntään.

Kun käytetään kaiutinkaapeleita ilman banaaniliittimiä

Jos banaaniliittimiä ei käytetä, kaiuttimet voidaan liittää pelkillä kaiutinkaapeleilla.

HUOMAUTUS
  • Kun valmistelet kaiutinkaapeleita, työskentele etäällä tästä tuotteesta. Muutoin kaiutinkaapelin kaapelilankojen osia saattaa pudota tuotteen sisälle ja aiheuttaa oikosulun johtaen virhetoimintaan.
  • Väärä kaiutinkaapelin kytkentä voi aiheuttaa oikosulun ja vahingoittaa tätä tuotetta tai kaiuttimia.

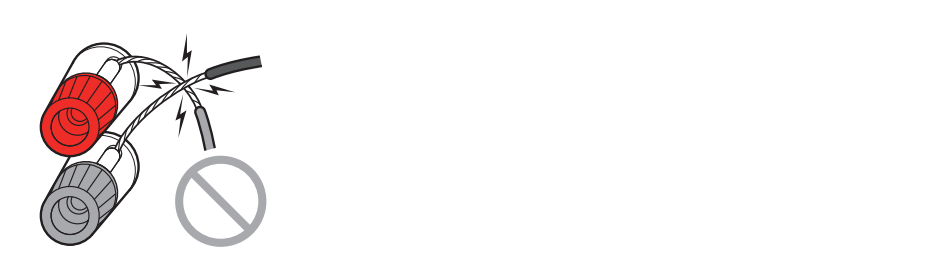

  • Älä anna kaapelien lankojen koskettaa toisiaan.

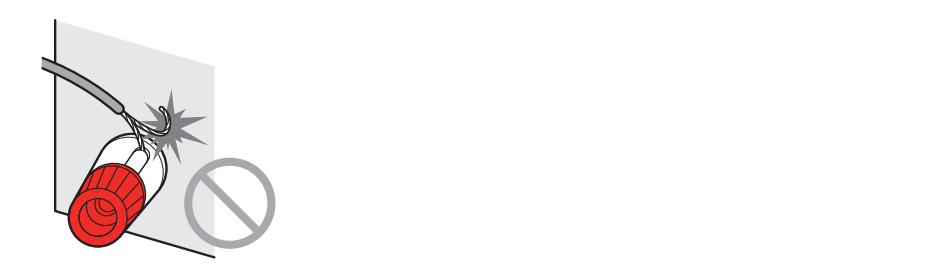

  • Älä anna kaapelien lankojen koskettaa tämän tuotteen metalliosia (takapaneelia, ruuveja jne.).

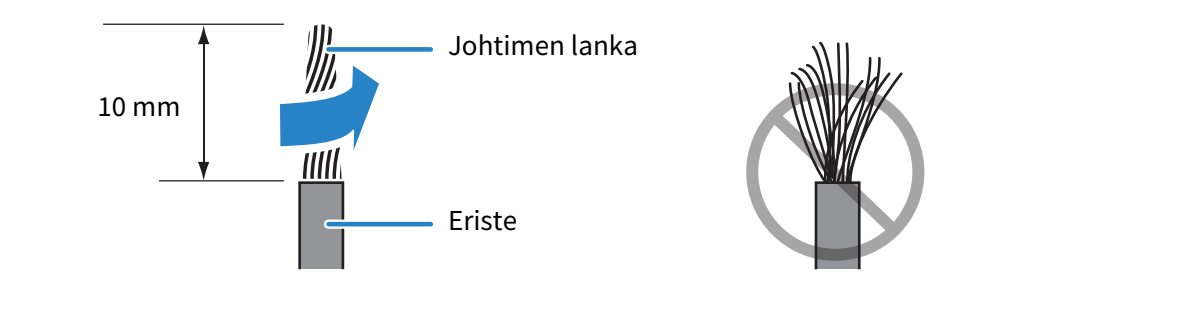

  1. Kuori 10 mm eristettä kaiutinkaapelin päästä ja kierrä sen langat tiukasti.

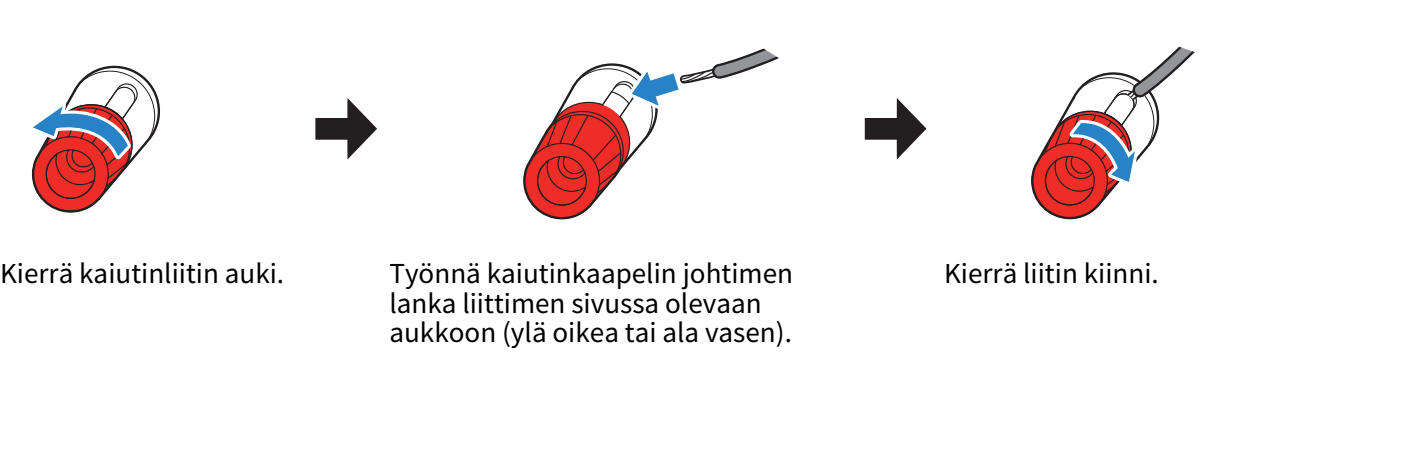

  1. Liitä kaiutinkaapeli kaiutinliittimeen.
  • Nyt kaiutinliitännät on tehty.

Subwooferia liitettäessä

Liitä tämä tuote ja subwoofer yksikanavaisella (monauraalisella) RCA-kaapelilla.
