Connexion des câbles d'enceinte
Connectez les enceintes et le caisson de graves à ce produit.
Avant d'effectuer toute connexion, débranchez ce produit et les enceintes/caisson de graves de la prise secteur.
Utilisez les câbles d'enceinte pour connecter les bornes négatives (–) de ce produit et les enceintes ensemble, puis connectez les bornes positives (+) ensemble. Sur ce produit, les bornes rouges sont positives (+) et les bornes noires sont négatives (–).

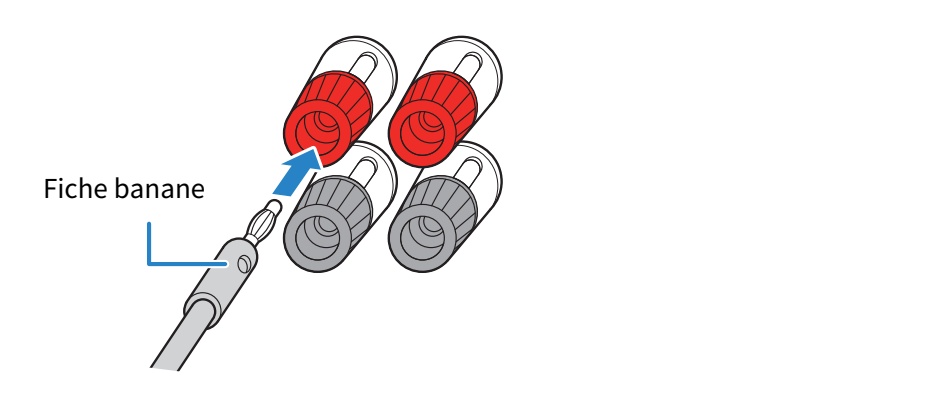

En cas d'utilisation de fiches banane
L'utilisation de fiches banane permet des connexions plus faciles et plus sûres que l'utilisation de câbles d'enceinte dénudés.
- Serrez la borne d’enceinte.
- Insérez la fiche banane dans la borne d'entrée.
En cas d'utilisation de câbles d'enceinte sans fiche banane
Si vous n'utilisez pas de fiches bananes, les enceintes peuvent être connectées au moyen de câbles d'enceinte uniquement.
- Lorsque vous préparez les câbles d'enceinte, travaillez à l'écart du produit. Autrement, des morceaux de toron du câble d'enceinte peuvent tomber à l'intérieur du produit et provoquer un court-circuit, entraînant un dysfonctionnement.
- Une mauvaise connexion du câble d'enceinte pourrait provoquer un court-circuit et endommager ce produit ou les enceintes.

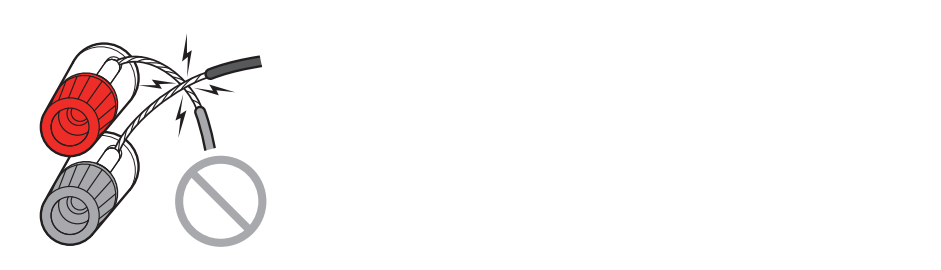

- Ne laissez pas les torons de câble se toucher.

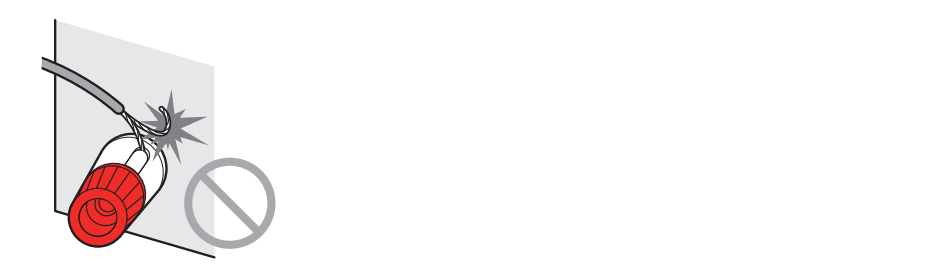

- Ne laissez pas les torons de câble toucher les pièces métalliques de ce produit (panneau arrière, vis, etc.).

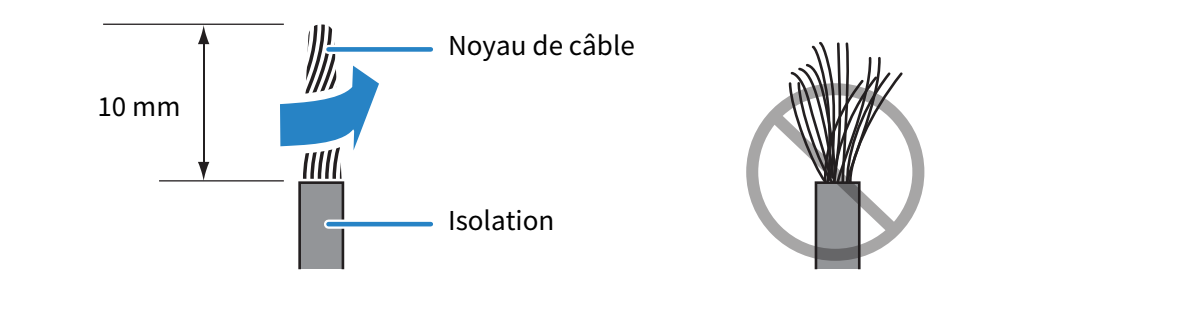

- Dénudez environ 10 mm d'isolation de l'extrémité du câble d'enceinte et torsadez étroitement les torons.

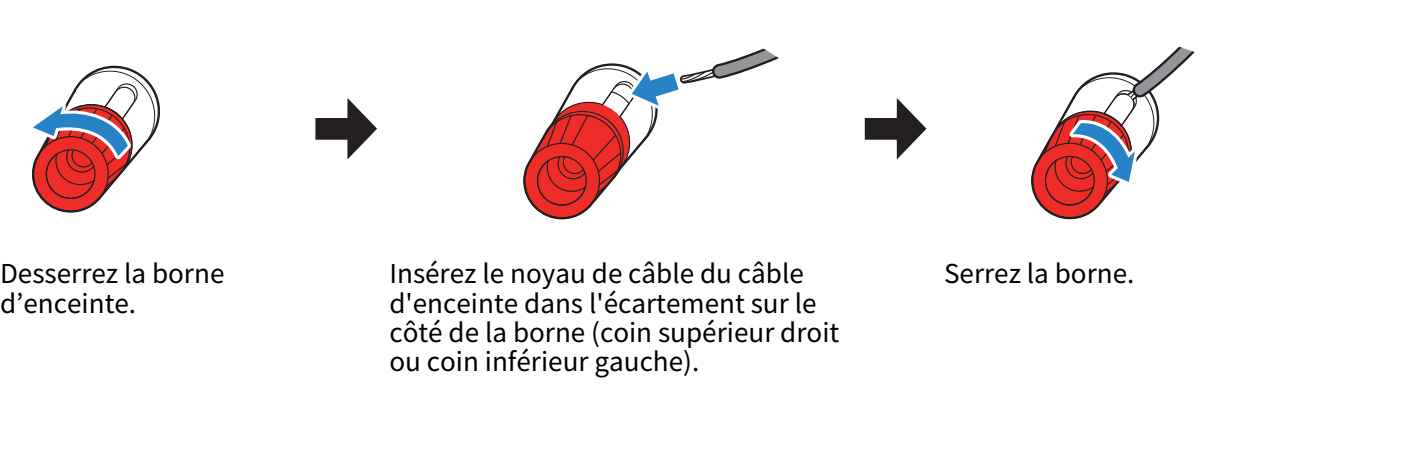

- Connectez le câble d'enceinte à la borne d'enceinte.
- Les connexions des enceintes sont désormais terminées.
Lors du raccordement d'un caisson de graves
Connectez ce produit et le caisson de graves au moyen d'un câble de broche mono.
