Anslutning av högtalarkablar

Anslut högtalarna och subwoofern till den här produkten.

Innan du gör några anslutningar ska du koppla bort produkten och högtalarna/subwoofern från eluttaget.

Använd högtalarkablarna för att ansluta de negativa (–) terminalerna på den här produkten och högtalarna till varandra, och anslut de positiva (+) terminalerna till varandra. På den här produkten är de röda plintarna positiva (+) och de svarta plintarna negativa (–).

Vid användning av banankontakter

Modell för
USA och Kanada

Med banankontakter får du enklare och säkrare anslutningar än om du använder nakna högtalarkablar.

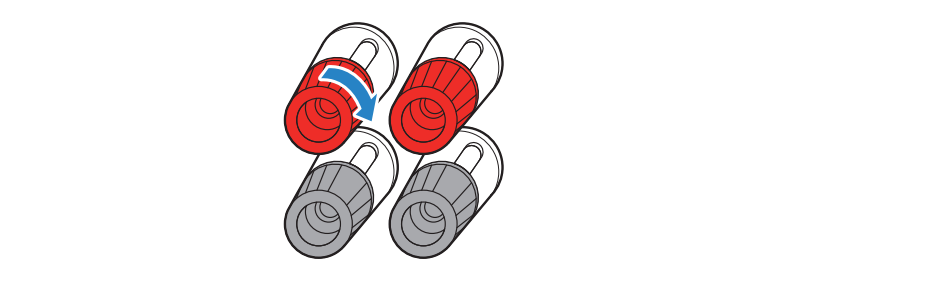

  1. Dra åt högtalarkontakten.

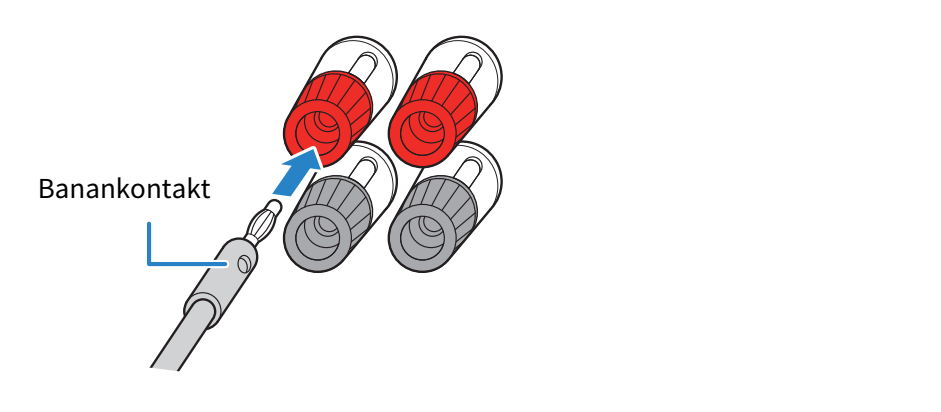

  1. För in banankontakten så långt det går i ingångsterminalen.

Vid användning av högtalarkablar utan banankontakter

Om banankontakter inte används kan högtalarna endast anslutas med högtalarkablar.

MEDDELANDE
  • När du förbereder högtalarkablarna ska du arbeta på avstånd från produkten. Annars kan delar av högtalarkabelns trådar falla in i produkten och orsaka en kortslutning, vilket kan leda till funktionsstörningar.
  • Felaktig anslutning av högtalarkabeln kan orsaka kortslutning och leda till skador på produkten eller högtalarna.

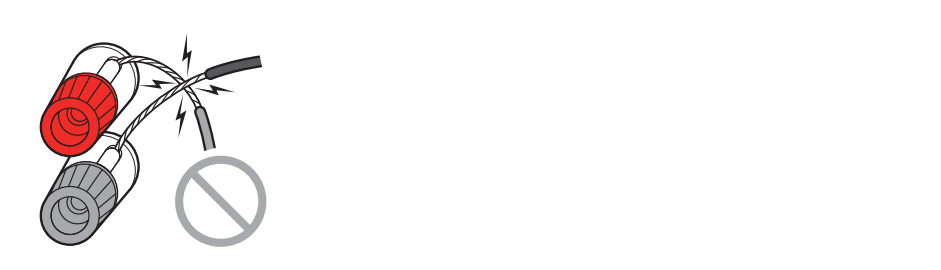

  • Låt inte kabeltrådarna vidröra varandra.

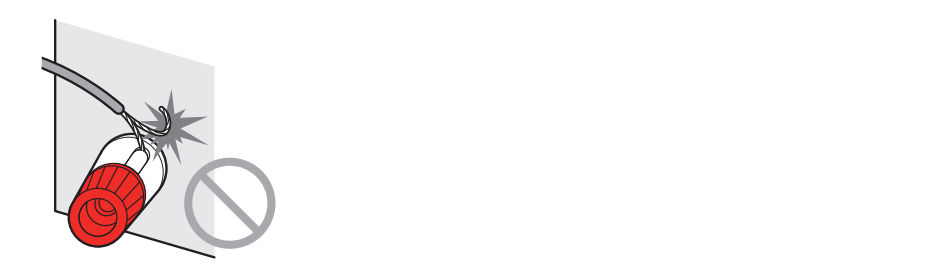

  • Låt inte kabeltrådarna komma i kontakt med metalldelar på produkten (bakre panel, skruvar etc.)
    .

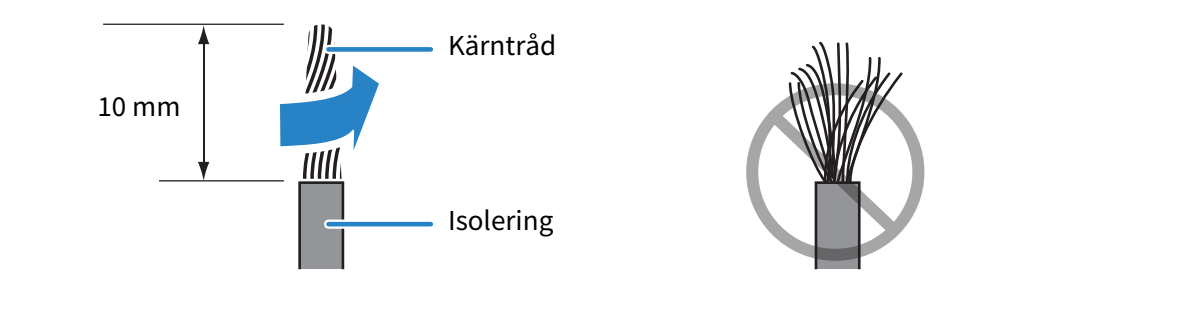

  1. Skala bort cirka 10 mm av isoleringen från högtalarkabelns ände och tvina ihop ledningarna ordentligt.
  1. Anslut högtalarkabeln till högtalarterminalen.
  • Detta avslutar högtalaranslutningarna.

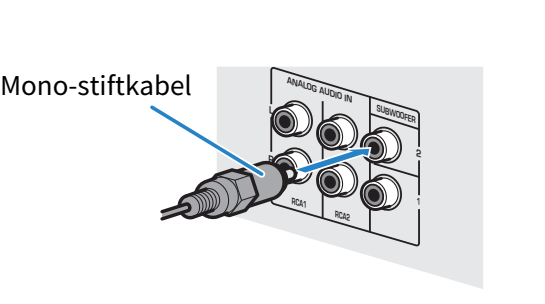

Vid anslutning av en subwoofer

Anslut den här produkten och subwoofern med en mono-stiftkabel.
